世界2大経済国トップ会談を経て、緊張した化石燃料の供給体制に一服感が滲み。電力を大量消費するAI・データセンター・次世代通信の 電力ダイエット 方策を考えます⚡

突破口は、光で情報を運ぶ光電融合技術です💡
✅発熱を減らす
✅低消費電力でデータ処理を超高速化
との方向性を支援する重要項が、
1️⃣量子ドットレーザー
2️⃣薄膜ニオブ酸リチウム（TFLN: Thin Film Lithium Niobate）

総論0️⃣
光電融合像

従来コンピュータは電子（電流） で情報を運びました。到来したAI時代下、
⭕GPU【Graphics Processing Unit: 画像や映像の処理に特化した演算装置（半導体チップ）】間の通信
⭕データセンター
⭕メモリ転送が電力を爆食します🍚
最たる問題点は、
🔴配線の発熱です。電気抵抗【 消費電力P =電圧V ×電流I: 単位W(ワット)】により熱が発生し
🙅‍♀️消費電力↑
🙅冷却コスト↑
😫処理速度の限界
が生じます🔥

そこで「情報を光で送ればいい」の発想が光電融合です⚡💡

【光電融合の概念】
🐸従来
CPU ──電気配線── GPU
                 ↑発熱・損失

🕊️次世代
CPU ──光配線── GPU
                 ↑低発熱・超高速

光は抵抗発熱が非常に少なく、長距離でも劣化しにくい、超高速 の強みあり
❲筆者付記: 山火事等の火災延焼を抑える技術に転用したい⛑️〕

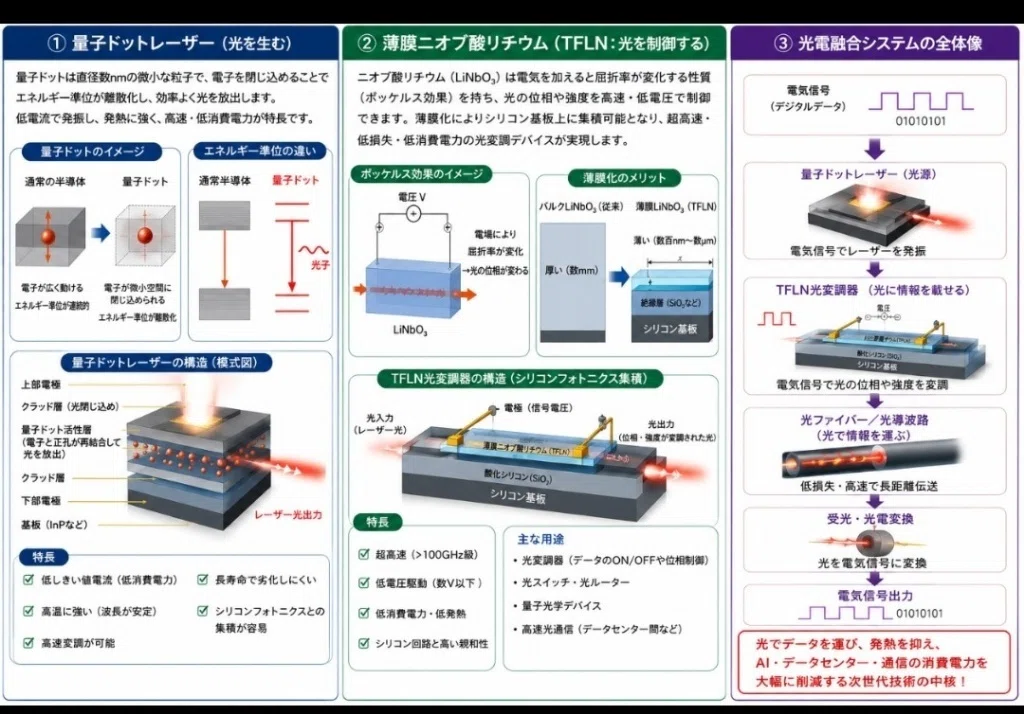

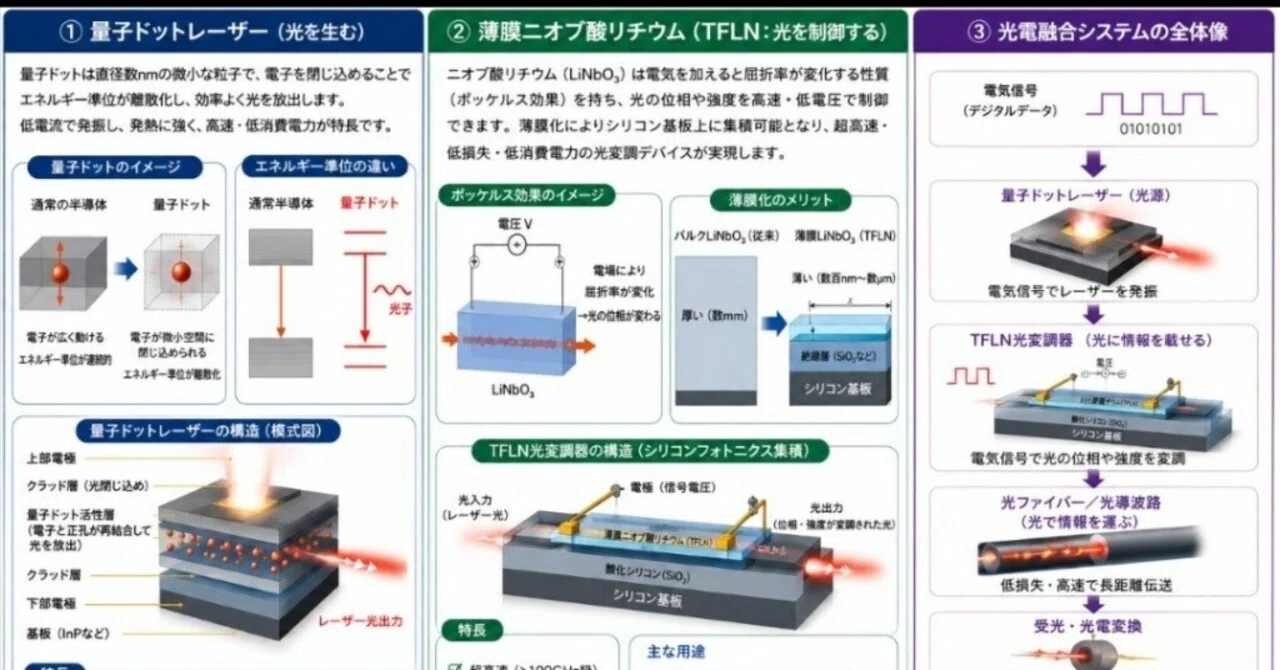

各論1️⃣

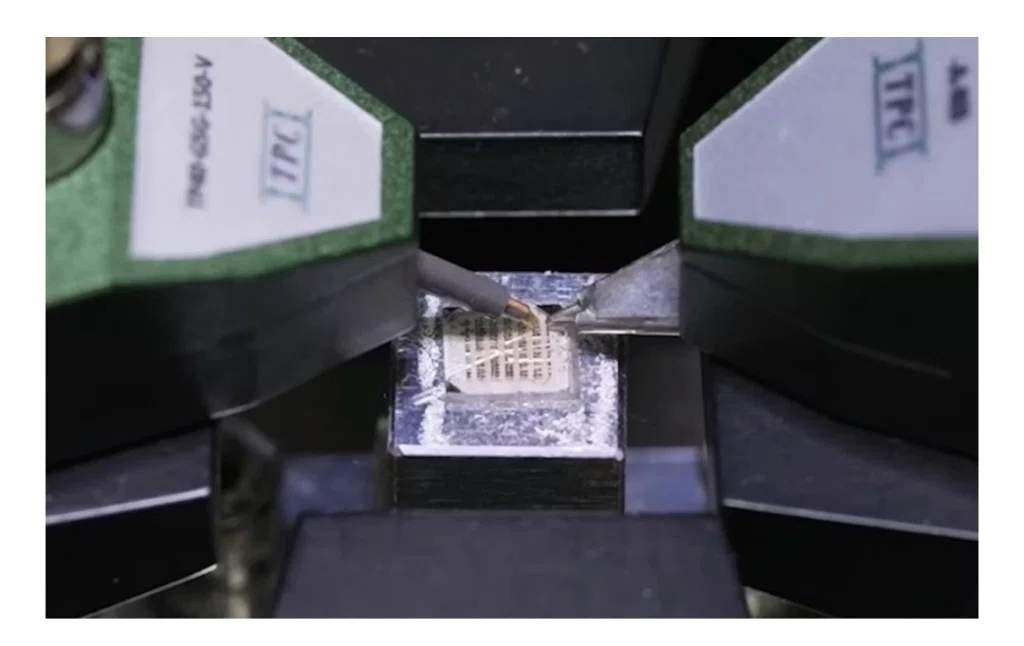

量子ドットレーザー
☛半導体レーザーは温度上昇に弱く
🙅‍♀️発熱　🙅波長ずれ　😰劣化
が発症しAIデータセンターでは致命的な危険⚠️

A) 量子ドットの根幹
量子ドットは、電子を極小空間に閉じ込める粒。直径数nmの電子が｢箱｣に閉じ込められ量子力学的にエネルギー準位が離散します💢
✅通常半導体→電子が広い範囲に動く
🔘量子ドット← 超小型閉じ込め空間へ

B) 量子ドットレーザーの利点
1. 発熱に強い
✊温度変化でも性能が落ちにくい

2. 低電力
⌛少ない電流で発振↔電力削減し冷却負荷が低減

3. 高密度実装に向く
👥AIチップ近傍に大量配置し易い

4. シリコンとの相性が良向
🫟シリコンフォトニクス(後述)と統合化

▦CMOS半導体【シーモス: Complementary Metal-Oxide-Semiconductor、P型とN型の2種類のMOSFET（電界効果トランジスタ）を組合せた半導体技術。低消費電力、高速動作、高集積密度が特徴で、マイクロプロセッサやメモリ、カメラのイメージセンサー等、現代の電子機器の主要な集積回路（IC）として広く採用される】
➕️
💡光回路
➕️
🔘量子ドットレーザー

💬AI時代では「計算そのもの」より 「データ移動」の電力消費動向が深刻化しています😔
🔘量子ドットレーザーは、光通信の光源です💡

各論2️⃣
薄膜ニオブ酸リチウム（TFLN）化学式: LiNbO3
☛｢光変調器｣｢通信機器｣｢レーザー制御｣で使われた超重要材料→電気で光を制御できる特長あり⚡

C) 光変調:
光通信では2進法を活かし
🟡光ON = 1　○光OFF = 0
の情報を載せます。その際｢点滅｣｢位相変更｣｢強度変更｣を行う部品が光変調器🛸

D) ニオブ酸リチウムの強み
ポッケルス効果【電場をかけると屈折率が変化します故、光の進み方を超高速で制御可能になる効果】を発揮します。従来の、普通のニオブ酸リチウムの課題は、
🗿大きい
💹高価
⛲集積しにくい
でした。薄膜化した薄膜ニオブ酸リチウム (TFLN)はシリコンフォトニクス(シリコン基板上での実装)を実現しました💪

1. 超低損失
💡光が減衰しにくい

2. 超高速
🚅100GHz級も視野に

3. 超低消費電力
⚡電気信号を少ないエネルギーで光変換

4. 発熱低減

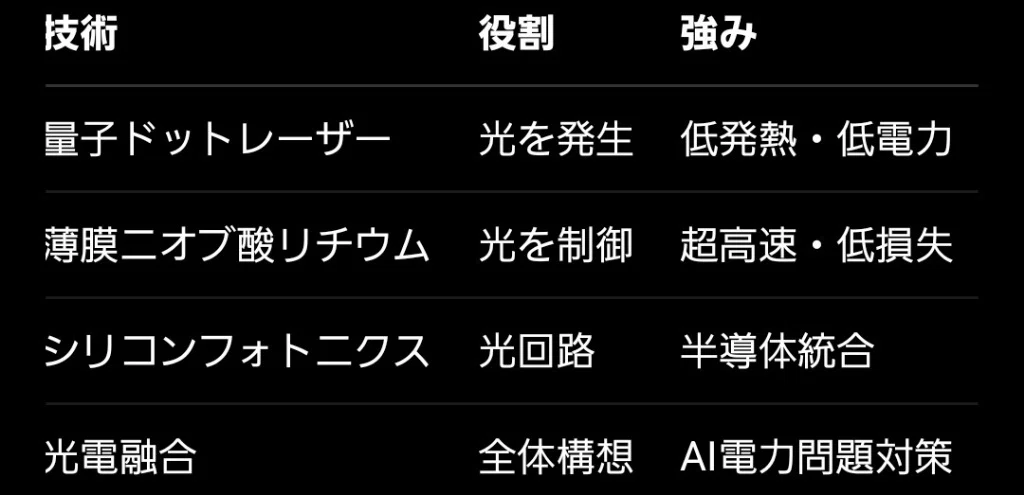

🧠AI時代を支える技術
