RTX1210を入手したのでマルチポイントトンネルとOSPFの動作検証してみた
先日、ヤフオクで、RTX1210を中古で入手したので、RTX1210ならできるマルチポイントトンネルの動作検証をしてみることにしました。

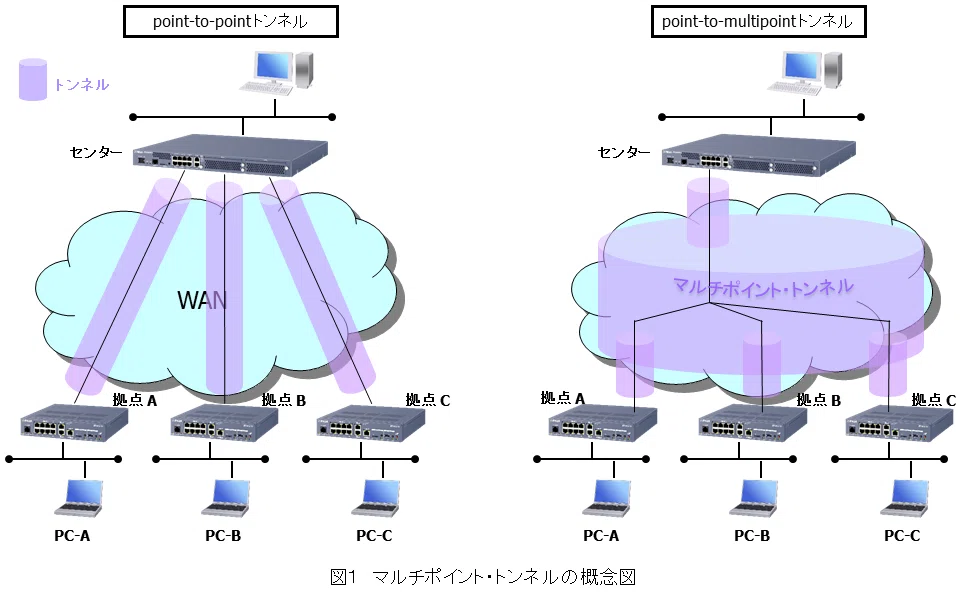

下図の右側の図が、マルチポイントトンネルを表したのものです。
通常、複数の拠点とVPNトンネルを構築するためには各拠点のルーターと、それぞれVPNトンネルの設定をするのですが、マルチポイントトンネルの機能を使うと、VPNトンネルの設定1つで、複数の拠点とVPNトンネルの構築が可能です。
拠点が追加されても、センター側のヤマハルーターにVPN設定を追加する必要はありません。
そこで、実際にマルチポイントトンネルの設定をしてみることにしたのですが、私が持っているヤマハルーターで、マルチポイントトンネル機能に対応しているのは、RTX1210とRTX830の2台だけでした。そのため、
センター1台、拠点1台というマルチポイントトンネル構成のメリットが特にない構成での検証となってしまいました。
RTX1210では、インターネット接続(IPv4 over IPv6)の設定も実施しています。
RTX1210のマルチポイントトンネル関連の設定は、以下のように設定しています。OSPFで、ルーティング情報をルーター間でやり取りできるような設定もしています。
【RTX1210の設定 抜粋】
tunnel select 2
tunnel type multipoint server
tunnel multipoint local name hub
ipsec tunnel 101
ipsec sa policy 101 1 esp aes-cbc sha-hmac
ipsec ike always-on 1 on
ipsec ike keepalive use 1 on heartbeat
ipsec ike local address 1 192.168.111.200
ipsec ike pre-shared-key 1 text yamaha500
ipsec ike remote address 1 any
ipsec ike remote name 1 spork-router key-id
ip tunnel address 10.0.0.1/24
ip tunnel ospf area backbone
ip tunnel tcp mss limit auto
tunnel enable 2
ipsec auto refresh on
ip lan1 ospf area backbone
ip tunnel ospf area backbone
ospf use on
ospf router id 192.168.200.1
ospf area backbone
【RTX830の設定 抜粋】
tunnel select 1
tunnel type multipoint
tunnel multipoint local name spoke-810
tunnel multipoint server 1 192.168.111.200
ipsec tunnel 101
ipsec sa policy 101 1 esp aes-cbc sha-hmac
ipsec ike always-on 1 on
ipsec ike keepalive use 1 on heartbeat
ipsec ike local address 1 192.168.111.100
ipsec ike local name 1 spork-router key-id
ipsec ike pre-shared-key 1 text yamaha500
ip tunnel address 10.0.0.11/24
ip tunnel ospf area backbone
ip tunnel tcp mss limit auto
tunnel enable 1
ipsec auto refresh on
ip lan1 ospf area backbone
ospf use on
ospf router id 192.168.100.1
ospf area backbone
RTX830で
show status tunnel 1を実行すると、
TUNNEL[1]:
説明:
インタフェースの種類: IPsec (point-to-multipoint)
接続先数: 1
[接続先 10.0.0.1 (hub)]
トンネルインタフェースは接続されています
開始: 2024/10/21 16:18:41
通信時間: 17分1秒
受信: (IPv4) 45757 パケット [46887296 オクテット]
(IPv6) 0 パケット [0 オクテット]
送信: (IPv4) 25159 パケット [3529067 オクテット]
(IPv6) 0 パケット [0 オクテット]
と表示されます。
RTX830でshow ip routeを実行すると、
宛先ネットワーク ゲートウェイ インタフェース 種別 付加情報
default 10.0.0.1 TUNNEL[1] static
10.0.0.0/24 - TUNNEL[1] implicit
10.0.0.1/32 - TUNNEL[1] implicit
10.0.0.11/32 10.0.0.1 TUNNEL[1] OSPF cost=3124
192.168.100.0/24 192.168.100.1 LAN1 implicit
192.168.111.0/24 192.168.111.100 LAN2 implicit
192.168.200.0/24 10.0.0.1 TUNNEL[1] OSPF cost=1563
のように表示され、OSPFで、192.168.200.0/24のネットワークの経路情報が得られていることがわかります。
この時、RTX830のLAN側から、RTX1210のインターネット接続を利用して、
Web参照するためには、以下の設定がRTX830に必要です。
