【保安管理技術用語集⑸✨】家庭用LPガス燃焼器と安全装置について🏡：高圧ガス第二種販売主任者試験対策 No.25
前回の復習✨
【試験対策】保安管理技術用語集📝
今回から、いちど勉強の原点に戻り
試験対策の一歩目として、用語の学習
を進めていくことにしようと思います。
今後、過去問の演習効率を上げていくために
いまは用語から丁寧に学習していきます👍
家庭用LPガス燃焼器🔥
✅LPガス燃焼器には、災害を予防する見地から、製造する段階から各方面の法規などによる規制があり、様々な企画、基準が設けられています。
熱電式立ち消え安全装置🏠
熱電式立ち消え安全装置とは、熱電対が加熱された際に発生する熱起電力を利用した立ち消え安全装置です。
ガスコンロや電気コンロなどの生ガス漏れを防止するために使用されます。
立ち消え安全装置は、煮こぼれや風が発生したときに自動でガスを消す装置で、ガスコンロの点火プラグの横に小さな突起として設置されています
熱電式立ち消え安全装置は、ガス機器
（特にガスコンロなど）に使われる
安全装置の一種になります。
この装置は、火が消えた場合に自動的に
ガス供給を停止し、ガス漏れや火災の
リスクを防ぐためのものです。
動作原理
熱電対の使用: この装置の中心となるのは「熱電対」という部品です。熱電対は異なる2種類の金属を接合して作られており、その接合部が熱せられると電圧が発生します。この電圧は「熱電電圧」と呼ばれます。
火が点いている状態: ガスバーナーが点火されていると、熱電対が加熱されて熱電電圧を生成します。この電圧は、ガス供給を制御する電磁弁（ソレノイドバルブ）を作動させ、ガスが流れる状態を維持します。
火が消えた場合: 何らかの理由で火が消えた場合、熱電対が冷却されます。これにより、熱電電圧が低下または消失し、電磁弁が作動を停止します。その結果、ガスの供給が自動的に停止し、ガスが漏れるのを防ぎます。
利点
安全性の向上: 火が消えてもガスが流れ続けることを防ぐため、ガス漏れや爆発のリスクを大幅に減少させます。
シンプルな構造: 構造が比較的簡単で、メンテナンスも容易です。
一般的な用途
熱電式立ち消え安全装置は、ガスコンロ
ガスストーブ、給湯器など、家庭用および
業務用のガス機器に広く使われています。
このように、熱電式立ち消え安全装置は
ガス機器の安全性を高めるための重要な技術
と考えて問題ないでしょう。
フレームロッド式立ち消え安全装置🔔
フレームロッド式立ち消え安全装置とは、炎の導電性と整流性を利用して炎の有無を検知する装置です。
炎の中に電極を挿入し、交流電圧をかけると炎の中のイオンの働きによって炎の中を電流が流れる効果を利用します。
光が受光面に当ると電気抵抗が減り、光がないときは抵抗が増す光感応スイッチの役目を果たします。
フレームロッドは、着火・燃焼が確実に行われているかを監視するための部品で、異常が起きた際に燃料供給を止める指令や、基本的な燃焼設備の点火フローを電子制御する役割も果たします。
先端にすすやほこりが付着すると、不着火や途中消火の原因となるほか、バーナーコントローラーが電流を検知できない可能性があります。
フレームロッド式立ち消え安全装置は
ガス機器（ガスコンロやボイラーなど）に
搭載される安全装置の一種です。
この装置は、ガス炎の有無を検知し炎が消えた
場合にガス供給を自動的に停止することで
ガス漏れや火災のリスクを防ぎます。
動作原理
フレームロッドの役割: フレームロッドは、炎を直接検知するための金属製の棒です。このロッドはガス炎に直接接触する位置に設置されます。
イオン電流の検知: 炎が燃焼している際、ガスの燃焼によって発生する高温のプラズマ中にはイオン（荷電粒子）が存在します。フレームロッドは、このイオンが存在するプラズマに接触しており、フレームロッドとアース（接地）との間に微弱な直流電流（イオン電流）が流れることになります。
炎の存在を確認: フレームロッドと接地間のイオン電流が流れていることが、炎が燃焼していることの証明となります。この電流は、制御回路に送られ、炎が正常に燃えていると判断されると、ガスバルブが開いた状態を維持します。
火が消えた場合: 何らかの原因で炎が消えた場合、イオン電流が途絶えます。これにより、制御回路が炎の消失を検知し、直ちにガスバルブを閉じることでガス供給を停止します。
利点
高感度な検知: イオン電流を利用するため、炎の消失を迅速かつ正確に検知できます。
信頼性の高い安全機構: 他の方式と比べて、機械的な部品が少ないため、故障が少なく、長期間の使用に耐えられる設計です。
一般的な用途
フレームロッド式立ち消え安全装置は
家庭用のガスコンロや給湯器
業務用のガス機器、工業用の大型ボイラー
などに幅広く使用されています。
このように、フレームロッド式立ち消え
安全装置は、ガス機器の安全性を確保する
ために非常に重要な技術であると言えます。
イオン電流を利用することで
ガス漏れの危険を未然に防ぎ
火災リスクを大幅に低減します。
バイメタル式安全装置💎
バイメタル式安全装置は、LPガス燃焼器
（ガスコンロ、ガスヒーターなど）に
使用される安全機構で、主に火が消えた際の
ガス漏れを防止するために設計されています。
この装置は、異なる膨張率を持つ2種類の
金属を組み合わせた「バイメタル」を利用して
温度変化を感知し、ガス供給を制御します🔖
動作原理
バイメタルの構造:
バイメタルは、異なる熱膨張率を持つ2種類の金属が重ねられた板です。これらの金属は、温度が上がるとそれぞれ異なる割合で膨張します。
この異なる膨張率により、バイメタルが温度変化に応じて曲がる性質を持っています。
温度の検知とガス供給の制御:
LPガス燃焼器が正常に燃焼しているとき、バイメタルは火の熱によって温められます。この加熱により、バイメタルが曲がり、ガスバルブが開いた状態を維持します。
何らかの理由で炎が消えた場合、バイメタルが冷却され、元の形状に戻ります。この動きにより、ガスバルブが閉じられ、ガスの供給が停止します。
安全性の確保:
バイメタル式安全装置は、炎の消失を迅速に検知し、ガス供給を停止することで、ガス漏れや火災のリスクを低減します。
利点
信頼性: 機械的な動作原理に基づいているため、電源不要で信頼性が高いです。
コスト効率: シンプルな構造のため、製造コストが低く、メンテナンスも容易です。
一般的な用途
バイメタル式安全装置は、ガスコンロ、ガスストーブ、給湯器など、様々なガス機器に使用されています。特に、炎が常時露出している機器に適しています。
次に、バイメタル式安全装置の仕組み
を示すイラストは以下の通りです。
※生成AIが作成した内容は
必ずしも正解とは限りませんが
勉強する上で効率は良いと思います。
大切なことは、過去問演習の回数を
効率良く高めていくことですので
引き続き取り組んでまいります。
第二種販売主任者とは？
一般家庭等で生活の用に供するLPガスを
販売するLPガス販売所の業務主任者又は
業務主任者の代理者（液化石油ガス法）
として選任されることができます👍
また、工業用のLPガスの販売主任者
（高圧ガス保安法）として
選任されることができるようになります💛
第二種販売主任者試験（国家試験）はこちら
第二種販売主任者講習はこちら
高圧ガス第二種販売主任者資格の試験内容
試験は2科目から構成されており
9：30～10：30が法令
11：10～12：40までが
保安管理技術の試験です。
・高圧ガス保安法及び液化石油ガス法に係る法令（60分）
・液化石油ガスの販売に必要な通常の保安管理技術（120分）
それぞれ20問ずつ択一式の正誤の組み合わせ
を選択して解答していくことになります。
法令、保安管理技術両方とも
6割以上の正解で合格となります🔖
法令が60分、保安管理技術が90分と
試験時間にも差があるように
保安管理技術の方が難しいとされています💦
また、試験当日の15：00より
高圧ガス保安協会の特設サイトで解答が
発表されるので自己採点ができるそうですね👍
【第二種高圧ガス販売主任者資格受験料】
・インターネット申請の場合：5,700円
・書面申請の場合：6,200円
受験者と合格率の推移📊

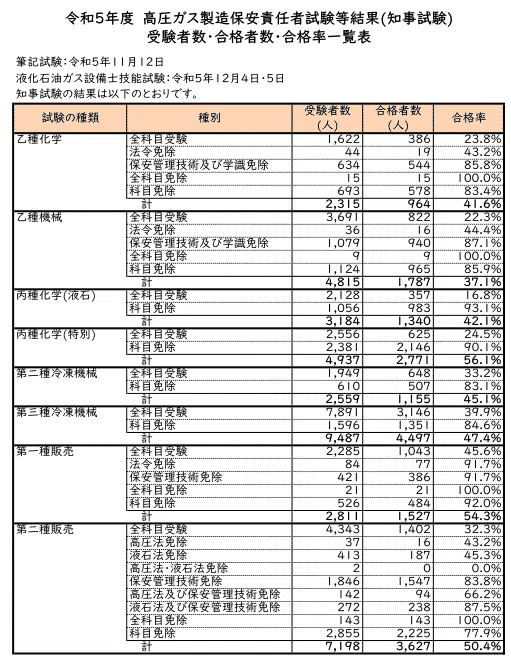

出所サイト：令和五年度合格率
なお、高圧ガス販売主任者試験の合格率は
全科目受検の場合30～50％程度
科目免除の場合は50％以上
となる試験が多いように思います。
難易度としては、全科目受検の場合は
非常にやや難しい～難しい
科目免除を受けた場合は
普通～非常に易しいレベルでしょう。
