[072]グラフ理論～点と線で描く関係性の数学～

「友達の友達は友達？」「最短経路はどうやって見つける？」「SNSで『友達候補』はどうやって決まるの？」

こんな疑問の答えは、すべて「グラフ理論」の中にあります。グラフ理論とは、点と線だけを使って関係性を表現する、とてもシンプルでありながら強力な数学の分野です。「$2$ 次関数とか、大嫌い！！」とか思う人もいるかも知れませんが、そのような一般的に言う「グラフ」とは全く違うものです。

今回は、 $18$ 世紀の有名な「ケーニヒスベルクの橋の問題」から始まって、現代のインターネットや人工知能まで支える、グラフ理論の魅力的な世界を一緒に探っていきましょう。

1. グラフ理論の誕生：ケーニヒスベルクの橋

歴史的な問題

グラフ理論は、 $1736$ 年にレオンハルト・オイラーが解いた「ケーニヒスベルクの橋の問題」から始まりました。

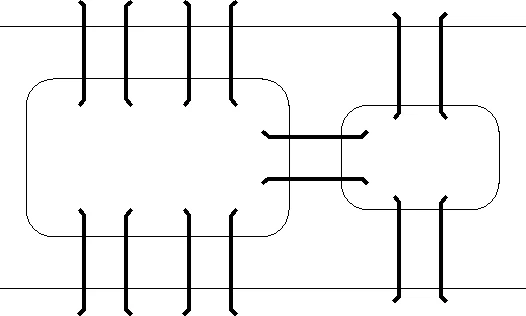

当時のケーニヒスベルク（現在のロシア・カリーニングラード）には、プレーゲル川に囲まれた $4$ つの地区があり、それらを結ぶ $7$ つの橋がありました。

問題： すべての橋を一度ずつ渡るにはどの順番で行けばよいか？

この問題を地元の人々が何年も考えていましたが、誰も解決できませんでした。そんなときに、さすらいの天才数学者オイラー (Leonhard Euler) がこの街を訪れたので、オイラー先生に答えを教えてもらおうと尋ねました。

しかし、オイラー先生からは、予想外の答えが返ってきました。「出来ない」と。

なーんだ、俺たちも出来なかったけど、オイラー先生も同じか。大したことないな。

なんて思った人もいたかも知れませんが、オイラー先生の言った「出来ない」は「出来ない」であって、「分からない」ではないのです。オイラー先生は、出来ないことの証明をしたのでした。

では、オイラー先生はどのように考えたのでしょうか。

オイラーの画期的なアプローチ

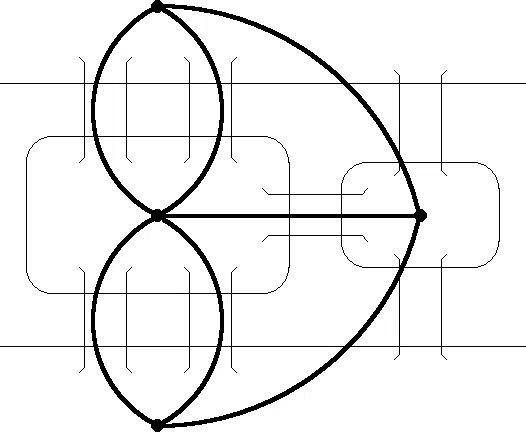

オイラーは、この問題を抽象化しました。

• 各地区を「点（頂点）」で表現

• 各橋を「線（辺）」で表現

すると、複雑に見えた橋の問題が、シンプルな図形の問題になったのです。

この抽象化こそが、グラフ理論の出発点でした。

オイラーの結論

オイラーは、「すべての辺を一度ずつ通る道（オイラー回路）」が存在する条件を発見しました。

オイラー回路が存在する条件 すべての頂点の次数（接続している辺の数）が偶数である

ケーニヒスベルクの場合、すべての頂点の次数が奇数だったので、すべての橋を一度ずつ通って元に戻ることは不可能だったのです。

2. グラフって何だろう？

グラフの基本的な定義

数学でいう「グラフ」は、棒グラフや円グラフではありません。グラフ理論のグラフとは：

グラフ $G = (V, E)$

• $V$ ：頂点（vertex）の集合

• $E$ ：辺（edge）の集合

例えば、 $4$ 人の友達関係を表すなら：

• 頂点：人（アリス、ボブ、キャロル、デイブ）

• 辺：友達関係

グラフの表現方法

図による表現 頂点を点、辺を線で描きます。見た目が分かりやすく、直感的に理解できます。

隣接行列による表現 $n$ 個の頂点があるとき、$n \times n$ の行列で表現できます。

• 頂点 $i$ と頂点 $j$ が接続していれば $1$

• 接続していなければ $0$

例： $3$ 人の友達関係

$\begin{pmatrix} 0 & 1 & 1 \\ 1 & 0 & 0 \\ 1 & 0 & 0 \end{pmatrix}$

これは「アリスさんはボブさんとキャロルさんが友達だが、ボブさんとキャロルさんは友達ではない」を表します。

隣接リストによ表現 各頂点について、隣接する頂点のリストを作ります：

• A: [B, C]

• B: [A]

• C: [A]

グラフの基本用語

次数 (degree) ある頂点に接続している辺の数、友達関係なら「友達の人数」

パス (path) 頂点から頂点への道筋、友達関係なら「人と人を繋ぐ関係の連鎖」

サイクル (cycle) 始点と終点が同じパス、友達関係なら「友達の輪」

連結グラフ (connected graph) どの $2$ 点間にもパスが存在するグラフ、「孤立した人がいない友達ネットワーク」

3. グラフの種類

有向グラフと無向グラフ

無向グラフ 辺に方向がないグラフ
例：友達関係、道路（双方向通行）

有向グラフ 辺に方向があるグラフ
例：X(旧 Twitter) のフォロー関係、一方通行の道路

重み付きグラフ

重み付きグラフ 各辺に数値（重み）が付いているグラフ
例：

• 道路グラフ：距離や時間

• 人間関係グラフ：親密度

• ネットワークグラフ：通信コスト

特別な形のグラフ

完全グラフ $K_n$：$n$ 個の頂点で、すべての頂点ペアが接続されているグラフ 「全員が全員と友達」の状態

二部グラフ 頂点を $2$ つのグループに分けて、異なるグループ間にのみ辺があるグラフ
例：「学生」と「授業」、「人」と「趣味」

木 (tree) サイクルを持たない連結グラフ
例：家系図 (実は曾祖父同士が兄弟だった、みたいな状況はなしで)、組織図

森 (forest) 複数の木の集合

4. グラフ理論の基本的な問題

最短経路問題

問題：出発地から目的地までの最短経路を見つける

ダイクストラのアルゴリズム 重み付きグラフで最短経路を見つける効率的な方法です。

$1.$ 出発点の距離を $0$、他はすべて無限大に設定
$2.$ 未確定の頂点のうち、距離が最小の頂点を選ぶ
$3.$ その頂点から隣接する頂点への距離を更新
$4.$ $2$ ～ $3$ を繰り返す

このアルゴリズムは、カーナビや Google Maps などで実際に使われているようです。

最小全域木問題

問題：すべての頂点を最小コストで接続するにはどうしたらいいか

クラスカルのアルゴリズム
$1.$ すべての辺を重みの小さい順に並べる
$2.$ 重みが小さい辺から、サイクルを作らないように選ぶ
$3.$ すべての頂点が接続されるまで続ける

これは、電気・水道・インターネットの配線設計などで使われます。

ハミルトン路問題

問題：すべての頂点を一度ずつ訪問する道は存在するか？

これは「巡回セールスマン問題」として有名で、まだ効率的な解法が見つかっていない難問です。

グラフの彩色問題

問題：隣接する頂点が異なる色になるように頂点を塗り分けるには、最小で何色が必要か？

$4$ 色定理 平面グラフ（線が交差しないように描けるグラフ）は、必ず $4$ 色で塗り分けることができます。

これは地図の彩色問題として始まり、証明には約 $100$ 年かかりました。現在知られている証明はコンピューターを使ったものです。「そんな証明は美しくない」ということで、個人で証明を考えていたのが石神哲哉でした（容疑者 X の献身の容疑者）。

5. グラフ理論の実用例

インターネットとWebページ

Webページのリンク構造

• 頂点：Webページ

• 辺：リンク

Google のページランク Google の検索順位は、グラフ理論に基づいていると言われています。

• 多くのページからリンクされているページは重要

• 重要なページからリンクされているページはより重要

ソーシャルネットワーク

SNS の分析

• 頂点：ユーザー

• 辺：友達・フォロー関係

「友達候補」の提案 共通の友達が多い人を候補として提案するアルゴリズム
インフルエンサーの発見 ネットワーク中心性の高い人（多くの人とつながっている人）を特定

交通・物流

電車の路線図

• 頂点：駅

• 辺：路線

物流の最適化 配送トラックの効率的なルート設計
渋滞の分析 交通量のボトルネックとなる道路の特定

生物学・医学

タンパク質の相互作用

• 頂点：タンパク質

• 辺：相互作用

感染症の拡散

• 頂点：人

• 辺：接触関係

脳神経ネットワーク

• 頂点：脳の領域

• 辺：神経繊維のつながり

コンピューター科学

データ構造 木、グラフはプログラミングの基本的データ構造
アルゴリズムの設計 多くのアルゴリズムがグラフ理論に基づいています
ネットワーク設計 効率的なコンピューターネットワークの構築

6. 現代のグラフ理論

複雑ネットワーク

スモールワールド現象 「$6$ 次の隔たり」：世界中の人々は平均 $6$ 人の知り合いを介して繋がっている、という理論。つまり、「友達」と「友達の友達」と「友達の友達の友達」と「友達の友達の友達の友達」と「友達の友達の友達の友達の友達」と「友達の友達の友達の友達の友達の友達」に世界中のほとんどの人が含まれる、ということです。

スケールフリーネットワーク 少数のハブ（多くの接続を持つ点）が存在するネットワーク インターネット、人間関係、生物のネットワークなど多くの実例

グラフの機械学習

グラフニューラルネットワーク グラフ構造のデータに対する深層学習

• 分子の性質予測

• ソーシャルネットワーク分析

• 推薦システム

ノード分類・リンク予測 既存のグラフから新しい関係を予測する技術

量子グラフ理論

量子ウォーク 量子コンピューターでのグラフ探索アルゴリズム
量子もつれのネットワーク 量子通信ネットワークの設計

7. グラフ理論の美しい定理

ハンドシェーキング補題

定理：グラフの全頂点の次数の和は、辺数の $2$ 倍に等しい

$\displaystyle \sum_{v \in V} \deg(v) = 2|E|$

直感的説明：パーティーで握手をするとき、握手の総数は「各人が握手した回数の合計」の半分

ケーニヒの定理

定理：二部グラフにおいて、最大マッチング数 = 最小頂点カバー数

応用：結婚問題、ジョブアサインメント問題の解決

オイラーの多面体公式

定理：連結な平面グラフにおいて、頂点数 $V$、辺数 $E$、面数 $F$ について、$V - E + F = 2$

これは、サッカーボールの構造から建築設計まで幅広く応用されています。

ラムゼー理論

定理：十分大きなグラフには、必ず大きな「同じ色の完全部分グラフ」か「異なる色の完全部分グラフ」が存在する

直感的説明：「完全に無秩序な状態は存在しない」

8. グラフ理論を学ぶ意義

抽象化の力

グラフ理論は「抽象化」の素晴らしい例です。

• 複雑な現実を単純な点と線で表現

• 本質的な構造を見抜く力

• 異なる分野の問題に共通のアプローチ

論理的思考の育成

グラフ理論を学ぶことで、

• 構造的な思考力が身につく

• 問題を段階的に分析する能力が向上

• アルゴリズム的な発想ができるようになる

現代社会への適応

デジタル社会において、グラフ理論の知識は、

• データサイエンスの基礎

• AI・機械学習の理解に不可欠

• ネットワーク社会の仕組み理解

に繋がります。

9. グラフ理論の学び方

基本から応用への道筋

Step 1: 基本概念の理解

• グラフ、頂点、辺の概念

• 基本的な用語（次数、パス、サイクルなど）

• 簡単なグラフの描画

Step 2: 基本アルゴリズム

• 深さ優先探索（DFS）

• 幅優先探索（BFS）

• 最短経路アルゴリズム

Step 3: 応用問題

• 実際の問題をグラフで表現

• 適切なアルゴリズムの選択

• 計算量の分析

実践的な学習方法

身の回りの関係をグラフで表現

• 友達関係

• 家族関係

• 交通網

• インターネットの構造

プログラミングでの実装 グラフのデータ構造やアルゴリズムを実際にコードで書いてみる
視覚化ツールの活用 Gephi、NetworkX(Python)、igraph(R) などでグラフを可視化

10. グラフ理論の未来

新しい応用分野

バイオインフォマティクス 遺伝子ネットワーク、タンパク質相互作用網の解析
金融工学 金融機関間のリスク伝播の分析
都市計画 スマートシティの設計・最適化
エネルギーネットワーク 再生可能エネルギーの効率的な配電網設計

技術の発展

量子グラフアルゴリズム 量子コンピューターを活用したより高速な計算
動的グラフ 時間と共に変化するネットワークの解析
マルチレイヤーグラフ 複数の異なる関係性を同時に扱う技術

まとめ

グラフ理論は、$18$ 世紀の橋の問題から始まって、現代のインターネット、AI、社会ネットワーク分析まで幅広く活用されている、非常に実用的な数学の分野です。

今回学んだポイント：

歴史的背景 ケーニヒスベルクの橋の問題から始まったオイラーの偉大な発見
基本概念 点と線だけのシンプルな表現で複雑な関係性を扱う抽象化の力
豊富な応用 インターネット、SNS、交通、生物学など現代社会のあらゆる場面で活用
美しい定理 数学的に美しく、実用的でもある多くの定理
未来の可能性 AI、量子コンピューター、バイオテクノロジーなど最先端技術の基盤

グラフ理論の美しさは、そのシンプルさにあります。たった点と線だけで、友達関係からインターネット、分子の構造まで表現できる普遍性を持っています。

そして、グラフ理論は「関係性を見る目」を育ててくれます。物事を個別に見るのではなく、「どのように繋がっているか」「どのような構造を持っているか」という視点で世界を眺める力です。

現代はネットワーク社会と呼ばれます。人と人、コンピューターとコンピューター、企業と企業、国と国、すべてが複雑に繋がりあっています。

そのような世界で生きる私たちにとって、グラフ理論は現実を理解し、より良い社会を作るための強力な道具なのです。

単純な点と線から始まる数学が、こんなにも豊かで深い世界を開いてくれる。それこそが、数学という学問の真の魅力なのかもしれません。
