マルチエリアOSPF設計の鉄則
マルチエリアOSPF、参考書を読んで「分かったつもり」になったのに、いざ問題になるとArea0のルールやABR/ASBRの役割で手が止まる。さらに現場想定だと「OSPFネイバーが上がらない（Area ID不一致）」で詰む──CCNP受験あるあるです。
結論、OSPFは設計の鉄則（Area0）→役割（ABR）→初動トラシュー（ネイバー条件）の順に押さえると一気に解けるようになります。この記事では、その3点を“試験で説明できる形”で最短整理します。得られるのは、マルチエリア設計の判断軸と、頻出の落とし穴を潰すチェックポイントです。

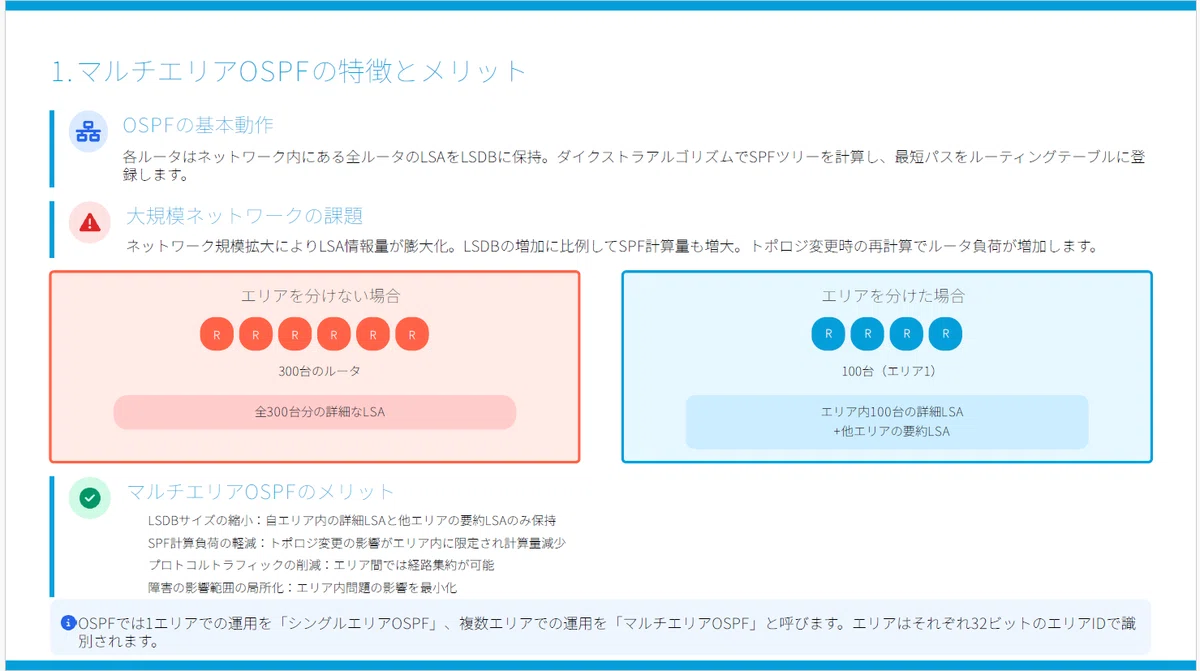

1. マルチエリアOSPFとは？（CCNPで問われる“導入理由”＝LSDB/SPF負荷）
マルチエリアOSPFは、OSPFが大規模化したときに問題になる「LSDB肥大化」「SPF再計算負荷」「制御トラフィック増大」を抑えるための設計です。OSPFはリンクステート型なので、全ルータがLSAを集めてLSDBを持ち、SPF（ダイクストラ）で最短経路を計算します。規模が増えるほどLSAが増え、トポロジ変化のたびに再計算が走り、ルータ負荷が増えます。
講義資料では「300台を1エリア」だと全300台分の詳細LSAを持つが、「100台×エリア分割」なら自エリア詳細＋他エリア要約で済む、という比較を図解しています。
2. マルチエリアOSPFのメリット4つ（試験の“なぜ？”にそのまま回答できる）
CCNPでよく問われるのは「マルチエリアの効果を説明せよ」です。講義資料の要点は次の4つに集約されます。
LSDBサイズの縮小：自エリアの詳細LSA＋他エリアの要約LSAのみ保持
SPF計算負荷の軽減：トポロジ変更の影響をエリア内に限定
プロトコルトラフィック削減：エリア間で経路集約（サマリ化）が可能
障害影響の局所化：障害ドメインを小さくできる
この4つを暗記で終わらせず、「なぜそうなるか」を後述のABR（Type-3 Summary LSA）と結びつけると強いです。

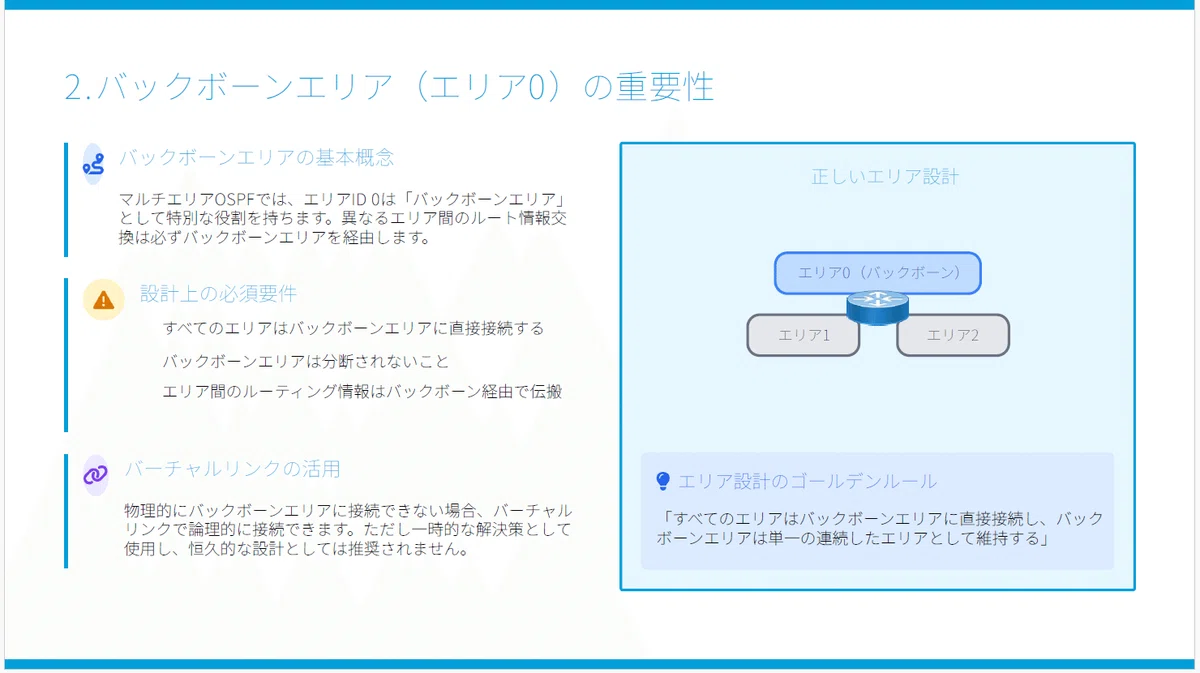

3. 【最重要】バックボーンエリア（Area 0）が“必須”な理由（CCNP頻出）
OSPFのArea0（バックボーン）はマルチエリア設計の前提で、全エリアはArea0へ到達できる構造が必要です。講義資料でも「すべてのエリアはバックボーンエリアに直接接続」「バックボーンエリアは分断されないこと」がルールとして強調されています。
Junosのドキュメントでも、バックボーン（Area ID 0.0.0.0）はエリア間ルーティング情報配信の中心で、バックボーンは物理的に連続である必要がある、と説明されています。
3-1. 「エリア0分断（split Area0）」がダメな理由（設計問題で刺さる）
Area0が分断すると、エリア間の経路交換が破綻しやすく、設計としてアウトになりがちです（講義資料でも“誤った設計”として示されるポイント）
4. 【OSPF バーチャルリンク】使いどころと注意点（“例外”として押さえる）
OSPF バーチャルリンク（仮想リンク）は、物理的にArea0へ接続できないエリアを、論理的にバックボーンへ到達可能にする救済策です。Ciscoの「OSPFエリアと仮想リンク」では、全エリアがArea0に物理接続できない場合に仮想リンクを使う旨が説明されています。
Junos側も「バックボーンは物理的に連続が必要。そうでなければ仮想リンクを設定して“見かけ上”つなぐ」と説明しています。
CCNP目線のポイント：
バーチャルリンクは万能技ではなく、あくまで設計例外（暫定救済）として説明できるようにしておく。
5. 【OSPF ABR 役割】ABRが“要約”を作ってマルチエリアを成立させる（Type-3が鍵）
OSPF ABRの役割は、エリア境界として、他エリアの情報を「要約」として伝えることです。講義資料でもルータの役割分類としてABRが登場します。
CCNPで一段深い理解にするなら、ここをSummary LSA（Type-3）に接続して説明します。ABRが他エリア情報をType-3 LSAとしてフラッディングする、という整理は学習資料でも定番です。

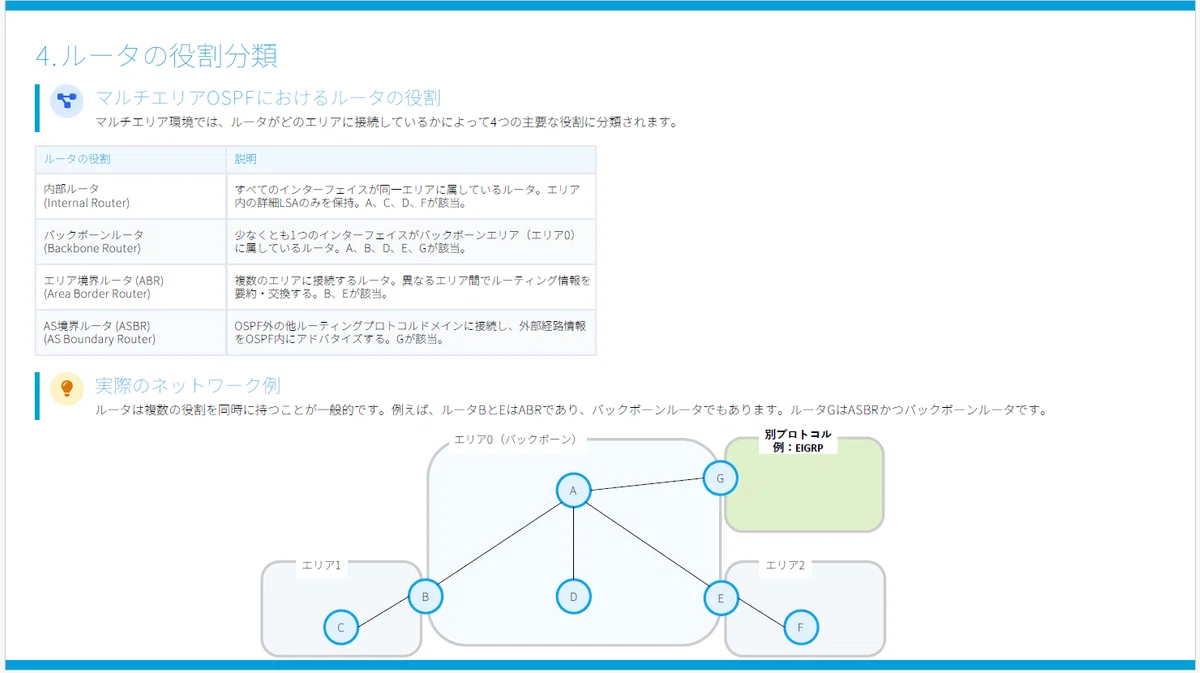

6. 【OSPF ルータの種類】内部ルータ/バックボーンルータ/ABR/ASBR（“兼務”が罠）
CCNPでは「このルータは何者か？」を図で問われがちです。講義資料にある4分類を、定義で押さえます。
内部ルータ：全インターフェースが同一エリア
バックボーンルータ：Area0に所属するIFを持つ
ABR：複数エリアに所属（典型はArea0＋非バックボーン）
ASBR：外部経路（他プロトコル/静的/直結など）をOSPFへ取り込む境界
ここで落とし穴：1台が複数の役割を兼務します。例えば、Area0内のIFを持つ内部ルータは「内部ルータ」でありつつ「バックボーンルータ」でもあり得ます（動画でも明言）。
7. 【OSPF ネイバー 上がらない】最初に潰すべき“Area ID不一致”（CCNPでも実務でも鉄板）
「リンクは生きているのにOSPFネイバーが上がらない」問題で、最初に疑うべきはArea ID（エリアID）の不一致です。講義資料でも、対向インターフェース同士でエリアIDが異なる場合はネイバー関係を確立できない、と明記されています。

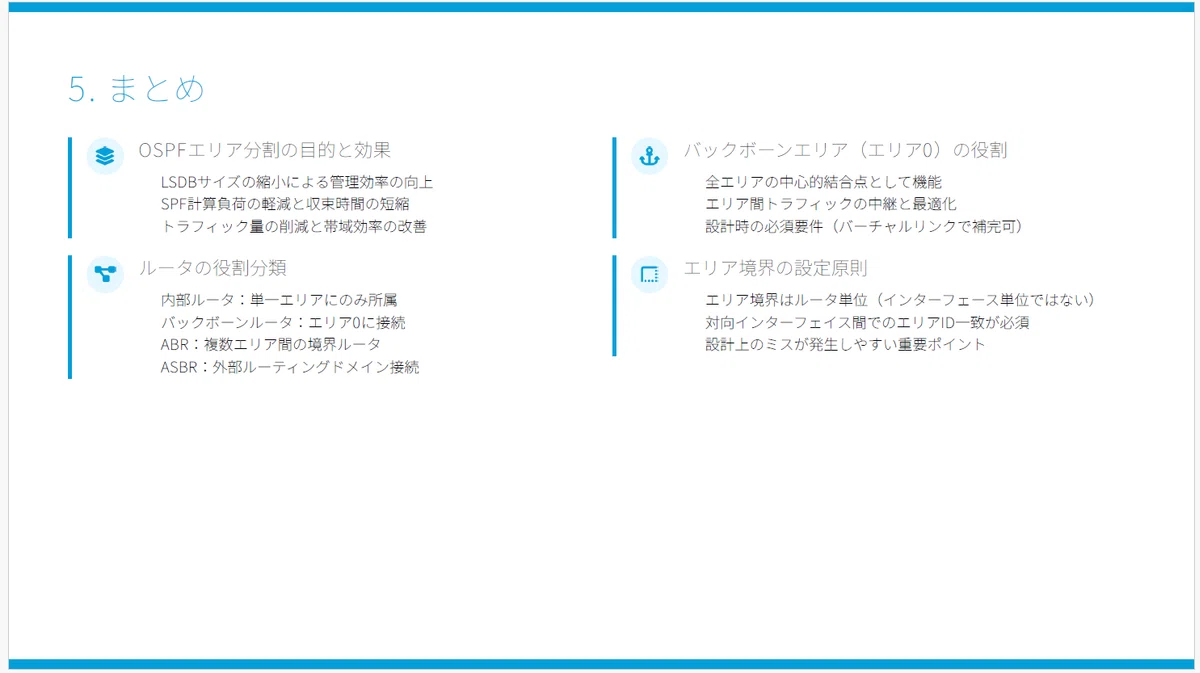

8. まとめ
マルチエリアOSPFは、LSDB肥大化とSPF負荷を抑え、制御トラフィックと障害影響を局所化する設計。
メリットは「LSDB縮小・SPF負荷軽減・トラフィック削減・影響局所化」の4つ。
設計の背骨はArea0で、全エリアはArea0へ到達、Area0は分断しない、そしてトラシュー初動はArea ID不一致を最優先で疑う。
CCNP受験者向けFAQ
Q1. OSPFでArea0（バックボーン）が必須なのはなぜ？
マルチエリアOSPFはArea0を中心にエリア間の情報交換を成立させる設計で、全エリアがArea0へ到達できる必要があるためです。
Q2. 「OSPF エリア0 分断（split Area0）」は何がまずい？
Area0の連続性が崩れると、エリア間の経路交換が成立しづらくなり、設計の前提を壊します。
Q3. OSPF バーチャルリンク（仮想リンク）はいつ使う？
物理的にArea0へ接続できない場合に、論理的にバックボーンへ到達させる救済策として使います。
Q4. OSPF ABRの役割は？（CCNPでの説明の仕方）
ABRはエリア境界として、他エリア情報を要約して伝搬し、マルチエリアを成立させます（Summary LSA / Type-3 LSAの観点と相性が良い）。
Q5. 「OSPF ネイバー 上がらない」とき最初に見るべきは？
対向インターフェースのArea ID不一致が典型です。エリアIDが異なるとネイバー関係は確立できません。
