Lenovo Legion Y700 Gen4を文鎮化から復活させた話

文鎮化したときはどんな状態だったか

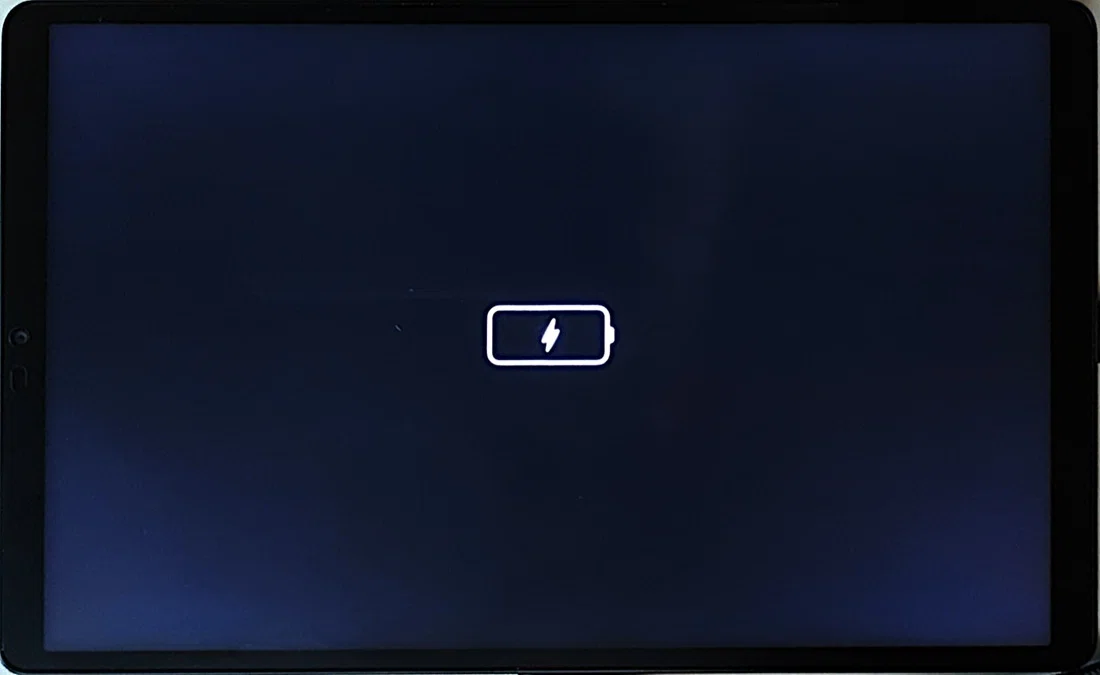

充電できない

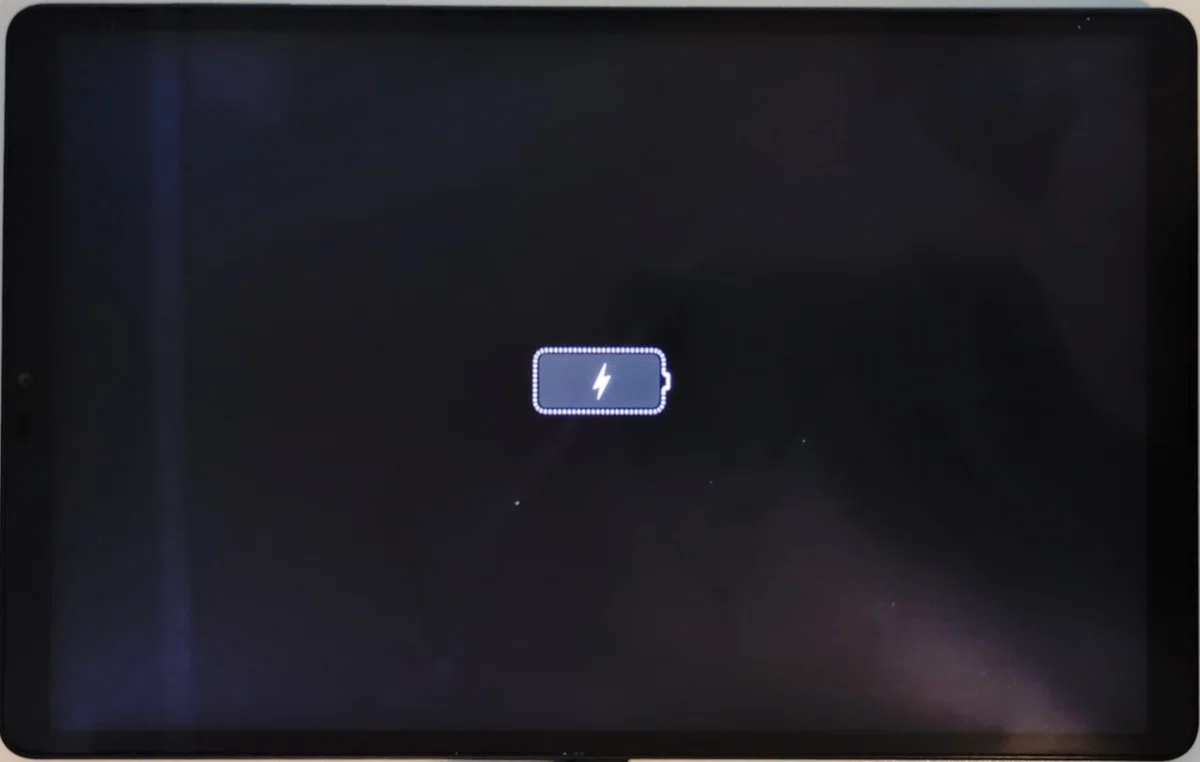

1か所のUSBポート(長辺・短辺のどちらか)に充電ケーブルを繋いでも、充電マークが点線で表示されます。

2か所のUSBポートの両方にPD65Wの充電器を1つずつ繋ぎました。この時も最初は充電マークが点線でしたが、しばらく繋いだまま待っていると充電マークが実線で表示されました。しかし、ここから充電量のゲージが増えません。

起動しない

電源をONすると一瞬でブラックアウトします。充電器を2つ繋いだままでしばらく放置していると起動ロゴが表示されますが、ロゴのままOSが起動しません。

EDLモードにもできない

EDLモードにできるか試してみます。

短辺のUSBポートに充電器を繋いで、ボリュームアップキーを押しながら長辺のUSBポートをパソコンと繋ぎます。

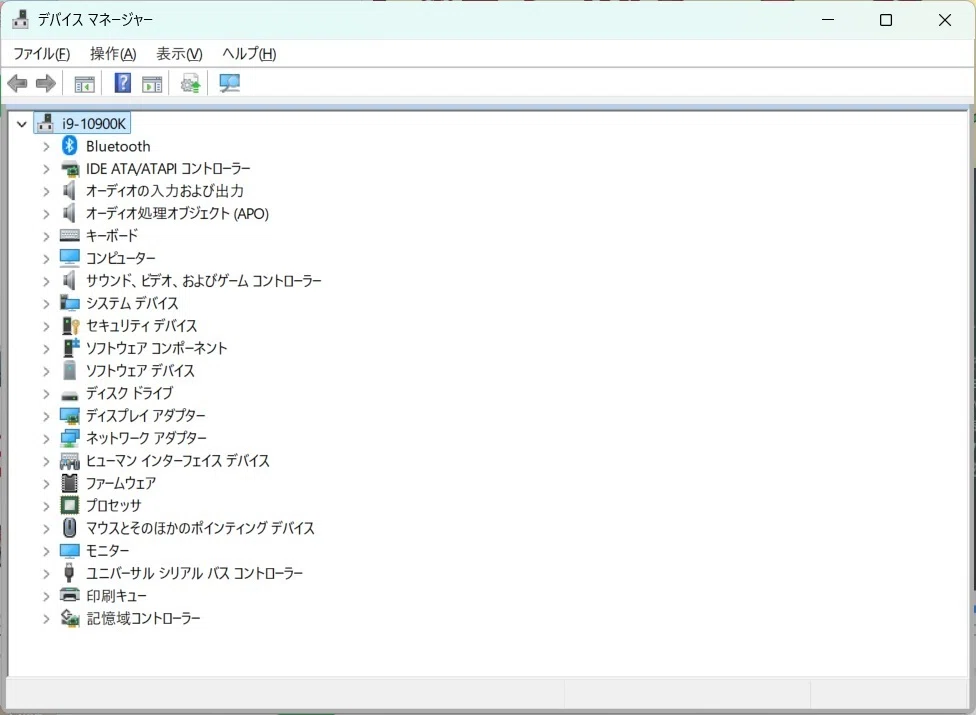

デバイスマネージャーにEDLモードのCOMポートが表示されません。

充電器に接続せずにパソコンとの接続だけ実施したり、USBハブを使って充電器2つとパソコンに同時に繋いだりもしてみましたがどの方法でもEDLモードで接続できませんでした。

なぜ文鎮化したのか

この後で紹介する方法では contents.xml が修正されているROMイメージを使用します。このときまでは修正済みのファイルがあることを知らなかったので、自分で適当に contents.xml を編集してROMイメージをインストールしたのが原因でした。

文鎮化から復活させた方法

ドライバーのインストール

ここから実行するEDLモードを利用するにはWindowsパソコンに Qualcomm HS-USB QDLoader 9008 Driver のインストールが必要です。Ryzen環境でうまく行かない場合は Quectel QDLoader 9008 Driver を探してこないと動かないかもしれません。

いろいろなサイトでファイルが公開されているので探してファイルを取得してください。

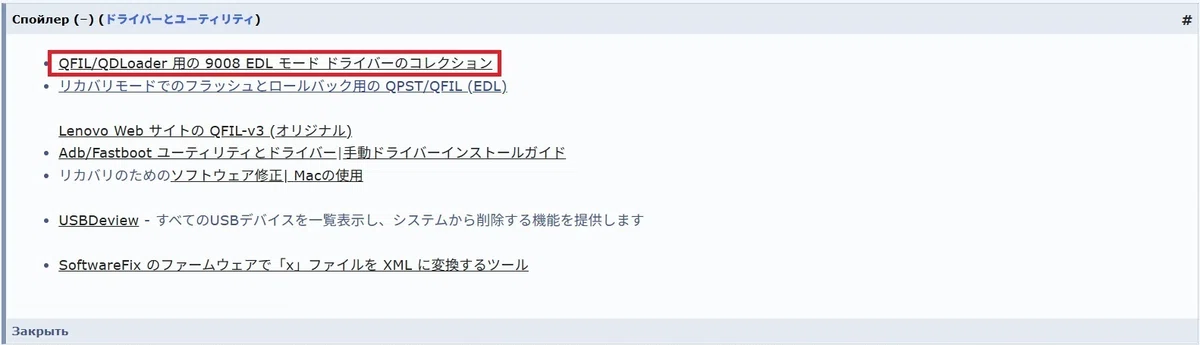

この後に利用するこちらのロシア語サイトからもドライバーをダウンロードできますが、わかりにくいかもしれません。
https://4pda.to/forum/index.php?showtopic=1107163

EDLケーブルの購入

購入前に一般の通信対応USBケーブルでEDLモード接続できるか確認しましょう。タブレットをシャットダウンしてボリュームアップボタンを押しながら長辺側のUSBポートにパソコンとUSB接続すれば接続できます。

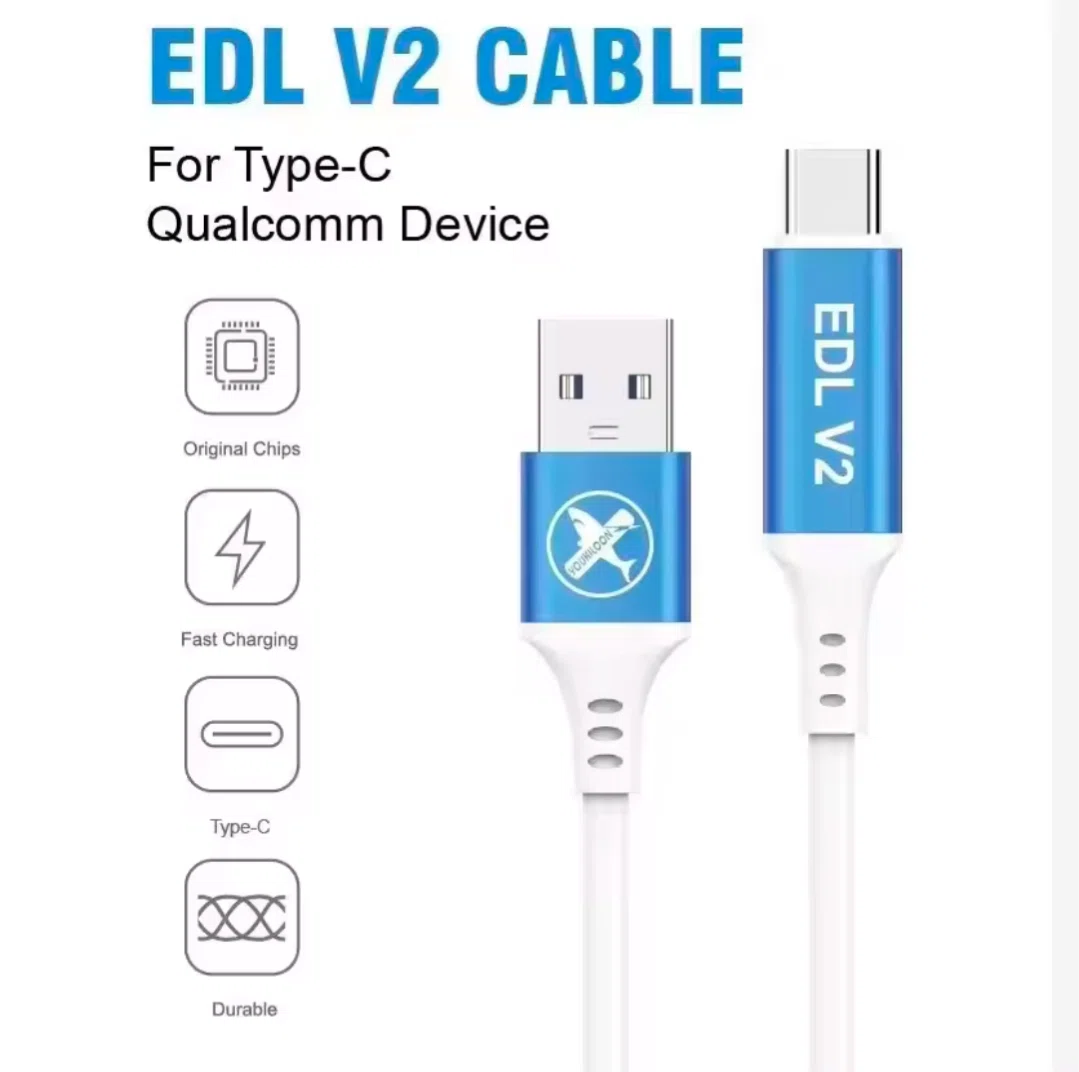

文鎮化していて通常の方法でEDLモードにできない場合には、AliExpressでEDL V2ケーブルを探しましょう。1,000円前後で手に入ると思います。

EDLモードで接続

短辺のUSBポートに充電器を繋いで、長辺のUSBポートをEDLケーブルでパソコンと繋ぎます。この時点でデバイスマネージャーに表示されなければ、ボリューム上下キーと電源キーを押して再起動します。

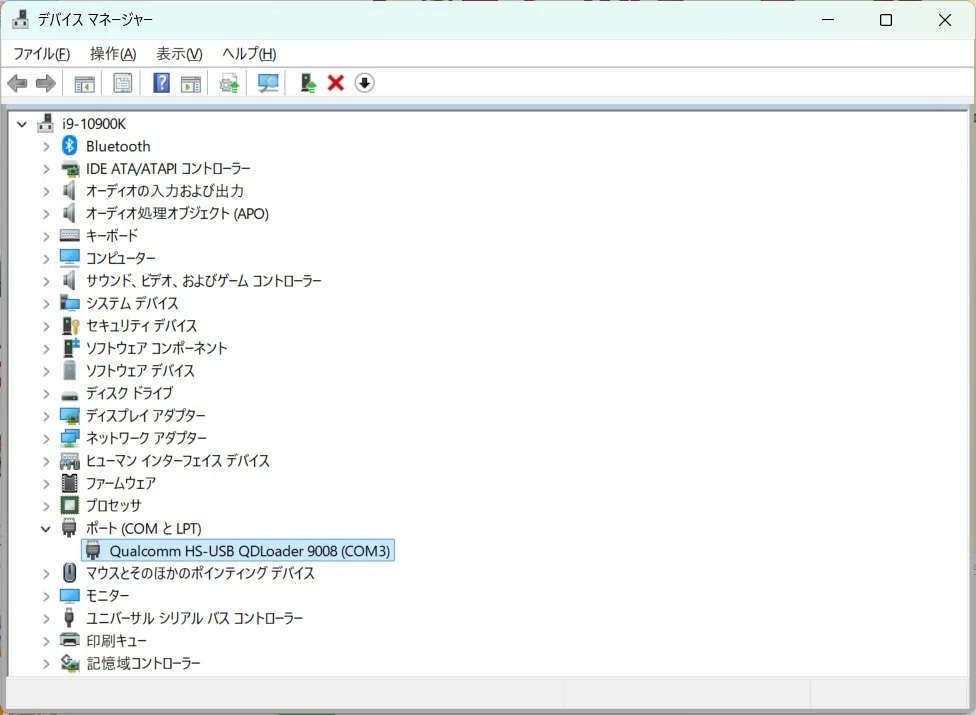

デバイスマネージャーにCOMポートが表示されます。

ROMイメージのダウンロード

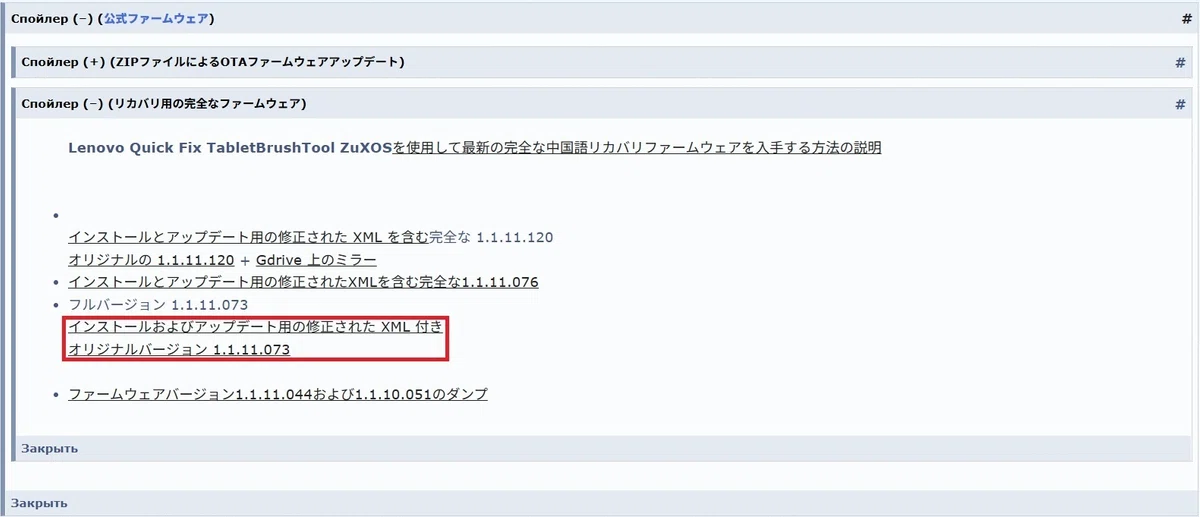

こちらのロシア語のサイトからROMイメージをダウンロードします。https://4pda.to/forum/index.php?showtopic=1107163

contents.xml が修正済みのROMイメージをダウンロードします。どのバージョンでもいいですが、ここでは 1.1.11.073 を使用します。ファイルサイズが 6.3GB ほどあります。

ROMイメージの解凍

解凍後に移動してもいいですが、フォルダ名にスペースが含まれないフォルダに配置してください。

ROMイメージのインストール

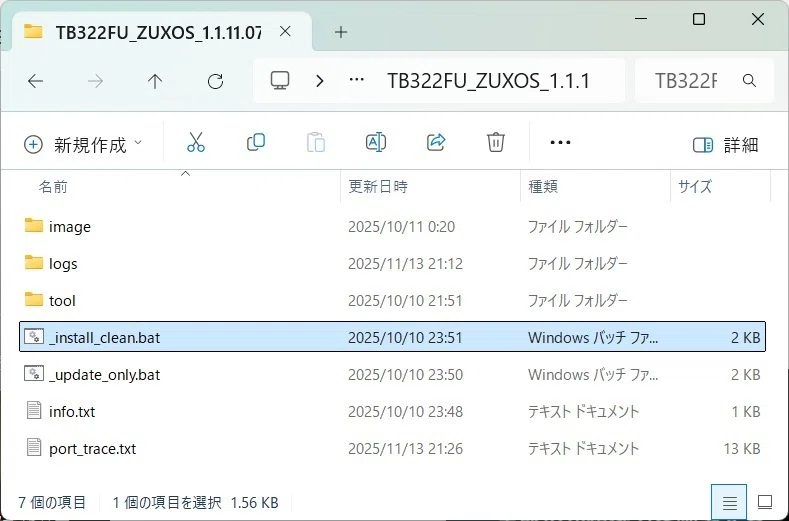

解凍したフォルダ内のバッチファイル _install_clean.bat を実行します。
もともとインストールされていたバージョンより古いバージョンをインストールすると起動しない可能性があるのですべて削除を実行しています。
削除しない場合は _update_only.bat を実行します。

なにかキーを押します。

E:\LenovoLegionY700gen4\ROM\TB322FU_ZUXOS_1.1.11.073>_install_clean.bat
Device:         Lenovo Legion Y700 (Gen 4)
SW Version:     ZUXOS_1.1.11.073
DL Type:        EDL (9008) mode

Clean Install (ERASE ALL DATA!!!)
続行するには何かキーを押してください . . .

デバイスマネージャーに表示されていたCOMポートの名前を入力します。（ここでは com3 と入力します）

Device PORT number for 9008 (example: COM18 or com19) : com3

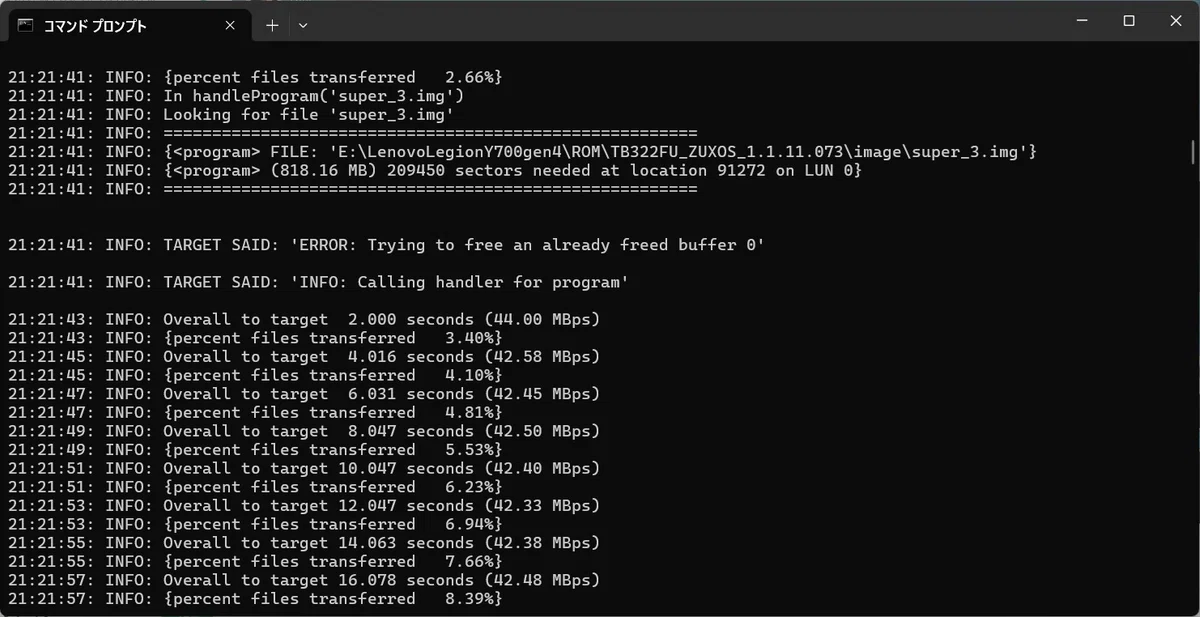

エラーが何度も表示さたり、画面更新が少し止まったりしながらファイル転送が進みます。

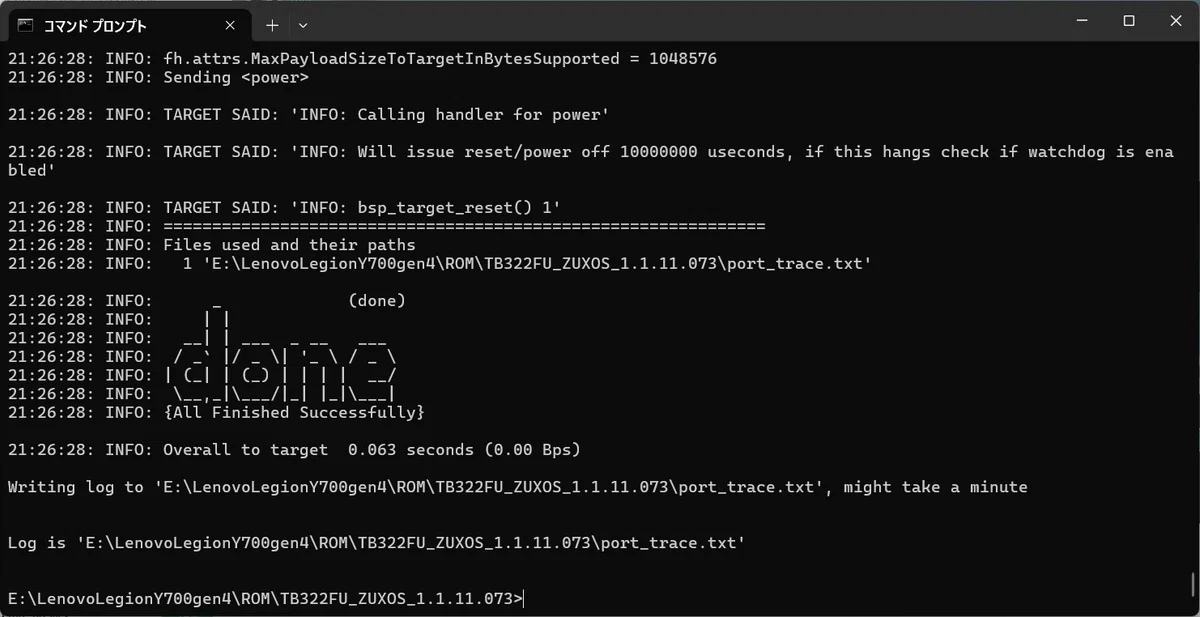

アスキーアートでdoneと大きく表示されたら終了です。

OS起動

転送が終了したらボリューム上下キーと電源キーを同時に長押しして再起動しましょう。

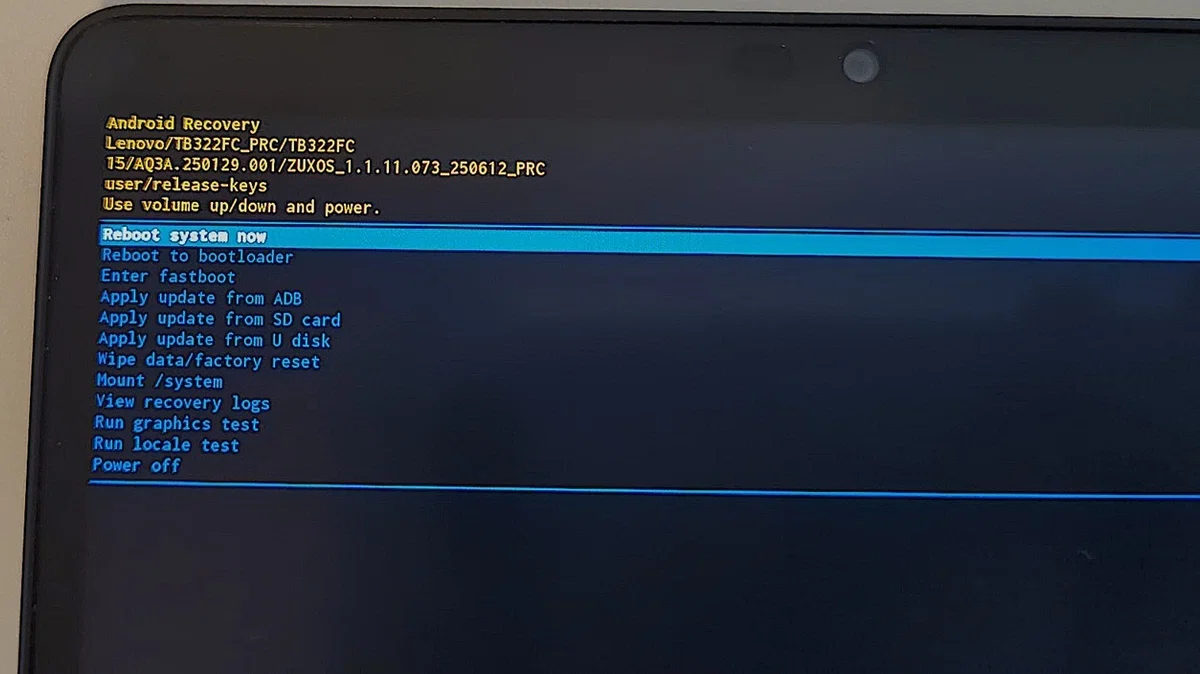

リカバリモードが表示されたら Reboot system now を選択して電源ボタンで決定します。

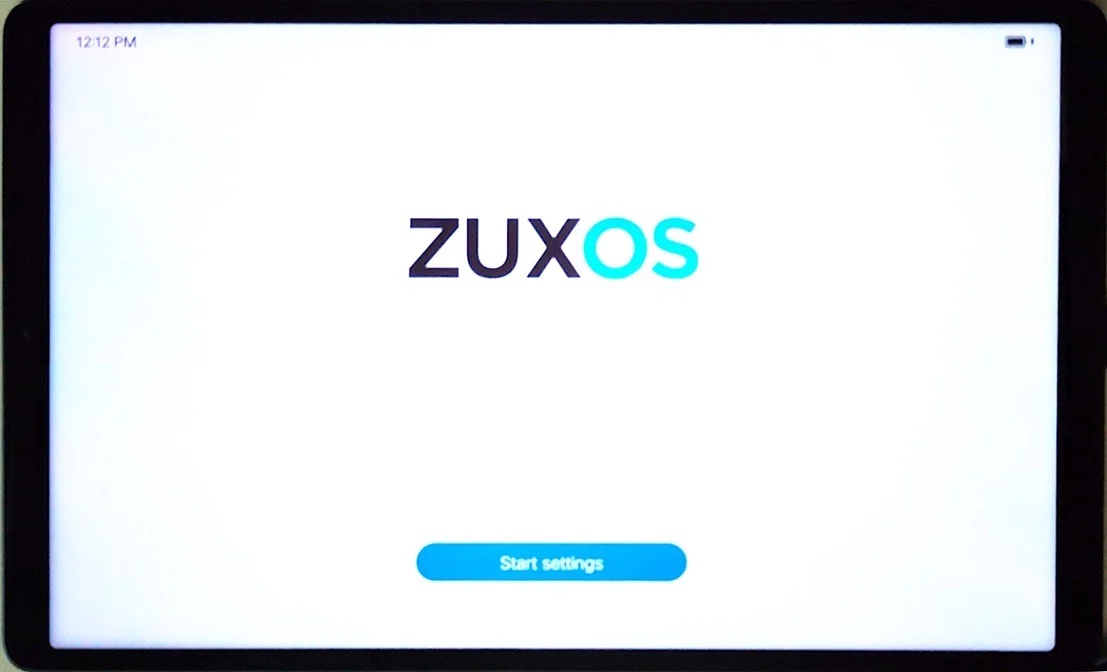

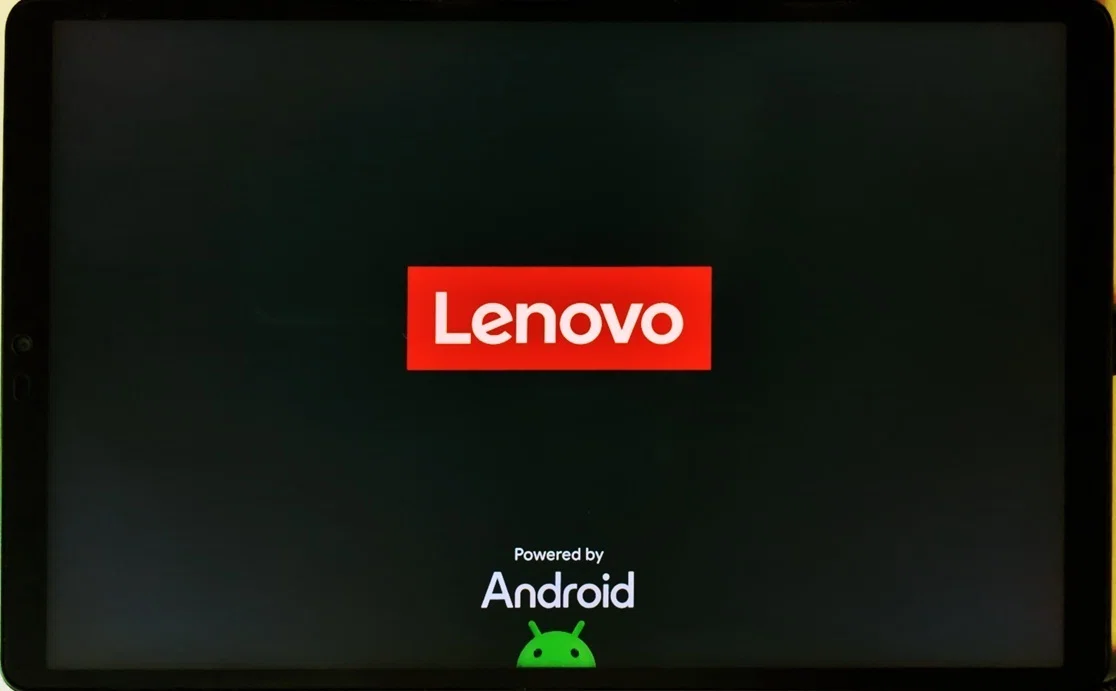

ロゴ画面で少し待たされますが、無事起動することができました。

エラーのときに試すこと

• ファイルパスを変更する

日本語やスペースを含まないフォルダにファイルを移動してください。

• 再接続する

以下のように Unable to read packet header. Only read 0 bytes. が表示されるときは、(EDLケーブルを使っている場合は)ケーブルを繋いだままボリューム上下キーと電源キーを長押ししてください。パソコンからUSBの接続音が鳴ったらバッチファイルの実行からやり直します。

ERROR: function: sahara_rx_data:276 Unable to read packet header. Only read 0 bytes.
ERROR: function: sahara_main:982 Sahara protocol error
ERROR: function: main:320 Uploading Image using Sahara protocol failed
Download Fail:Sahara Fail:QSaharaServer Fail:Process fail
