【DIY】アルミフレームで棚などを手軽に設計する方法

2022年6月13日 12:11

　設計なんておこがましい、だけどやってみたいと思ったことはありませか？

今回はアルミのフレームを使って、例えば空きスペースにジャストフィットした棚が売ってないよー😢 などという場合に、CADを使ったことがない方でも操作を覚えるのが簡単な、パソコンの無料ソフトをご紹介します。

わたしはこのソフトで油圧シリンダーを立て掛ける台を製作しました。ちょうど柱の間の隙間に収まるようにできました。(ジャストフィットしたら、わぉー、ファンタスティック！ってなるよね)

上記のサイト(ミスミ)は、主に企業で機械部品を購入する際などに利用するサイトで、特に最近はEC化が進んできていることから急成長している会社です。

アルミフレームは企業で使われることが多く、家庭にはあまり馴染みがないかもしれませんが、デザイン的にも綺麗なのでオススメです✨

アルミフレーム自体はホームセンターなどにも売ってますが、サイズなどの規格は色々あります。

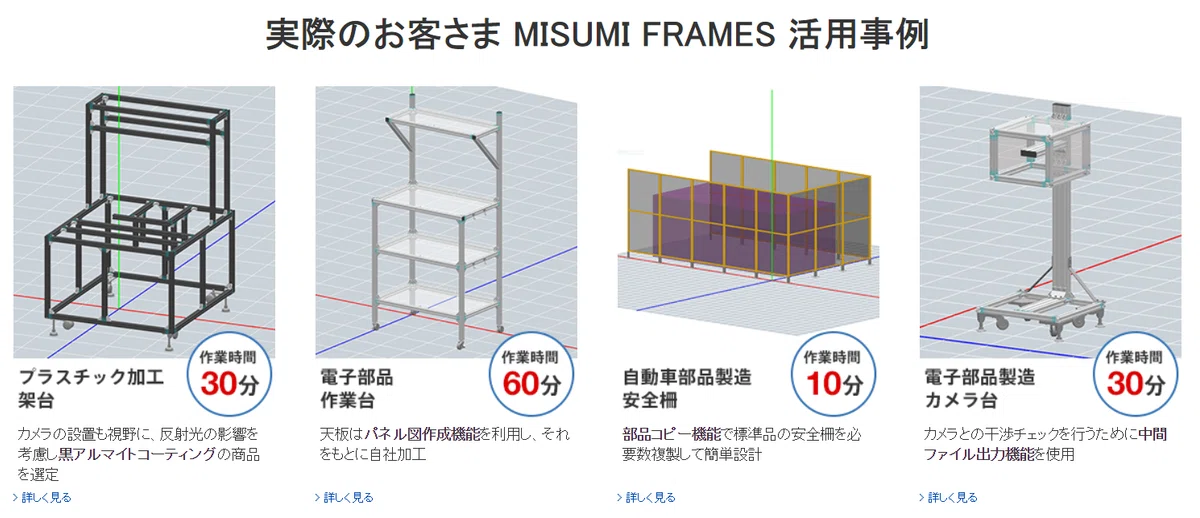

　このソフトが優れているのは、以下のリンク先の動画のように、フレームを直感的に、うにょーん、と伸ばせたり、結合する金具やキャスターなども画像から簡単に選定できるところです。

あとすごいのが、このソフトで設計したユニットは1つの商品型番で表示され、ボルトやブラケットなど部品もすべて含めて商品を1行で記載し発注できてしまうところです。これがどんなに便利かは想像しやすいでしょう

無料のfusion360という3D CADであれば、木製の棚なども自分でデザインできますが、操作を習得するだけでもある程度時間が掛かるということと、何より部品の加工や塗装、発注などの手間が半端ないと思います(;^ω^)

また、このソフトであれば耐荷重計算の仕方なども解説してあるので、重量物だから心配だという場合でも、これくらいなら耐えれるという根拠が得られます。

ただ、あまり重いものや、複雑なものはリスクがあるので注意が必要です。重心などの問題もありますよね

今回もですが、ざっくりとこういうものがあるよということを伝えさせていただきました。ご興味がある方はソフトだけでも触ってみましょう💡

(このミスミのサイトはID登録個人でもできた記憶ですが、もし不都合あってできない等あれば、申し訳ございませんm(__)m)

　あと、以下に棚の収納物の落下防止バンドと、棚の転倒防止になる突っ張り棒のリンク先だけ貼っておきます。
