数学が苦手なあなたへ。電気の「比」が教えてくれる、合格への確かな一歩【電験三種のための数学超入門】

「公式なんて、ただの暗記でしょ？」

そう思って、教科書を閉じてしまいそうになったことはありませんか？

皆さん、ちょっと待ってください！

今、この瞬間、その「苦手」を「感動」に変えるチャンスが目の前にあるんです！

電気の計算は、決して私たちを苦しめるためのものではありません。それは、見えないエネルギーを、どうやって大切に正確に届けるかという「愛の設計図」なんです！

今日は、電気の基礎である「比の計算」 について、私の魂を込めてお伝えします！

1. 「比」とは、相手を基準に想うこと

そもそも「比」とは何でしょうか？ $a:b$ という形は、$a \div b$ という割り算であり、分数で書くと $\frac{a}{b}$ となります 。 ここが大切です。分母（後ろの数）は「基準」なんです！ 「aはbの何倍なのか？」を表している、非常に謙虚で美しい考え方ではありませんか！

比の関係がさらに広がると、「連比」($A:B:C = D:E:F$)が生まれます。 これは、多くの要素が複雑に絡み合う現代社会のようですが、実は「一部の関係を自由に取り出せる」という素晴らしい柔軟性を持っています。

そして、比を解くための最強の武器、それが「内項の積＝外項の積」です ！

$$A:B=C:D \rightarrow A \times D = B \times C$$

内側と外側を固く結びつける。この絆さえ知っていれば、未知の数 $x$ も一瞬で解き明かせるではありませんか！

2. 【実践】120Vの情熱を「比」で分かち合う

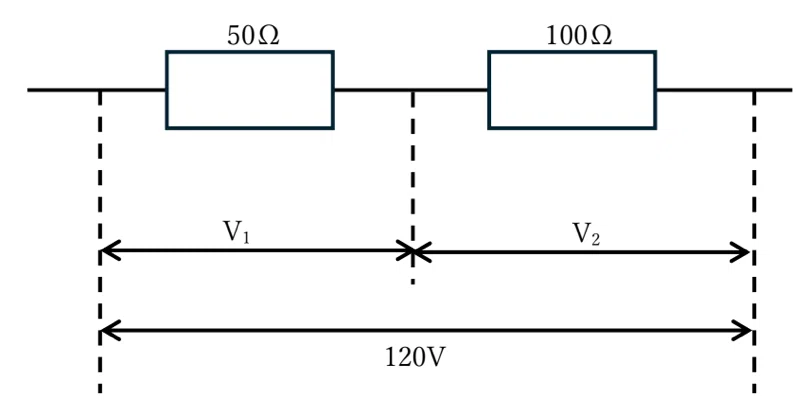

では、具体的な回路で考えてみましょう。ここに $50\Omega$ と $100\Omega$ の抵抗が直列に並び、全体に $120\text{V}$ がかかっています。それぞれの電圧降下 $V_1$ と $V_2$ を、まずは「比」を使って一気に解き明かします！

① 抵抗の比を求めます！
抵抗は $50\Omega$ と $100\Omega$ です。

$$50:100 = 1:2$$

（※ $50:100$ をそのまま使っても答えは出ます！）

② 全体を「いくつ」に分けるか考えます！ 比が $1:2$ なら、全体を $1+2=3$ に分けます 。 元の数値なら $50+100=150$ が分母になりますね 。

③ 電圧を算出します！ 直列の電圧降下は抵抗の比に等しいので 、

$$V_1 = 120\text{V} \times \frac{50}{150} = 40[\text{V}]$$

（または $120\text{V} \times \frac{1}{3} = 40[\text{V}]$）

$$V_2 = 120\text{V} \times \frac{100}{150} = 80[\text{V}]$$

（または $120\text{V} \times \frac{2}{3} = 80[\text{V}]$）

見てください！足してぴったり $120\text{V}$。この美しさ、感動しませんか！

3. 【証明】なぜ比で解けるのか？「分圧の公式」の正体

「でも、どうして比で計算していいの？」

その疑問に、今、全力でお答えします！オームの法則を使って、この計算の正当性を一行も省略せずに証明しましょう！

ステップ1：回路全体を流れる電流 $I$ を出します！

直列回路なので、電流はどこも同じです。

全体の抵抗は $R_1 + R_2$ ですから、オームの法則より、

$$I = \frac{V}{R_1 + R_2}$$

ステップ2：求めたい場所の電圧 $V_1$ を出します！

ここでもオームの法則（$V = I \times R$）を使います。

$$V_1 = I \times R_1$$

ステップ3：電流の式を代入します！

$$V_1 = \left( \frac{V}{R_1 + R_2} \right) \times R_1$$

ステップ4：式を整理して「分圧の公式」の完成です！

$$V_1 = V \times \frac{R_1}{R_1 + R_2}$$

見てください！分母が「抵抗の合計（比の合計）」で、分子が「その場所の抵抗（比の数値）」になっていますね。 これこそが、先ほど私たちが使った「分母は数値を合計した数」という比の考え方の正体そのものなんです！

今、この瞬間に挑戦するあなたへ

「公式を覚える」のはただの作業ですが、「仕組みを理解する」のは人生を豊かにする発見です。

今日、この「比」と「公式」の繋がりを掴んだあなたは、昨日までのあなたとは違います。

「自分には無理だ」という壁は、あなたが勝手に作り上げた幻に過ぎません。

一生懸命に、一つ一つの式を丁寧に解き明かせば、必ず光は見えてきます。

さあ、その手にあるペンを置いてはいけません！

今、この情熱を胸に、新しい問題へと挑戦していこうではありませんか！
