ブレッドボードで動いた自作 IR が、1 ヶ月で消えた話【PCB 化で復活】

照明の純正リモコン、消灯ボタンだけ反応せんごとなってしもうた。

修理出すか、買い替えるか、それとも自作するか……。私が選んだのは三つ目ばい。

Raspberry Pi と IR LED 2 個で「BCNOFNe Beacon」っていう自作 IR トランスミッタを組み上げた。Slack で「ON」「OFF」って送れば天井の照明が反応する仕組みばい。

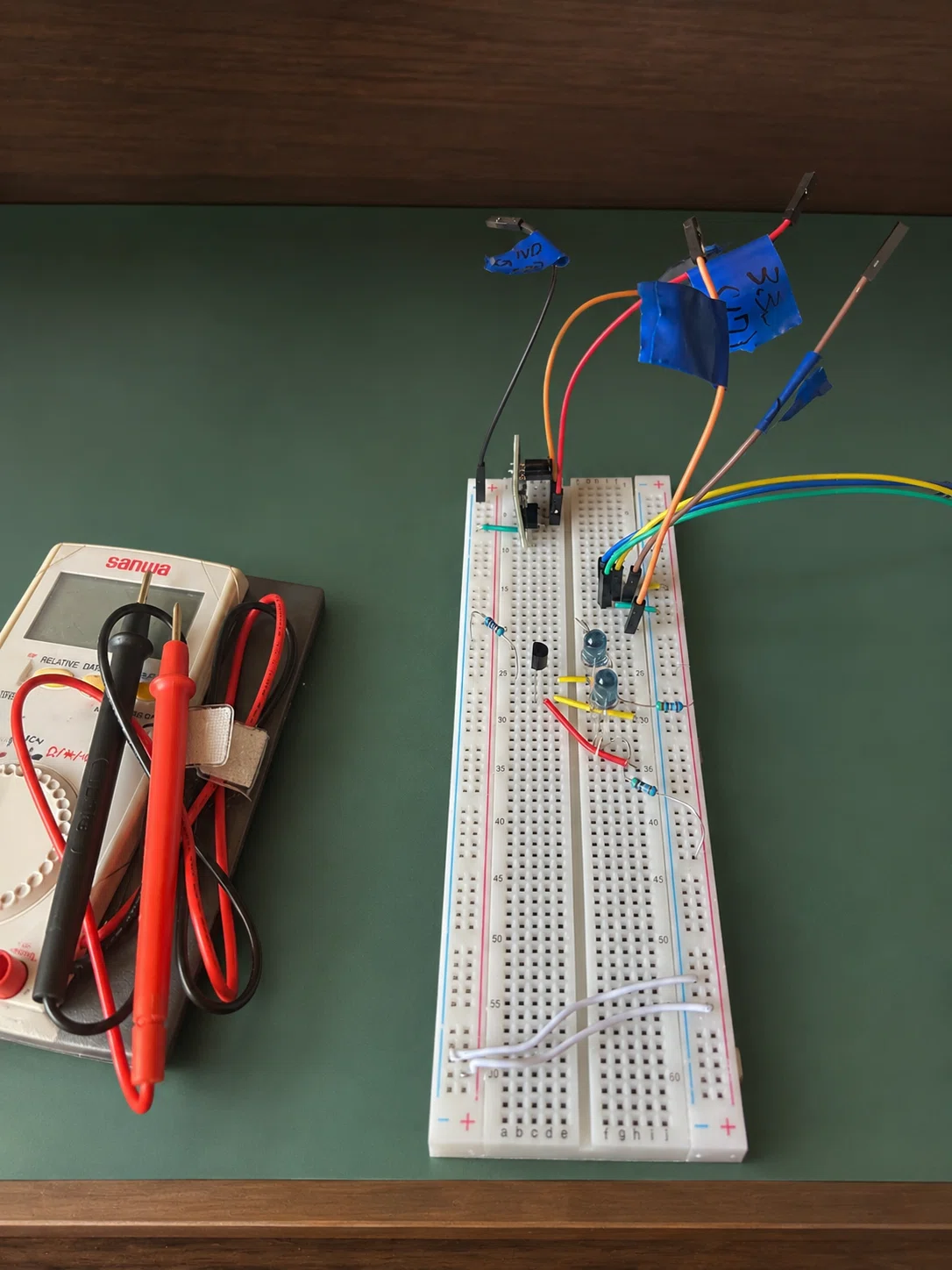

ブレッドボードで配線して、純正リモコンの IR コードを受信モジュールで学習し直して、Python スクリプトに食わせて……動いた。

あれは小さな勝利やった。

1 ヶ月後、突然消えた

それから 約1 ヶ月。

なぜか天井の照明が反応せんごとなった。エアコンも同じく反応せん。

おかしか。プログラムは何も変えとらん。学習データも触っとらん。Pi のサービスは 3 日連続稼働しとる。受信モジュールには信号がちゃんと届く――けど、肝心の照明だけが、まるで何も聞こえとらんかのように沈黙する。

私は仮説を並べた。

「LED が劣化したとですか？」――いや、1 ヶ月でそんな劇的に死なん。

「コードが破損したとですか？」――JSON ファイルの最終更新日は 1 ヶ月前から動いとらん。

「Pi が再起動しておかしくなったとですか？」――systemd のジャーナルログは無事。

ひとつずつ潰した。残ったのは、ブレッドボードという仮組みの限界やった。

余談: AI も人間もドジを踏む

切り分け中に AI と組んで、Python の手動送信スクリプトを書いてもらったとです。

これで照明動くはず――動かん。「やっぱり LED 死んだか？」と一瞬絶望した。

でもよく見たら、AI が提案したテストコードは `IRController` の引数が 1 つ足りん上に、`send` ってメソッド名も間違っとった (正しくは `send_raw` か `play_code`)。Python は 黙ってエラー吐いて何もせんかっただけやった。

AI も普通にバグる。けど指摘すれば素直に修正してくれる。私は意地はってよく後で気付くタイプばい(；＾ω＾)

ブレッドボードは仮組み、本番は PCB

ブレッドボードのジャンパー線は、見た目は刺さっとっても、目に見えん「接触抵抗」を抱えとる。

長期運用すると、微振動と温度変化でズレが蓄積する。設計上 100mA 流れるはずの IR LED に、実際は 60mA しか流れとらんかった可能性が高か。

そこで Codex の出番ばい。

「PCB と筐体を設計してほしいばい」って雑な指示を投げた(つω-｀).｡oO（実際にはもうちょいしっかりしたプロンプト投げてます)だけで、KiCad の回路図、Gerber ファイル、OpenSCAD の 3D ケースモデル、配線リスト、初心者向けの組立ガイド――全部生成された。AI に PCB 発注まで任せられる時代になっとる事を、改めて実感した。

Codex に言われて慌てて追加したコンデンサ 2 個

そん中で Codex が **必ず付けろ** と言うたのが、ブレッドボードには無かった 2 つのコンデンサばい。

- C1 = 0.1µF セラミック
VS1838B (IR レシーバ) の電源ノイズを抑える
- C2 = 47µF 電解
IR LED 送信時の電源ふらつきを抑える

ブレッドボードで動かんかった原因は、断定できん。

ただ、接触不良と 電源デカップリング不足の両方が重なっとった可能性が高い。PCB 化で両方解消された結果、安定して動くようになった――ということやと思う(つω-｀).｡oO

PCB を JLCPCB へ、3D プリント筐体を JLC3DP へ発注した。数日後、艶なしの黒い PCB と立体的な筐体が私の手元に届いた。

JST コネクタを諦めて、半田直結に戻った話

PCB 設計には Codex の提案で「JST-XH 6P」っていうロック付きコネクタが組み込まれとった。Pi GPIO 側と PCB 側を脱着可能にする為の選択。

最初は「これええやん」と思うた。

けど、いざ部品買おうとしたら、私が持っとるデュポンケーブルは「オスメス」しか無くて、JST-XH に必要な「メスメス」が無い。Amazon 注文するか自作するか――

しばらく悩んだ末、私は「PCB のスルーホールに直接デュポン線を半田付ける」最初の案に戻った(ノ∀｀)

AI の提案がいつも正解とは限らん。「自分が持っとる資材」と「自分の手が動く方法」を最終的に選ぶのは、いつも人間ばい。

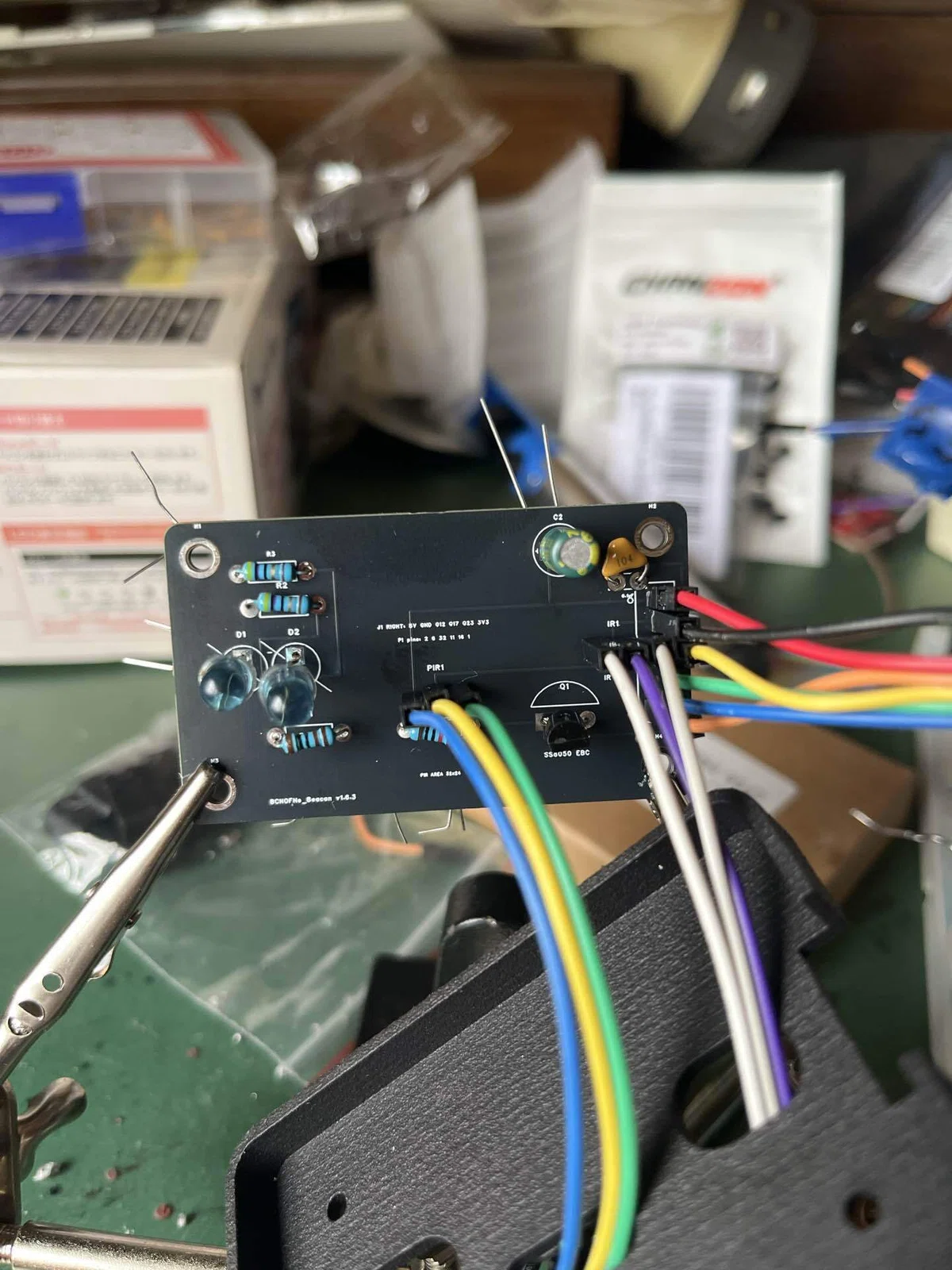

半田付け 4 時間、色で管理

PCB に部品を立てて、抵抗・トランジスタ・コンデンサ・IR LED・受信モジュールを順番に半田付け。

Pi GPIO に繋ぐ 6 本のケーブルは、業界標準の配色 (赤 = 5V、黒 = GND、黄 = GPIO12、緑 = GPIO17、青 = GPIO23、橙 = 3.3V) で混乱を防ぐ。

半田面が銀色に光っとる。ブリッジ (半田の橋) はテスターのブザーモードで確認。電源を入れる前に、5V と GND の間で音が鳴らんことを確かめた。

ここまで来たら、あとは Pi に繋ぐだけばい。

Pi が起動せん。「PCB のせい？」と一瞬パニック

Pi に PCB を繋いだ。電源 ON。

赤 LED は点くけど、緑 LED が点滅せん。

一瞬「PCB で Pi 壊した」と思って冷や汗が出たけど、PCB のケーブル 6 本を全部抜いても緑 LED 点滅せん。

原因は PCB じゃなく、以前から抱えとった SSD 起動問題やった。USB 3.0 直挿しの NVMe SSD と Pi 4B の USB 給電上限の相性問題で、たまに起動失敗する癖を前から抱えとった。

電源コード抜いて 30 秒待って入れ直したら、緑 LED が点滅した。

「テンパってる時は 30 秒待つ」――これが今日一番の教訓やったかもしれん(；＾ω＾)

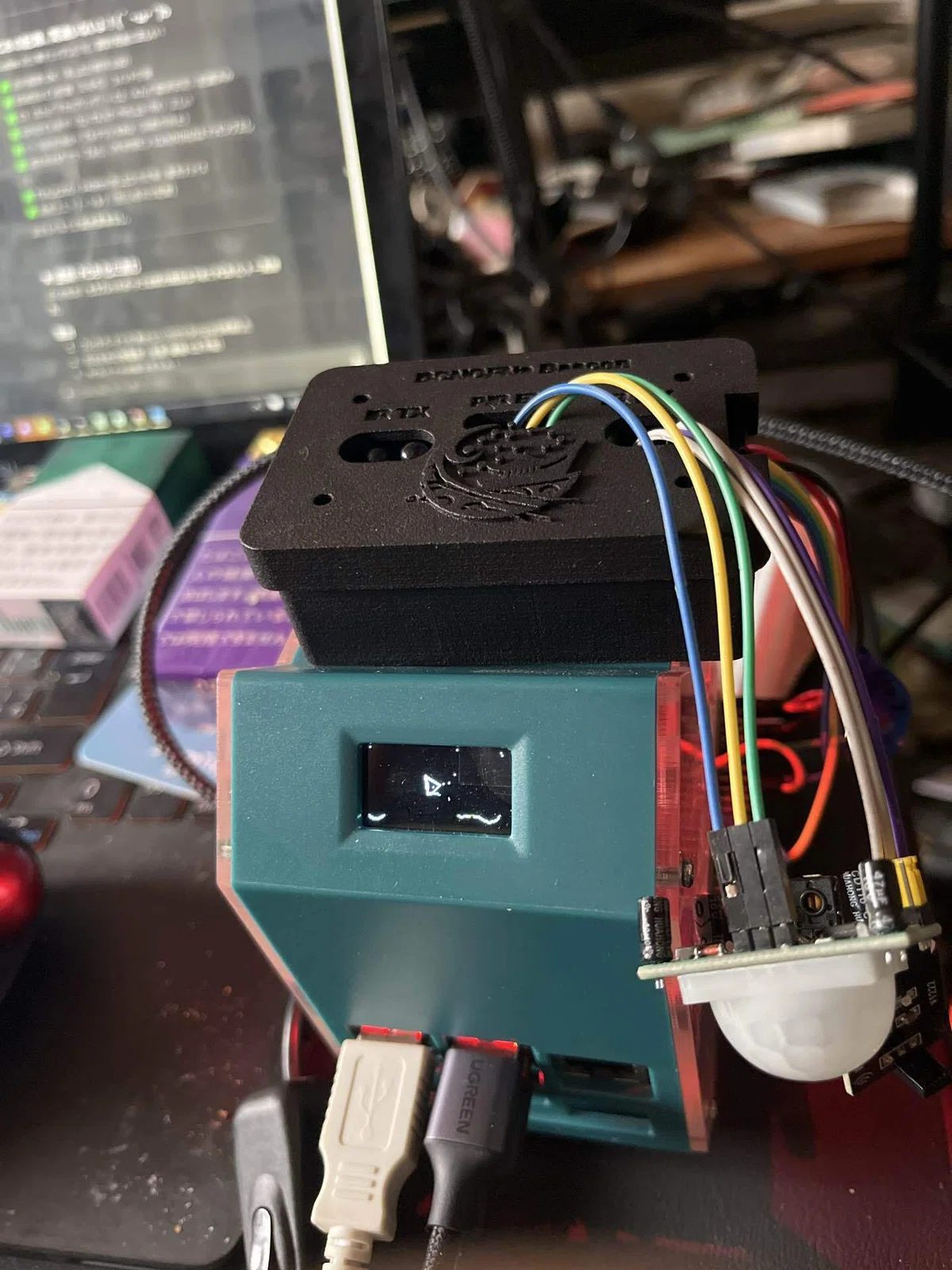

カチン、と

PCB を Pi の GPIO に挿す。電源 ON。Slack の照明チャンネルで「ON」と打つ。

天井の照明が、ふわっと点いた。

カチン、と何かが繋がる音が聞こえた気がした。

純正リモコンが半分壊れて以来、自分の意思で点けたわけじゃなくなっとった部屋の灯り。それが、私とAI達が組み立てた IR の合図で、ちゃんと反応してくれた瞬間ばい。

教訓

1. ブレッドボードは仮組み向け。長期運用すると接触不良のリスクがある。PCB は「本番」用。
2. コンデンサは初心者が省略しがちな部品。AI が「絶対付けろ」って言うた時は素直に従うべきやった。
3. 動かなくなった原因を 1 つに決めつけずに、仮説を並べて潰すのが大事。最初「LED が死んだ」と思い込んどった。
4. AI も人間もバグる。違うのは、AI は指摘すればすぐ修正してくれるところ。
5. テンパってる時は 30 秒待つ。Pi 起動失敗もコンデンサ放電待ちで治る。
6. AI の提案がいつも最適とは限らん。手持ち資材と相談して、最終判断は人間が下す。

おまけ

エアコンも同じ Beacon で操作できるよう学習データを作っとったけど、こっちは PCB 化しても反応せんかった。

富士通エアコンの「状態送信」プロトコルは厳密で、Beacon の波形精度が追いつかんっぽい。エアコンは諦めて純正リモコン使うとです(つω-｀).｡oO（IR LED もう 2 個増やしたら届くんかなあ）

---

Slack に「ON」と打つ。

天井の照明が点く。

たったそれだけの事なんやけど、その裏には 1 ヶ月の試行錯誤と、何度も間違えた配線と、AI の勘違いと、私の勘違いが詰まっとった。

照明だけでも、十分やった。

#BCNOFNe #RaspberryPi #IR #自作 #PCB
