🧪導入
熱々のフライパンに水滴を落とす。すると水滴がジュッと消えず。
ツルツルと走り回ることがあります。
水は100℃で沸騰するのに、十分に熱いフライパンでは、なぜ長生きするのでしょうか。
答えは、水滴がフライパンにほとんど触れられないからです。
熱すぎる表面に当たった瞬間、水滴の底だけが爆速で蒸発します。
すると足元に、水蒸気のクッションが生まれます。
水滴は自分でつくった蒸気の上に浮く。
これがライデンフロスト効果です。
熱すぎる世界で水滴は、自分の蒸気を断熱バリアへ変えて生き延びています。
💡 ちょうど熱いと水滴は一瞬で消える
フライパンがほどよく熱いとき、水滴は表面へ直接触れます。
底から次々と泡が生まれ、ジュワジュワと激しく沸騰します。
この状態を核沸騰と呼びます。
水滴はフライパンから熱を受け取る。
熱のお小遣いを大量にもらう。そして蒸気になって消えていく。
このとき水滴は、熱の大富豪です。もらった熱を次々に蒸発へ投資します。
だから水滴は短時間で消えます。
💡 熱すぎると蒸気が身代わりになる
ところがフライパンが十分に熱くなると、水滴の底は触れた瞬間に激しく蒸発します。
できた蒸気が、水滴の下に膜をつくります。
水蒸気は液体の水より熱を伝えにくい。
そのため蒸気膜は、熱を渡しにくい断熱バリアになります。
フライパンから水滴へ届く熱が減る、すると水滴は、すぐには蒸発しません。
ここで熱の家計簿が前代未聞の大逆転を迎えます。
フライパンをさらに熱くしているのに、蒸気膜が最強の防衛費として君臨する。
水滴への熱の仕送りは、むしろ届きにくくなるんです。
水滴は蒸気を身代わりにして、熱の請求書を強烈にブロックしています。
💡 水滴は天然のホバークラフトになる
蒸気膜が水滴を持ち上げる。
するとフライパンと水滴の摩擦は、ほぼなくなります。
水滴は天然のホバークラフト状態です。
フライパンのわずかな傾き。
表面の細かな凹凸。
自分の底面から吹き出す蒸気の偏り。
こうした小さな力でも、水滴は滑り出します。
まるでエアホッケーのパックです。水滴は自分の蒸気を下から噴射し、全方位へハズレ値のスピードで滑走します。
水滴は外へ飛びたいわけではありません。
摩擦が消えた世界で、自給自足の蒸気ジェットに押されて強制出荷されているだけなんです。
💡 ガチ計算：火力を上げたのに冷えなくなる
沸騰には、いくつかの段階があります。
表面温度が低めなら、静かな蒸発です。
少し熱くなると、核沸騰が始まります。泡が次々に生まれます。
ここでは熱が水へよく伝わります。
さらに熱くなると、蒸気が表面を部分的に覆い始めます。
水とフライパンの直接接触が減ります。
その先で安定した蒸気膜ができると、膜沸騰の状態になります。
蒸気膜は断熱材です。熱の通り道が細くなる。
だからフライパンを熱くしても、水滴への熱の移動が急に悪くなる領域があります。

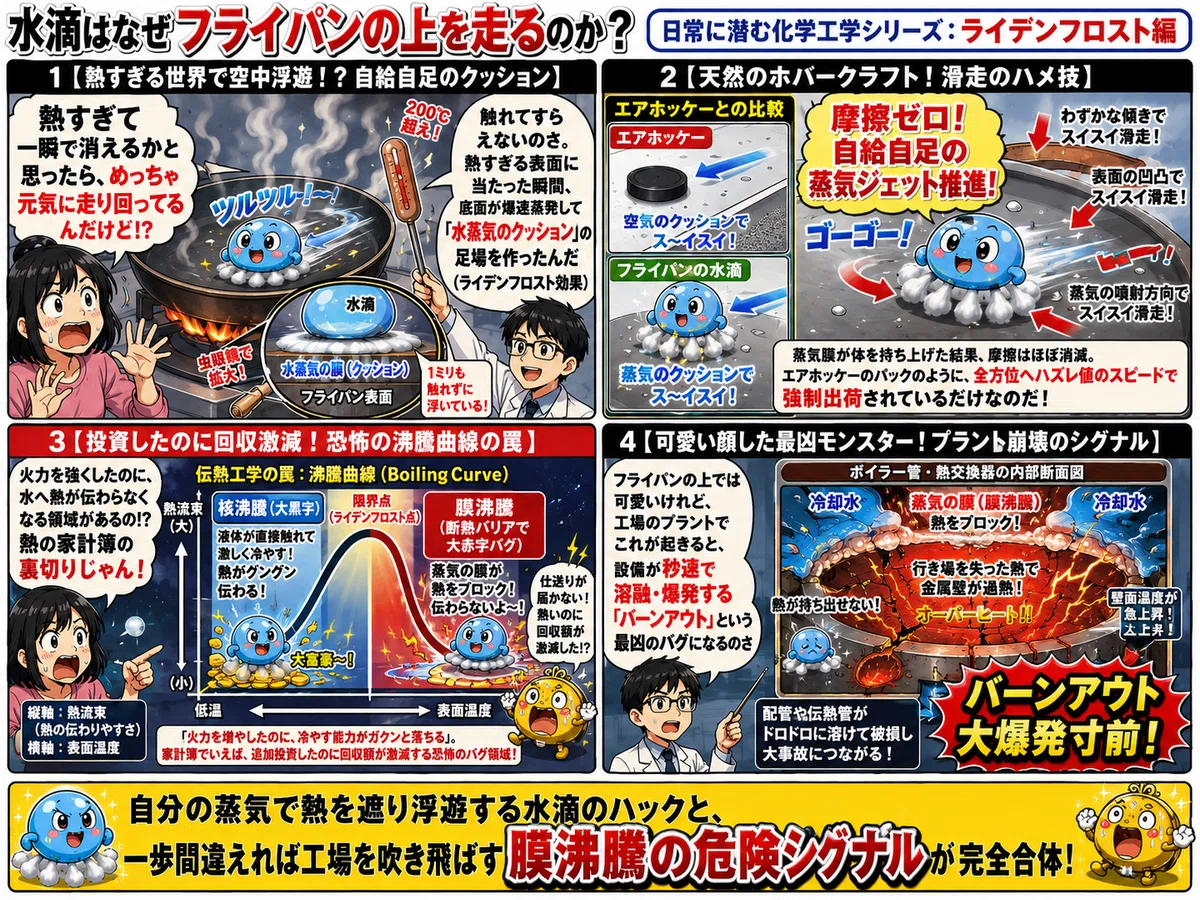

💡 伝熱工学の罠：沸騰曲線
⚫ 適度な温度
液体が直接触れて激しく冷やす
核沸騰の大黒字ゾーン
⚫ 限界付近
蒸気が表面を覆い始める
熱の通り道が不安定になる
⚫ ライデンフロスト状態
蒸気膜が水滴を浮かせる
膜沸騰の断熱バリアゾーン
火力を増やしたのに、冷やす能力がガクンと落ちる。
家計簿でいえば、追加投資したのに、回収額が激減する恐怖の大赤字バグです。
💡1秒ワーク
フライパンに水滴を落としたとき、次のどちらがライデンフロスト効果に近いでしょう？
⚫ ジュワジュワと泡立って一瞬で消える
⚫ 丸い水滴がツルツルと走り回る
正解は、ツルツル走り回る方です。
水滴の下に蒸気膜ができ、フライパンから浮き上がっている可能性があります。
ただし高温のフライパンは危険です。
触れたり、水を大量に入れたりしない。観察するときも安全第一です。
💡実はこれも化学工学
⚙️ 核沸騰と膜沸騰
⚙️ 熱交換器の限界熱流束
⚙️ 蒸気膜による伝熱低下
⚙️ ボイラー管の過熱リスク
⚙️ バーンアウトを防ぐ冷却設計
工場では、沸騰は便利な熱移動です。
ボイラーや蒸発器では、液体が熱を受けて蒸気になります。
このとき核沸騰は、熱を運ぶ優秀な働き者です。
でも蒸気膜ができると話が変わります。
冷却水が金属表面へ触れにくくなる。
熱を持ち出せなくなる。
すると行き場を失った熱によって、金属壁の温度が急激に上がるおそれがあります。
これがプラントエンジニアが恐れるバーンアウトや焼損につながる危険な状態です。
配管や伝熱管が過熱されれば、設備の損傷や重大事故の原因になりかねません。
フライパンの上を走る水滴は可愛い。
でもプラントでは、熱交換を止めかねない危険信号なんです。
✅まとめ
✅ 十分に熱い表面では、水滴の底が急に蒸発する
✅ 水蒸気の膜が水滴を浮かせる
✅ 蒸気膜は熱を伝えにくい断熱バリアになる
✅ 摩擦が小さくなり、水滴は滑りやすくなる
✅ 工場では膜沸騰が過熱や焼損につながることがある
つまり👇
⚪ 前半 → 水滴が自分の蒸気を足元へ展開し、フライパンからの熱を遮る「蒸気膜形成・断熱浮遊システム」
⚪ 後半 → 摩擦をほぼ消した水滴が小さな蒸気ジェットで走り回る「膜沸騰・ホバークラフト滑走システム」
が完全合体していたんです。
※私たちは水滴がフライパンの上を走るたびに、自らの蒸気を断熱材へ変え、熱すぎる世界で生き延びる極小の浮遊プラントを見ているのかもしれません。
✍️あとがき
これまでのシリーズでは、
🎈 気球が温度差で空へ浮かび
🌪️ ジェットファンが空気を強制的に運び
🏎️ カーブが慣性で体をドア側へ寄せ
🌪️ 台風が地球の自転で渦を巻き
🛡️ 防御魔法が衝撃を面へ分散し
⛰️ トンネルが山の重さを地盤へ受け流してきました。
そして今回は、フライパンの上を走る水滴。そこでは、
⚫ 核沸騰
⚫ 膜沸騰
⚫ 蒸気膜
⚫ 断熱
⚫ 熱流束
が同時に起きていました。
しかもその正体は、「自分の蒸気で熱を遠ざける極小断熱浮遊プラント」だったんです。
フライパンの水滴は、熱に負けているように見えます。
でも実際には、蒸気の足場をつくり、熱の流れを変えています。
家庭のキッチンで起きる小さな現象は、ボイラーや熱交換器の安全設計へつながっています。
日常に潜む化学工学。今度は熱々のフライパンを走る、小さな水滴の下にありました。
