知識ゼロからのPLC・制御入門ロードマップ——何をどの順で学ぶか

「PLCを覚えてくれ」「制御ができるようになって」——生産技術や設備保全に配属されると、避けて通れないのがPLC（シーケンス制御）です。

でも、いざ学ぼうとすると情報がバラバラで、「何から手をつければいいのか」がわからない。専門書はいきなり難しいし、ネットの情報は断片的。結局「現場で先輩に聞きながら、なんとなく」になりがちです。

今回は、知識ゼロからPLC・制御を学ぶためのロードマップを、「何を・どの順で」学べばいいかという視点でまとめます。遠回りせず、現場で使えるようになるための順番です。

大前提：PLCは「現物を触りながら」覚える

最初に大事なことを。PLCは、本を読むだけでは身につきません。実際に動かして、自分の目で「入力で出力が変わる」のを見ることが最大の近道です。

理屈を完璧に理解してから触ろうとすると、いつまでも始められません。「ざっくり理解 → 触る → わからないところを調べる」のサイクルで進めるのが、結局いちばん速い。このロードマップも、その前提で組んでいます。

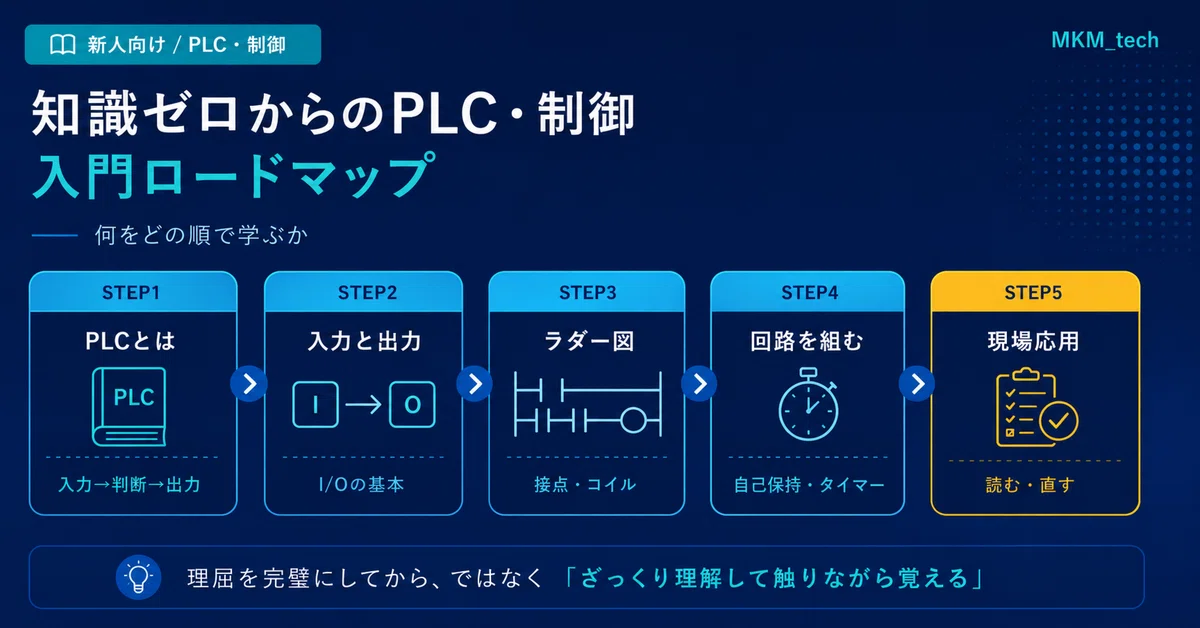

ロードマップ全体像（5ステップ）

STEP1：そもそもPLCとは何かを知る（全体像）
STEP2：入力と出力の基本を理解する（I/O）
STEP3：ラダー図の基本を覚える（言語）
STEP4：簡単な回路を自分で組んでみる（実践）
STEP5：実際の設備で読む・直す（現場応用）

知識ゼロなら、この順番で進めるのが王道です。1つずつ見ていきます。

STEP1：そもそもPLCとは何かを知る

学ぶこと

まず、PLCが「何をするものか」の全体像をつかみます。

• PLC＝Programmable Logic Controller。設備を自動で動かす"頭脳"

• 「センサーなどの入力を受けて、プログラム通りに出力（モーター・ランプ等）を動かす」装置

• リレー回路（昔の配線で組んだ制御）を、プログラムで置き換えたもの

ポイント

ここでは細かい仕組みより、「入力 → 判断（プログラム） → 出力」という流れをイメージできればOK。「ボタンを押す（入力）と、ランプが点く（出力）。その間の判断をPLCがしている」——この感覚を持つことが出発点です。

STEP2：入力と出力の基本を理解する（I/O）

学ぶこと

PLCの基本は「入力（インプット）」と「出力（アウトプット）」。まずここを押さえます。

• 入力：押しボタン、センサー、スイッチなど（PLCに信号を送るもの）

• 出力：ランプ、モーター、ソレノイドバルブなど（PLCが動かすもの）

• ON/OFF（1/0）でやり取りする、という基本

ポイント

実際の設備で「これは入力、これは出力」と指させるようになると、一気に理解が進みます。入出力の一覧（I/Oリスト）を見て、「このセンサーはどの番号の入力か」を追えるようになるのが目標です。

STEP3：ラダー図の基本を覚える（プログラムの言語）

学ぶこと

PLCのプログラムは、多くの場合「ラダー図」という、はしご（ladder）状の図で書きます。

• 接点（a接点・b接点）：入力の条件を表す

• コイル：出力を表す

• 「この入力がONなら、この出力をONにする」という論理を、図で組む

• 基本のAND（直列）・OR（並列）の考え方

ポイント

ラダー図は、電気のリレー回路を図にしたもの。「スイッチが入ったら電気が流れてランプが点く」という回路図のイメージがあると、すんなり入れます。まずはa接点・b接点・コイル・自己保持回路——この基本要素を覚えるのが第一目標です。

STEP4：簡単な回路を自分で組んでみる（実践）

学ぶこと

知識を入れたら、必ず手を動かします。シミュレータや練習用PLCで、簡単な回路を自分で組んでみます。

• ボタンを押すとランプが点く（基本）

• ボタンを離してもランプが点いたまま（自己保持回路）

• 別のボタンで消す（リセット）

• タイマーで一定時間後に動かす

ポイント

自己保持回路とタイマーが組めれば、PLCの基本は一通り押さえたと言えます。実際に組んで「思った通りに動いた／動かなかった」を経験することが、何より身につきます。動かないときに「なぜ？」と原因を追う作業が、最高の勉強になります。

STEP5：実際の設備で読む・直す（現場応用）

学ぶこと

基本ができたら、実際の設備のPLCプログラムを読みます。

• 現場の設備のラダー図を開いて、動きを追う

• 「この設備が止まったのは、どの条件が成立していないからか」を読み解く

• 簡単な変更（タイマー値の調整など）をしてみる

• コメント（注釈）の書き方も学ぶ（後任者のために重要）

ポイント

最初は、他人が書いた複雑なプログラムは難しく感じます。でも、STEP1〜4の基本があれば、「ここが入力、ここが出力、この条件で動く」と少しずつ追えるようになります。トラブル時に「どの条件で止まったか」を読めるようになるのが、現場で求められる実力です。

学ぶときの3つのコツ

① メーカーを1つに絞って覚える

PLCは三菱・キーエンス・オムロンなどメーカーごとに操作が違います。最初は自社で使っているメーカー1つに絞って覚える。基本の考え方は共通なので、1つ覚えれば他にも応用が効きます。

② わからない用語はその都度つぶす

デバイス、接点、コイル、スキャン……専門用語が次々出てきます。「なんとなく」で流さず、1つずつ意味を調べてつぶしていく。用語がわかると、急に視界が開けます。

③ 現場のプログラムを"教材"にする

一番の教材は、自社の設備のプログラムです。実際に動いているものを読むと、生きた知識が身につきます。先輩に「これ、どういう意味ですか？」と聞きながら読むのが、最速の上達法です。

まとめ

| STEP | 学ぶこと |
|---|---|
| 1 | PLCとは何か（入力→判断→出力） |
| 2 | 入力と出力の基本（I/O） |
| 3 | ラダー図の基本（接点・コイル・自己保持） |
| 4 | 簡単な回路を自分で組む（実践） |
| 5 | 実際の設備で読む・直す（現場応用） |

PLC・制御は、知識ゼロからでも、順番通りに進めれば必ず身につきます。大事なのは「理屈を完璧にしてから」ではなく、「ざっくり理解して、触りながら覚える」こと。

まずはSTEP1、「PLCは入力を受けて出力を動かす頭脳」という全体像から。そして、できるだけ早く現物を触ってみてください。動くものを目で見た瞬間に、理解は一気に進みます。
