FP7208｜单颗 IC 搞定 RGBWY 五路调光！解决便携补光灯工程师踩过的那些坑

前言：做 RGBWY 补光灯，你是不是踩过这些坑？

开发便携摄影补光灯、直播棒灯、户外氛围灯时，很多工程师都会遇到这几个头疼问题：
❌ 电池电压跌落，灯具亮度跟着往下掉；
❌ PWM 调光拍照出现滚动频闪，手机相机拍出来条纹严重；
❌ 做多路混光，需要多颗驱动芯片，BOM 成本飙升，PCB 空间紧张；
❌ MCU 软件逻辑复杂，多路时序、互补逻辑调试到崩溃；
❌ 低压锂电池没电临近截止，芯片直接无法启动；
❌ 上电浪涌大，灯珠容易被冲击损坏。

市面上很多方案，要么多 IC 堆叠成本高，要么调光存在频闪，低压启动能力差。FP7208 非同步升压恒流 LED 驱动，采用「升压恒流 + 后端 MOS 切换」架构，单颗芯片实现 RGBWY 五路混光调色，完美应对以上痛点，成为便携大功率照明热门选型。

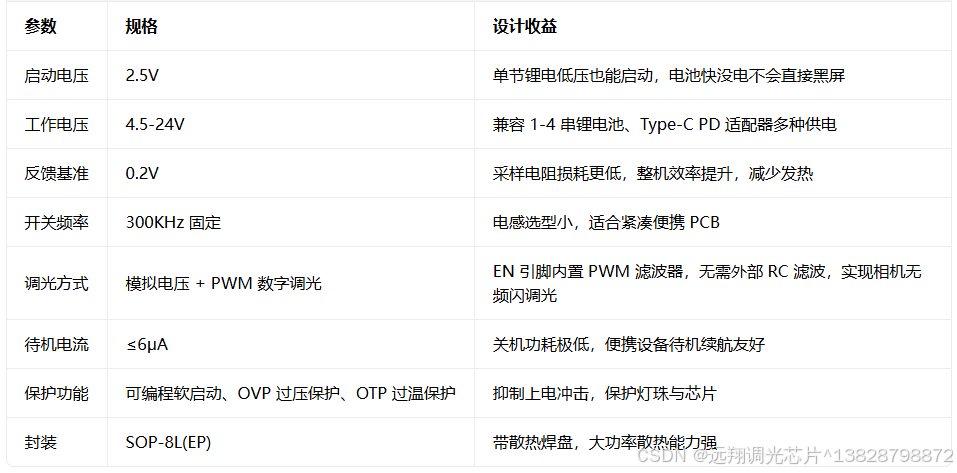

FP7208 核心规格速览

关键架构：外置 NMOS 驱动架构，芯片只负责升压恒流，输出功率由外接 MOS 管决定，方案可以轻松做到几十瓦甚至上百瓦大功率输出。

单颗 IC 如何实现 RGBWY 五路调光？原理讲透

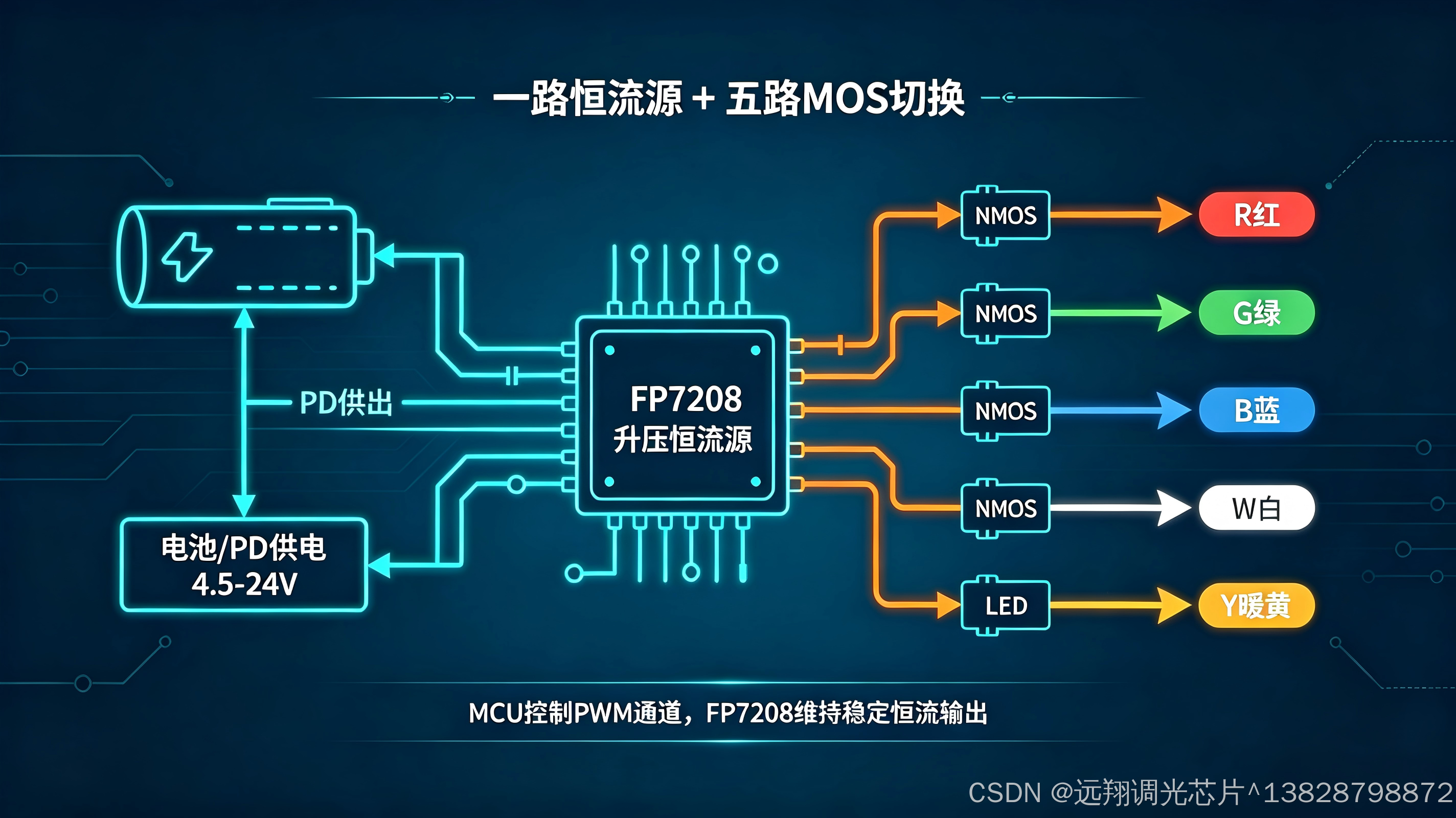

FP7208 本身只有一路恒流输出，五路混光的核心思路：一路电源恒流源 + 后端五路 MOS 做通道切换。

1. FP7208 完成升压、恒流，输出稳定功率母线；
2. MCU 输出 PWM 信号，分别控制 5 路 NMOS 开关；
3. R/G/B 三路独立 PWM 控制，不需要互补逻辑；W 白光 / Y 暖黄光做互补控制，实现色温平滑过渡；
4. EN 引脚 PWM 控制整体总亮度，实现全局调光。

✅两大工程师最爱的优势：

1. 软件负担大幅降低：RGB 三路无需复杂同步互补，仅 W/Y 需要简单互补，MCU 代码开发、调试难度大幅下降，不用折腾复杂时序逻辑。
2. 电池电压跌落亮度不垮：电池电压下降，芯片自动提升占空比维持恒流输出，电池从满电用到低压截止，灯具亮度基本保持一致，便携灯具体验大幅提升。

实际落地应用场景

1. 摄影直播补光灯：棒灯、平板补光灯、瘦腿灯，RGBWY 全彩，相机拍摄无频闪，锂电池 + PD 双供电；
2. 美容仪 / 美容面罩：多路光谱 LED，恒流保证每颗灯珠亮度一致性；
3. 车载氛围灯、洗墙灯：宽压 4.5‑24V 适配车载电源；
4. 太阳能便携灯、户外照明：2.5V 低压启动适配太阳能电池板输出；
5. LED 模组、显示背光大功率 LED 灯串驱动。


⚠️工程师调试必看｜FP7208 常见踩坑点 & 解决方案

来自大量样板调试的真实经验，帮你少走弯路

1. 现象：五路同时点亮亮度不均匀

原因：各路 MOS 导通内阻、灯珠压降不一致；
对策：尽量选用一致性 MOS，软件 PWM 占空比做通道补偿，硬件上保证每一路走线阻抗尽量一致。

2. 现象：低亮度调光抖动，相机拍摄出现频闪

对策：EN 引脚 PWM 频率建议≥10kHz；调色 MOS 的 PWM 建议 16kHz 以上；充分利用芯片内置 PWM 滤波，不要过低占空比工作。

3. 现象：上电瞬间灯珠闪一下，冲击大

对策：SS 引脚外接电容，调整软启动时间，抑制上电浪涌电流。

4. 现象：LED 开路损坏芯片

对策：正确配置 OVP 过压保护电阻，设置 OVP 阈值高于灯串最大电压 3‑4V，避免开路高压击穿器件。

5. 选型区分 FP7208 / FP7209X / FP7209M

• FP7208：2.5V 最低启动，适合单锂电便携、RGBWY 多路调光；
• FP7209X：150KHz 低频，温升更低，适合追求散热的灯具；
• FP7209M：TSSOP‑14 封装，带短路保护，适合户外大功率高可靠性场景。

总结

很多做便携 RGB 补光方案，习惯采用多路驱动芯片堆叠，BOM 成本高、PCB 布板压力大。FP7208 这套「单 IC 恒流源 + 后端 MOS 多路切换」方案，在成本、布板面积、软件开发难度之间做到很好平衡，是摄影补光、便携氛围灯高性价比的优选方案。
