如何提高Boost升压电路的效率？

如何提高Boost升压电路的效率？

别急着换MOS，先把每一瓦损耗找出来

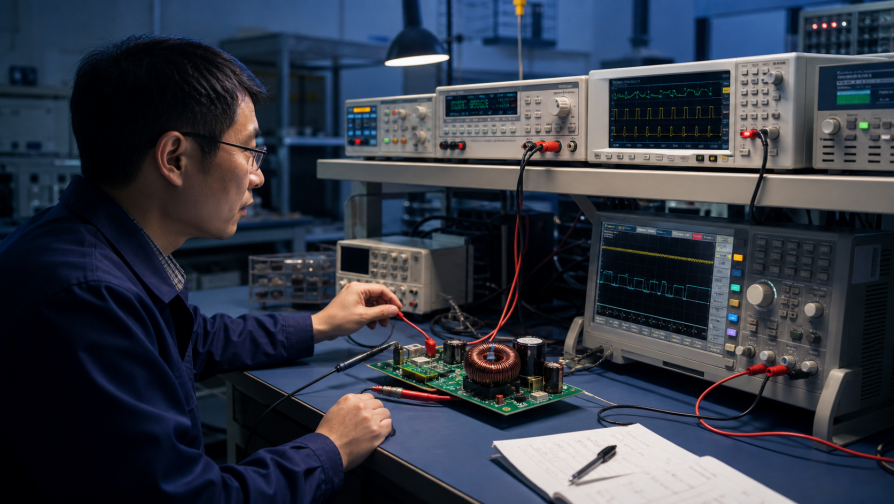

图1  提高Boost效率，第一步不是换料，而是把输入功率、输出功率和发热位置对应起来

先说结论  Boost效率优化没有一颗“万能器件”。低输入电压时常被I²R拖住，高输出电压和高频时常被开关损耗、反向恢复和寄生参数拖住，轻载时又可能输给静态电流与门极驱动。先找主导损耗，再决定改哪里。

同一块Boost板，效率从92%推到95%，看起来只多了3个百分点。可在500 W输出时，这意味着损耗大约从43 W降到26 W，少掉的17 W不仅是电费，还会直接反映在MOSFET结温、电感温升、散热器体积和整机寿命上。

麻烦在于，效率曲线上的每一个点都是多种损耗叠加的结果。只盯着最热的器件，有时会换错料；只盯着数据手册里的RDS(on)，又可能把更大的Qg、Coss和反向恢复带进来。真正有效的方法，是先做一张损耗账本。

先把基本关系想清楚：升得越高，输入电流越不客气

理想Boost在连续导通模式下，占空比可以近似写成D≈1−VIN/VOUT。实际电路还要补偿MOSFET、二极管、电感和走线压降，因此真实占空比往往更大。输出功率不变时，输入电压越低，输入电流越高；而导通损耗按电流平方增长，这就是很多Boost在最低输入电压、满载附近最难做效率的原因。

η = POUT / PIN　　IIN ≈ POUT / (η × VIN)

效率评估必须同时注明VIN、VOUT、负载、开关频率和温度。脱离工况谈“效率多少”，信息并不完整。

例如12 V升到48 V、输出240 W，即便按95%效率估算，输入平均电流也已经超过21 A。此时输入连接器、保险丝、铜箔、采样电阻和电感DCR都会进入损耗账本。工程上常见的误区，是把注意力全放在开关管，却忽略了前端那几毫欧。

先判断拓扑是否合适  当升压比很高、占空比长期接近极限时，继续在单相传统Boost上抠器件收益会越来越小。分级升压、交错Boost、耦合电感或其他高增益拓扑，有时比单纯换更贵的MOSFET更有效。

第一步：别凭感觉，先画出损耗地图

Boost的损耗大体可以分成六组：主MOSFET导通与开关损耗、整流器损耗、电感铜损与磁芯损耗、电容ESR损耗、PCB和连接器损耗，以及控制器与驱动损耗。不同工况下，它们的排序会变化，所以优化前至少要测三个点：最低输入满载、标称输入额定负载和轻载。

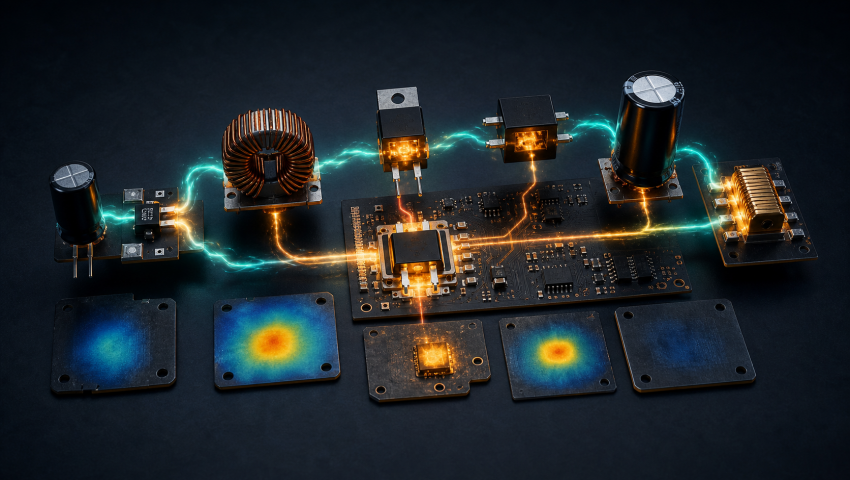

图2  Boost效率不是一颗器件决定的，能量从输入走到输出，沿途每个电阻和每次换流都在收费

注：同一块板在轻载、额定负载和最低输入电压下，主导损耗可能完全不同。先确定工况，再排优先级。

如果有功率分析仪，先把总损耗量出来；再用热像、器件温升、示波器波形和估算公式逐项分摊。某个器件最热，不一定代表它损耗最大，因为封装热阻、铜面积和风道也会改变温度。温度是线索，功率才是账。

第二步：压低导通损耗，但别只看RDS(on)

主MOSFET在导通期间承受电感电流，其导通损耗可粗略理解为I²R。低输入、高负载时，这一项很容易占主导。选择更低RDS(on)的器件确实有效，但数据手册首页通常给的是25℃条件；结温上升后，硅MOSFET的导通电阻会明显增加，最终应按热态曲线估算。

PCOND,MOS ≈ ISW,RMS² × RDS(on)(TJ)　　PCU,L ≈ IL,RMS² × DCR(T)

器件、铜箔和绕组电阻都会随温度变化。初算用典型值，定型时要用热态和上限值复核。

还要看总串联电阻。输入端压接端子、保险丝、分流电阻、过孔和细长铜箔加在一起，可能比一颗MOSFET的导通电阻还大。Analog Devices讨论源阻对DC/DC效率的影响时也强调，电源和连接路径中的耗散不能从变换器效率里凭空消失。大电流Boost板上，四线测量几毫欧电阻往往很值。

低RDS(on)不是单向选择  同电压等级下，芯片面积更大的MOSFET通常RDS(on)更低，但Qg和Coss可能更大。重载导通损耗下降，开关和驱动损耗却可能上升，最后要看总损耗而不是单个参数。

第三步：开关损耗要从器件、驱动和布局三处同时下手

MOSFET开通和关断时，漏源电压与漏极电流会在短时间内重叠。一个常用的首轮估算是0.5×VDS×ID×(tr+tf)×fSW。它不包含全部细节，却能提醒我们：输出电压越高、开关电流越大、边沿越慢、频率越高，开关损耗越难忽略。

PSW ≈ 0.5 × VDS × ID × (tr + tf) × fSW

实际还要加入Coss充放电、门极驱动、二极管反向恢复、寄生振铃及驱动回路损耗。

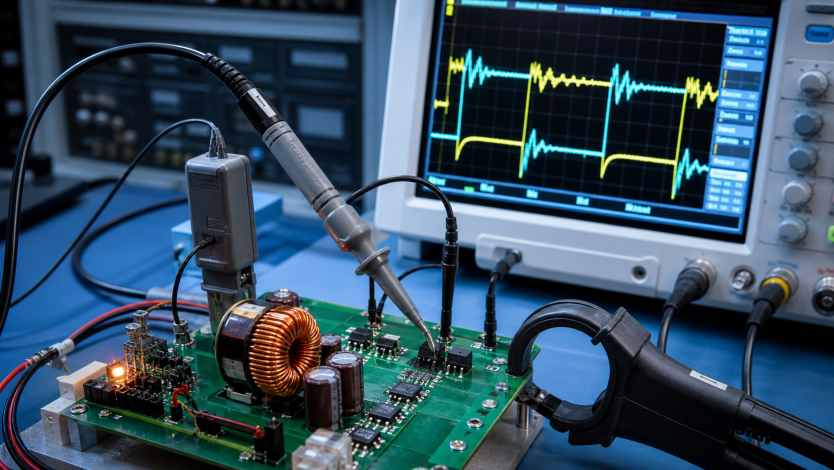

图3  开关波形里真正要看的，是VDS与电流重叠、振铃幅度、换流速度和探头接法

开关频率不是越高越先进。提高频率能缩小电感和电容，却会增加开关、驱动和磁芯损耗。ADI在ADP1612/ADP1613的应用说明中，明确把650 kHz用于更高效率、1.3 MHz用于更小外围，并给出该器件示例中频率翻倍约损失2个百分点的经验。这个数字不能照搬到所有设计，但取舍方向很清楚。

驱动电阻也不是越小越好。门极推得太慢，V和I重叠时间变长；推得太快，寄生电感与Coss形成更强振铃，EMI、过压和误导通风险上升。Infineon的CCM Boost设计资料特别强调Kelvin Source封装和回路：把功率源极电感排除在门极驱动环之外，可以避免L×di/dt电压拖慢开关边沿。

调波形的顺序  先确认探头接法和带宽，再缩小功率换流环与驱动环；然后调整栅极电阻、驱动电压和钳位；最后才用RC/RCD吸收器处理剩余振铃。吸收器能降尖峰，也会消耗功率，参数要靠实测。

第四步：整流器常常是最直接的一瓦

非同步Boost里，输出二极管的平均电流接近输出电流，导通损耗可以先按VF×IOUT估算。对于低压大电流输出，哪怕只有0.5 V压降，也可能是一笔非常直观的损耗；这时用同步MOSFET替代二极管，往往能明显改善效率。

但同步整流不是免费午餐。同步管需要门极驱动，还要处理死区、体二极管导通、反向电流和上下管交越。轻载时，门极驱动和负电流损耗可能大于省下的VF损耗，因此很多控制器会在轻载关闭同步整流或进入DCM/PFM。ADI关于同步整流优化的资料也明确提醒，要把轻载模式一起考虑。

高压CCM Boost还要认真看二极管反向恢复。主MOSFET开通时，整流二极管被硬换流，Qrr会带来额外电流尖峰、损耗和EMI。Infineon的PFC Boost设计指南将低Qrr列为整流二极管的首要选择条件之一，并指出SiC肖特基没有传统PN结反向恢复尾流，适合高频高压场景；代价是成本、结电容和漏电仍要结合工况评估。

一个实用判断  当IOUT×RDS(on)明显低于二极管VF，而且驱动与死区损耗可控时，同步整流才更有优势。低电流、高输出电压或成本敏感场景，优质二极管可能仍是更稳妥的选择。

第五步：电感要同时看DCR、磁芯损耗和饱和

电感是Boost里最容易被“只看感量”误判的器件。DCR决定重载铜损，纹波和频率决定交流绕组损耗与磁芯损耗，饱和电流决定最坏工况能不能扛住。TI关于Boost电感的应用报告把损耗拆成DC和AC两部分：高负载时DCR占比更高，交流部分则包含磁滞、涡流和趋肤效应。

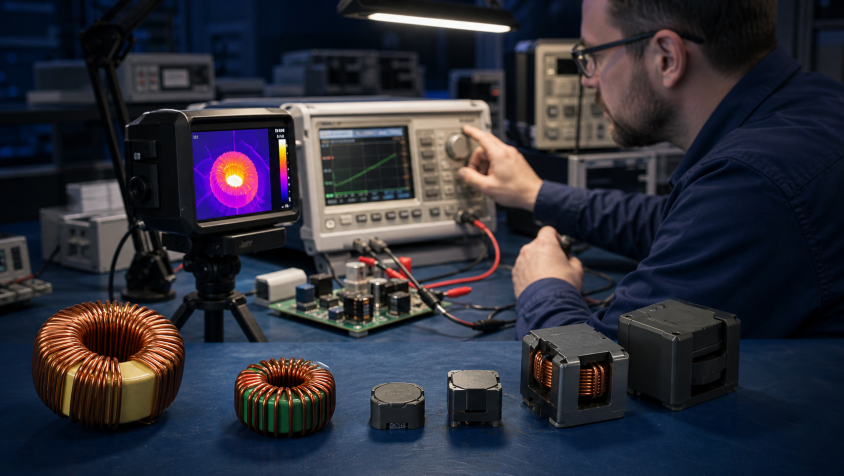

图4  同样的感量，不同磁芯、绕组和尺寸会给出完全不同的DCR、温升与高频损耗

电感值增大可以降低纹波和峰值电流，但通常意味着更多匝数、更高DCR或更大体积；电感值减小则可能降低DCR，却会提高RMS电流、峰值电流和磁芯摆幅。正确做法不是追一个固定“20%或30%纹波”经验值，而是在最低输入、最高占空比、最高温度下，同时检查峰值电流、RMS电流、饱和裕量和总损耗。

还要留意热饱和。有些电感室温下电感量和饱和电流看起来足够，热稳态后磁导下降、纹波变大，MOSFET与整流器电流也会跟着上升。电感一旦接近饱和，效率下降往往不是线性的，而是突然变差。

样品比较要公平  让候选电感在同一板子、同一输入输出、同一频率和同一风道下跑到热稳态，再比较效率和温升。只用LCR表在室温、小信号下测感量，无法代表Boost里的真实表现。

第六步：把热环路缩小，别让寄生参数替你设计

Boost最关键的高di/dt回路，是主MOSFET、整流器和输出电容构成的换流环。这个环路面积越大，寄生电感越大，VDS尖峰、振铃和EMI越难控制。输出高频电容应尽量贴近整流器和功率地回路，主MOSFET、二极管与电容之间少绕路、少过孔。

门极驱动环也要独立收紧，驱动地优先回到MOSFET源极的安静参考点，避免与大电流功率回路共用一段高di/dt铜箔。电流采样则要做Kelvin连接，差分采样线成对、远离开关节点。布局做对后，往往可以在不降低开关速度的情况下减小振铃，比单纯加大栅极电阻更有效率。

输出电容也不能只看容量。Boost输出端承受脉动电流，ESR会产生纹波和热损耗；输入端的线缆与电源内阻则会在大电流下吃掉电压和效率。多颗电容并联可以降低ESR和RMS应力，但要核对谐振、温升、寿命和实际布局，而不是在BOM里简单堆容量。

第七步：高功率时，交错与同步往往比单相硬扛更划算

功率继续提高后，单相Boost的电感、电流纹波和器件热应力会变得集中。两相交错把输入电流分给两个相位，并让两相PWM错开180°，输入与输出纹波可以部分抵消。这样不仅减轻电容RMS电流，也能把热源分散到更多器件和铜面积上。

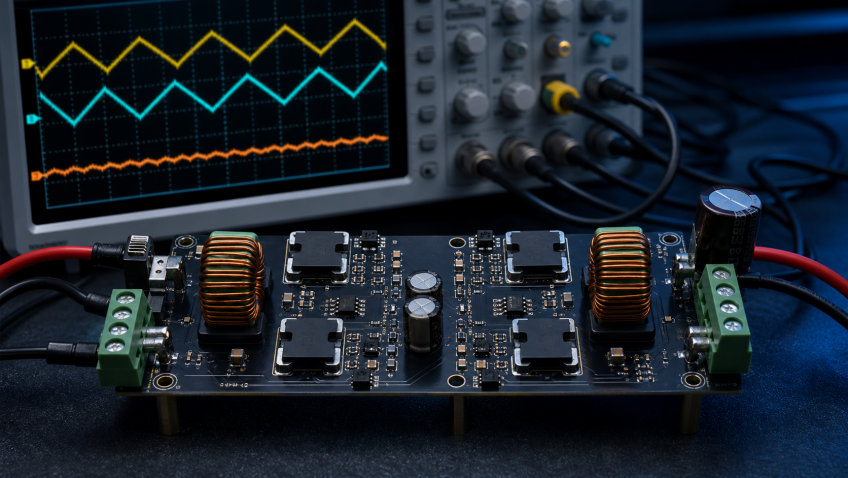

图5  两相交错把电流和热分开，叠加后纹波更小，但相位均流与轻载管理必须跟上

交错不是天然高效。多一相就多一套MOSFET、驱动和静态损耗，轻载时如果所有相位都工作，效率反而可能下降。成熟的多相控制器通常会做相位均流和Phase Shedding：重载多相分担，轻载关闭部分相位。TI关于多相GaN升降压方案的技术资料也把相位关断视为改善轻载效率的重要手段。

什么时候值得做交错  当单相的电感纹波、输入电容RMS电流、器件温升或铜箔电流密度已成为瓶颈时，交错收益最明显。功率不高、负载很轻或成本空间紧张时，先把单相布局和器件选型做好。

最后一步：用一套可重复的办法验证，而不是只看仪表跳数

效率测量看似简单：输入功率减去输出功率。但Boost输入电流较大，测试线压降和接触电阻很容易把结果带偏。电压采样点必须落在板端，输入和输出都尽量使用Kelvin四线连接；功率分析仪的电流量程、带宽和零点也要与开关电源工况匹配。

建议固定一张测试矩阵：最低、标称和最高输入电压下，分别扫10%、25%、50%、75%和100%负载；每个点运行到热稳定，再记录输入功率、输出功率、效率、开关波形和关键器件温度。这样才能判断改动是改善了整条曲线，还是只把峰值挪到了另一个点。

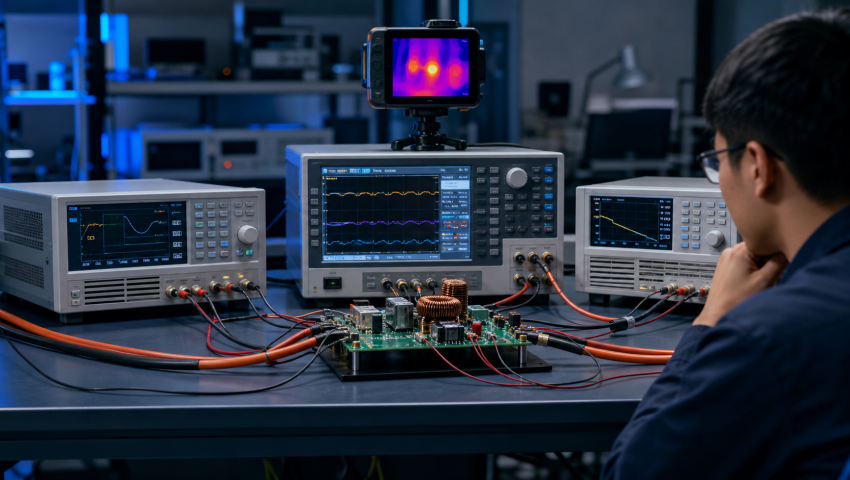

图6  效率、波形和热像要在同一工况下对应，四线测量能避免线缆压降混进结果

一次只改一个变量  换MOSFET时保持频率和驱动不变；改栅极电阻时同时记录振铃和温升；换电感时跑到相同热稳态。否则几个变量一起变，效率提高了也不知道功劳归谁。

写在最后

提高Boost效率，本质上是在导通损耗、开关损耗、磁性器件损耗、体积、EMI、成本和动态响应之间重新分配预算。低输入大电流先抓I²R，高压高频先抓换流与寄生，轻载先抓静态电流、驱动和工作模式，高功率则要认真考虑交错与相位关断。

真正成熟的优化，不是把某个器件换到规格表最好看，而是让效率曲线在目标工况里更高、温升更低、波形更干净，而且结果可以被下一轮测试重复出来。先把损耗找准，再决定每一分钱和每一平方毫米花在哪里。

延伸阅读

以下资料来自器件厂商的应用说明和设计指南，适合在损耗估算、器件选型与测试验证时对照使用：

Analog Devices：How to Apply DC-to-DC Step-Up (Boost) Regulators Successfully —— Boost占空比、输入电流、频率与电感选择的基础取舍。

TI：Inductor Selection in Boost Converters for LCD Backlight Applications —— 电感DCR、RMS电流、磁芯损耗、趋肤效应和CCM/DCM分析。

Infineon：PFC CCM Boost Converter Design Guide —— Boost MOSFET损耗、Kelvin Source、整流二极管Qrr和SiC器件选型。

Analog Devices：How to Optimize Performance When Using Synchronous Rectification —— 同步整流的导通收益、门极驱动、死区与轻载模式。

Analog Devices：Source Resistance - The Efficiency Killer in DC-DC Converter Circuits —— 电源内阻、连接路径压降与整机效率之间的关系。
