地网腐蚀AI识别算法全解析:从锈蚀图像到地下腐蚀快速定位

一座运行了 15 年的 220kV 变电站,地表设备完好、仪表读数正常,没人知道脚下 0.8 米深处,主接地网的一段镀锌扁钢已经锈蚀到原截面的三分之一。直到一次雷击,接地网未能有效泄流,地电位反击烧毁了保护装置,全站失电——事后开挖才发现,故障点的扁钢几乎锈断。

这不是孤例。接地网是埋在地下的"电力生命线":正常时它默默无闻,故障时它是泄放雷电流与短路电流的最后一道屏障。问题在于,它埋在地下,看不见、摸不着,腐蚀是一个以年为单位缓慢推进的过程,等到接地电阻测试异常或事故发生时,往往已经错过了最佳维护窗口。

近年来,AI 识别算法正在改变这一局面:结合锈蚀图像识别、电磁成像反演、腐蚀速率预测与多模态融合,运维人员可在不开挖或少开挖前提下判断腐蚀等级、定位腐蚀支路、预测发展趋势,把"事后抢修"推进到"预防性维护"。本文系统拆解其腐蚀机理、方法演进、算法体系、快速定位、数据训练、系统部署与决策支持。

一、接地网腐蚀:看不见的地下风险

1.1 接地网是什么:埋在地下的泄流网络

接地网是敷设在变电站、发电厂、输电杆塔基础下方的金属网络,通常由镀锌扁钢、角钢或钢管焊接而成,网格间距常见5-10 米,埋深0.6-1 米。它承担三项职责:为雷击与短路电流提供低阻抗泄放通道、维持全站等电位连接、保障接触电压与跨步电压安全。一旦腐蚀导致截面减小、连接断裂,接地电阻逐年抬升,故障时无法有效泄流,可能引发设备烧毁、保护误动甚至全站停电。

1.2 腐蚀机理:以电化学腐蚀为主

接地网金属在土壤中的腐蚀分化学腐蚀、电化学腐蚀与微生物腐蚀三类,工程实践表明电化学腐蚀危害最大。土壤是多孔电解质,金属表面因组织不均形成无数微观原电池:阳极区铁溶解为Fe²⁺,阴极区消耗电子,二者结合后进一步氧化为铁锈,金属截面被逐年削薄。

影响腐蚀速率的关键土壤因素包括:

因素

作用机理

高风险特征

含水量与含氧量

水膜构成电解质,氧气参与阴极反应

干湿交替区域(水位变动带)腐蚀最快

pH 值(酸碱度)

酸性土壤加速阳极溶解

酸性土壤腐蚀重于碱性,红壤区 pH 可低至 4.2

氯离子 Cl⁻

穿透钝化膜,形成可溶性产物,引发点蚀

沿海盐碱地,点蚀速率可达均匀腐蚀的数十倍

土壤电阻率

电阻率越低,电化学回路越通畅

低电阻率区域往往腐蚀更活跃

杂散电流

直流泄漏电流在金属表面强制阳极溶解

靠近直流设备、轨道交通的区域

微生物

硫酸盐还原菌等在厌氧环境加速腐蚀

低洼、黏重、长期浸水土壤

工程经验还发现明显的"部位差异":电缆沟内的接地扁钢比直埋土壤中腐蚀更严重(潮湿、通风、干湿交替);接地引下线比水平主网干线腐蚀更严重(靠近地表、氧气充足)。这些规律是AI 模型设置巡检优先级时的重要先验知识。

1.3 腐蚀的危害链条

腐蚀沿一条清晰的物理链条放大风险:金属截面减小 → 导体与接触电阻上升 → 接地电阻逐年增长(部分酸性红壤区年均增长率可达 7.5% 量级)→ 故障时泄流不足、地电位升高 → 反击烧毁设备、保护误动、人员触电。公开行业资料显示,接地系统腐蚀老化导致的供电故障频发,2022 年相关电气火灾占比约 18%。一次接地失效事故的损失,远高于全生命周期检测维护投入。

1.4 腐蚀等级如何划分

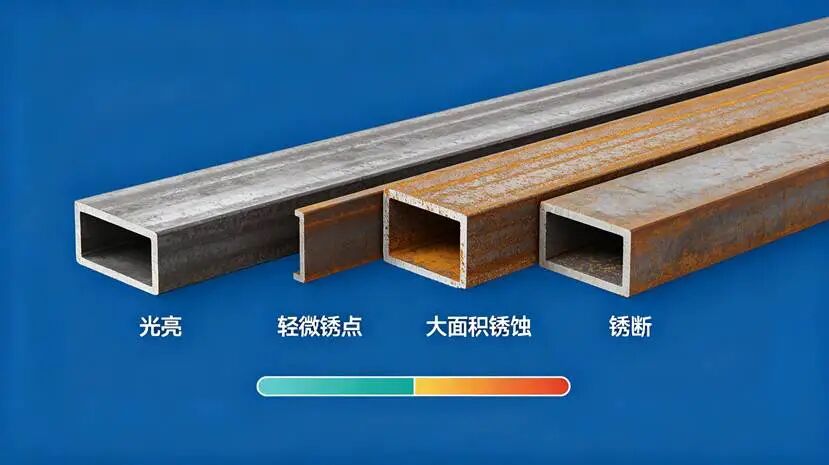

AI 识别的前提,是把"腐蚀程度"变成可量化、可标注的等级。工程与研究中通常按截面损失率或表面锈蚀面积占比,划分为四级:

等级

外观与截面特征

处置策略

Ⅰ级(轻微/光亮)

镀层基本完好,少量浮锈,截面无损失

正常巡检周期,记录基线

Ⅱ级(中等)

局部锈点、锈斑,截面损失较小

缩短检测周期,纳入观察清单

Ⅲ级(严重)

大面积锈蚀、起皮,截面明显减薄

计划开挖验证与补强/更换

Ⅳ级(极重/锈断风险)

截面损失过半、局部锈断或濒临断裂

立即处置,优先安排停电检修

近年的学术研究进一步把分级"图像化、定量化":例如基于光学图像 HSV 色彩空间计算锈蚀面积分数 S_corr,并用 CIEDE2000 色差指标对照构件初始外观进行校验,形成四级腐蚀标签。这种可计算的分级标准,正是 AI 模型训练标注的基础。

二、传统检测方法及其局限

在 AI 介入之前,接地网腐蚀检测主要依赖以下几类方法,各有适用范围,也各有明显短板。

方法

原理

优势

局限

开挖检查

人工挖开覆土,直接目视/测量扁钢截面

结果最直接、最准确

破坏地面、成本高、只能抽检、无法全域覆盖

接地电阻测试

测量接地装置整体接地电阻

操作简单、有规范依据

只反映整体结果,无法定位腐蚀点,受土壤湿度影响大

导通/环路电阻测试

测量接地引下线之间的导通电阻

可发现断裂与虚接

需大量测点,仍属间接推断

目视/经验判断

检查可见引下线、电缆沟扁钢锈蚀

零设备成本

依赖个人经验,地下部分完全不可见

这些方法的共同问题可以归纳为三点:

①"整体指标"掩盖"局部缺陷"。接地电阻是全网络的综合值,一段扁钢锈断,可能被其他完好支路"平均"掉,整体电阻仍在合格范围内,形成"指标合格、隐患已存"的假象。

②"抽检"代替不了"普查"。开挖只能选择有限点位,腐蚀却可能发生在任意支路。抽检覆盖率低,漏检概率高。

③"发现即晚期"。从腐蚀启动到截面损失过半是一个多年的渐进过程,传统方法往往要等到腐蚀严重到影响电气参数时才能发现,错过了成本最低的早期干预窗口。

三、技术演进:从人工开挖到 AI 识别

接地网腐蚀检测技术大致经历了四代演进,AI 是最新一代的核心驱动力。

第一代:破坏式检测——以开挖检查为代表,"挖开看",准确但昂贵、不可持续。

第二代:电气参数检测——接地电阻、导通电阻测试,从"看金属"转向"测电气量",实现了非开挖,但只能得到整体或少量点位的间接指标。

第三代:物理成像无损检测——瞬变电磁法(TEM)、超声导波(兰姆波)、探地雷达(GPR)、电阻抗成像(EIT)、太赫兹层析、磁场拓扑成像等技术出现,实现了"不开挖成像",但反演计算复杂、结果依赖专家解读,难以规模化。

第四代:AI 智能识别——用深度学习处理三类数据:一是开挖/巡检的锈蚀光学图像(语义分割、目标检测、等级分类);二是物理成像数据(用神经网络替代传统反演,如TEM 视电阻率成像用ANN 求解逆问题、EIT用条件生成对抗网络重构);三是土壤与电气时序数据(腐蚀速率预测)。AI让"成像"自动变成"结论",让"检测"自动走向"定位与预测"。

代际

代表手段

输出

核心短板

第一代

开挖检查

单点真实截面

破坏、抽检、成本高

第二代

接地/导通电阻

整体电气指标

无法定位、易被平均

第三代

TEM/超声/GPR/EIT 成像

地下图像/断面

反演难、依赖专家

第四代

深度学习识别与反演

等级、位置、趋势

依赖数据质量与样本积累

四、AI 识别算法体系:四条技术路线

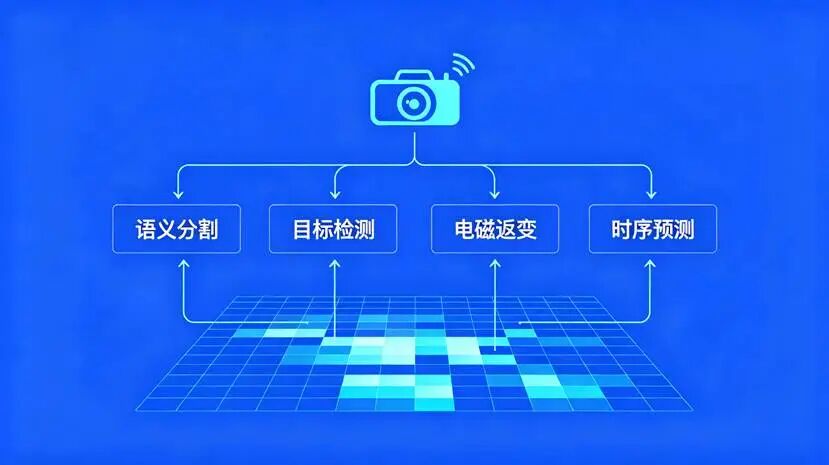

地网腐蚀 AI 识别不是单一模型能覆盖的任务,工程上形成了四条互补的技术路线:视觉识别、物理成像 AI 反演、腐蚀速率预测、多模态融合。

4.1 路线一:锈蚀光学图像识别

这是最直观的路线,处理对象是开挖露出的扁钢、电缆沟内可见接地体、接地引下线的光学图像。它又分为三个层次:

(1)传统颜色特征量化。锈蚀区域在 HSV 色彩空间中具有稳定的色调(H)与饱和度(S)特征。通过设定颜色先验,逐像素判定是否属于锈蚀,计算锈蚀面积占比 S_corr(锈蚀像素数/构件总像素数),再按阈值映射为四级腐蚀等级。为消除"新构件本身颜色不同"的偏差,还可引入 CIEDE2000 色差公式,以每个构件的初始外观为基准做"零参照"对比,比固定阈值更鲁棒。

(2)语义分割实现像素级识别。颜色阈值在光照不均、锈迹与泥土混杂时会失效,深度学习语义分割(如 U-Net 及其变体)可以对锈迹、碳化痕迹、金属基体、背景进行逐像素分类,输出锈蚀区域的精确掩膜与面积。相比目标检测只给一个框,分割能精确量化"锈了多大面积、分布在什么位置",是腐蚀等级判定的关键。

(3)目标检测实现快速筛查。在巡检图像/视频中,先用 YOLO 系列、Faster R-CNN 等检测器定位接地构件与明显缺陷(锈断、严重起皮、连接缺失),再对裁剪区域做精细分割与分级,形成"检测—分割—分级"两级流水线。公开研究中,改进 YOLOv5(引入 Transformer 自注意力与焦点损失应对小样本)、CotNet 改进 YOLOv5 等方案已在电力构件检测中取得 94% 以上的精确率。

4.2 路线二:物理成像 + AI 反演(不开挖看地下)

地下不可见部分是难点核心。第三代物理成像技术的瓶颈在于"反演"——从观测信号推断地下结构是典型的病态逆问题,传统数值迭代慢、易发散。AI的介入把反演变成"数据驱动的映射问题":

成像手段

观测信号

AI 方法

输出

瞬变电磁 TEM

二次感应电磁场

人工神经网络 ANN 直接映射视电阻率图像

地下导体分布与腐蚀异常断面

电阻抗成像 EIT

边界电压/电流

TV-CGAN(全变差条件生成对抗网络)重构

支路腐蚀状态成像

太赫兹层析

太赫兹回波图像

改进 GAN(GANomaly+跳层连接)增强

高对比度故障层析图

探地雷达 GPR

雷达回波剖面

改进 Faster R-CNN(ResNet-50+SE+soft-NMS)

隐性病害位置框选

磁场拓扑成像

地表弱磁场分布

形态滤波+分水岭算法提取拓扑

接地网网格走向与断点

超声兰姆波

单侧双位置导波信号

信号对比与缺陷量化

扁钢缺陷位置与程度

以瞬变电磁法为例,传统反演需反复迭代、现场耗时长,训练好的 ANN 可把 TEM 数据直接映射为视电阻率图像;电阻抗成像中,TV-CGAN 则用全变差正则化改善病态逆问题的重构边界。这些方法的共同思路是:物理模型负责"正演生成训练样本",神经网络负责"快速反演",二者结合兼顾物理合理性与计算效率。

4.3 路线三:腐蚀速率预测(从"现在怎样"到"将来怎样")

识别回答"当前腐蚀等级",预测回答"还能用多久"。腐蚀速率预测模型以土壤理化性质(pH、电阻率、含水量、含盐量、氯离子浓度)与接地电阻增长率为特征,建立环境到腐蚀速度的映射,代表方法包括:

①GA-BP 模型:用遗传算法(GA)优化 BP 神经网络的初始权重,避免陷入局部最优,提升腐蚀速率预测精度;②双模型加权融合:将多个预测模型结果按置信度加权,提升泛化能力;③层次分析+模糊贴近度(EAHP):融合多因素专家权重做综合评估;④时序模型(CNN-BiLSTM 等):对接地电阻、腐蚀指标的长期监测序列建模,捕捉随时间演变的规律。公开研究显示,优化后的反演/预测模型拟合优度可优于 0.95,显著优于传统 CNN 与单一模型。

4.4 路线四:多模态融合(视觉 + 电气 + 环境)

单一数据源都有盲区:图像只能看可见部位,电磁成像分辨率有限,电气参数无法定位。更可靠的方案是多模态融合——把视觉识别、电磁/雷达成像、接地电阻与绝缘阻抗等电气量、土壤环境参数统一建模,用电气信号与图像特征跨模态关联,再以帧差法、光流法捕捉连接松动趋势,互相校验、降低误报。

路线

数据输入

解决的问题

局限

视觉识别

光学图像/视频

可见部位锈蚀分级

看不到地下

成像 AI 反演

电磁/雷达/超声信号

不开挖地下成像

依赖物理建模与样本

速率预测

土壤与电气时序

发展趋势与剩余寿命

精度依赖长期数据积累

多模态融合

图像+电气+环境

交叉校验、降低误报

系统复杂度与成本较高

五、腐蚀快速定位:从"知道有腐蚀"到"定位到哪条支路"

对运维而言,"地网有腐蚀"只是第一步,真正有价值的是"腐蚀在哪条支路、哪个节点"——只有定位到具体位置,才能精准开挖、定点维护,避免大面积破土。快速定位涉及三个关键技术问题。

5.1 测点优化:用最少的测点覆盖整张网

接地网支路交织、逐节点测量成本极高。测点优化是在保证"全局可观测性"前提下找到最少测点集合:公开研究显示,7×7 接地网(49 节点)只需选 17 个测点即可满足全部支路腐蚀状态可观测,对多区域轻/中/重度腐蚀均能诊断,较传统方案减少约 22.44% 工作量。方法上通常基于电网络理论分析可观测性,再用优化算法选点。

5.2 拓扑成像:先看清"网",再定位"病"

定位的前提是知道接地网的真实拓扑——而老旧变电站的地网图纸往往缺失或与实际不符。磁场拓扑成像通过在地表扫描弱磁场,用形态学滤波(腐蚀、膨胀)消除随机噪声与异常数据,再用分水岭算法按网格连通特征提取接地网拓扑,公开实验中提取的导体位置误差不超过3%。有了真实拓扑,腐蚀诊断结果才能准确映射到具体支路。

5.3 支路诊断与位置反演

在拓扑已知、测点优化的基础上,AI 模型把观测数据反演为各支路的腐蚀状态:①基于电网络理论,将每条支路的电阻变化(腐蚀导致截面减小、电阻增大)作为待求量;②神经网络/反演算法从测点数据映射到支路电阻分布;③超过阈值的支路被标记为腐蚀点,并在拓扑图上以热力图形式呈现位置与等级。公开研究显示,优化模型的反演结果与真实值拟合优度可优于0.95,对轻、中、重度腐蚀均能区分。超声兰姆波路线则提供了另一种定位思路:在扁钢单侧两个位置分别激励导波,通过对比信号差异实现缺陷的单侧双位置定位,适合引下线等可触及构件。

定位环节

技术手段

公开效果口径

测点优化

可观测性分析+优化选点

7×7 网 17/49 测点,工作量减约 22.44%

拓扑提取

磁场扫描+形态滤波+分水岭

导体位置误差不超过 3%

支路反演

电网络模型+神经网络

拟合优度优于 0.95

构件定位

超声兰姆波单侧双位置法

免开挖/少开挖缺陷定位

六、数据与模型训练:AI 识别的地基

6.1 数据从哪里来

地网腐蚀数据的获取渠道包括:历史开挖检修留存的图像与测量记录、定期巡检拍摄的引下线与电缆沟图像、巡检机器人/无人机采集的可见光与红外影像、电磁/雷达/超声等物理检测数据、土壤理化检测报告、接地电阻长期监测台账。多源数据构成"图像—信号—环境参数"的训练基础。

6.2 样本稀缺与合成数据增强

腐蚀样本(尤其严重腐蚀、锈断样本)天然稀缺,且真实采集成本高,这是模型训练的最大瓶颈。工程上的主流解法是合成数据增强:以少量真实图像为基础,通过颜色先验约束的程序化合成、GAN 生成等方式扩充数据集。公开研究提供了可参考的范式——以 53 张真实图像为基础,跨六种连接器类型生成 240 张颜色先验约束的合成图像,再在合成+真实数据上微调模型,显著缓解了样本不足。此外,针对探地雷达图像,也有研究用GAN 扩充隐性病害样本。

6.3 标注规范

腐蚀标注难点是"边界模糊、等级主观",需建立统一规范:分割任务明确锈蚀/基体/泥土/背景边界;分级任务以可计算指标(S_corr 面积分数、截面损失率)为准绳;多人标注做一致性校验、争议样本专家裁定;物理成像标签来自正演仿真或开挖验证,保证"图像—真值"对应。

6.4 训练优化策略

问题

优化手段

作用

小样本/类别不均衡

焦点损失 Focal Loss、合成增强、过采样

提升严重腐蚀等稀有类别召回

特征不显著

SE 注意力模块、Transformer  自注意力

增强对锈蚀/病害关键特征的响应权重

目标密集相邻

soft-NMS 替代硬 NMS

提升相邻缺陷框的预测精度

成像噪声大

GANomaly、跳层连接、全变差正则

提升低质图像的重建与识别质量

现场光照/环境变化

数据增强(亮度/色温/噪声)、域适应

提升跨站点泛化能力

七、系统架构与部署落地

一套可落地的地网腐蚀 AI 识别系统,通常采用"感知层—边缘层—平台层—应用层"四层架构。

感知层:可见光/红外相机(巡检机器人、手持终端、固定点位)、瞬变电磁仪、探地雷达、超声导波探头、接地电阻在线监测装置、土壤传感器,负责采集图像、物理信号与环境参数。

边缘层:巡检终端或边缘盒子在现场完成图像预处理、锈蚀快速检测与初步分级,离线可用、即时反馈,减少数据回传压力。

平台层:云端/站端服务器承载模型推理、电磁反演、腐蚀速率预测、多模态融合与地网数字孪生模型,沉淀历史数据与腐蚀档案。

应用层:面向运维人员输出腐蚀分布图、风险热力图、检修建议与预警工单。

组件

典型配置

功能

采集终端

高清相机/巡检机器人/手持巡检仪

采集可见部位锈蚀图像

无损检测设备

TEM 仪/GPR 雷达/超声探头

不开挖采集地下信号

边缘计算盒

工业级,搭载轻量检测/分割模型

现场实时识别与初判

监测传感器

接地电阻/土壤温湿度/pH 在线监测

长期时序数据采集

智能平台

服务器+地网数字孪生+算法服务

反演、预测、融合、可视化

移动应用

运维 App/工单系统

任务派发、结果复核、闭环管理

部署模式上,可分为三种:①定期巡检型——运维人员携带巡检仪/机器人按周期采集,平台批量分析,适合大多数站点;②在线监测型——关键站点部署固定传感器与相机,实时监测接地电阻与可见部位,适合枢纽变电站;③专项诊断型——对老旧站、故障站开展 TEM/GPR/超声专项检测与 AI 反演,输出诊断报告与开挖建议。实际项目通常三种模式组合使用。

八、评估指标与公开效果

评估一套地网腐蚀 AI 系统,需要同时考察"识别准不准、定位准不准、预测靠不靠谱、运维省不省"四组指标。下表汇总公开论文与行业资料中的典型口径,具体数值随数据与场景变化,仅供选型参考。

指标维度

指标

公开典型值

说明

图像识别

电力构件检测精确率/召回率

精确率约 94.1%、召回率约 97.8%

改进 YOLOv5 类方案口径

反演精度

预测值与真实值拟合优度

优于 0.95

优于传统 CNN、CNN-BiLSTM

拓扑定位

导体位置误差

不超过 3%

磁场拓扑成像口径

检测效率

测点工作量下降

约 22.44%

7×7 网优化选点口径

测量精度

数字化接地电阻测量误差

控制在 5% 以内

行业数字化资料口径

分级能力

腐蚀等级

四级(轻/中/重/极重)

基于面积分数/截面损失率

需要强调三点:第一,上述数值来自不同论文、不同数据集与实验条件,不能简单横向比较,落地时必须以本站点的验证集为准;第二,AI输出的是"辅助诊断结论",Ⅲ级及以上的处置决策应结合开挖验证;第三,模型上线不是终点,需要用现场新样本持续迭代,防止跨站点、跨土壤类型时性能衰减。

九、面向预防性维护的运维决策支持

AI 识别的最终价值不在"识别"本身,而在支撑运维决策——把检测结果转化为"什么时候、在哪里、做什么维护"。这正是从"被动抢修"走向"预防性维护"的关键。

9.1 腐蚀一张图:地网数字孪生

将接地网拓扑、历次检测结果、腐蚀等级与定位信息叠加到地网数字孪生模型,形成"腐蚀一张图":每条支路、每个节点的当前状态与历史变化一目了然,红色区域即优先处置对象。

9.2 检修优先级排序

资源有限时,AI 结合腐蚀等级、发展速率、设备重要性、故障后果四个维度打分排序:Ⅳ级且位于主变/母线接地通路的缺陷优先停电处理,Ⅲ级纳入近期计划,Ⅱ级加强观察,让检修预算花在风险最高处。

场景

AI 输出

运维动作

变电站定期巡检

可见部位锈蚀分级、地下异常成像

更新腐蚀档案,生成观察/检修清单

老旧站专项评估

全域腐蚀分布、支路定位、速率预测

制定定点开挖与改造方案,避免盲目破土

雷击/短路后排查

快速定位可能受损的接地支路

优先复核故障电流通路,缩短停电时间

改造与延寿决策

剩余寿命评估、防腐方案对比

在"局部更换/阴极保护/整体改造"间决策

输电杆塔接地

塔基隐性病害、接地体腐蚀识别

结合无人机/雷达巡检安排线路检修

9.3 闭环管理

完整的预防性维护闭环是:AI 识别定级 → 生成预警工单 → 派单责任人 → 现场处理并回传图像 → 模型复核 → 归档反哺训练,系统越用越准。

十、挑战与未来趋势

10.1 当前挑战

①地下不可见带来的根本不确定性:无论电磁还是雷达,地下成像都是间接推断,受土壤非均匀性、地下金属管线干扰影响,存在多解性,严重缺陷仍需开挖验证;②样本稀缺与标注困难:严重腐蚀样本少、等级边界主观、跨站点数据分布差异大,模型泛化能力受限;③多模态融合的工程复杂度:图像、电磁、电气、环境数据的时间同步、空间配准、置信度融合都有工程门槛;④物理可解释性要求高:电力行业对结论可靠性要求极高,"黑盒模型给个等级"难以直接采信,需要 AI 结论可追溯到物理依据;⑤标准与评价体系仍在完善:腐蚀分级、检测精度、验收标准尚需进一步统一。

10.2 未来趋势

①物理信息神经网络(PINN)把电磁场、电化学约束写进网络,让反演既快又符合物理规律;②融合长期时序与速率模型,预测支路剩余寿命,从检测走向按状态检修;③巡检机器人、无人机、地下探测机器人协同,实现高频全域感知;④数字孪生叠加电力大模型,支持自然语言问答并自动生成诊断与检修方案;⑤联邦学习让各站数据不出域即可联合训练,破解数据孤岛与单站样本不足。

总结

接地网是电力系统埋在地下的安全底线,腐蚀则是一条以年为单位缓慢推进、却可能在一次雷击中集中爆发的隐性风险。传统检测受困于"看不见、测不全、发现晚",而 AI 识别算法正在系统性地补齐这些短板:用锈蚀图像分割与分级看清可见部位,用电磁/雷达/超声成像与神经网络反演透视地下结构,用测点优化与拓扑成像把腐蚀定位到具体支路,用腐蚀速率模型预判发展趋势,再通过多模态融合与数字孪生把结果转化为可执行的运维决策。

对于一线运维人员,它意味着从"凭经验、靠开挖"转向"看热力图、定点维护",把有限的人力投入到风险最高的位置;对于算法团队,这是一个"物理建模+深度学习+时序预测+多模态融合"高度交叉、且对可靠性要求严苛的实战领域;对于电力企业,它是接地资产管理从"故障抢修"走向"预防性维护"、最终走向"预测性运维"的技术底座。
