（四）激光线扫描-光平面标定

本文详细介绍了基于线激光光平面标定的三维重建技术实践。通过相机内参标定、光平面方程标定等核心步骤，将二维激光图像转换为精确的三维点云数据。文章提供了完整的硬件搭建指南、Python代码实现及可视化方法，并分享了工业应用中的关键避坑技巧与精度提升方案，帮助读者掌握从像素到三维点云的完整重建流程。

单目-线激光三维扫描系统中光刀平面的标定线结构光有结构简单、精度高、测速快等特点，被广泛应用于三维重建领域。线结构光三维扫描系统由一个相机和一个线结构光投射器构成，线结构光投射器将线结构光投射到被测物体表面，相机采集带有线激光的被测物体图像，根据相机和线激光投射器间的相对位置关系，使用激光三角法计算出激光线上的点在相机坐标系下的坐标。激光三角法原理如下图所示，线激光投射的扇形区域可以看作是一个平面...

根据激光三角测量法原理写的线结构光传感器的自动标定程序，之前借助matlab和自己写的几个程序完成的步骤比较复杂，由于cpp容易部署及应用到项目中以及我懒，所以画了一个下午加晚上整了这么一个程序。 标定板使用的是棋盘格标定板，标定线结构光平面方程之前需要先进行相机标定，拍摄的图像如下图所示。 需要按下面要求拍摄30张图像并存入./image文件夹： 图1-9为在平面a上标定板贴合平面平移的图像； 图9-13为在平面a上标定板店起一定高度的不同位姿图像； 图14为在平面a上激光条图像； 图15为在平面a上激

最近因业务需求，需要使用单线激光作为辅助传感器，在相机中获取激光线对应的深度信息进而获取到点云信息，为后续的任务服务，先列个提纲，后续慢慢补充。本项目代码当前使用python开发，主要使用到的库 opencv、numpy、pcl、open3d等。

单目-线激光三维扫描系统中光刀平面的标定 线结构光有结构简单、精度高、测速快等特点，被广泛应用于三维重建领域。线结构光三维扫描系统由一个相机和一个线结构光投射器构成，线结构光投射器将线结构光投射到被测物体表面，相机采集带有线激光的被测物体图像，根据相机和线激光投射器间的相对位置关系，使用激光三角法计算出激光线上的点在相机坐标系下的坐标。 激光三角法原理 如下图所示，线激光投射的扇形区域可以看作是一...

暑期做的一个项目，开始并不是很熟悉，在网上查找的资料也不是很具体，但是自习学习了理论知识之后还是比较容易的做出来这个项目，现在开源整个项目，由于篇幅有限，本文适合稍微有点点基础的朋友。 先显示下最后结果： 一、硬件设计 主要有步进电机（建议精度高点，这涉及到后面的精确度问题，一般42电机即可）、步进电机驱动、彩色相机、一字型激光头、arduino、各部分的供电单元；基本的...

通过最小二乘法或非线性优化（如Levenberg-Marquardt算法）求解相机的内外参数（如激光平面方程、相机坐标系到平台坐标系的变换矩阵）。适用场景：若激光线扫相机安装在可控运动平台（如机械臂、平移台、旋转台）上，且平台的运动精度已知（例如通过编码器或高精度步进电机控制）。适用场景：使用已知尺寸和形状的三维标定物（如立方体、多平面结构），通过激光线在标定物上的投影几何关系进行标定。将标定物固定在相机视野内，移动激光线扫相机或标定物，使激光线扫过标定物的不同平面。

本篇文章是《激光线扫描-三维重建》系列的最后一篇。介绍激光线扫描三维还原算法以及源码和数据。

激光线扫描是一种使用激光作为光源，通过特定的扫描设备（如光学镜头、电机驱动的镜头或电子扫描设备）将激光束引导到目标表面，并按照预定的路径进行扫描的技术。这种技术通常用于测量、检测、打印、切割等多种应用中。

激光三角法，matlab代码，暑期培训

光平面标定 (Laser Plane Calibration) 是线激光3D相机系统中最为关键且精巧的一步，它直接决定了最终的测量精度。

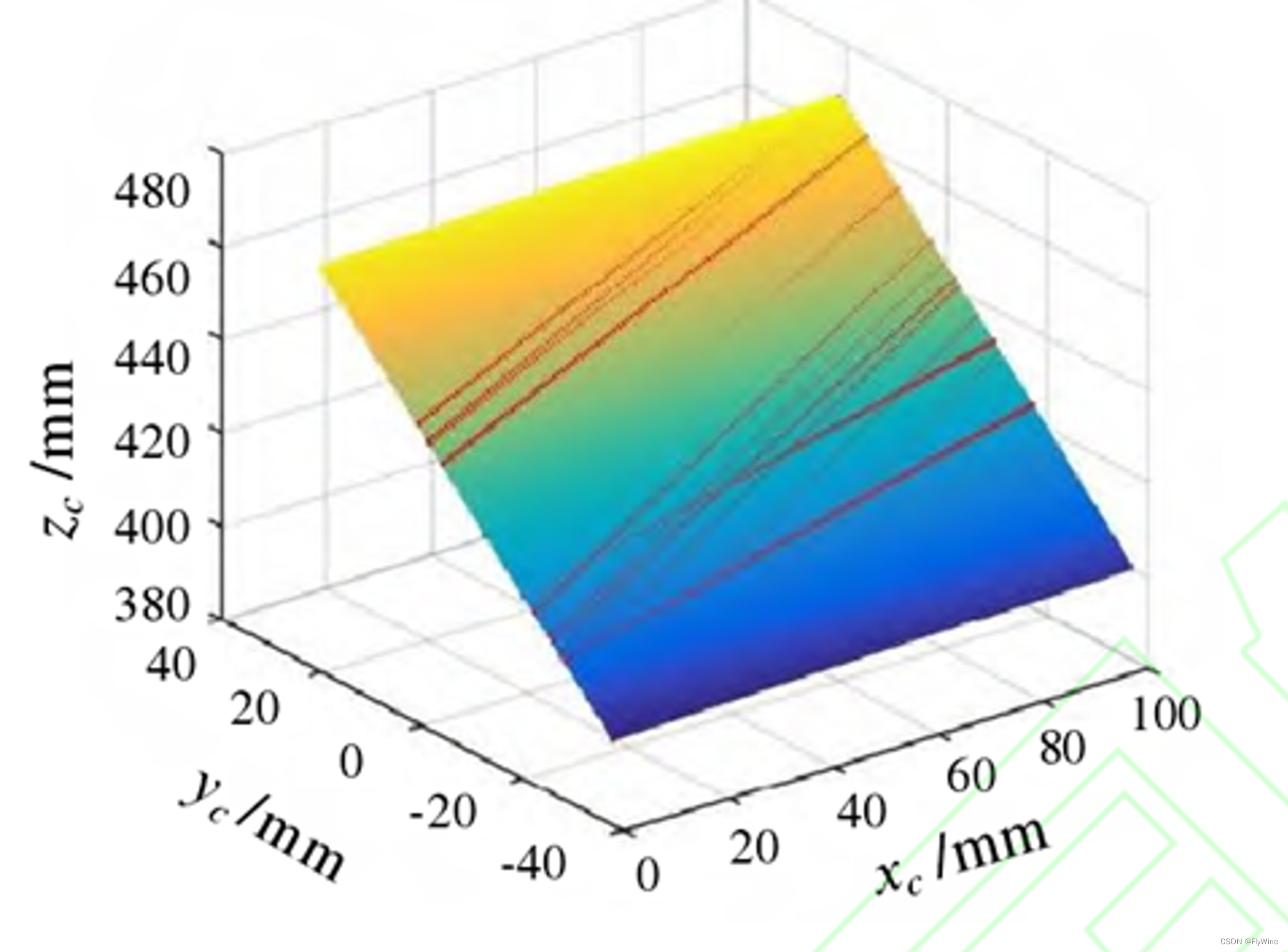

将每个pose的点通过外参矩阵转换到相机坐标系下，多个姿态可发现所有点均在光平面上，可进行光平面拟合，光平面方程在相机坐标系下有： AX+BY+CZ+D=0。通过交比不变性的性质可以将像素坐标系转换到世界坐标系中: 类似一头一尾的角点AC在像素和世界都知道 Q在像素知道 结算Q在世界坐标系的坐标。找到激光线的直线，和棋盘格每一行拟合的直线都有n个交点，作为后续拟合光平面的点。此模型为传统模型标定相机内参外参，不做过多赘述。标定同时关闭光源打开激光相同位置拍摄激光照片。

平移线扫重建 matlab代码，包含相机标定、光平面标定与方案、移动装置标定与方案、激光线条中心线自适应亚像素提取、畸变矫正、三维重建、点云滤波等部分，代码按模块编写，注释完整，附带一份完整苹果表面扫描数据，处理277张300w像素图片仅耗时15秒，测量精度0.1mm。

//Ax+by+cz=D  void cvFitPlane(const CvMat* points, float* plane){      // Estimate geometric centroid.      int nrows = points->rows;      int ncols = points->cols;      int type = points->ty...

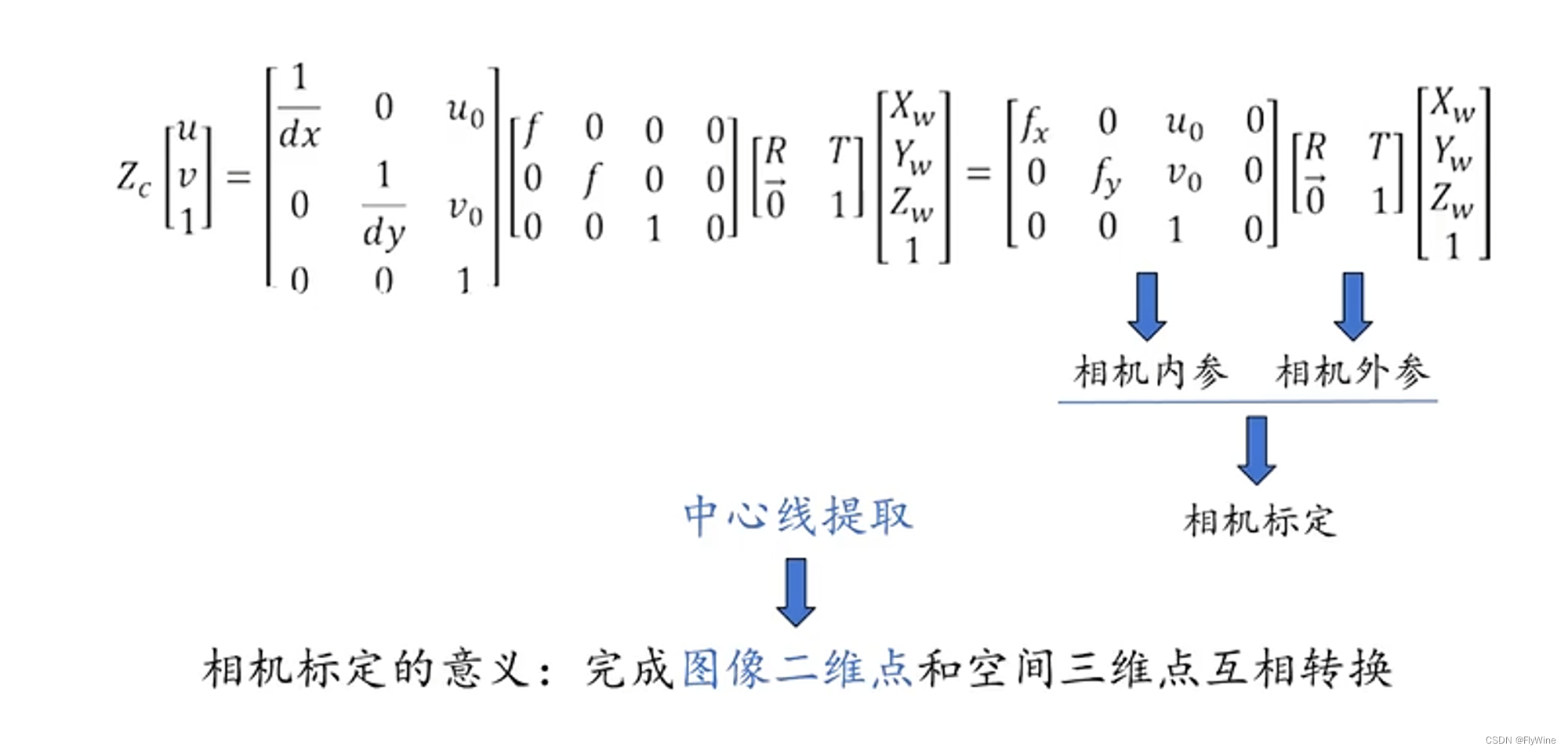

当相机拍摄照片时，我们看到的图像通常与我们实际看到的不完全相同。这是由相机镜头引起的，而且发生的频率比我们想象的要高。这种图像的改变就是我们所说的。一般来说，畸变是指直线在图像中出现弯曲或弯曲。这种畸变我们可以通过相机标定来进行解决。下面这张图是扭曲的和未扭曲的图像对比。如果相机系统不进行校准，将会影响后续的计算，尤其是在三维测量中。：任何传感器，它都是存在有误差的，那么狭义上说，标定就是去校正这部分误差，让传感器尽量准确一点。

对于线激光中心的提取，主要有以下几种方法可参考，图源来自于可参考该博主，对于上述方法中，目前强烈推荐细化法+灰度重心，其次不追求速度的话选择steger算法，该算法鲁棒性较好，精度高。两种方法都可实现亚像素提取。Steger算法对每张图片进行卷积，当图片分辨率越大，执行速度越慢。在工业视觉中存在弊端。
