内容提要

ready打拍的问题
用FIFO的思路去解决
用Buffer的思路去解决

问题提出：ready时序如何优化？

在valid/ready 握手协议中，valid 与 data的时序优化比较容易理解，（不熟悉valid/ready协议或者valid打拍方法的）大家可以参考上次推送（握手协议（pvld/prdy或者valid-ready或AXI）中Valid及data打拍技巧）。但是有时候，关键路径是在ready信号上，如何对ready信号打拍呢？

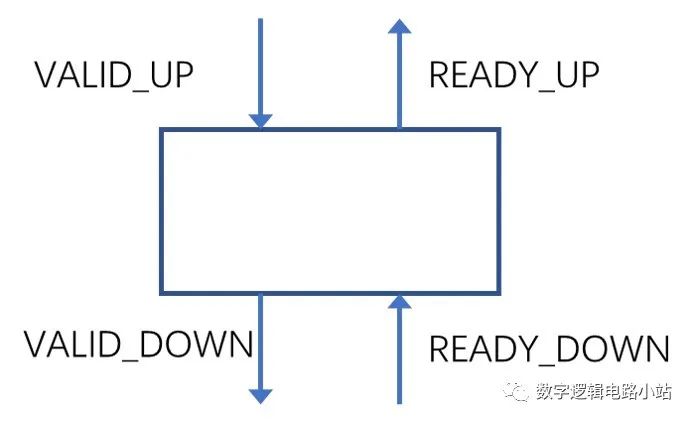

首先将把目标设计想象成一个黑盒子,如图1所示，我们的目标是将READY_DOWN通过打拍的方法获得时序优化。

（图1）

尝试直接对ready打一拍

READY_UP <= READY_DOWN;
VALID_DOWN = valid_up;

（仅示例，非verilog代码。下同）

这样是行不通的。

一个简单的例子（case 1）就是你让READY_DOWN像一个时钟一个，间隔一个cycle起来一次，那么VALID_UP && READY_UP 与 VALID_DOWN && READY_DOWN无法同步，数据无法传输下去。

思路：将其分解成两个interfaces

将ready打拍的逻辑想象成一个黑盒子，去分析这个黑盒子的设计，分为up interface 和down interface将问题细化：

up interface 有VALID_UP, DATA_UP, READY_UP
down interface 有VALID_DOWN, DATA_DOWN, READY_DOWN 可以总结成下面的样子：

READY_UP <= READY_DOWN; //or READY_UP = function(READY_DOWN_next);
transfer_up = VALID_UP && READY_UP;
transfer_down = VALID_DOWN && READY_DOWN;

如果去解决刚才例子（case 1）,那么这个黑盒子：

当READY_UP为高的时候，可以接受数据; 当READY_DOWN为高的时候， 如果我们有数据可发的话，我们可以向downstream发送数据;

是不是很像一个FIFO？

用FIFO去解决

将一个FIFO插在黑盒子这里，那么就会变成这样子：

（图2）

VALID_UP/READ_YUP ==> FIFO ==> VALID_DOWN/READY_DOWN

也就是:

VALID_UP = fifo_push_valid;
READY_UP = fifo_push_ready;
VALID_DOWN = fifo_pop_valid;READY_DOWN = fifo_pop_ready;

现在问题变成了：如何设计这个FIFO呢？

这个FIFO深度多少？
怎么设计，能够保证READY_UP是READY_DOWN打过一拍的呢？

FIFO设计多深？

因为本身valid/ready协议是反压协议(也就是READY_UP为0的时候，不会写FIFO，而不会导致FIFO溢出)而且此处的读写时钟是同一个时钟，是一个同步FIFO，所以FIFO深度是1或者2就足够了。

深度是1还是2要看极端情况下需要存储几笔数据。

简单分析可以知道，只有一种情况会去向FIFO中存储数据：
