BPTE 穿戴式生理传感器

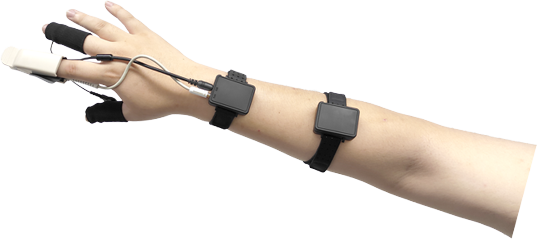

一、穿戴式生理传感器

智能穿戴生理记录仪是采用多传感器融合技术及算法，定位于精密科研级  仪器设备；可穿戴生理监测记录仪是能佩戴在人体手腕/手臂的穿戴式多参数综 合检测仪，主要包含 1 路 PPG/心率/血氧/呼吸率穿戴传感器，1 路 GSR 皮肤电  信号穿戴传感器,1 路三轴加速度计,1 路 SKT 皮肤温度检测穿戴传感器以及 1 路 EMG 干电极肌电穿戴传感器.可实时监测人体的 SpO2 血氧含量、GSR 皮电变化、  PPG 脉搏变化、三轴加速度计变化、SKT 体温、EMG 肌电，BR呼吸率等生理指标。

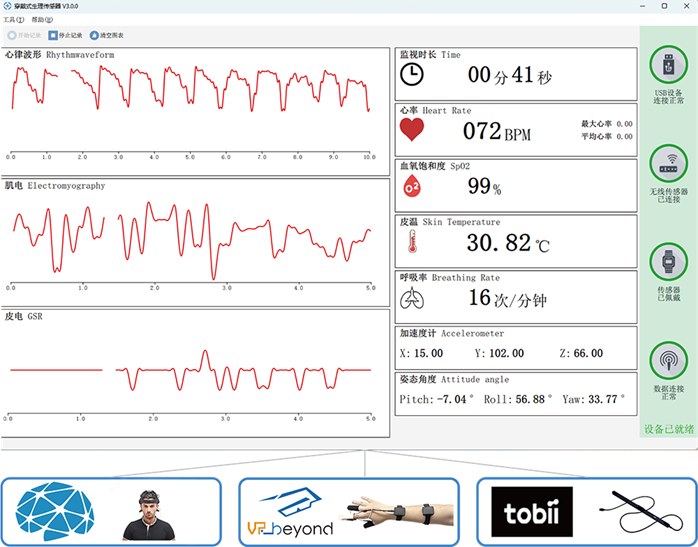

二、BPTE软件介绍

BPTE是有用户界面的PC端软件，佩戴传感器后在PC端打开BPTE软件，通过ZigBee无线接收器，将生理传感器采集到的数据发送给PC端，在BPTE软件内可以监测佩戴者的监视时间，呼吸率，心率，血氧饱和度，皮温，心率波形，肌电，皮电，加速度，姿态角度等实时数据。

三、硬件支持

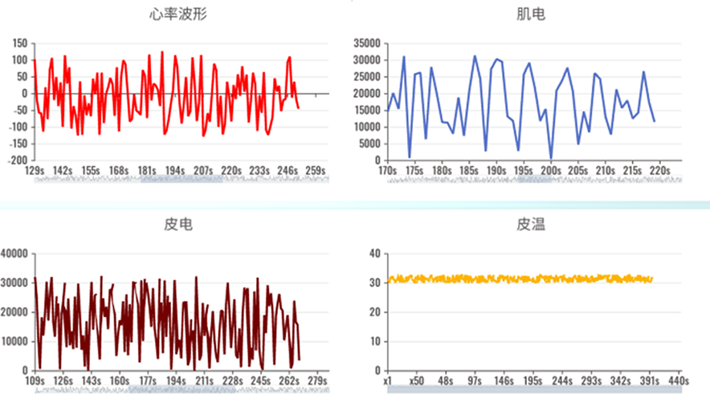

·穿戴式生理传感器提供生理数据转发功能，能将生理数据以 json 协议转发发出，发出后通过Unity3D或Unreal接收，以json数据将心率波形，肌电，皮电，皮温（如左图所示）实时2D直观的数据，在虚拟引擎界面中实时显示与应用。

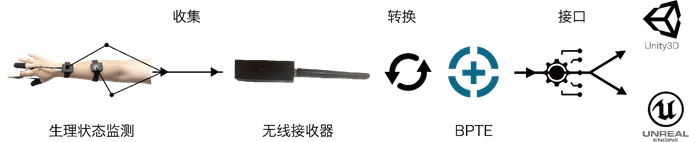

四、软件数据及流程

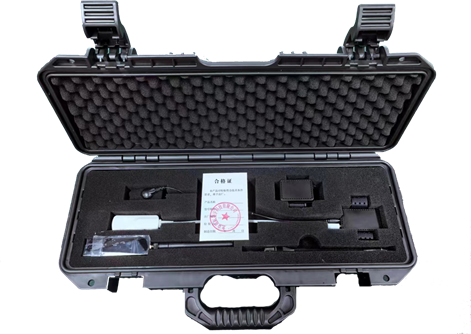

五、设备硬件

五、设备硬件

肌电 EMG

·分辨率：16bit

·生理参数指标：实时 EMG 检测

·检测范围：+/-1.5mV

心率PPG

·分辨率：24bit A/D转换

·生理参数指标：实时 PPG 检测

·心率检测范围：25-250bmp，精度±2%

·血氧饱和度测量范围：35-99%，精度±2%

皮温 SKT

·分辨率：16bit

·生理参数指标：实时 SKT 检测

·精度：0.2℃

（37~39℃范围内可以达到 0.1℃）

皮电 GSR

·分辨率：16bit A/D转换

·生理参数指标：实时 GSR 检测

·检测范围：+/- 3.0mV

X-y-z三轴加速度运动传感器

·加速度计：±16g;

·陀螺仪：±2000dps;

·姿态角度：

Roll＜0.5°（RMS）

Pitch＜0.5°（RMS）

Yaw＜1°（RMS ）

RESP呼吸传感器

·分辨率：12bit A/D转换

·无线传输

·检测范围：+/- 3.0mV

PPG监测指夹

EMG/SKT记录仪

GPR/PPG记录仪

GPR检测指套

zigbee无线接收器

六、使用人群及场景

本产品应用场景：：医疗、军事、教育、工业。
本仪器适用人群：飞行员、试飞员、医生、虚拟现实开发者、游戏开发者。
