如何用最粗糙的工艺手搓一台激光枪

⚠安全警告：本文仅做科普，私自制造激光武器为违法操作，请勿私自尝试！切记，请勿私自尝试！！！

现代激光装置对精度工艺和材料工艺要求极高，几乎不可能手搓出来。买到的激光枪也都只是玩具，根本没有热能切割效果。

本文的目的是科普激光器的基本原理与结构设计，帮助读者理解红宝石激光器是如何工作的，不构成任何制造指导。

（一）激光的历史：

激光早在数个世纪以前就有雏形了，可不是什么现代专属的东西：

激光全称 LASER（受激辐射光放大），特点：高亮度、单色、相干、定向，是 20 世纪四大发明之一（原子能、计算机、半导体、激光）。

一、理论奠基阶段（1917‑1959）

1917 爱因斯坦：提出受激辐射理论，从量子层面预言相干光，是激光物理根基，但没有造出实物。
1954 汤斯：造出 Maser 微波激射器，实现微波波段受激放大；苏联巴索夫、普罗霍罗夫同期开展同类研究，三人共享 1964 年诺贝尔物理学奖。
1958 汤斯与肖洛：发表论文，把 MASER 原理拓展到可见光，提出光学谐振腔方案，指明激光器实现路径。
1957 戈登・古尔德：笔记本写下缩写词 LASER，构思激光装置，但没有做出可运行样机。
这一阶段：只有理论与微波版本，还没有真正的可见光激光。

二、实验室诞生与早期探索（1960‑1979）

1960‑05‑16，梅曼（Theodore Maiman），休斯实验室，红宝石激光器，输出 694.3 nm 红色脉冲光，人类第一束激光，激光时代正式开启。
刚诞生时，业内戏称激光是“找到了答案，却还找不到问题”，应用一片空白。
后续新激光器快速涌现：
1960：氦氖气体激光器，第一台连续输出激光，适合测量、准直。
1962：砷化镓半导体激光器诞生，光通信、激光雷达的核心源头。
1964：CO₂ 二氧化碳激光器，高功率红外，开启工业加工大门。
1961：中国第一台红宝石激光器，长春光机所王之江团队，世界第二台，几乎与国际同步起步。
60‑70 年代：主要停留在科研实验室；少量试用：激光打孔、眼科初步治疗、测距。没有形成大规模产业。

三、技术走向产业化（1980‑2000）

半导体激光器成熟：体积小、电驱动，光纤通信开始商用，互联网底层光传输的基础建立。
CO₂、Nd:YAG 固体激光器普及：金属切割、焊接、打标设备上市；激光医疗（眼科、美容）开始商业化。
国外巨头成型：通快、相干、IPG 等公司建立激光装备业务。
国内：科研体系完善，但整机设备高度依赖进口；90 年代大族激光、华工科技成立，开启国内激光设备制造。
80 年代另一里程碑：锁模超快激光（皮秒、飞秒脉冲），脉冲时间缩短到万亿分之一秒级别，用于精密微加工、物理科研。

四、现代激光产业爆发（2000‑至今）

关键技术变革：光纤激光器崛起
光纤激光器，以光纤作为增益介质：电光效率高、光束质量好、免维护，逐步替代传统固体、CO₂ 激光器，成为工业市场主力。
2010 年后，高功率光纤激光器从几千瓦发展到几十千瓦；超快（皮秒、飞秒、阿秒）激光器走向工业量产。
现代激光产业链
上游：光学晶体、增益光纤、激光芯片、泵浦源、光学镜片、谐振腔元器件。
中游：各类激光器本体：光纤激光器、半导体激光器、CO₂、固体、紫外/超快激光器。
下游设备：切割、焊接、打标、清洗、熔覆、3D 打印、光刻、医疗设备。
终端应用市场：
①工业加工（最大市场）
光纤激光切割：钣金、工程机械、钢结构；
激光焊接：新能源动力电池、汽车车身、铝合金；
激光打标、清洗、除锈；
激光金属 3D 打印（SLM）航空航天零件；
微加工：半导体晶圆划片、显示面板、PCB 电路板。
②光通信与数据中心
半导体激光芯片是光纤通信的光源；800G/1.6T 光模块全部依靠激光；5G/6G、量子通信离不开激光器件。
③医疗健康
飞秒激光近视手术、皮肤科美容激光、牙科、微创手术、激光碎石。
④消费与智能硬件
扫码枪、光盘光驱、手机面部识别 VCSEL 芯片；自动驾驶激光雷达 LiDAR；激光投影。
⑤科研国防
核聚变装置、粒子加速器、阿秒物理；激光测距、定向能高能激光武器。
中国激光产业发展
1961 年：造出国内第一台红宝石激光器；
2000‑2010 年：设备整机制造发展，但核心激光器依赖进口；
2012‑2022 年黄金十年：锐科等企业突破高功率光纤激光器，实现国产替代；
当前：中国是全球最大工业激光装备生产国，光纤激光器全球份额很高；但高端激光芯片、特种光学材料仍有部分短板，持续攻关。

（二）原理与选择

好的，激光的历史已经了解得差不多了。现在正式开始我们的项目。

先是选材。
我们可以选择由**梅曼（Theodore Maiman）**发明的红宝石激光装置。
这是世界上第一款真正的激光，但是它的威力可不能被否定。

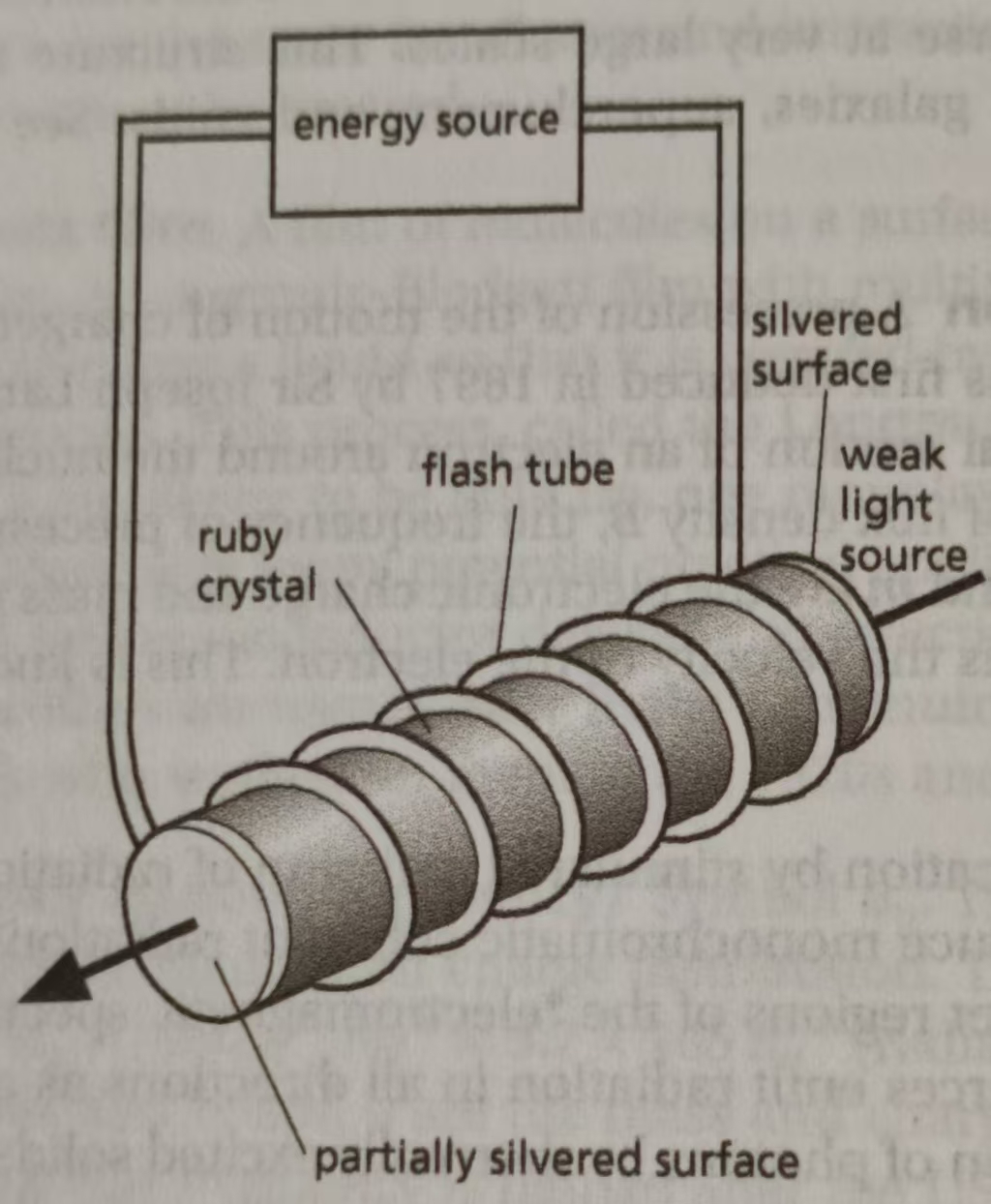

• energy source：能量源
• flash tube：闪光灯管（氙气闪光灯管，泵浦光源）
• ruby crystal：红宝石晶体（增益介质）
• silvered surface：全镀银反射面（全反射镜）
• weak light source：弱光源
• partially silvered surface：部分镀银面（部分反射镜，激光从此端输出）

这是一张牛津物理学词典${}_{（见牛津物理学词典第8版316页）}$对红宝石激光器的描写。

红宝石激光器属于三能级激光系统，依靠闪光灯提供能量，把晶体里铬离子大量激发到高能亚稳态，实现粒子数反转。光子在谐振腔两镜之间来回反射，不断触发受激辐射，光子雪崩式放大，最终输出红色脉冲激光。___

（三）从理论到实战

增益介质：
红宝石晶体棒
氧化铝基质，掺杂 0.05% 三价铬离子；两端面精密平行抛光。是核心发光材料。
泵浦光源：
氙气闪光灯管
脉冲氙灯，环绕红宝石棒；提供强光，用来把铬离子激发到高能级。
储能高压电容组：
储存巨大电能，瞬间放电点亮氙闪光灯；电压几百～上千伏。
高压触发电路：
用来引燃氙气闪光灯，让电容瞬间释放能量。
谐振腔反射镜片：

• 全反射镜：一端镀银，几乎全部反射红光；
• 输出耦合镜：部分镀银，大部分反射红宝石晶体棒：氧化铝基质，掺杂 0.05% 三价铬离子；两端面精密平行抛光。是核心发光材料。（该材料参数仅作原理科普，实际制备须在具备相应资质的专业实验室进行，个人不得擅自尝试）提高光利用效率。

冷却部件
三能级效率极低，绝大部分能量变成热量；需要水冷或者风冷，防止晶体过热炸裂储存电能，瞬间放电点亮氙闪光灯；电压几百～上千伏。（高压操作具有严重安全风险，须由具备资质的专业人员操作，个人严禁模仿）器用来引燃氙气闪光灯，让电容瞬间释放能量。（涉及高压点火，非专业人士严禁操作，相关操作须在合规场所由专业人员执行）

工作流程

1. 充电：高压电源给储能电容充电。
2. 触发：触发线圈输出高压脉冲，点亮氙闪光灯。
3. 泵浦：强光泵浦红宝石晶体，Cr³⁺ 实现粒子数反转。
4. 谐振放大：光子在晶体两端镀膜之间往复谐振，受激辐射雪崩放大。
5. 输出：部分光子透过部分镀银端面输出脉冲激光。

理论性能

• 波长 λ：694.3 nm（深红色）
• 工作模式：脉冲，不可连续输出
• **电光1. 充电：高压电源给储能电容充电。（仅作原理说明，实际操作须由专业人员完成）

2. 触发：触发线圈输出高压脉冲，点亮氙闪光灯。（涉及高压，严禁个人操作）
3. 泵浦：强光泵浦红宝石晶体，Cr³⁺ 实现粒子数反转。
4. 谐振放大：光子在晶体两端镀膜之间往复谐振，受激辐射雪崩放大。
5. 输出：部分光子透过部分镀银端面输出脉冲激光。___

实际制造与组装的原理推演（本文仅供科普，禁止实操）

步骤 1：红宝石棒端面加工镀膜（原理推演）

1. 将红宝石晶体棒两个端面做精密平行光学抛光，两端面平行度误差小于几十角秒，表面达到光学镜面，无划痕崩口。
2. 晶体一端真空蒸镀全银反射膜：对 694.3 nm 红光反射率接近 100%。
3. 晶体输出另一端蒸镀部分镀银膜：透射率控制 10%‑15%，剩余部分反射，充当输出耦合镜。
4. 梅曼原始方案直接在晶体棒两端镀膜，不用外置反射镜片。
5. 镀膜完成后，禁止用手触碰端面，避免油污损伤膜层。

步骤 2：聚光腔装配与光学元件就位（原理推演）

1. 椭圆铝聚光腔内部确认抛光无划痕，保证反光效率；确认椭圆的两个几何焦点位置。
2. 将脉冲氙闪光灯固定在椭圆聚光腔的第一个焦点上，灯管轴线水平，电极做好高压绝缘隔离。
3. 将镀膜完成的红宝石晶体棒放置在椭圆第二个焦点，晶体棒和氙灯互相平行，二者轴线高度对齐。
4. 晶体棒两端留出空间，不能触碰腔体金属；晶体棒与氙灯全部置入水冷流道内部，套入密封垫圈。
5. 接入水冷管路，管路接头密封，开启水冷循环，确认无漏水。

目的：闪光灯发出的白光，经椭圆内壁反射，最大限度汇聚照射红宝石棒。

步骤 3：谐振腔光路校准（原理推演，最关键）

1. 谐需要强调的是，激光器的制造和使用必须严格遵守国家法律法规。激光属于特种设备，其生产、销售和使用均受到严格监管。任何个人未经许可擅自制造激光装置，尤其是高功率激光装置，都可能触犯法律，并对自己和他人造成严重的安全威胁。本文所涉及的制造相关内容仅用于科普展示，不构成任何操作指导，请读者切勿模仿。红宝石棒两端的镀膜镜面，两面必须严格互相平行，否则无法起振激光。
2. 使用微弱辅助准直光源，沿红宝石棒轴向入射。
3. 观察两端镀膜镜面反射返回的光点，微调晶体棒角度，让两端镜面反射光严格同轴重合。
4. 保证光在两个镀膜面之间来回往返，不会侧向偏移溢出晶体；微小倾斜就会完全不出激光。
5. 晶体棒用低应力夹具固定，不能夹得过紧，挤压会让晶体产生应力双折射，破坏光学性能。

步骤 4：高压储能电路接线（原理推演）

步骤 5：电气安全预检测（理论推演）

步骤 6：联调与脉冲试机（理论推演，禁止实操）

1. 恢复完整接线，水冷全程开启。
2. 启动充电电源，储能电容缓慢充至 800‑1200 V。
3. 发送触发信号，触发线圈点火，氙闪光灯瞬间爆闪。
4. 若光路校准到位，红宝石棒完成粒子数反转，受激辐射振荡，从部分镀银端面输出红色脉冲激光。
5. 每完成一次脉冲，必须等待充分冷却，再进行下一次脉冲；该器件不能连续重复高频触发。

步骤 7：故障排查要点（理论推演）

核心组装注意点（理论原则）

外壳设计的原理示意（仅为结构概念展示，严禁模仿制造）

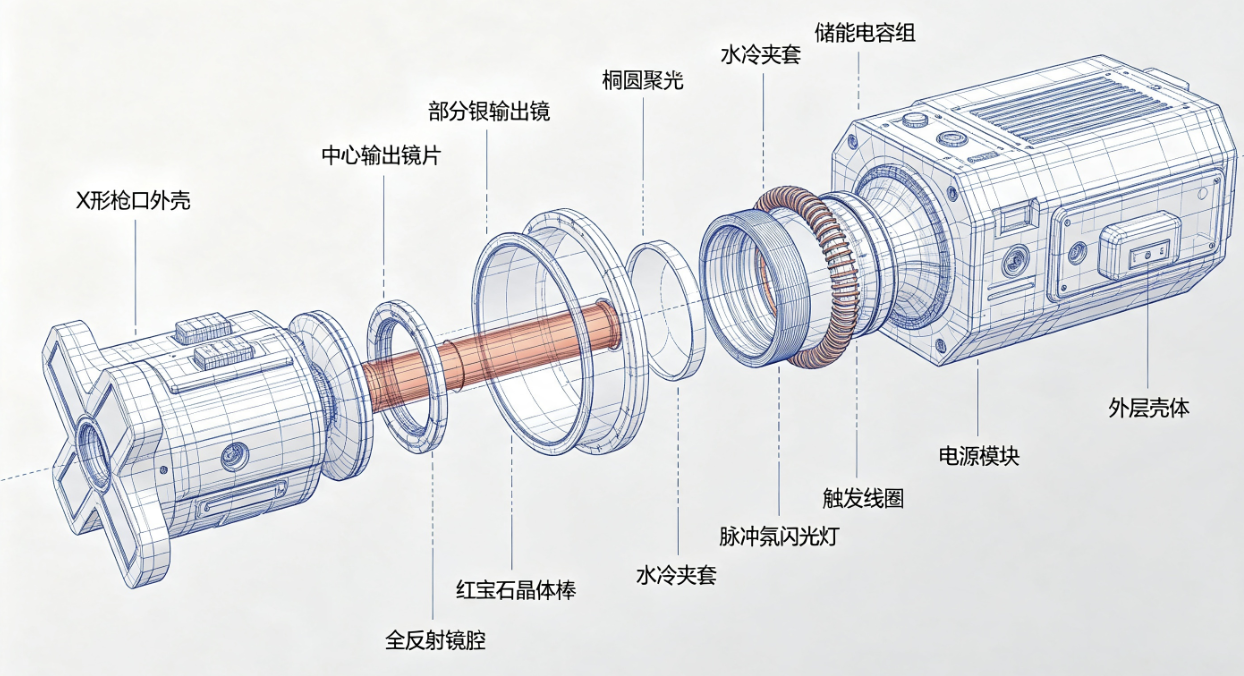

（示意图：仅为展示激光器内部组件可能需要一个支撑结构，此结构设计仅为原理性示意，不具备任何实际制造指导意义。）

为了从原理上理解梅曼红宝石激光器的整体布局，我们可以将其核心组件想象地放置在一个概念性的支撑结构内。这个结构仅用于帮助理解各功能模块的空间关系，绝非可制造的"外壳"图纸。

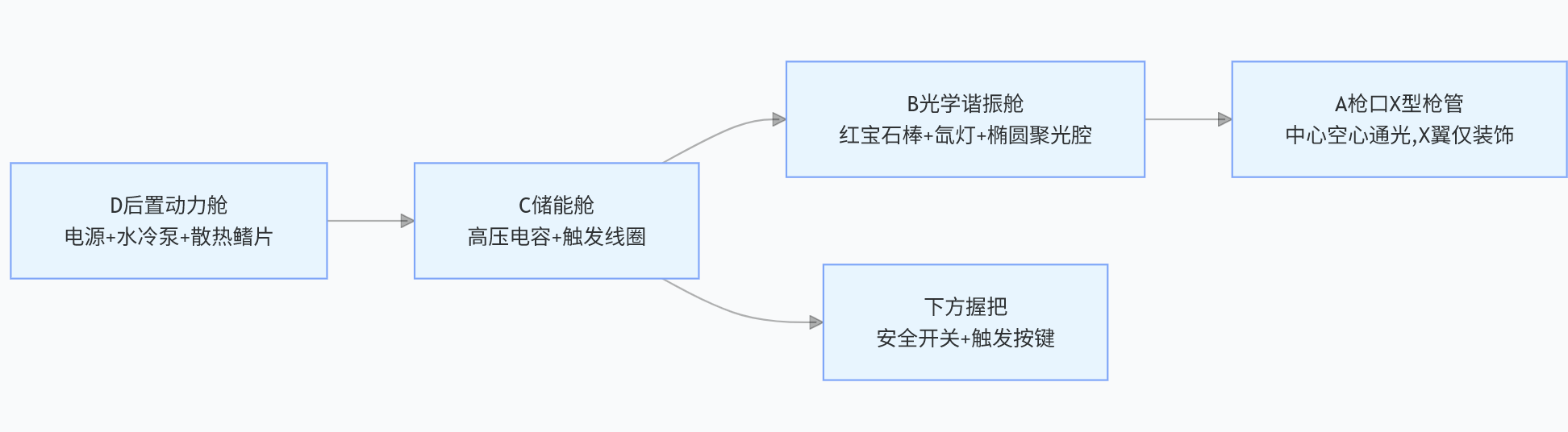

整体布局概念

• 光学模块区域：放置红宝石棒、氙灯、椭圆聚光腔。
• 电路模块区域：放置高压储能电容、触发线圈，需严格绝缘。
• 电源与散热模块区域：放置充电电源、微型循环泵、散热片。

关键安全设计原则（理论推演）

1. 绝缘与隔离：所有高压部件必须与金属结构体、光学部件进行充分的电气隔离，防止击穿和短路。
2. 散热设计：由于红宝石激光器电光效率极低（约0.1%），超过99%的能量会转化为热量，因此有效的主动冷却系统（如水冷）是理论设计中必须考虑的。
3. 光束通路保护：激光输出路径必须保持通畅、洁净，任何内部反射或散射都可能导致能量损失或器件损坏。
4. 安全联锁：在理论上的完整系统中，应设计有安全联锁机制，例如在检修盖板打开时自动切断高压并泄放电容电荷。

严禁的设计与潜在风险

（示意图：强调激光器是高精度、高风险的设备，其"外壳"或支撑结构的设计与制造涉及复杂的工程、安全和法规问题，绝非个人可以完成。）

结语

本实验操作存在一定风险，容易导致永久性损伤，虽然本文为教程，但仍不建议各位读者私自制造。如果只想了解原理，看到这里就够了；想动手请务必在专业人士指导下进行。

但若你真按照流程做出来了，那么成品大概长这样：

再次警告：不要私自制造，本文仅供科普

本文到此结束，感谢大家的浏览。
