CPRI原理及应用--帧结构

1、CPRI基本帧

CPRI所有传输均以基本帧为单位，一个基本帧为TC，TC = 1/fc = 1/3.84 MHz = 260.416667ns。一个基本帧内数据分为最大16个块（W），每个块内包含多个byte，编号为Y，线速率不同Y不同，Y=0~47，每个快内bit数量用T表示，T=（最大Y+1）*8，bit序号用B表示，B=0-383。其中W=0为控制字段，W=1-15为U面用户数据字段，控制字段W=0内控制字bit长度为Tcw。不同速率下T、Tcw、及控制字分布如下表。

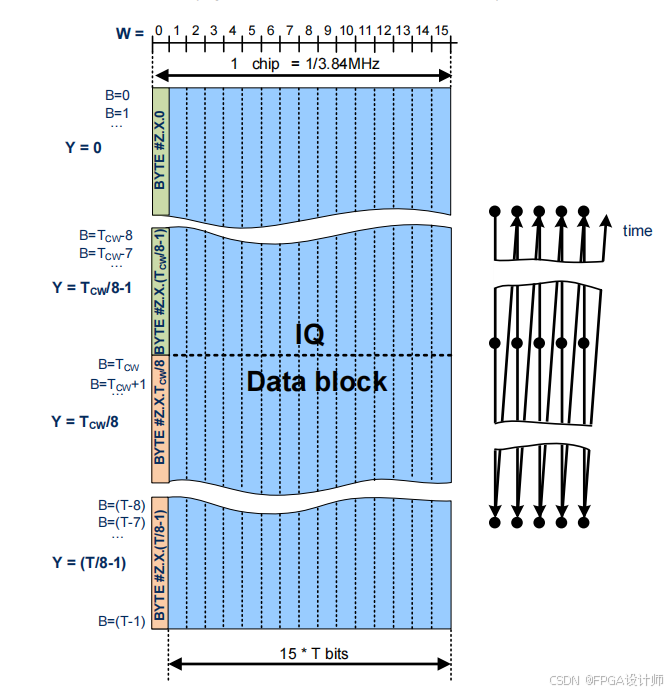

基本帧内数据排列如下表。以243330.24Mbps线速率为例子，在高速数据传输过程中，在时间轴上依次传输W=0 Y=0-47，W=1 Y=0-47，W=2 Y=0-47，W=3 Y=0-47，…W=14 Y=0-47，W=15 Y=0-47。

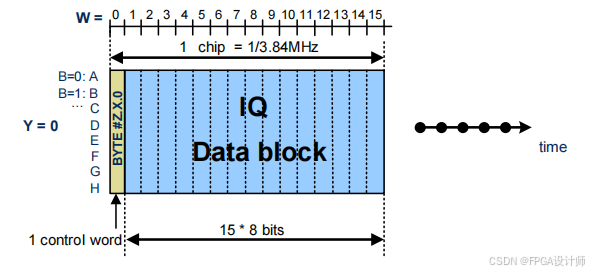

614.4 Mbit/s线速率下的基本帧结构及数据流如下图

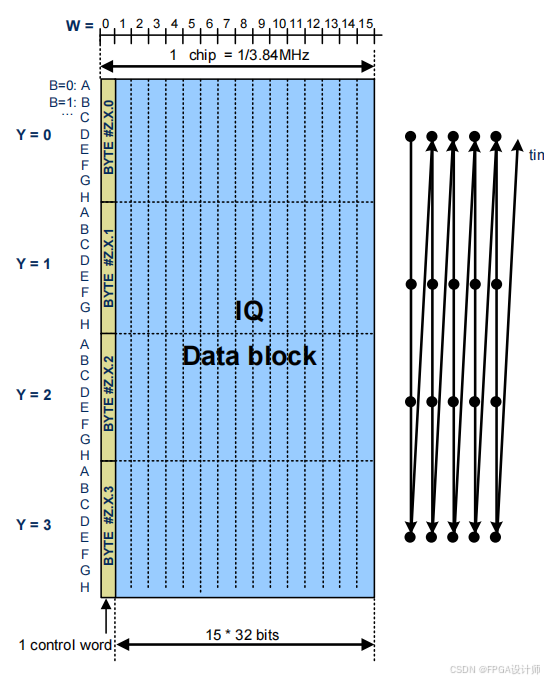

2457.6 Mbit/s线速率下的基本帧结构及数据流如下图

2、CPRI超帧及10ms帧

已基本帧为基础256个基本帧组成一个超帧，150个超帧组成一个10ms
