Xlinx FFT/IFFT基本原理及应用

一、基本原理

FFT是DFT的一种快速实现算法，主要是为了减少DFT的计算量，FFT和DFT的公式相似：

FFT傅里叶变换

IFFT逆傅里叶变换

二、xilinx FFT IP

2.1 IP基本配置

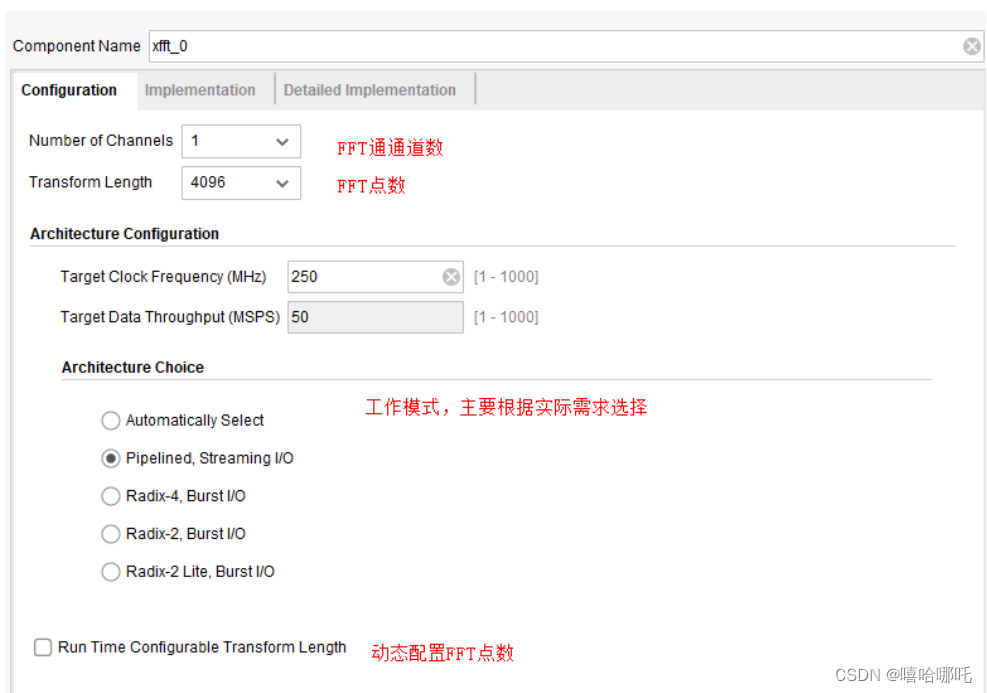

(1)基本配置参数：

• FFT通道数：可同时进行多个通道的FFT运算，设置为多通道后数据流不支持Pilelined模式
• FFT点数：进行一次FFT运算需要的点数，即FFT/IFFT变换公式种的N
• 处理时钟：根据设计设置处理时钟
• 工作模式：共4种工作模式可选择：
  * Pilelined：流水线工作模式，支持数据流水输入输出，资源消耗大，转换时间短
  * Radix4 Burst：基4 突发模式，使用基4迭代方法分别加载和处理数据。使用资源大小比流水线解决方案小，但转换时间较长。
  * Radix2 Burst：基2 突发模式，使用基-2迭代方法。使用资源比基-4更少，但转换时间更长。
  * Radix2 Lite Burst：简化基2 突发模式，基于基2体系结构，使用时间复用方法使用更小的内核执行蝶形运算，转换时间更长。

（2）实现参数
