MEDAI-V2 新手快速入门指南

MEDAI-V2 新手快速入门指南

一台设备，同时推流 5 大直播平台

从开箱到开播，只需 5 分钟 · 不用装软件 · 不用学 OBS · 不用懂命令行

目录

• 一、先认识它：MEDAI-V2 是什么
• 二、30 秒看懂它的 6 大特色功能
• 三、开箱与硬件认识
• 四、5 分钟快速上手（核心流程）
• 五、管理后台菜单地图
• 六、特色功能详解
• 七、推荐参数速查表
• 八、新手常见问题 FAQ
• 九、故障速查表
• 附录：功能路径速查

---

一、先认识它：MEDAI-V2 是什么

MEDAI-V2 是一台智能直播盒子。

它做的事，用一句话说清：

UVC 摄像头插上 USB 口，5 路 RTMP 一键推，绿幕 AI 全自动。

它把传统直播里最麻烦的四件事，全部塞进了一个 65×55×23mm、118 克的 CNC 铝合金小盒子里：

传统做法	MEDAI-V2
开 5 场直播 = 5 台电脑 + 5 个采集卡 + 5 个运营	1 台设备 = 5 路独立推流
想加绿幕要买绿幕棚 + 学 OBS + 调参数到凌晨	上传一张背景图，7 个参数实时抠
主播离开就得人工盯屏，否则空播耗流量	AI 自动识别，人走关播、人回开播
担心推流地址泄露被录屏转播	6 位验证码，音视频全加密

它不是"多装一个软件"，而是把"编码 + 推流 + 绿幕 + AI"标准化成了一台硬件。

硬件规格一览

项目	参数
主芯片	RK3528A 四核 Arm Cortex-A53 @ 2.0GHz
内存	LPDDR4 1GB
视频编码	H.264 / H.265 硬件编码，1080P@60fps
视频解码	H.264 / H.265 / MJPEG，最高 3840×2160@60
音频	AAC 48KHz 双通道
推流	5 路 RTMP / RTMPS 并发，支持音视频加密
拉流	RTSP / RTMP / NDI / SRT / HLS / HTTP
网络	千兆网口 + 双频 WiFi（2.4G/5G）+ AP 热点
USB	USB3.0 × 1（摄像头）+ USB2.0 × 1（无线MIC / U盘）
HDMI	HDMI 2.0 输出，1920×1080@60
本地录制	MP4 → U盘 / TF卡（≤64G）
电源	Type-C，DC 5V-12V，功率 < 10W
尺寸重量	65 × 55 × 23 mm / 118 克，CNC 铝合金（玫瑰金）
工作温度	0 ~ 70 ℃

---

二、30 秒看懂它的 6 大特色功能

#	特色功能	一句话说明	谁最需要
1	5 路 RTMP 同时推流	编一次、复制 5 路，抖音/B站/快手/虎牙/视频号/YouTube/Facebook 想推几路推几路，每路独立开关	电商带货、多平台分发
2	H.265 硬件编码	同样画质比 H.264 省 30%~50% 带宽，上行带宽紧张时的救命稻草	网络条件一般的主播
3	推流加密	点一下"生成验证码"，6 位数字管控，视频和声音全加密，5 路可同时加密	企业会议、付费内容
4	AI 人型识别	自动识别画面里有没有人，人走自动关播、人回自动开播，还能联动绿幕和录制	个人主播、无人值守
5	绿幕实时抠图	不用买绿幕棚、不用学 OBS，上传背景图 + 7 个参数滑杆实时换背景	知识付费、虚拟直播
6	NDI 编解码 + 5 种画中画	接入专业制作生态；主源 UVC + 副源 NDI/网络流，5 种叠加布局一键切换	教育培训、企业直播

💡 额外还有：LOGO 叠加、本地 MP4 录制、RTSP/SRT/HLS/HTTP 多协议对外服务、HDMI 本地监看。

---

三、开箱与硬件认识

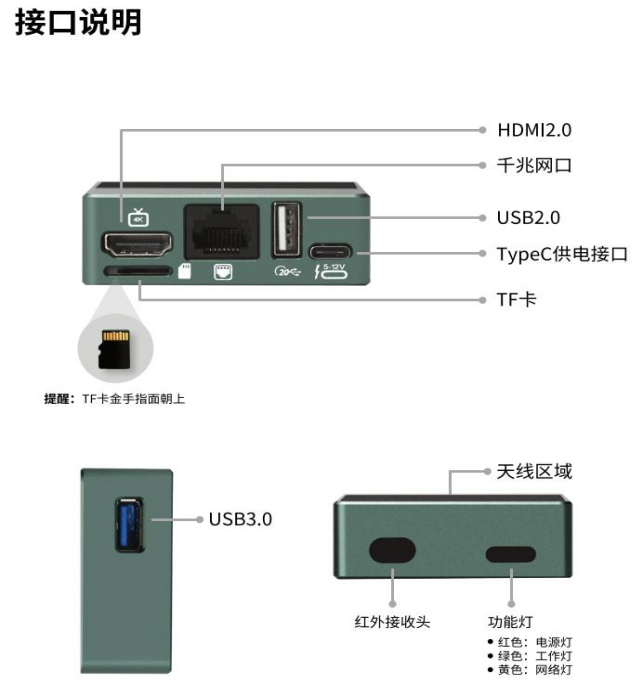

3.1 接口图解

先认识机身。下图把每个接口的位置和用途都标出来了：

接口	位置	用途
HDMI 2.0	背面	接显示器 / 电视，本地监看画面（不占编码资源）
千兆网口	背面	有线联网，追求稳定优先用它
USB 2.0	背面	接无线 MIC，或插 U 盘（≤64G，用于本地录制）
Type-C 供电	背面	接电源，DC 5V-12V
TF 卡槽	背面	插 TF 卡（≤64G）用于录制，金手指面朝上
USB 3.0	侧面	接 UVC 摄像头（关键接口，一定插这个）
天线区域	顶部/侧面	内置 WiFi 天线，别被金属遮挡
红外接收头	前面板	红外遥控接收
功能灯	前面板	红色=电源；绿色=工作；黄色=网络

3.2 指示灯怎么读

灯色	状态含义
🔴 红灯	电源（常亮）/ 启动中
🟢 绿灯	正常运行
🟡 黄灯闪烁	正在传输中

✅ 开机自检小技巧：上电后看绿灯是否常亮。绿灯亮 = 系统正常；只亮红灯不变绿 = 启动异常，长按断电重插一次。

3.3 支持的 UVC 摄像头

即插即识别，实测支持：

• OBSBOT 寻影系列（含 TINY 2 / Meet 2 / MEET 4K）
• Insta360 影石系列
• 大疆系列（含 Pocket 3）
• 壹秘系列
• 绿联摄像头
• 甜甜圈系列

📌 选购摄像头时认准 “UVC 免驱” 字样即可，绝大多数 USB 摄像头都支持。

---

四、5 分钟快速上手（核心流程）

新手只需要照做这 5 步，就能开播。

Step 1｜接线（1 分钟）

USB3.0（蓝口） → UVC 摄像头      ← 最重要
USB2.0（黑口） → 无线MIC / U盘     ← 按需
HDMI OUT       → 显示器            ← 可选，本地监看
网口 / WiFi    → 网络
Type-C         → DC 5V-12V 电源

接好线，通电。等绿灯常亮，说明设备准备好了。

---

Step 2｜连接设备热点（1 分钟）

设备会自己广播一个 WiFi 热点，手机 / 平板 / 笔记本连上去：

项目	值
WiFi 名称	MEDAI-V2_XXXXX
密码	12345678

XXXXX 是设备 SN 号的后 5 位。比如 SN 是 ...60002，热点名就是 MEDAI-V2_60002。

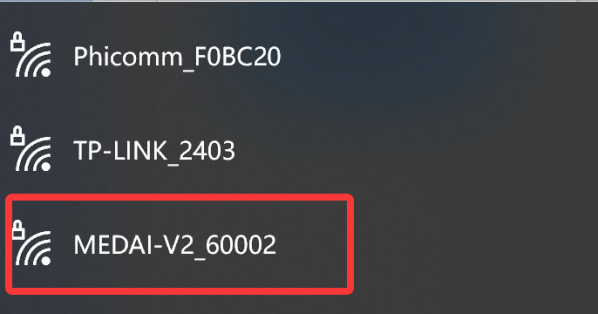

在 WiFi 列表里找到它，点击连接：

连上后，系统通常会自动弹出登录页；如果没弹，手动打开浏览器输入下面的地址即可。

---

Step 3｜登录管理后台（30 秒）

项目	值
后台地址	192.168.88.1
默认账号	admin
默认密码	admin
登录成功就进入后台主页：

🔒 安全提醒：首次登录后请立刻改密码 —— 系统功能 → 密码配置。默认密码 admin/admin 全网一致，不改等于门没锁。

---

Step 4｜配置网络（1 分钟）

为什么要配网络？ 因为设备自己发的热点只能"本地看画面"，要推流到抖音/B站，必须让设备连上你自己的路由器 WiFi（或网线）。

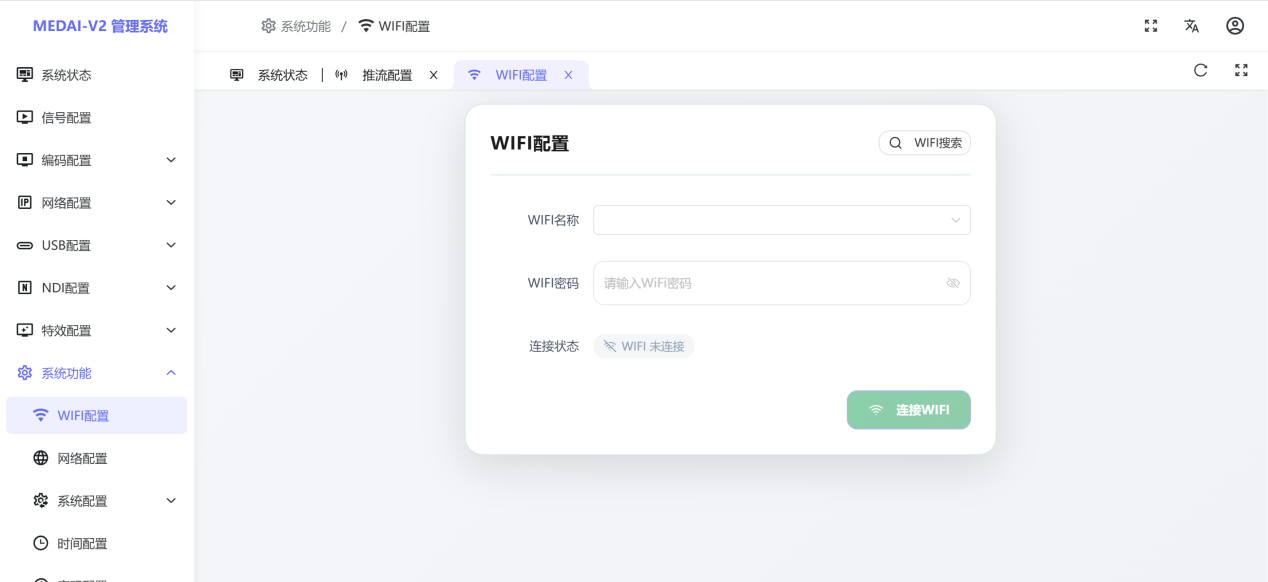

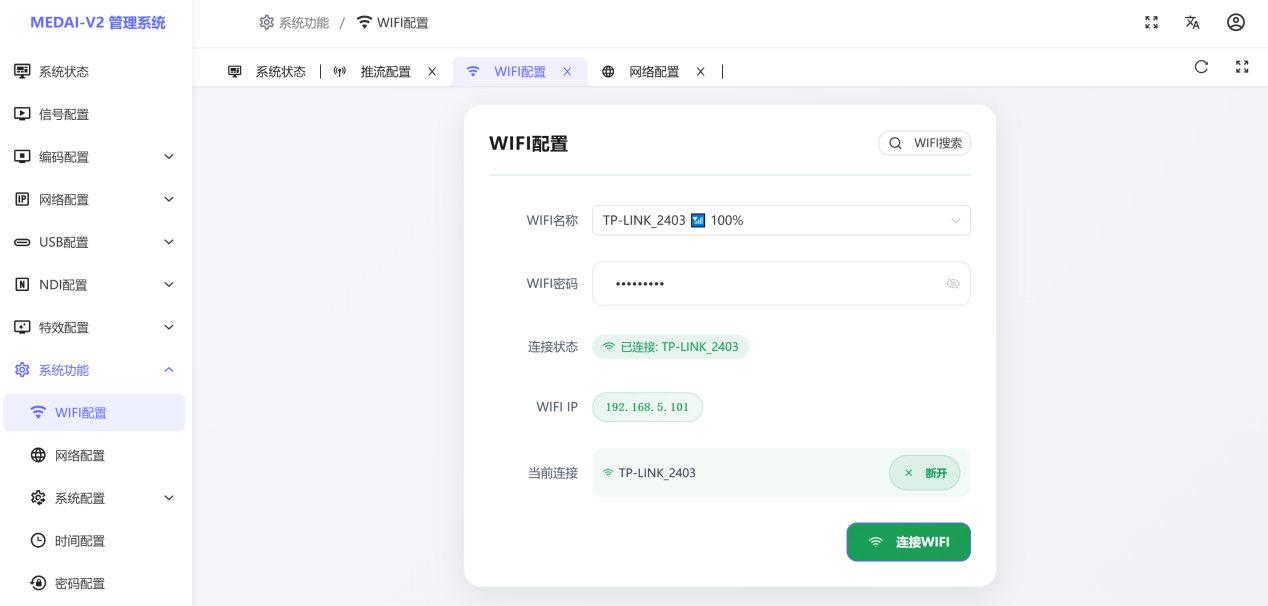

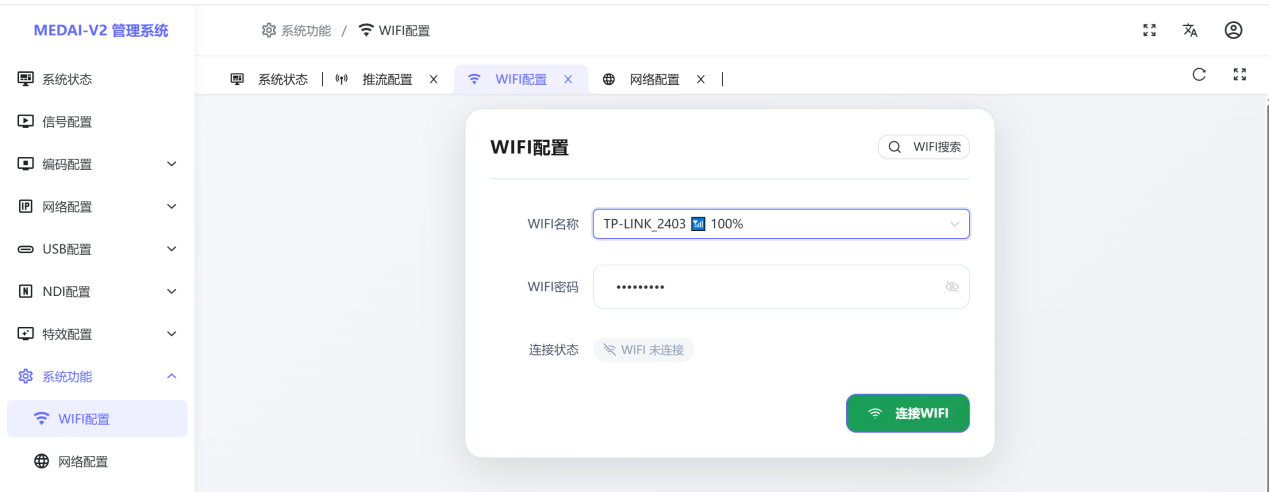

操作路径：系统功能 → WIFI配置

① 点开 WIFI 配置 → 点"WiFi 搜索"

② 从搜索结果里选你的路由器 WiFi，输入密码 → 点"连接 WiFi"

③ 连接成功，页面会显示分配到的 IP 地址

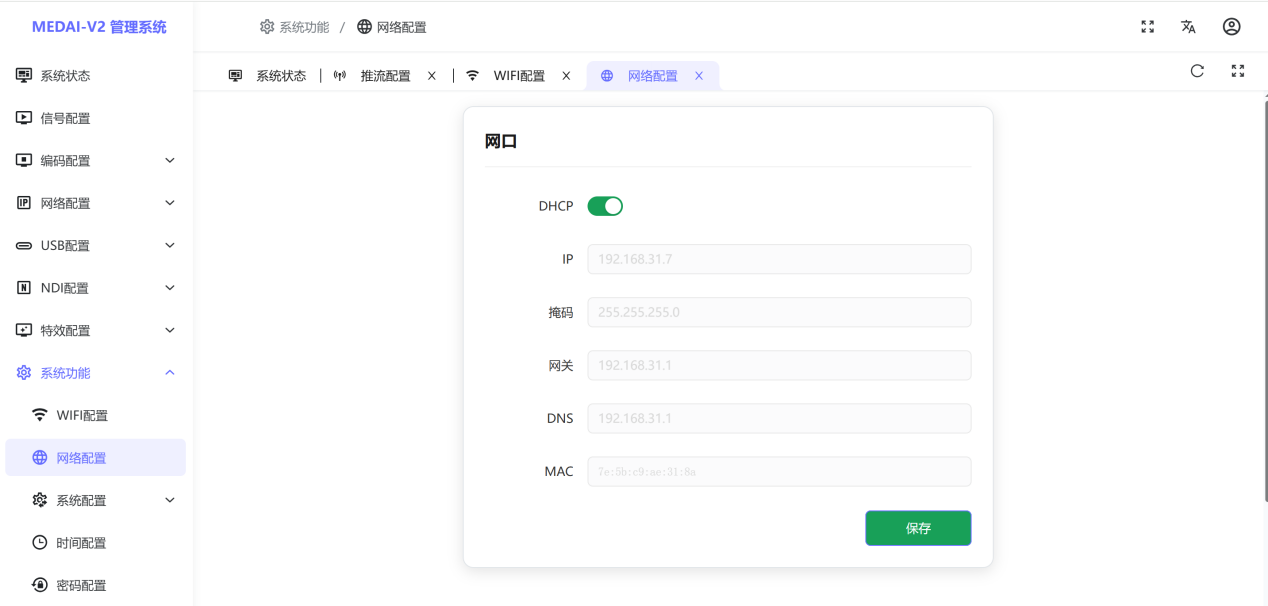

有线网络：也可以走 网络配置，默认 DHCP 自动获取，需要时也可手动配置静态 IP。

⚠️ 重要：设备联网后，请用路由器分配的 IP（例如 192.168.5.101）访问后台，不要再回到 192.168.88.1。WiFi 和有线可以同时存在，连上任意一种都能访问。

---

Step 5｜配置推流，开始开播（2 分钟）

这是最后一步，分三小步。

① 确认编码参数

进入 编码配置，新手直接用推荐值即可：

参数	新手推荐值
分辨率	1080P
码率	高清（12M）；上行不够选标准（4M）
编码格式	H.265（省带宽）；平台不兼容再换 H.264
通用高级项	GOP 60 · 帧率 60 · 帧率控制 CBR

改完点右下角 应用配置，立即生效（无需重启）。

② 填 5 路推流地址

进入 流媒体配置 → 推流配置，把各平台给你的推流地址粘贴进去：

通道	建议用途
rtmp1	抖音
rtmp2	B站
rtmp3	快手
rtmp4	虎牙 / 视频号 / 第三方
rtmp5	AI 智能推流专用（要用 AI 值守就填这路）

怎么拿推流地址？ 在平台后台找"第三方推流 / 电脑直播"，会给你两样东西，拼起来就是一个完整地址：

服务器地址 + 串流密钥 = 完整 RTMP 推流地址

③ 打开开关 → 同步配置 → 开播！

把你需要的那几路开关打开，然后点 同步配置，推流就开始了。

想确认画面有没有出去？在推流配置页开启 FLV 流预览，或看设备前面板黄灯是否闪烁。

---

🎉 恭喜，到这里你已经能开播了！

后面的章节讲的是"怎么播得更好、更省事"——按需阅读即可。

---

五、管理后台菜单地图

后台左侧是功能导航，先认一下路：

一级菜单	二级菜单	干什么
系统状态	—	看设备状态、网络状态、推流/录制时长、输入输出画面
信号配置	—	选音频输入源、视频输出源，看多路预监画面
编码配置	—	分辨率 / 码率 / 编码格式 / GOP / 帧率 / 镜像旋转
网络配置	WIFI配置 · 网络配置	无线 / 有线网络设置
流媒体配置	拉流配置 · 推流配置	网络输入源、5 路 RTMP 推流、加密
USB配置	UVC配置 · USB录制	摄像头分辨率、插卡录制
NDI配置	编码配置 · 解码配置 · 授权配置	NDI 输出 / 输入 / 授权
特效配置	LOGO参数 · 视频叠加 · 绿幕配置	水印、画中画、抠图
系统功能	WIFI · 网络 · 系统参数 · 音量 · 时间 · 密码 · 重启 · 电源	设备维护
智能配置	—	AI 人型识别自动值守

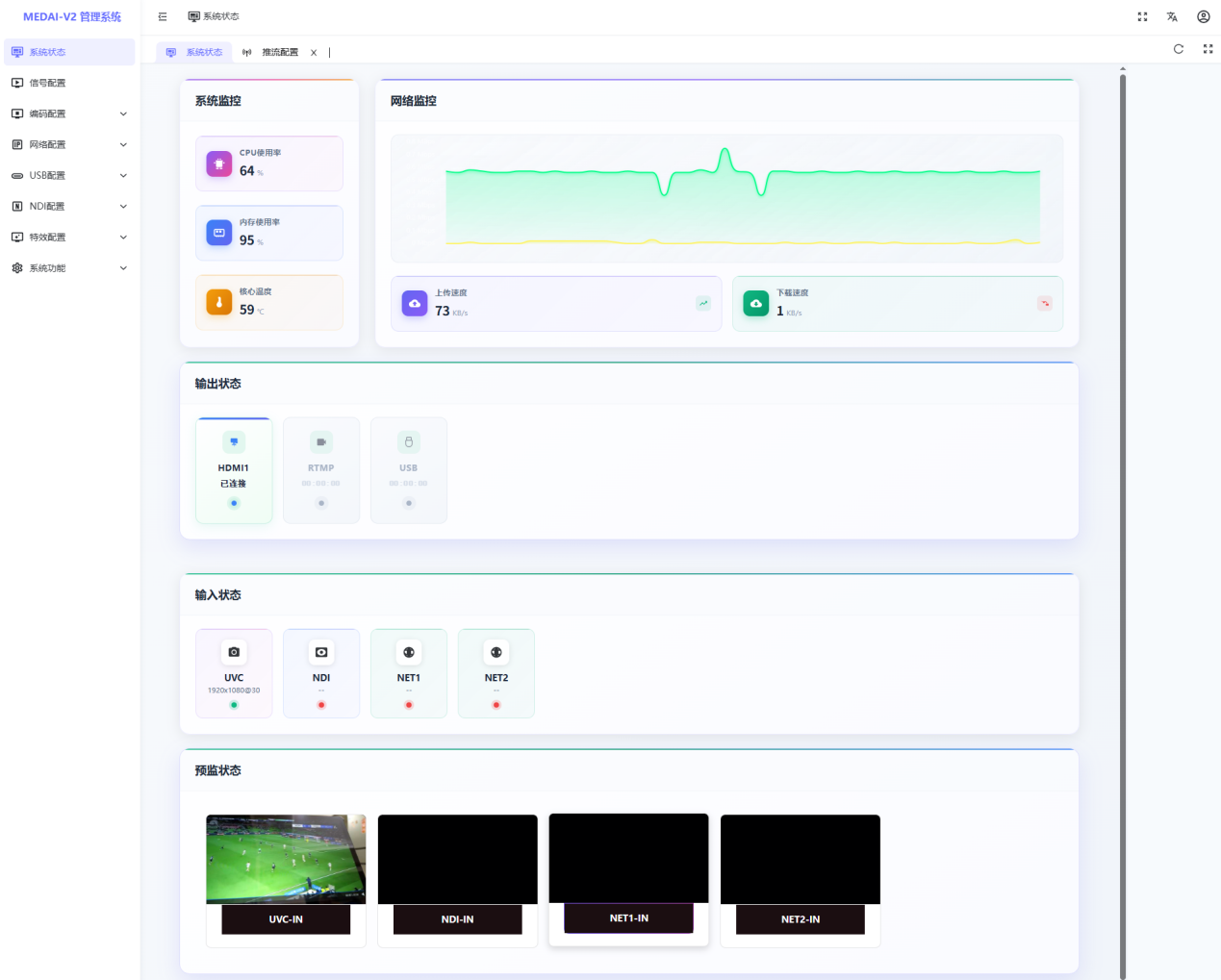

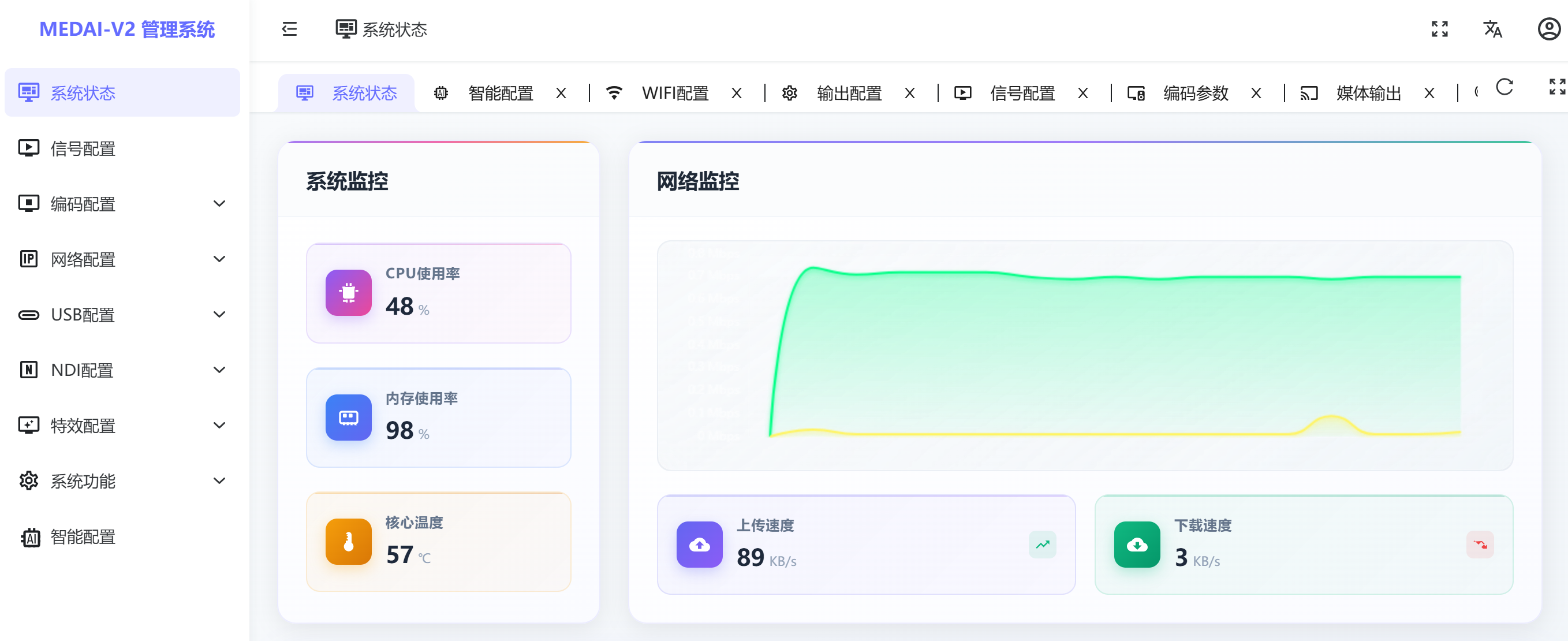

新手第一站永远是「系统状态」，一眼看清所有关键信息：

上面能看到：系统监控（CPU温度 / 已用内存 / 已用存储）、网络监控（上传 / 下载速度）、输出状态（HDMI / RTMP推流时长 / USB录制时长）、输入状态（UVC / NDI / NET1 / NET2 及其分辨率）、预监状态（当前画面）。

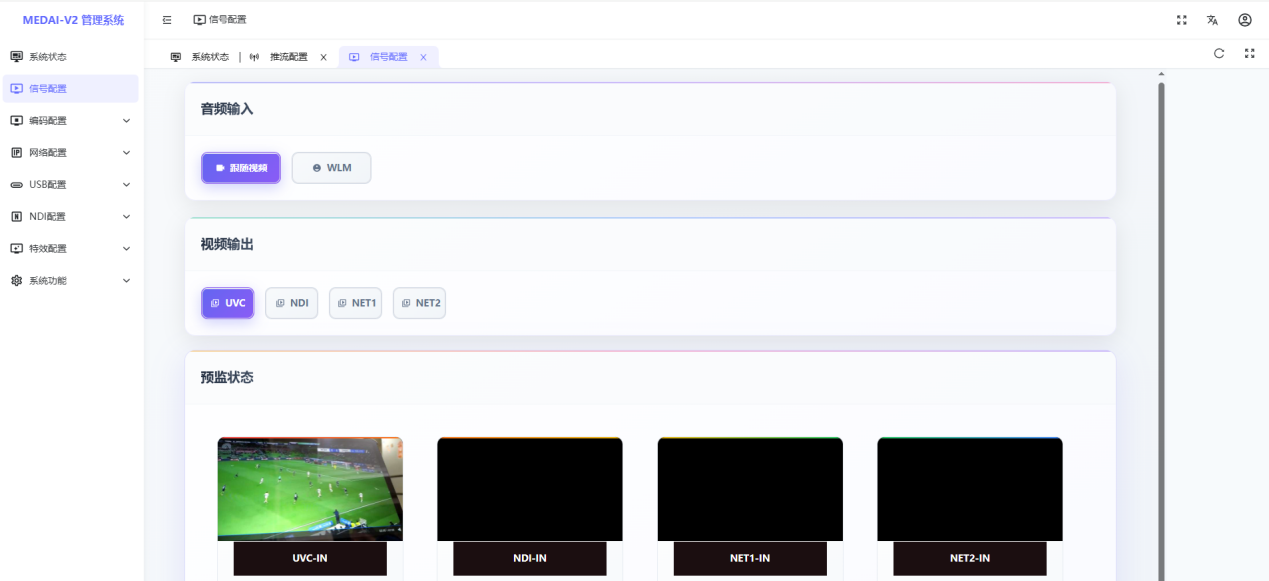

第二站是「信号配置」，这里决定"用哪个画面编码、用哪路声音"：

选项	说明
音频输入	跟随视频（跟着视频源的声音）/ WLM（切到无线 MIC）
视频输出	选 UVC / NDI / NET1 / NET2 作为编码源
预监状态	所有输入源的实时画面缩略图

---

六、特色功能详解

特色 1｜5 路 RTMP 同时推流

一句话：1 台设备 = 5 路独立推流。

为什么值钱：传统方案要在抖音、快手、视频号同时开播，得准备 3 台手机/电脑 + 3 个运营。现在 1 台盒子 + 1 个摄像头，5 分钟配好。

核心原理：设备把画面编码一次，然后在内部复制成 5 路分别推送。所以第 5 路几乎不增加编码负担——这是它能"一台顶五台"的关键。

新手要知道的：

• 每路独立地址、独立开关，想推哪路推哪路
• 填完地址 → 开开关 → **必须点"同步配置"**才生效
• 上行带宽要够：5 路总带宽 ≈ 单路码率 × 5，带宽不够就少推几路

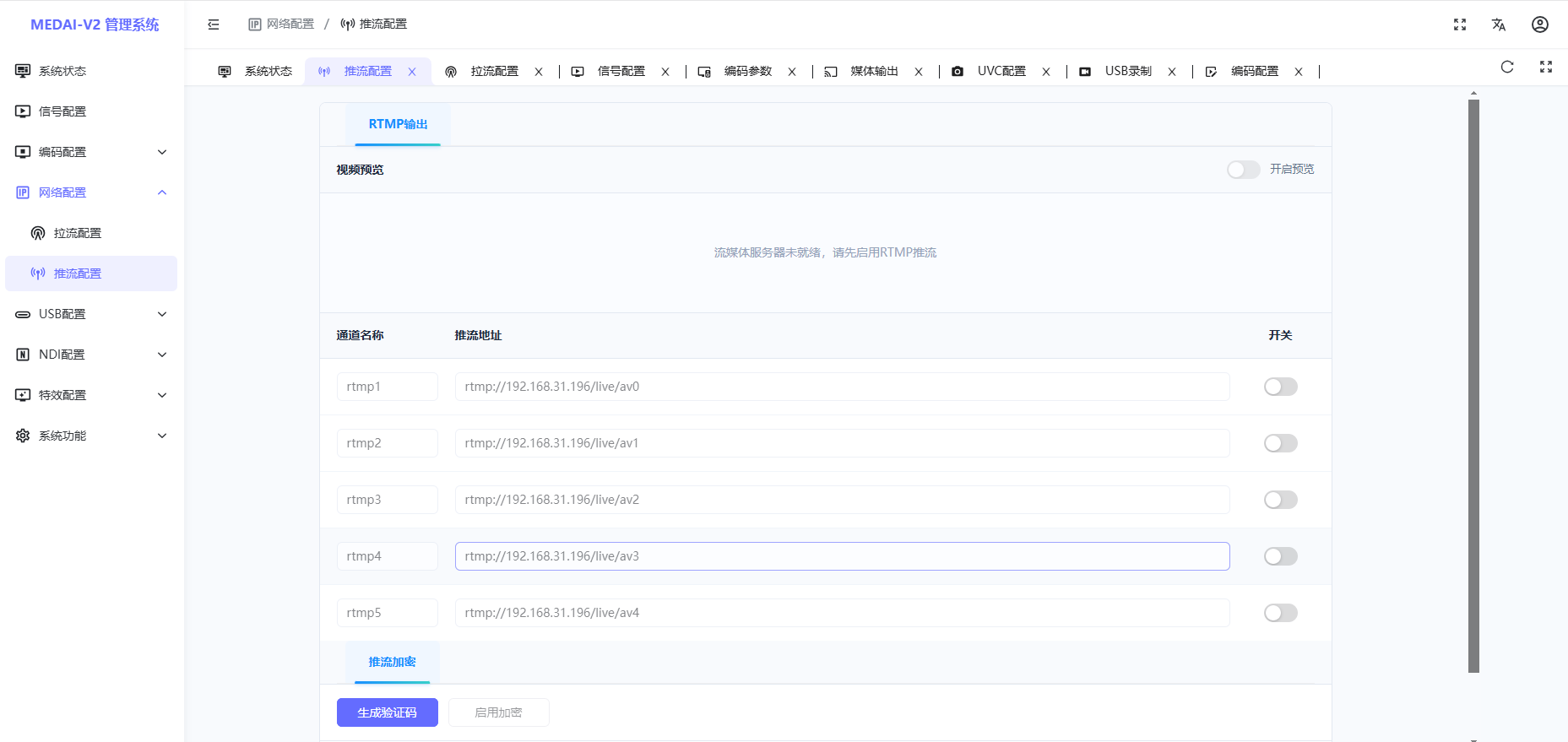

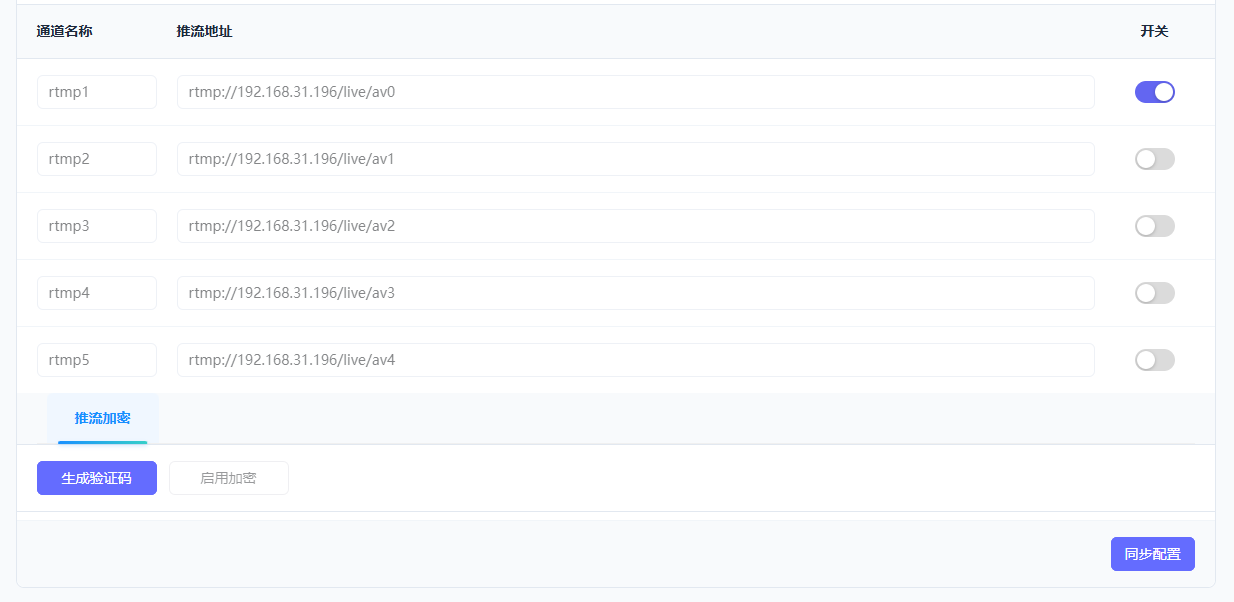

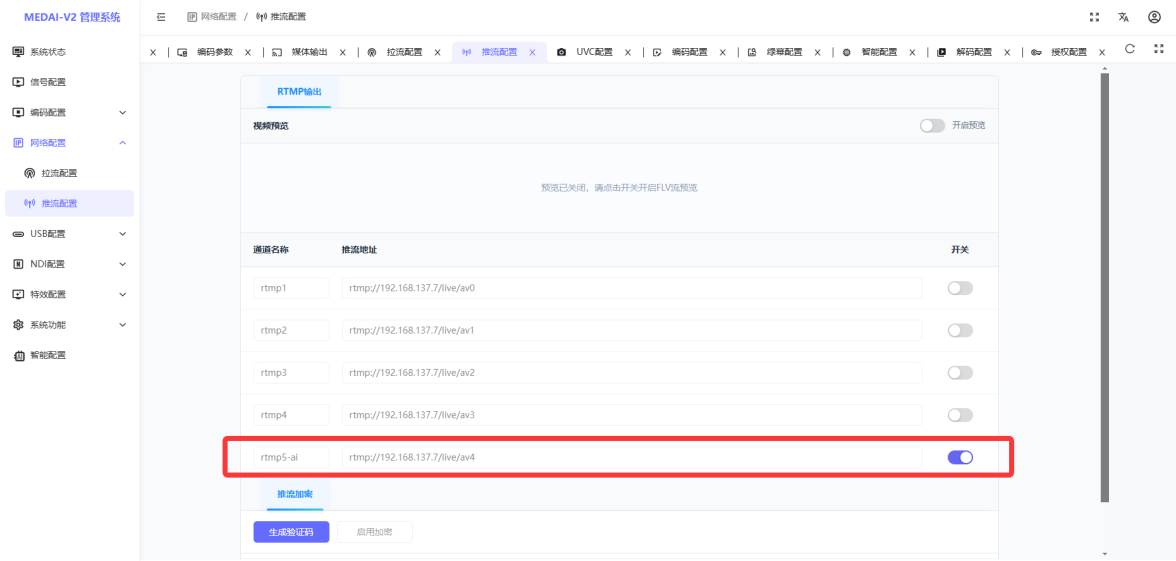

推流配置页的整体结构（左侧填地址、右侧控开关，下方是同步配置与加密按钮）：

---

特色 2｜H.265 硬件编码

一句话：画质更好，带宽更省。

改哪里：编码配置 → 编码格式 → 选 H.265。

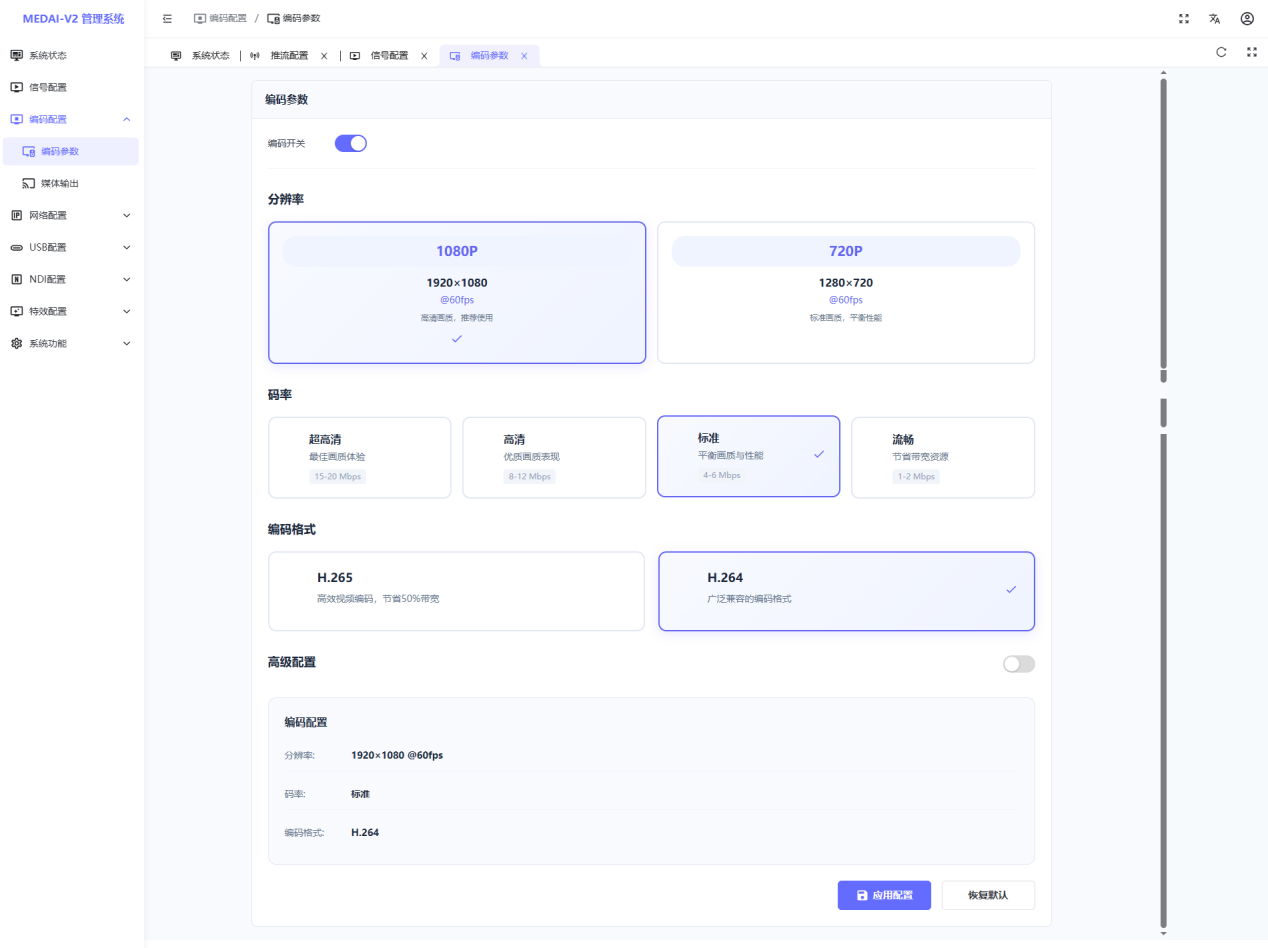

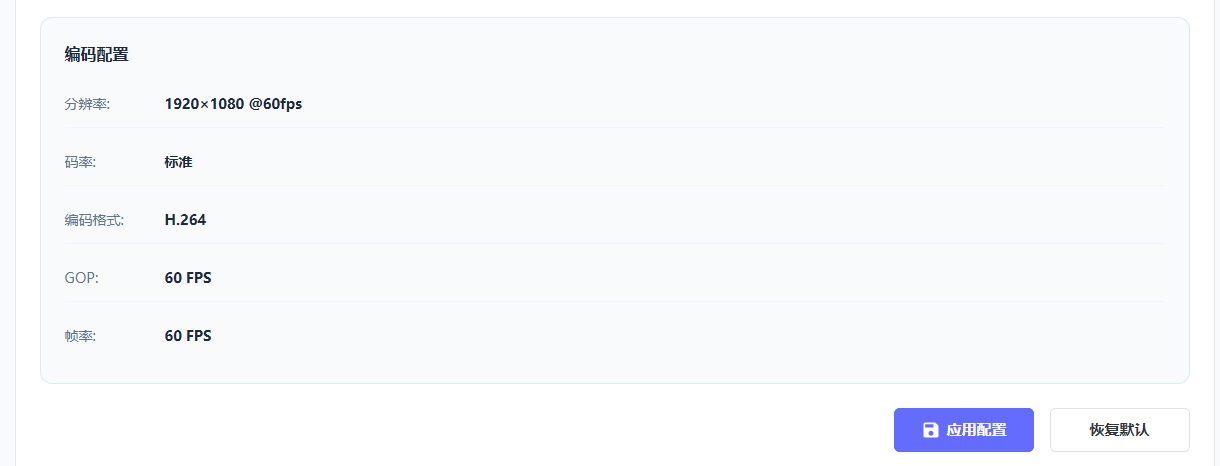

在"编码配置"里能一眼看到当前生效的全部参数（分辨率、码率、编码格式、GOP、帧率），改完点 应用配置 生效。

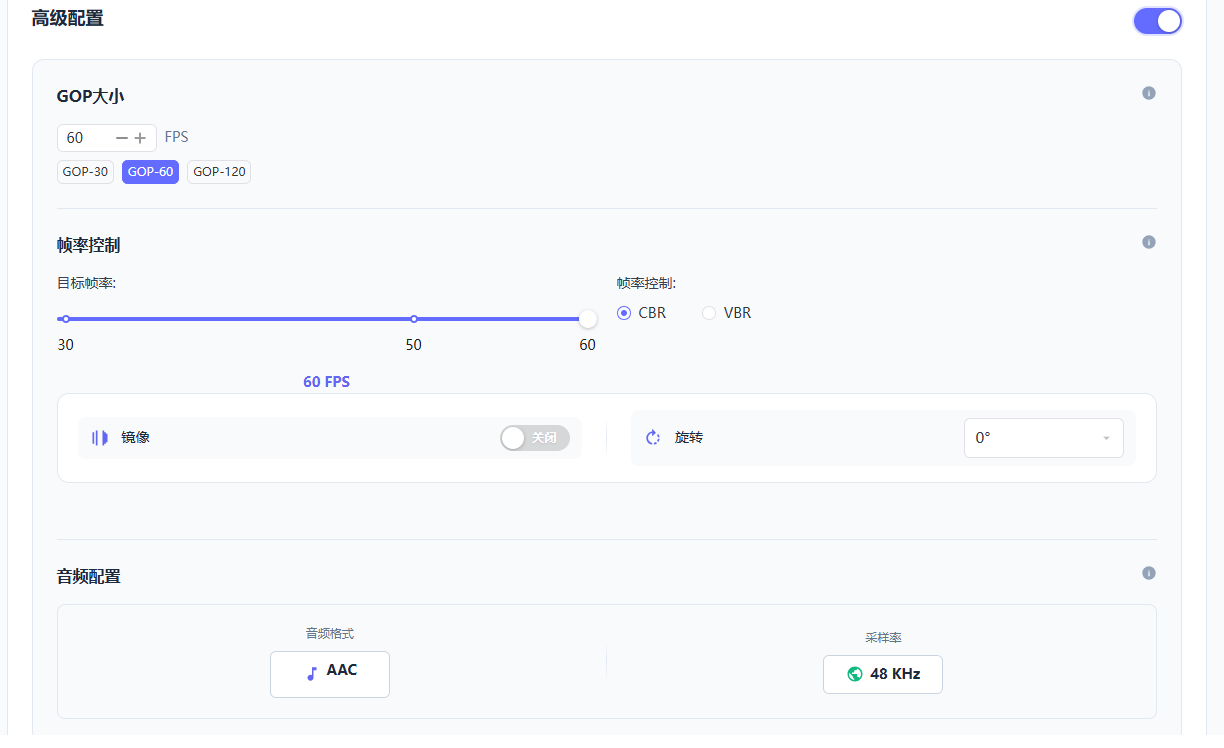

高级参数（编码配置 → 高级配置）：

参数	含义	新手怎么选
GOP 大小	关键帧间隔。GOP=30 表示每 30 帧出一个关键帧	30 / 60 / 120，推荐 60
目标帧率	每秒出多少帧，需与摄像头能力匹配	30（口播）/ 50 / 60（游戏运动）
帧率控制	码率控制方式	CBR（直播稳）/ VBR（画面简单时省）
镜像 / 旋转	画面镜像；0°/90°/180°/270° 旋转	竖屏直播可用 90°
音频配置	AAC 48KHz	保持默认

---

特色 3｜推流加密（内容防盗播）

一句话：6 位验证码，音视频全加密，只有拿到码的人能看。

设置步骤：

1. 推流配置页 → 点 生成验证码（得到 6 位数字）
2. 点 启用加密
3. 把验证码发给接收端
4. 接收端在 拉流配置 → 启用解密 里输入验证码 → 正常观看

新手要知道的：

• 视频和声音同时加密
• 支持 5 路同时加密（推流侧）
• 解密侧当前只支持一路拉流解密

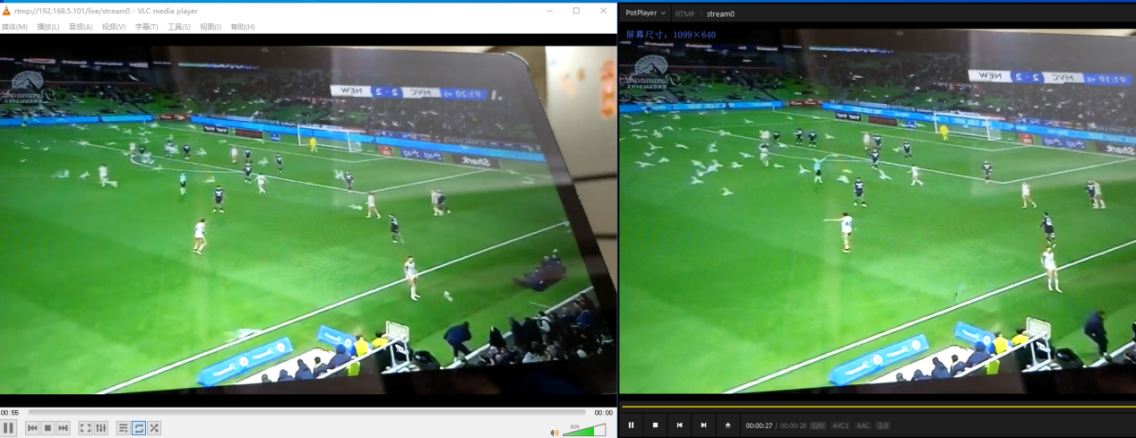

解密成功后的播放效果（VLC 拉流验证）：

---

特色 4｜AI 人型识别：无人值守直播 ⭐

这是 MEDAI-V2 最有"魔法感"的功能。

解决什么问题：主播上厕所、吃饭的时候——关播会掉粉，不关播就是空镜头耗流量、还会被平台判定降权。

它怎么工作：

画面里有人  → RTMP5 正常推流 + 绿幕开启 + 本地录制开启
     ↓ 人离开画面，连续 60/120/180 秒（可选）无人
连续无人    → 自动关闭推流  或  自动切换为预设背景图
     ↓ 人回到画面
识别到人    → 自动恢复推流 + 绿幕/录制恢复

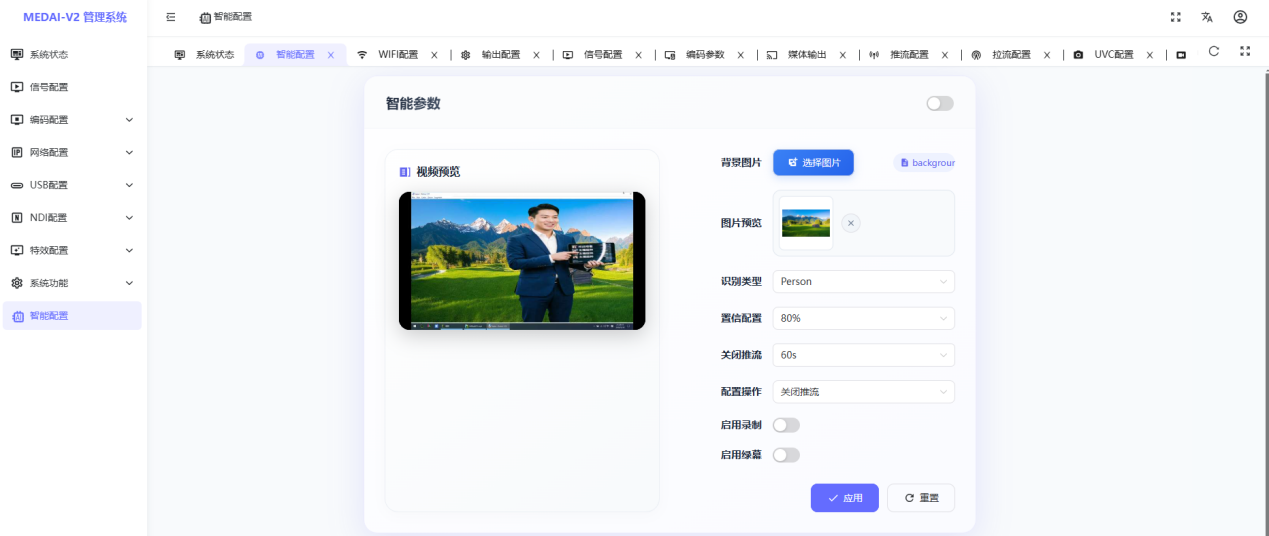

配置路径：智能配置

参数	说明	新手建议
背景图片	没人时切换显示的自定义背景图	传一张品牌图 / 公告图
识别类型	person（固定）	不用改
置信配置	50% ~ 100%	先用 70% 左右，误判多就调高
关闭推流	连续无人多久触发：60S / 120S / 180S	建议 120S
配置操作	关闭推流 / 切换背景	想省流量选"关闭推流"
启用录制	识别到人后自动开录	按需
启用绿幕	识别到人后自动开绿幕	按需

⚠️ 最容易踩的坑（务必记住）

AI 自动开播用的是第五路地址，也就是 rtmp5。

你想让 AI 联动的那个平台，推流地址必须填在 rtmp5，填错路子 AI 就不管事。

---

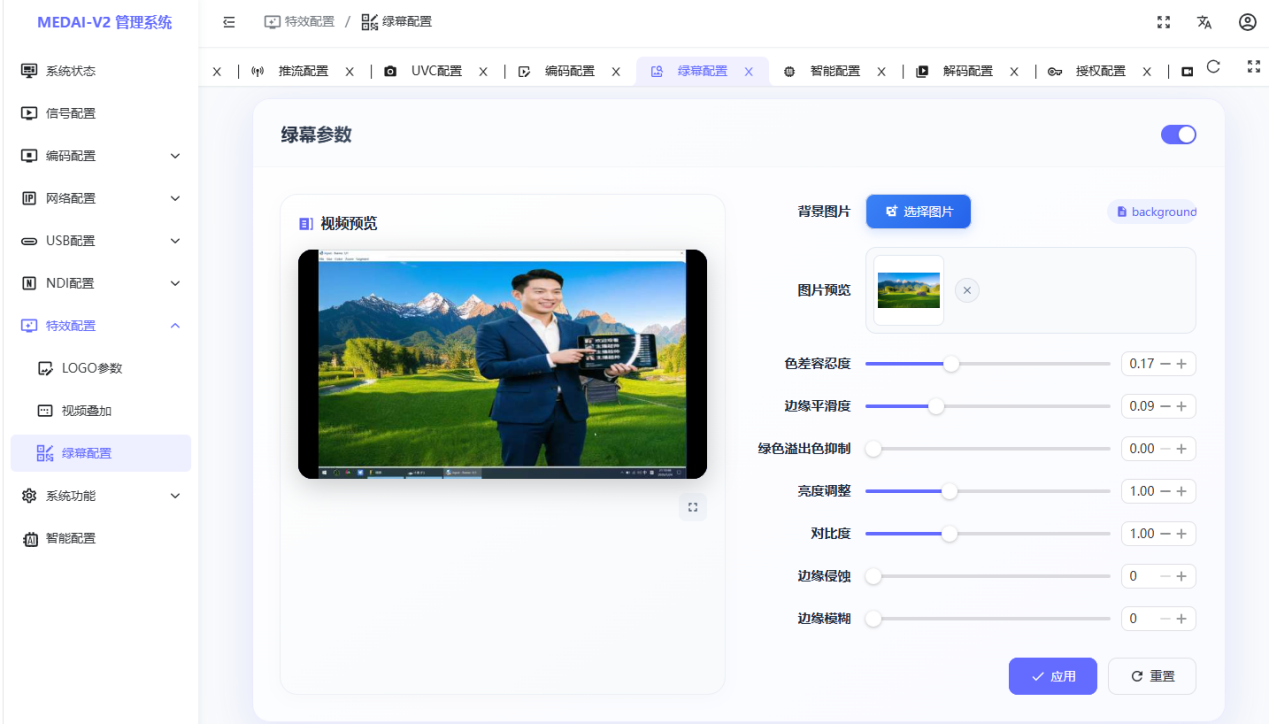

特色 5｜绿幕实时抠图（7 参数）

一句话：不用绿幕棚、不用学 OBS，上传背景图 + 拉 7 个滑杆就行。

效果对比：

未开启绿幕（原始画面）：

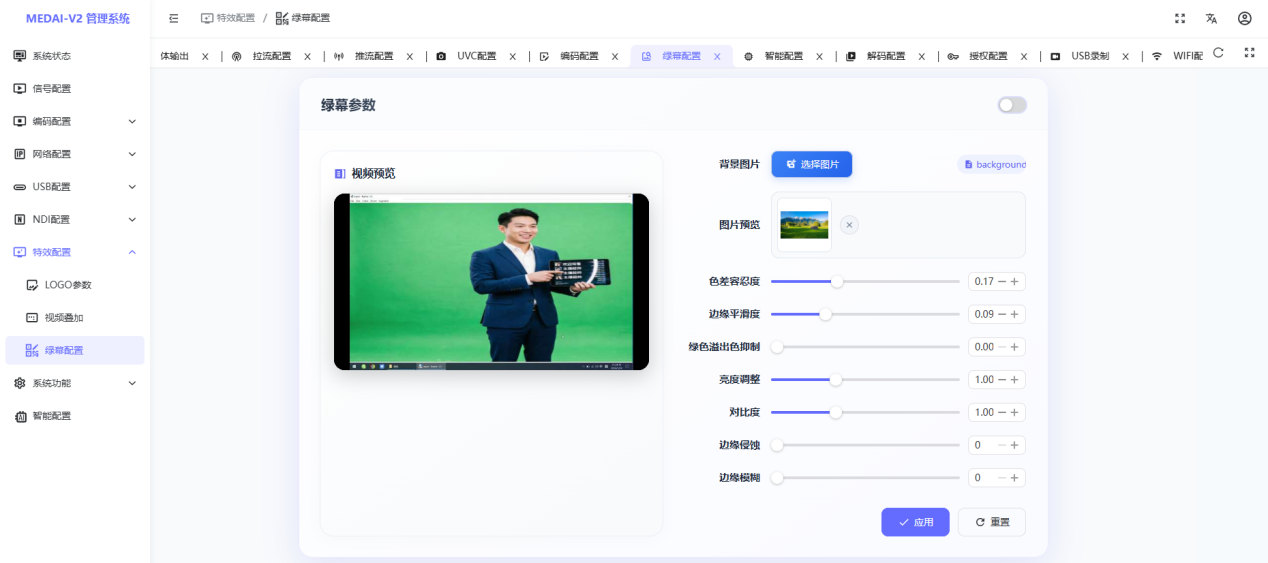

开启绿幕 + 上传背景图后：

7 个参数都管什么：

参数	作用
色差容忍度	判断颜色差异是否在允许范围内（决定"抠得干不干净"）
边缘平滑度	消除边缘锯齿，让过渡更柔和
绿色溢出色抑制	减少绿光反到人身上的"绿边"
亮度调整	整体提高或降低画面明暗
对比度	增强或减弱亮部与暗部差异
边缘侵蚀	向内收缩图形边缘，去掉残留绿边
边缘模糊	柔化图形边界，过渡更自然

调参口诀（照着做就能出效果）：

1. 先拉 色差容忍度，把背景抠干净
2. 再调 边缘平滑 + 边缘侵蚀，去掉人身边的绿边
3. 最后统一 亮度 / 对比度，让人物融入新背景
4. 调乱了就点 重置，恢复默认值

新手最容易翻车的 3 件事：

• ❌ 绿幕布有褶皱、有阴影、打光不均 → 色差容忍度怎么调都会漏边
• ❌ 主播穿了绿色 / 荧光色衣服 → 这是 chromakey 算法的物理死角，必须换衣服
• ❌ 参数全拉满 → 抠像会更耗处理时间，优先保证 1080P@60 稳

---

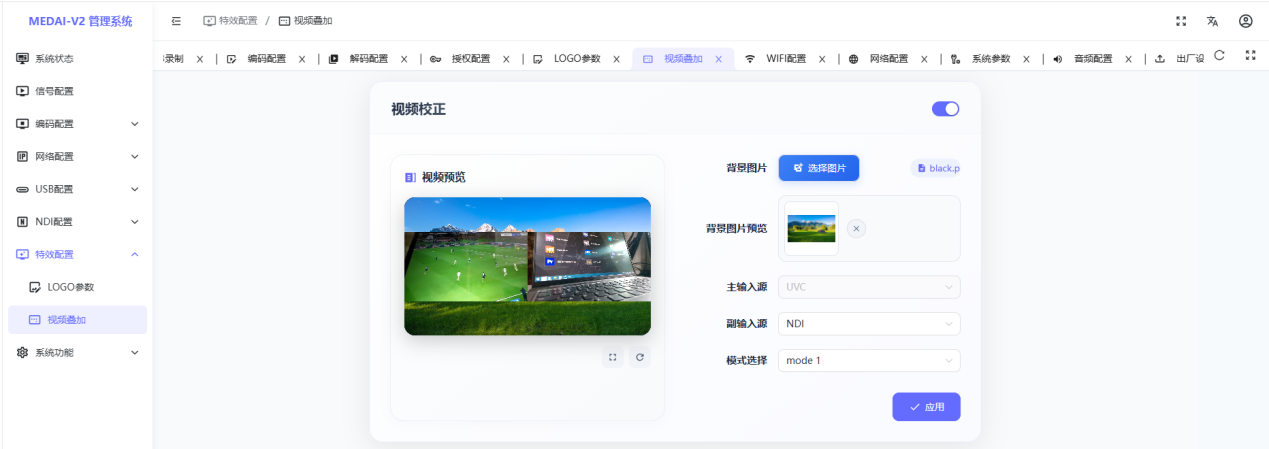

特色 6｜画中画：5 种叠加布局

一句话：主源 UVC + 副源（NDI / NET1 / NET2），5 种版式一键切换。

典型场景：老师讲课 + 课件同屏（教育）、主播 + 商品图（带货）、主播 + 数据大屏（财经）。

配置路径：特效配置 → 视频叠加

模式	布局效果
Mode 1	左右中间视频叠加
Mode 2	左上右下视频叠加
Mode 3	左下右上视频叠加
Mode 4	画中画：主 UVC + 第二路视频在右上
Mode 5	画中画：主 UVC + 第二路视频在右下

⚠️ 关键操作提示：切换模式后，必须先点"应用参数"，再重新开关启用开关，新布局才生效。很多新手卡在"切了没反应"就是因为漏了这一步。

---

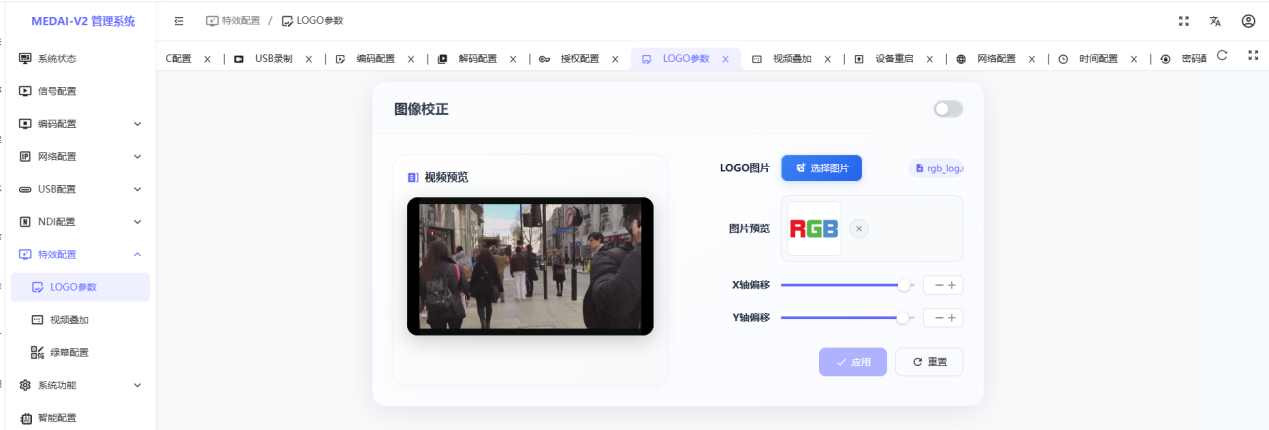

附加功能 1｜LOGO 叠加

给画面加固定水印 / 台标。

配置路径：特效配置 → LOGO参数配置

• 上传本地图片作为 LOGO
• 可调 X 轴偏移 / Y 轴偏移（最大 100 像素）
• 支持 RGBA 透明通道，固定在画面左上方
• 用上方开关控制启用

---

附加功能 2｜本地录制（MP4）

一句话：边直播边存文件，直播结束就有回放。

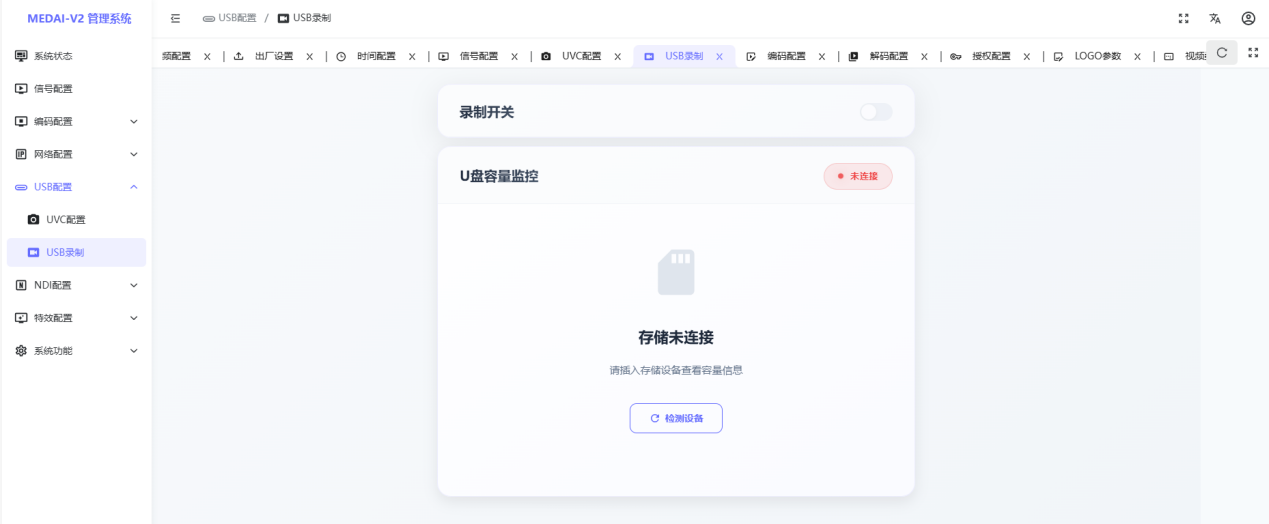

操作：USB配置 → USB录制

1. 插入 TF 卡或 U 盘（容量 ≤ 64G，推荐闪迪 32G/64G）
2. 设备自动识别
3. 点 录制开关 → 状态栏开始走时长，说明正在录

💡 系统状态页的"USB"一栏会实时显示录制时长。

---

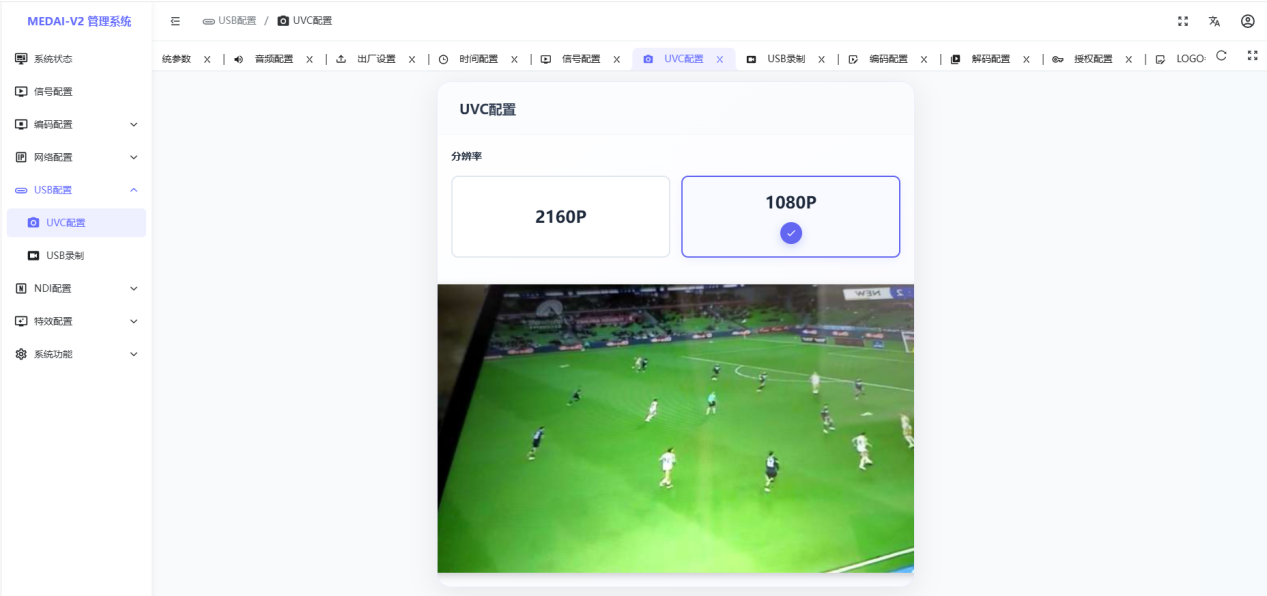

附加功能 3｜UVC 摄像头分辨率切换

配置路径：USB配置 → UVC配置

选项	实际输出
2160P	3840 × 2160（摄像头需支持 4K）
1080P	1920 × 1080

⚠️ 这个设置切换后需要重启设备才生效，和"编码配置"里的分辨率（点应用立即生效）不是一回事，新手经常搞混。

---

附加功能 4｜NDI 编码 / 解码

一句话：接入专业制作生态（vMix / OBS / NDI Tools）。
NDI 编码（把设备画面变成 NDI 源）：自定义 NDI 名称 → 启用后可在 NDI Tools 里搜到。
NDI 解码（把局域网里的 NDI 信号拉进来）：点"搜索" → 选择信号源 → 启用。

⚠️ 两个硬限制，一定要知道

1. 一台设备只能启用 NDI 编码或解码其中之一（NDI 资源限制）
2. 试用版编码 / 解码各限 30 分钟。超时后 NDI Tools 拉取会变成"有声音没画面"，重新开关一次编码或解码即可再获得 30 分钟

当前出厂设备均为试用版，需长期使用请申请授权。

附加功能 5｜网络拉流：把外部流接进来

一句话：设备不只能"推出去"，也能"拉进来"——把另一台设备 / 导播台的网络流接到本机。

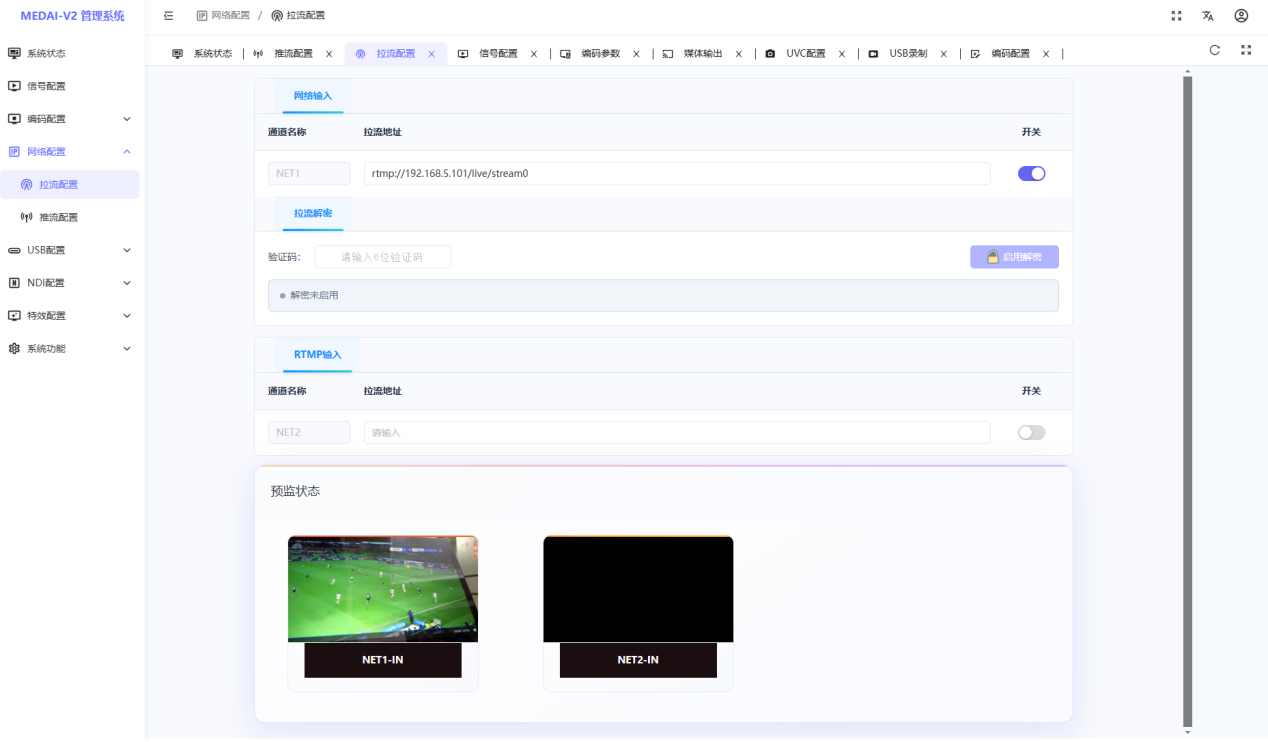

配置路径：流媒体配置 → 拉流配置

通道	说明
NET1	配置网络输入源 1 的流地址（RTSP / RTMP 等）
RTMP 输入	配置 NET2 网络输入源的流地址
预监状态	显示两路网络流解码后的画面

拉了流之后能干什么？

• 作为信号配置里的视频输出源参与编码推流
• 作为画中画的副源（见特色 6）

💡 只填地址、不开"启用解密"开关即可拉普通流；如果是加密流，需要输入对方的 6 位验证码并启用解密（当前仅支持一路解密）。

---

附加功能 6｜多协议本地媒体服务

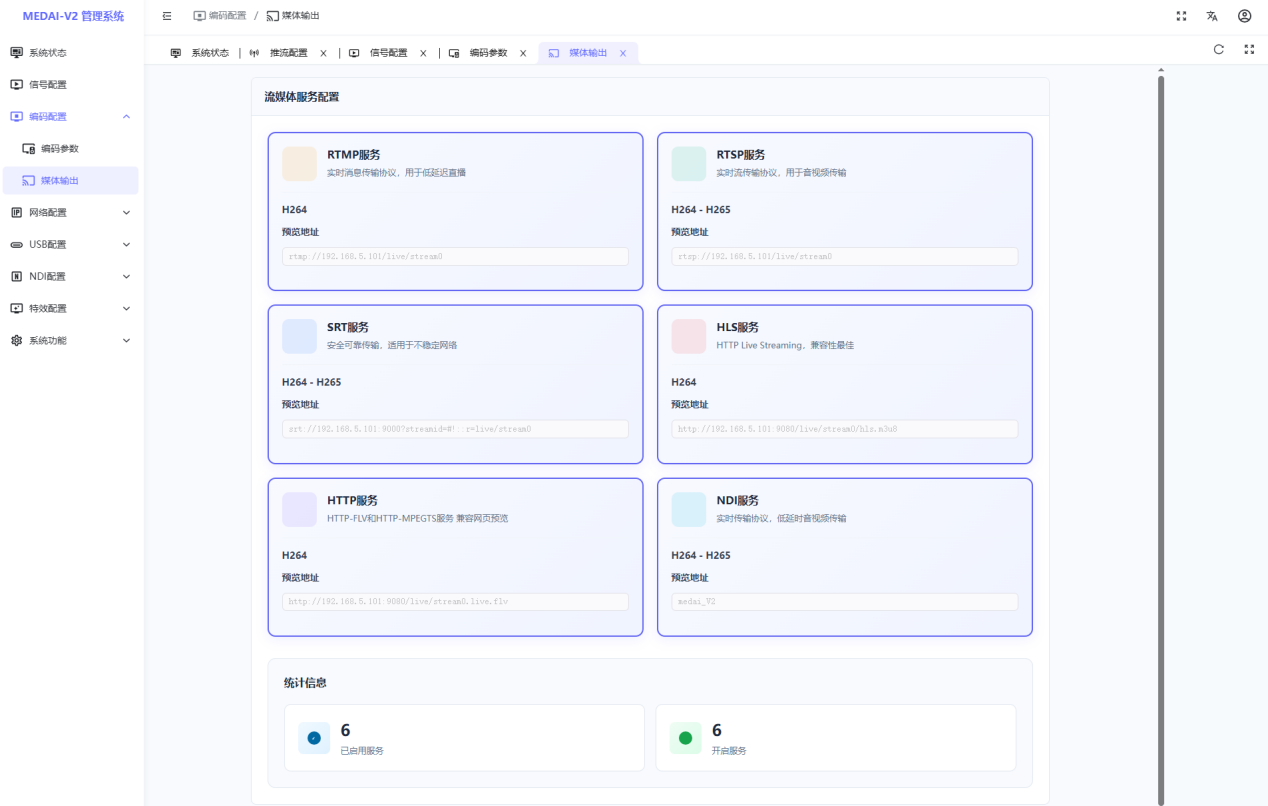

设备同时提供 6 种对外服务地址，可以直接用 VLC / PotPlayer 拉流：

配置路径：流媒体配置 → 媒体输出

协议	特点	适用
RTSP	兼容性最好	通用拉流
RTMP	与推流同源，延迟低	二次分发
SRT	抗弱网能力强	公网 / 跨地域
HLS	浏览器、移动端友好	网页播放
HTTP	通用分发	集成到自有系统
NDI	局域网制作生态	专业导播

VLC 拉流验证效果：

---

七、推荐参数速查表

新手不知道怎么填？直接抄这张表。

场景	分辨率	编码	码率	帧率	GOP	码控
通用直播（推荐）	1080P	H.265	高清 12M	60	60	CBR
带宽一般	1080P	H.265	标准 4M	30	60	CBR
带宽很紧张	720P	H.265	标准 4M	30	60	CBR
游戏 / 运动	1080P	H.265	超高清 20M	60	30	CBR
口播 / 教学	1080P	H.265	高清 12M	30	60	CBR
平台只认 H.264	1080P	H.264	高清 12M	30	60	CBR

带宽估算：上行带宽 ≥ 单路码率 × 1.5 × 路数。比如推 3 路 12M，需要约 54 Mbps 上行。

---

八、新手常见问题 FAQ

Q1：热点连上了，但打不开 192.168.88.1？
① 确认连的是 MEDAI-V2_XXXXX 这个热点（不是自家 WiFi）；② 试试换浏览器或清缓存；③ 部分手机会提示"此网络无法访问互联网"，选择"继续使用"即可。

Q2：设备连上路由器后，后台打不开了？
联网成功后，热点地址 192.168.88.1 就不再是入口了，要用路由器分配给设备的 IP（在 WiFi 配置页能看到，或路由器后台查）。电脑要和设备在同一个局域网。

Q3：填了推流地址，平台还是显示"未开播"？
三查：① 平台侧是否已开通"第三方推流"权限；② 服务器地址 + 串流密钥是否拼接完整、没有多余空格；③ 是否点了 同步配置。

Q4：画面卡顿、掉帧？
大概率是上行带宽不够。按顺序调：降码率 → 切 H.265 → 降分辨率。

Q5：音画不同步？
检查信号配置里的音频输入是否正确（跟随视频 / WLM 无线MIC），并确认目标帧率与摄像头能力匹配。

Q6：改了 UVC 分辨率没生效？
UVC 分辨率切换后需要重启设备。编码配置里的分辨率则是点"应用配置"立即生效。

Q7：画中画切了模式没反应？
先点"应用参数"，再重新开关启用开关。

Q8：绿幕抠不干净？
先检查物理条件：绿幕布要打匀光、无褶皱阴影；人物不能穿绿色系衣服。再按"色差容忍度 → 边缘平滑 → 边缘侵蚀 → 亮度对比度"顺序微调。

Q9：AI 识别不灵敏 / 误判？
调高置信配置（往 80%~95% 调）可减少误判；调低则更敏感。同时确认摄像头视野里人物清晰、光线不要太暗。

Q10：AI 自动推流推的是哪一路？
固定是 rtmp5。要联动的平台地址必须填在第 5 路。

Q11：录制没有文件？
确认 U 盘 / TF 卡已插入且 ≤ 64G，设备识别到之后再点录制开关。TF 卡金手指面朝上。

Q12：NDI 拉过来只有声音没画面？
试用版 30 分钟时效到了。重新开关一次 NDI 编码或解码即可。

Q13：忘记后台密码了？
默认是 admin/admin。如已修改且遗忘，需要恢复出厂设置（系统功能 → 出厂配置），注意会清空全部配置。

---

九、故障速查表

现象	最可能的原因	怎么办
只亮红灯，绿灯不亮	启动异常 / 供电不足	换原装电源，断电重插
黄灯不闪	没在推流	检查推流开关 + 是否点了同步配置
热点搜不到	天线被遮挡 / 设备未启动	移开金属遮挡，确认绿灯常亮
后台打不开	用错 IP / 不在同一网段	用路由器分配的设备 IP
画面黑屏	摄像头没插 USB3.0 / 分辨率不匹配	换 USB3.0 口，重进 UVC 配置
推流几秒后掉线	上行带宽不足	降码率、减路数
声音是杂音	音源选错	信号配置 → 音频输入切换
录制中断	存储满 / 卡速不够	换卡或清理空间
NDI 有声音无画面	30 分钟试用到期	重新开关 NDI 编码/解码
整个后台卡顿	多路 + 绿幕 + 录制同时拉满	减少开启的功能项

---

附录：功能路径速查

我想…	路径
改 WiFi	系统功能 → WIFI配置
设有线网络	系统功能 → 网络配置
改后台密码	系统功能 → 密码配置
调音量	系统功能 → 音量配置
对时	系统功能 → 时间配置
看 SN 号 / 版本	系统功能 → 系统参数
重启设备	系统功能 → 设备重启
恢复出厂	系统功能 → 出厂配置
改画质 / 码率	编码配置
配 5 路推流	流媒体配置 → 推流配置
配网络输入源	流媒体配置 → 拉流配置
开推流加密	流媒体配置 → 推流配置 → 生成验证码 → 启用加密
开绿幕	特效配置 → 绿幕配置
开画中画	特效配置 → 视频叠加
加 LOGO	特效配置 → LOGO参数配置
插卡录制	USB配置 → USB录制
切摄像头分辨率	USB配置 → UVC配置（需重启）
开 NDI	NDI配置 → 编码/解码配置
开 AI 值守	智能配置

系统参数页可以查到设备 SN 号和固件版本号，遇到问题联系售后时报这两个信息最快：

---

MEDAI-V2 = 把编码、推流、绿幕、AI 塞进 118 克的小盒子

即插即播 · AI 加持 · 5 路推流
