音频——DAC 性能测试

原创 已于 2024-11-13 08:22:56 修改 · 2.2k 阅读 · 4
于 2022-10-25 12:25:48 首次发布
音频 专栏收录该内容
19 篇文章 ¥99.90 ¥299.90
订阅专栏
本文主要介绍了DAC（数模转换器）的性能测试流程，包括背景、数据通路、loopback测试和声卡测试，关注的指标有Scope、FFT、RMS Level、THD+N、SNR等。测试过程中使用了I2S接口、USB声卡，以及针对1kHz正弦波的FFT分析。同时，强调了模拟量衰减和通道类型的注意事项。

文章目录

DAC 性能测试

方法

测试 ADC 性能有很多中方法

  • AP + I2S
  • AP + USB 声卡

本文主要介绍 AP + USB 声卡的方式。

背景

MCU 上的 I2S 引脚并未引出，但是需要测试性能，所以这里用 USB 声卡来进行测试。

测试数据通路

  • AP sine wave -> USB 声卡 -> MCU SRAM -> MCU I2S SDATAO -> CODEC I2S SDATAI -> DAC -> AP
    这里需要注意的是，需要测试通路中只有 DAC 这一个模拟量。

关注指标

  • Scope
  • FFT
  • RMS Level
  • THD+N
  • SNR
  • Frequency
  • Frequenc sweep
  • Signal Analyzer

硬件连接拓扑

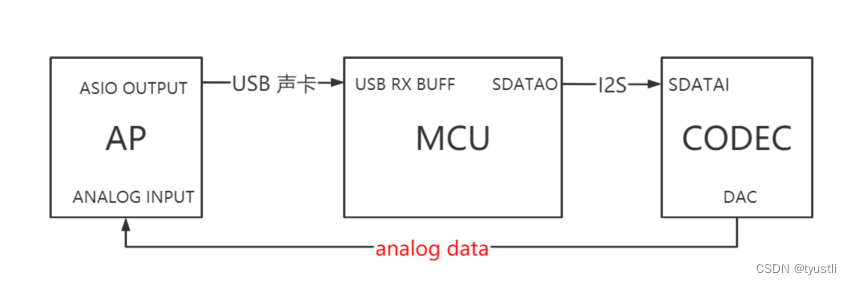

在这里插入图片描述

标签
#DAC #CODEC #AP #I2S #USB声卡
