上一篇我们盘点了 9.0 的全景。本篇深入第一个硬核专题：光照。9.0 一口气给出了三个光照新能力——Clustered Lighting（集群光照）、Textured Area Lights（纹理面光源）、Volumetric Lighting（体积光）。它们不是三个孤立的功能，而是分别回答了实时渲染中光照的三个经典难题：光源的数量、光源的形状、光的介质。

引言：为什么这三个功能是一套组合拳

传统前向渲染的光照模型存在三个天花板：

数量天花板：每像素要遍历场景里所有光源，光源一多帧率就崩；
形状天花板：点光、聚光、平行光都是"零面积"的理想化光源，打不出柔和的矩形高光和真实的窗户透光；
介质天花板：光在真空中直线传播，没有雾、灰尘、烟雾中的散射，画面永远少一层氛围感。

9.0 的三件套恰好各自击穿一个天花板。下面逐个拆解，重点讲清原理——知道它怎么工作，才知道什么时候该用、怎么调参。

一、Clustered Lighting：让一千个光源流畅运行

1.1 问题：O(像素 × 光源) 的暴力循环

前向渲染中，每个像素的着色都要循环场景里的每一盏灯计算贡献——哪怕那盏灯根本照不到这个像素。200 万像素 × 1000 盏灯 = 20 亿次光照计算，这是纯粹的浪费。Clustered Lighting（也被称为 Forward+）的核心思想是：让引擎预先知道哪些灯影响当前像素，只算这些灯。

1.2 经典三步与 Babylon 的"交集"变体

教科书式的集群光照分三步：

把相机视空间划分成 3D 网格（cluster）；
对每个 cluster，算出影响它的光源列表；
着色时根据像素的屏幕位置和深度找到所属 cluster，只遍历该列表。

Babylon 没有完全照搬，而是采用了《使命召唤：无限战争》在 SIGGRAPH 上分享的变体：不做 3D cluster，而是把光源分别投影到"2D 屏幕 tile"（忽略深度）和"深度切片"（忽略屏幕位置）两个维度，着色时求两者的交集。这样做的好处是：2D tile 维度可以复用传统光栅化管线和 fragment shader 来完成，深度维度简单到可以直接跑在 CPU 上。

        屏幕空间 64×64 tiles          深度方向 16 slices
        ┌──┬──┬──┬──┐                ── slice 0 (近)
        │🕯 │  │🕯 │  │                ── slice 1
        ├──┼──┼──┼──┤      ∩         ── slice 2
        │  │🕯 │  │  │   求交集        ── ...
        └──┴──┴──┴──┘                ── slice 15 (远)
              ↓
     像素最终只遍历 tile ∩ slice 里的灯

1.3 Tiled 维度：用"光代理"渲染位掩码

Babylon 默认把屏幕分成 64×64 = 4096 个 tile。怎么把灯装进 tile？答案是给每盏灯渲染一个光代理（light proxy）——一个按光源 range 缩放的方形 mesh，proxy 覆盖到哪个 tile，就在哪个 tile 的位掩码（bitmask）里置上对应的位。

有意思的是，这个"置位"动作在两种后端上用了完全不同的技巧，堪称本功能最精彩的工程细节：

WebGPU：位掩码存在一块 横向tiles × 纵向tiles × 批次数 的 I32 storage buffer 里，proxy 的 fragment shader 用 atomic OR 操作置位。proxy 不输出任何颜色，fragment shader 纯粹为了"副作用"而执行。
WebGL2：没有 storage buffer，也没有原子写。Babylon 另辟蹊径，利用渲染管线的混合阶段：proxy 输出自己的位值，通过加法混合累加到一张浮点 render target 上。但浮点数无法精确表达 32 个不同的位——尾数只有 23 位，所以 WebGL 下每批最多 23 盏灯；超过就增加批次，把 render target 纵向扩展，proxy 在顶点着色器里按批次号偏移。

还有一个隐蔽的坑：保守光栅化（conservative rasterization）。默认情况下，只有像素中心被三角形覆盖时 fragment shader 才会执行，但光代理可能只擦到某个 tile 的边——这个 tile 依然需要被置位。业界标准解法是保守光栅化，可惜 WebGL 和 WebGPU 都不暴露这个特性。Babylon 的方案是在顶点着色器里把 proxy 顶点向远离中心的方向取整，保证 proxy 至少覆盖到它碰到的每个 tile。

1.4 深度维度：CPU 上的排序切片

深度聚类简单得多：把相机的 minZ 到 maxZ 默认切成 16 片，每片记录与之相交的光源的最小/最大索引（光源每帧按到相机的距离排序，排序开销在 CPU 上可忽略），这样 fragment shader 拿到的是一段 bitmask 范围。

最终着色时的交集循环（文档给出的简化版）长这样：

for (int i = firstBatch; i <= lastBatch; i += 1) {
    uint mask = getBatchMask(i);
    if (i == firstBatch) { /* 清掉起始位之前的位 */ }
    if (i == lastBatch)  { /* 清掉结束位之后的位 */ }
    while (mask != 0u) {
        int trailing = firstTrailingBit(mask);
        mask ^= 1u << trailing;                    // 清掉已处理的位
        SpotLight light = getClusteredSpotLight(i * batchSize + trailing);
        // 计算这盏灯的光照贡献
    }
}

1.5 上手代码

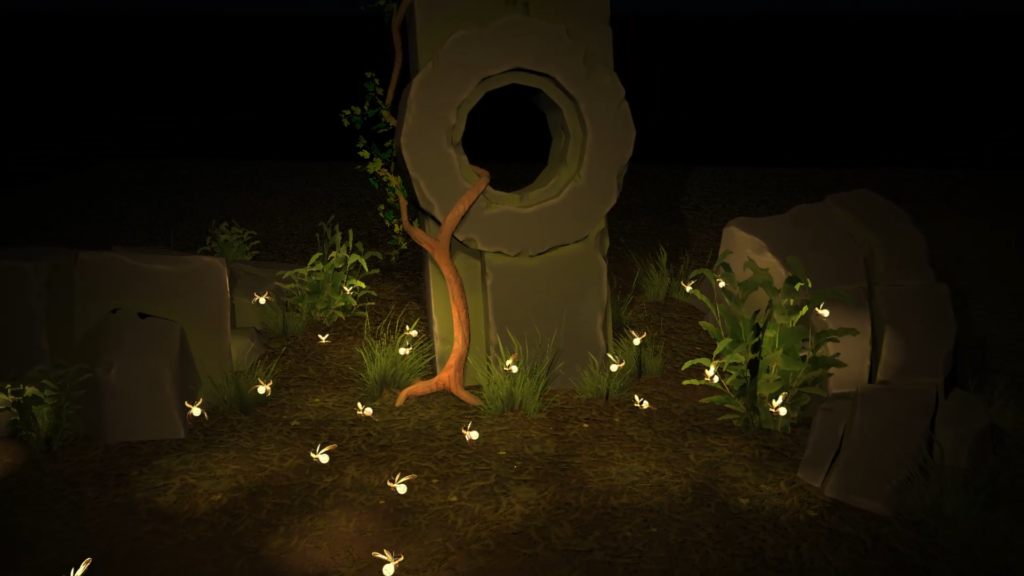

Clustered Lighting 官方演示：数百盏动态光源照亮的夜间遗迹

在 Babylon 里，集群光照被设计成一种光源容器，把点光/聚光加进去即可：

// 创建灯时务必传 dontAddToScene: true，避免灯被重复加入场景
const lights: BABYLON.PointLight[] = [];
for (let i = 0; i < 500; i++) {
  const p = new BABYLON.PointLight(
    `pl${i}`,
    new BABYLON.Vector3(rand(-50, 50), rand(0, 10), rand(-50, 50)),
    scene,
    true // dontAddToScene —— 性能关键！
  );
  p.range = 15; // 给每盏灯设置合理的 range，别都顶到 maxRange
  lights.push(p);
}

// 一个容器管理所有灯
const lightContainer = new BABYLON.ClusteredLightContainer("clustered", lights, scene);

// 动态增删
lightContainer.addLight(spotLight);
lightContainer.removeLight(lights[0]);

性能提示：一次性把所有灯传给构造函数，比一盏一盏 addLight() 快得多；如果灯先被加进了场景再进容器，每帧都会有重复计算，dontAddToScene: true 是官方强调的最佳实践。

常用调参：

lightContainer.verticalTiles = 16;    // tile 数量：少 → 聚类快但每像素灯列表不准
lightContainer.horizontalTiles = 9;   //      多 → 列表准但聚类慢、显存占用高
lightContainer.depthSlices = 64;      // 深度切片数
lightContainer.maxRange = 30000;      // 灯的 range 上限，默认 16383
camera.maxZ = 100;                    // 小场景务必收紧 maxZ，让切片更密

1.6 限制与坑（重要）

只支持点光和聚光；平行光、半球光仍走传统路径
带阴影的灯、带投影/IES 纹理的聚光不参与聚类——因为着色前无法预知要绑哪些纹理，这类灯仍需传统方式渲染
所有灯假定使用 FALLOFF_DEFAULT 衰减；PBR 材质的 physical falloff 会忽略 range，可能导致 proxy 范围小于实际影响范围产生瑕疵，需要手动调 range 或关掉 physical falloff：

for (const material of scene.materials) {
  if (material instanceof BABYLON.PBRMaterial) {
    material.usePhysicalLightFalloff = false;
    // 或者：material.useGLTFLightFalloff = true;
  }
}

Node Material 用户注意：必须把 view 矩阵连到 LightBlock / PBRMetallicRoughnessBlock 的 view 输入；WebGPU 下还必须用 shaderLanguage: BABYLON.ShaderLanguage.WGSL 创建材质，否则 GLSL 转 WGSL 会因 storage buffer 不支持而报错

二、Textured Area Lights：把任意图片变成光源

2.1 面光源为什么难

点光源的高光是一个点，而现实中窗户、灯箱、LED 屏投在高光地面上的是一块有形状的亮斑。数学上，面光源对着色点的贡献是对光源可见立体角的积分——这个积分对 GGX 这样的复杂 BRDF 没有解析解，蒙特卡洛采样又太贵。

2.2 LTC：把 GGX"掰"成余弦分布

实时渲染的破局点是 Eric Heitz 等人 2016 年提出的 LTC（Linearly Transformed Cosines，线性变换余弦）。思想非常优雅：

余弦分布（Lambert）对任意多边形的立体角积分有解析解——可以把多边形每条边的贡献用边缘积分公式累加；
那么反过来，用一个 3×3 线性变换矩阵 M 把余弦瓣"捏"成 GGX 瓣的形状，GGX 对多边形的积分就等价于"逆变换后的多边形"对余弦分布的积分；
矩阵 M 只取决于粗糙度和视角（N·V），可以预先算好存进查找表。

工程上就是两张 64×64 的 LUT 纹理：LTC1 存逆矩阵 M⁻¹ 的四个参数，LTC2 存 GGX 归一化幅度、Fresnel 项和地平线裁剪的 form factor 校正。着色时查表重建矩阵、变换多边形顶点、累加四条边的边缘积分——全程无循环采样，一次解析求值。这就是 Babylon 的 RectAreaLight（8.0 引入）背后的原理。

2.3 9.0 的新能力：emissionTexture

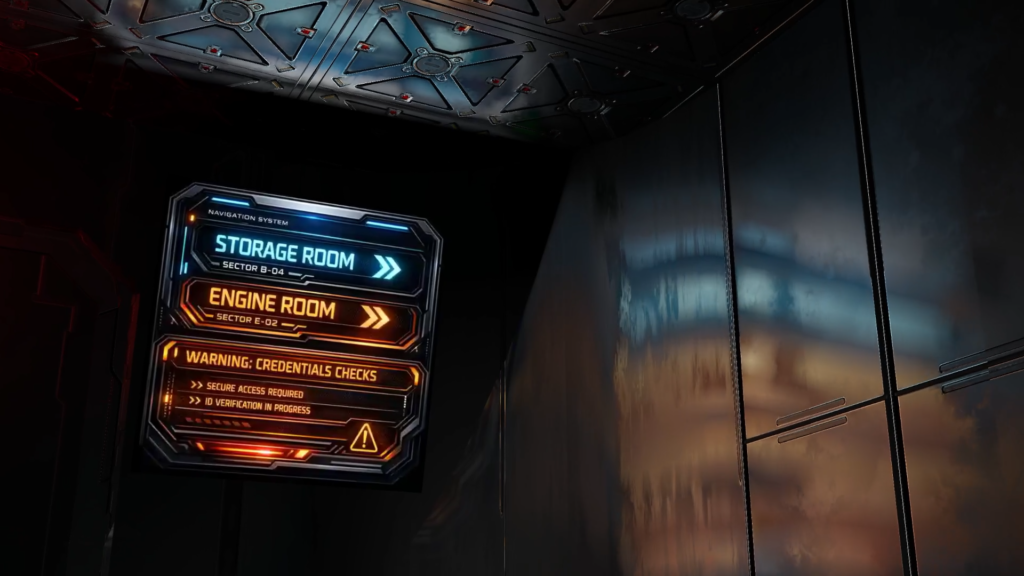

Textured Area Lights：全息标牌纹理作为矩形面光源的发光内容，注意光在墙面上的彩色投射

8.0 的 RectAreaLight 只能发均匀颜色的光。9.0 给它加上了发光纹理：任意图片都可以成为矩形面光源的发光内容，实现彩色玻璃投影、LED 面板、电影级布光等效果，且保持物理正确的发光。

但 LTC 的解析积分建立在"整个多边形 radiance 均匀"的假设上，引入纹理后假设被打破。Babylon 的解法是预处理：把发光纹理预先转换成 LTC 框架下可被着色器高效采样的数据形式。这就是 emissionTexture 必须经过预处理才能使用的原因。

官方给了两条路径：

运行时处理（原型用）：AreaLightTextureTools 工具类，1024/2048 尺寸的纹理处理一次需要数秒
离线处理（生产推荐）：官方在线工具 Babylon Texture Tools 的 "Area Light" 页签，拖入 PNG 点 Render，产出的纹理直接可用

// 工具实例可复用，处理多张纹理
const textureProcessor = new BABYLON.AreaLightTextureTools(engine);

const light = new BABYLON.RectAreaLight(
  "areaLight",
  new BABYLON.Vector3(0, 1, 0),
  2, 2, // 宽、高
  scene
);

const emissionTexture = new BABYLON.Texture("stained-glass.png", scene);
// 预处理后的纹理才能赋给 emissionTexture
light.emissionTexture = await textureProcessor.processAsync(emissionTexture);

2.4 使用注意

RectAreaLight 向自身 -Z 方向发光，类本身没有 direction 参数，需要挂到 TransformNode 上做旋转
StandardMaterial 对面光源的响应用的是 roughness 而非 specular power，想调出正确高光必须设置 roughness
目前不支持阴影——官方表示还没找到好的实现方案，暂无路线图。需要遮挡效果时，可以配合烘焙 AO 或假阴影贴片
序列化场景时，由于预处理纹理没有源 URL，像素会以 base64 内嵌进场景文件，注意文件体积

三、Volumetric Lighting：真正穿过介质的光

3.1 先分清新旧两套"体积光"

Babylon 早就有个 VolumetricLightScatteringPostProcess，但那是屏幕空间后处理：从光源的屏幕位置向外做径向模糊，模拟"看向太阳时的光柱"。它有两个硬伤——光源移出屏幕效果就消失，且完全没有三维介质概念。

9.0 的新体积光是真·三维参与介质散射，但有一个重要前提：它只以 Frame Graph 任务的形式提供（FrameGraphVolumetricLightingTask），不能用传统后处理管线挂载。

3.2 原理：挤出光体积

新体积光的实现基于 GPU Zen 1 收录的文章《Participating media using extruded light volumes》。它不走昂贵的 ray marching，思路是：

从 shadow map 挤出体积：利用灯的 shadow map 深度信息，构建一个代表"光能到达的区域"的体积 mesh（FrameGraphLightingVolumeTask 负责生成）；
双面渲染求路径长度：渲染这个体积 mesh 时，对每条视线，背面深度减正面深度就是光线穿过介质的路径长度；
解析积分散射：沿路径解析计算单次散射——透射率用 extinction 系数的指数衰减，散射方向分布用 Henyey-Greenstein 相函数（phaseG 即 HG 的 g 参数，控制前向/后向散射倾向）。

性能差异也藏在这里：WebGPU 下用 compute shader 直接从 shadow map 更新体积顶点；WebGL2 没有这条路，只能把 shadow map 回读到 CPU 再更新——所以 WebGL 下必须降低体积更新频率（每 4 帧一次）和网格细分度。

3.3 上手代码：Frame Graph 任务链

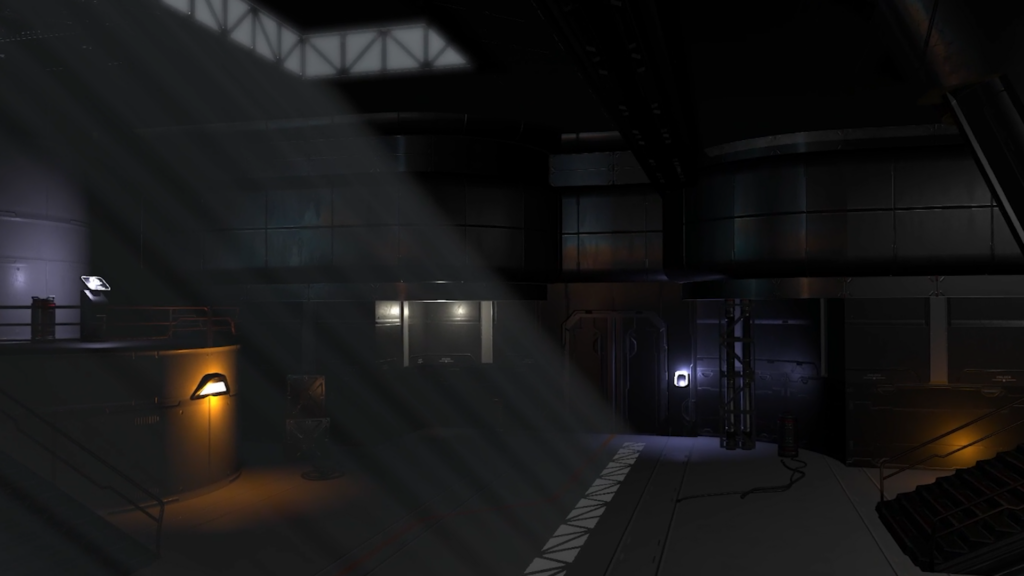

Volumetric Lighting：体积光在工业场景中形成的真实光柱，基于 WebGPU compute shader 实现

// 前置：已创建 shadowGeneratorTask 和 renderTask（物体渲染任务）

// 任务 1：从阴影生成器挤出光体积 mesh
const lightingVolumeTask = new BABYLON.FrameGraphLightingVolumeTask(
  "lightingVolume", frameGraph
);
lightingVolumeTask.shadowGenerator = shadowGeneratorTask;

const lightVolume = lightingVolumeTask.lightingVolume;
// WebGPU 每帧更新 + 高细分；WebGL 降频 + 低细分
lightVolume.frequency = isWebGPU ? 1 : 4;
lightVolume.tesselation = isWebGPU ? 1024 : 256;
frameGraph.addTask(lightingVolumeTask);

// 任务 2：体积光渲染
const volumetricLightingTask = new BABYLON.FrameGraphVolumetricLightingTask(
  "volumetricLighting", frameGraph,
  true // enableExtinction
);
volumetricLightingTask.targetTexture = renderTask.outputTexture;
volumetricLightingTask.depthTexture = renderTask.outputDepthTexture;
volumetricLightingTask.camera = camera;
volumetricLightingTask.lightingVolumeMesh = lightingVolumeTask.outputMeshLightingVolume;
volumetricLightingTask.light = light;
volumetricLightingTask.lightPower = new BABYLON.Color3(0.8, 0.8, 0.8);
volumetricLightingTask.extinction = new BABYLON.Vector3(0.01, 0.01, 0.03); // RGB 三通道独立衰减
volumetricLightingTask.phaseG = 0.05; // 相函数 g：接近 0 各向同性，接近 1 强前向散射
frameGraph.addTask(volumetricLightingTask);

调参直觉：extinction 控制介质的"浓稠度"（蓝色通道给高一点就是经典的丁达尔蓝调），phaseG 控制光柱的方向感——正对光源看时光柱是否明显增强。

四、三件套协同：一个实战配置思路

功能	解决的问题	典型场景	主要开销
Clustered Lighting	光源数量	城市夜景、走廊灯带、技能特效	聚类 pass + 每像素位掩码遍历
Textured Area Lights	光源形状	窗户、灯箱、摄影棚柔光箱	每灯一次 LTC 解析求值
Volumetric Lighting	光的介质	森林丁达尔、舞台灯、地下设施	体积 mesh 更新 + 全屏体积 pass

一个"夜雨都市"场景的典型搭配：路灯/霓虹灯牌（数百盏）进 ClusteredLightContainer 管性能；橱窗和广告牌用带 emissionTexture 的 RectAreaLight 管质感；主角登场时的聚光灯柱用 Frame Graph 体积光管氛围。三者互不冲突，各自的作用域和开销清晰。

五、小结与下篇预告

光照三件套标志着 Babylon.js 的光照体系从"够用"跨进"现代"：集群光照把 Forward+ 带进了 Web 双后端，LTC 面光源补上了形状真实感，挤出体积法则用巧妙的几何技巧绕开了 ray marching 的成本。

值得注意的是，体积光已经强制依赖 Frame Graph——这不是偶然，而是官方释放的明确信号：复杂渲染效果的载体正在从后处理链迁移到 Frame Graph。下一篇我们就拆解这个 9.0 正式转正的核心基础设施：Frame Graph 渲染管线——DAG 如何组织渲染任务、为什么能省 40% 显存、以及如何把默认管线一步步改造成自定义管线。
