KiCad FPC座阻焊层设置

最新推荐文章于 2026-08-17 14:38:49 发布
原创 最新推荐文章于 2026-08-17 14:38:49 发布 · 2.7k 阅读 · 1 ·
本内容遵循CC 4.0 BY-SA版权协议
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
收录于
KiCad

当前文章被收录于：

KiCad
7 篇文章 2 人学习

KiCad相关

订阅专栏 查看详情
本文介绍FPC座子间距在0.5mm或更小时，如何在KiCad中设置阻焊层（绿油）桥宽，以避免短路问题。通过将桥宽设置为0.1mm，可以有效防止FPC引脚间的短路。

FPC座子间距很小，通常在0.5mm或者更小，如果按照默认KiCad的设置，在FPC引脚之间是没有阻焊层的，所以需要进行设置。

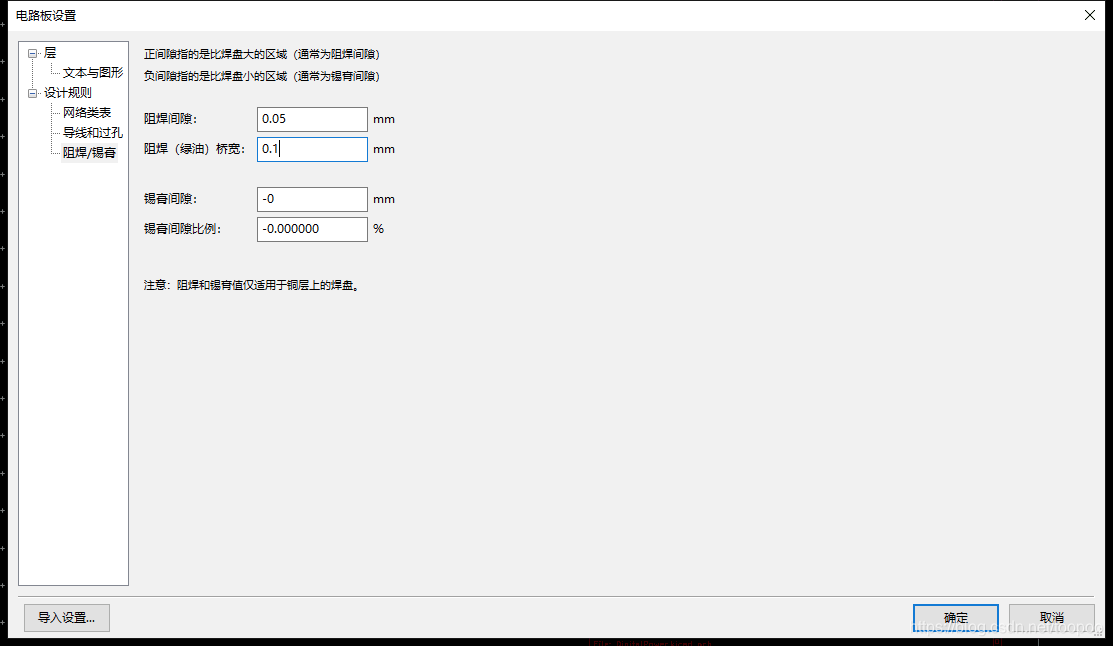

在PCB设置中，将阻焊（绿油）桥宽设置为0.1mm即可，看图。
在这里插入图片描述

标签
#KiCad #FPC #阻焊 #绿油
