从实验室到外场一体化测试：HTOOL‑SA8T 手持频谱仪实测分享，聊聊一机多用如何压缩射频测试成本 13.5 MHz～8.2 GHz 手持一体机的频谱分析、内置信号源、S21 传输扫频三大核心能力

射频测试场景割裂是很多中小团队的痛点：实验室依赖台式频谱仪、独立信号源、矢网模块做器件调试，外场巡检又需要一套便携设备，两套系统分开采购带来仪器闲置率高、布线复杂、运维成本高等问题。本文基于 HTOOL‑SA8T 官方手册、UI 界面以及 SCPI 程控协议，从实测角度拆解这款 13.5 MHz～8.2 GHz 手持一体机的频谱分析、内置信号源、S21 传输扫频三大核心能力，与传统多仪器方案做效率、成本对比，同时客观说明产品适用边界，欢迎射频同行一起交流实操经验。

关键词：手持频谱仪；射频测试；S21 传输测试；一体化信号源；外场无线电监测；SCPI 自动化测试

一、行业痛点：多设备分离方案带来的现实困扰

从事射频研发、产线校验、通信运维的工程师几乎都会遇到同一个两难处境：

1. 实验室工位：设备堆砌，调试流程繁琐 调试滤波器、放大器、射频线缆、排查 PCB 电磁干扰，常规方案是频谱分析仪 + 独立信号源，做传输损耗还需要矢网。多台台式仪器占用大量工作台空间，每次试验都要反复接线、参数对齐，测试前准备工作耗时很长。
2. 外场作业：台式设备无法移动，便携设备性能缩水 基站干扰排查、天馈链路巡检、野外无线电监测，台式仪器完全无法搬运；市面上不少廉价手持设备仅具备频谱接收能力，没有内置激励源，做器件增益 / 损耗测试还得额外携带信号源、电源、多组馈线，外勤背包负重大，现场部署慢。
3. 综合成本居高不下 实验室、外场两套设备分开采购，硬件投入翻倍；不同仪器配件不通用，转接头、馈线库存繁杂；多台仪器需要分批计量校准，长期维护成本不可忽视。

一直在寻找兼顾性能与便携的轻量化方案，近期深度了解国商技术 HTOOL‑SA8T 手持频谱信号一体机，下面结合硬件参数与软件能力展开分析。

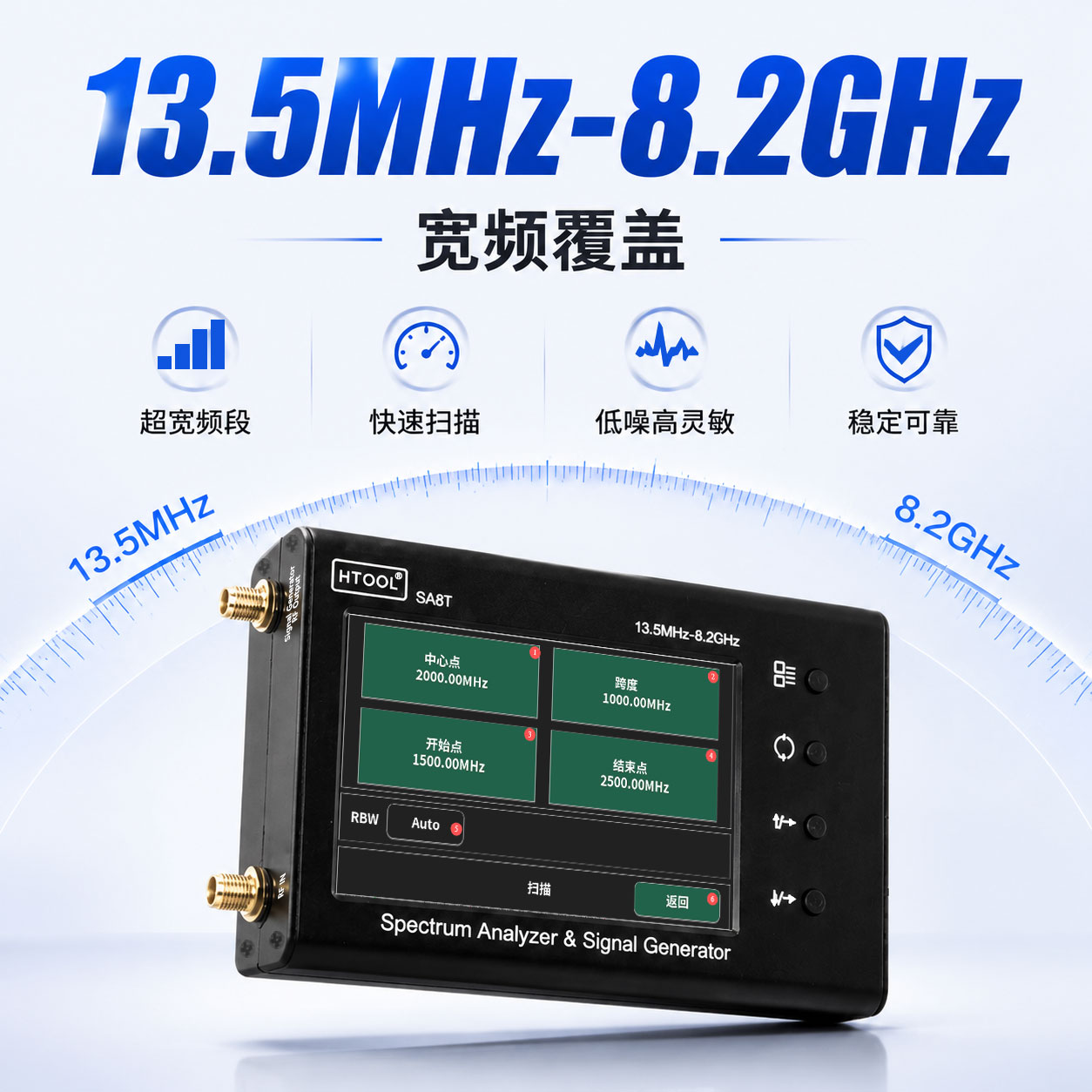

二、HTOOL‑SA8T 硬件概况与关键射频指标

2.1 整机硬件特性

整机尺寸仅 125 mm×75 mm×20 mm，全金属机壳，兼顾电磁屏蔽与抗振能力；搭载 4 寸高亮 IPS 电阻触摸屏，强光下可读，支持戴手套操作，非常适合户外工程场景。 内置 5000 mAh 锂电池，连续工作时长可达 6.5 小时以上；Type‑C 接口同时实现充电、数据通信、固件升级；射频接口采用行业通用 SMA，标配原厂 SMA 馈线，可直接对接市面绝大多数射频被测件

2.2 核心射频参数表

三、三大集成能力，一台设备替代多套测试仪器

3.1 频谱分析：干扰排查与信号捕获

完整的频谱接收能力，‑105 dBm 极限底噪可以捕捉微弱信号与杂散；四档 RBW 灵活切换，按需权衡扫描速度和频率分辨率。 支持最大保持、最小保持、5 次 / 10 次迹线平均，搭配瀑布图功能观察信号随时间的动态变化，典型用途：

• 实验室 PCB 板电磁干扰、射频模块杂散排查
• 外场基站、对讲机等无线电干扰定位
• 业余无线电频谱监测、信号环境摸底

3.2 内置信号源 + S21 扫频：简化器件传输特性测试

传统器件损耗测试，必须信号源提供激励、频谱仪负责接收，两台设备协同。SA8T 把激励源集成在机身，提供两种工作模式：

1. 点频模式：输出固定频点，快速完成射频线缆、放大器单点增益 / 损耗验证；
2. S21 扫频模式：设置起止频率，选择扫频点数，通过直通校准一键归一化，自动扣除线缆、接头带来的损耗，输出传输特性曲线，可完成滤波器、射频链路的基础增益、损耗测试。

测试前完成直通校准，是保证 S21 结果准确的关键步骤，可以很大程度消除外接馈线引入的系统误差。

3.3 上位机软件 + SCPI 程控，支撑自动化测试需求

该设备不止可以手持单机操作，配套 PC 上位机软件，支持中 / 英 / 俄三语界面；电脑端可完成频率功率配置、瀑布图启停、标记 / 峰值设置、测试数据批量保存导出。 同时开放完整 SCPI 指令集，通过 USB 串口通信，可实现：

• 信号源开关、频点、功率读写；
• S21 扫频参数配置；
• 标记设置、峰值读取、原始频谱帧数据获取。

适合产线批量出厂检测、搭建实验室自动化测试平台。

四、全场景覆盖：实验室｜产线｜外场｜教学

1. 研发实验室：频谱杂散观测、滤波器带宽调试、放大器与射频线缆 S21 测试、PCB 干扰定位；
2. 生产产线：参数预设保存与一键调用，标准化测试流程，批量采集存储测试数据；
3. 通信外场：基站干扰排查、天馈链路巡检、现场频谱环境勘测；
4. 高校与教学实训：射频原理演示、滤波器 / 放大器实验、瀑布图动态信号教学。

五、和传统分离方案对比：采购、运维、效率三方面收益

1. 降低硬件采购成本 单台设备集成频谱接收、信号源、基础 S21 测试能力，中小团队无需同时采购多台台式仪器，减少前期硬件投入。
2. 缩减配件与长期运维开销 统一 SMA 标准接口，减少特殊转接头采购；仅一台设备需要定期计量校准；外场测试不需要携带多台仪器、多路电源和大量馈线，降低外勤装备负担。
3. 提升测试效率

• 实验室：省去两台仪器同步调试，S21 直通校准一键完成，不用手动补偿线缆损耗；
• 外场：机身小巧、续航充足，现场开机即可开展测试，无需复杂搭建；
• 自动化场景：SCPI 标准化指令，便于对接工控系统，减少人工重复设置参数。

六、客观看待产品边界：哪些场景并不适合

做选型不能只看优势，也要认清能力边界，方便大家做设备评估：

1. 和高端台式矢量网络分析仪相比，SA8T 的 S21 仅用于增益、损耗这类传输参数基础测试，不支持反射、驻波、相位深度分析，不适合高精度器件研发；
2. 信号源最大输出功率‑11 dBm，针对大功率功放测试，需要额外外接功率放大器；
3. 4 英寸屏幕适合现场快速调试，长时间室内精细读数，体验不如大屏台式设备。

定位更偏向快速验证、外场巡检、产线初筛、教学实验，而非高精度计量级研发。

七、总结 & 同行讨论

HTOOL‑SA8T 的核心价值在于把频谱接收、信号激励、S21 基础测试整合到便携手持形态，解决很多团队 “实验室一套、外场另一套” 的割裂问题，对中小射频研发团队、通信运维、教学实验室、无线电爱好者是一个高性价比选择。

在这里抛出几个问题，欢迎大家评论区交流讨论：

1. 你们团队现在是多台台式仪器搭配使用，还是已经在用一体化手持设备？实际使用体验差距如何？
2. 在做外场射频巡检时，你优先看重：续航、底噪指标，还是整机便携尺寸？
3. 如果用过其他国产手持频谱一体机，对比 SA8T，你觉得优缺点分别是什么？
4. 搭建自动化测试时，你更依赖上位机可视化界面，还是更看重 SCPI 指令的开放性？

后续计划写实操教程：滤波器 S21 完整测试流程、Python 通过 SCPI 读取 SA8T 频谱数据示例，感兴趣可以收藏。
