1.电阻

概念：阻碍电流流动的特性

电阻可用于负载，偏置，反馈。

电阻和电容：放电，滤波，定时，耦合，脉冲形成

电阻的分类：

线绕电阻和膜式电阻（碳膜，金属膜，金属氧化膜）

膜式电阻：

碳电阻（薄膜电阻）：适用于高频率电路，但是热稳定性不好。

金属膜电阻：耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良

金属氧化膜电阻：耐高温，有极好的浪涌电流特性。

线绕电阻：

工作稳定，耐热性能好，误差范围小，额定功率一般在1W以上，适用于大功率场合

厚膜电阻器：常用在功率电路、环境苛刻等场合中。

慧斯通电桥平衡（测量电阻）

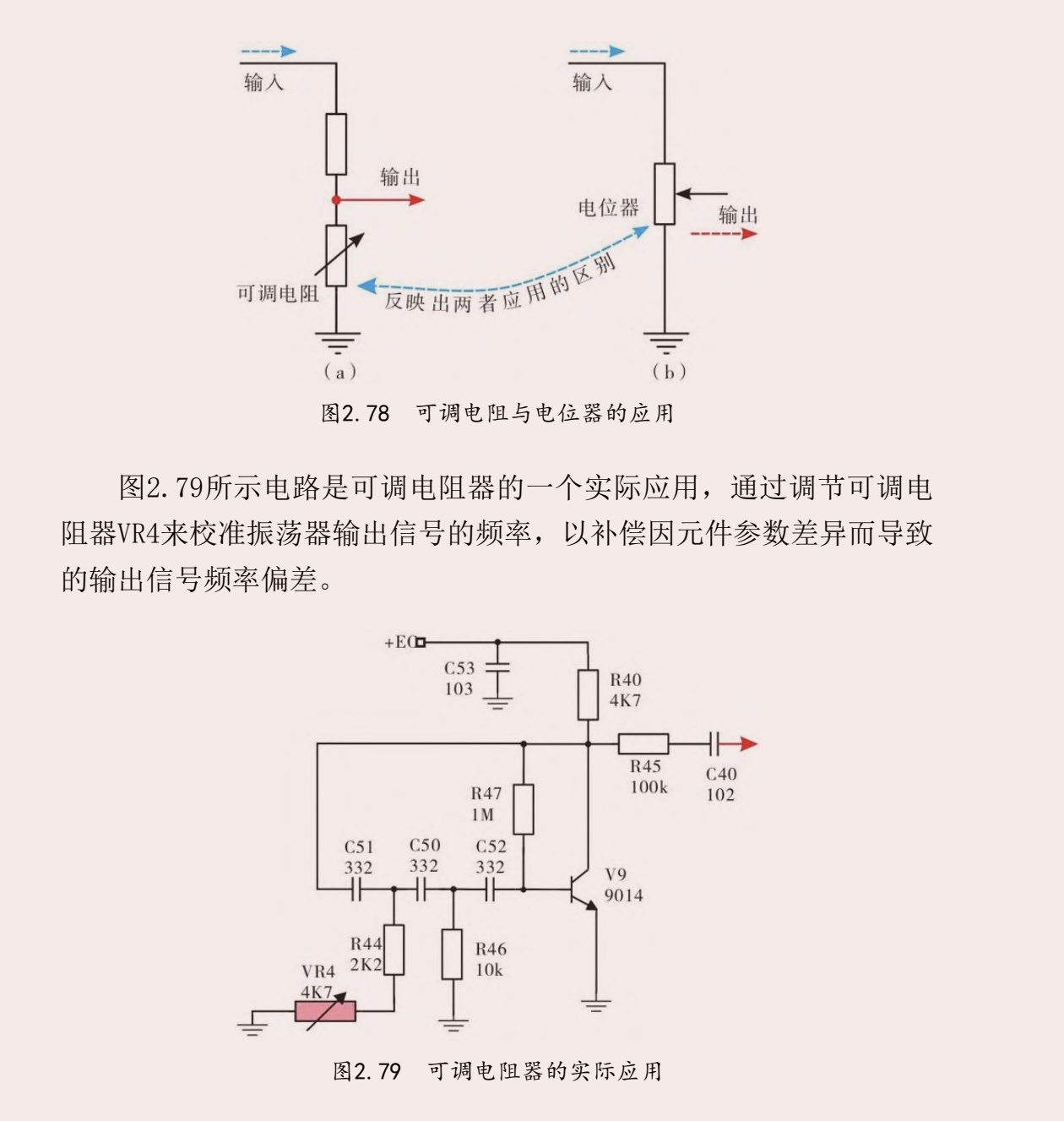

可调电阻器应用（案例）

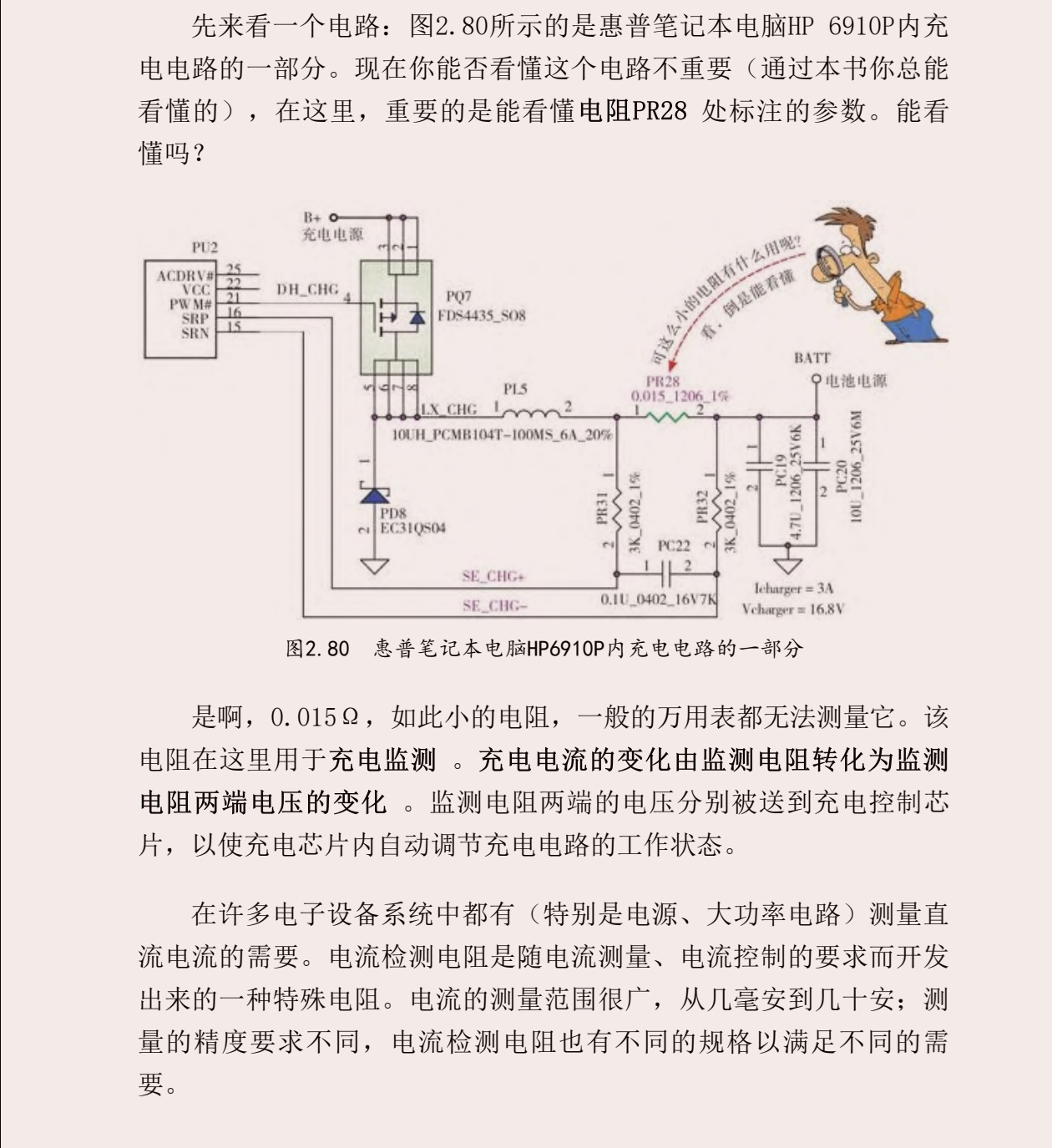

电流检测电阻（案例）

电阻一般很小，像5毫欧，大大降低功耗。

 压敏电阻

概念：电压控制的可变电阻器

使用：正常情况下，压敏电阻阻值很大，近乎开路，因而不会影响后级电路或电器设备的正常工作。当线路上的电压因某种因素瞬间跃升时，过电压出现在压敏电阻的两极间，压敏电阻迅速转为导通状态，电阻很小，将电压钳制在一个相对固定的、安全的电压值。

热敏电阻

正温度系数和负温度系数

光敏电阻

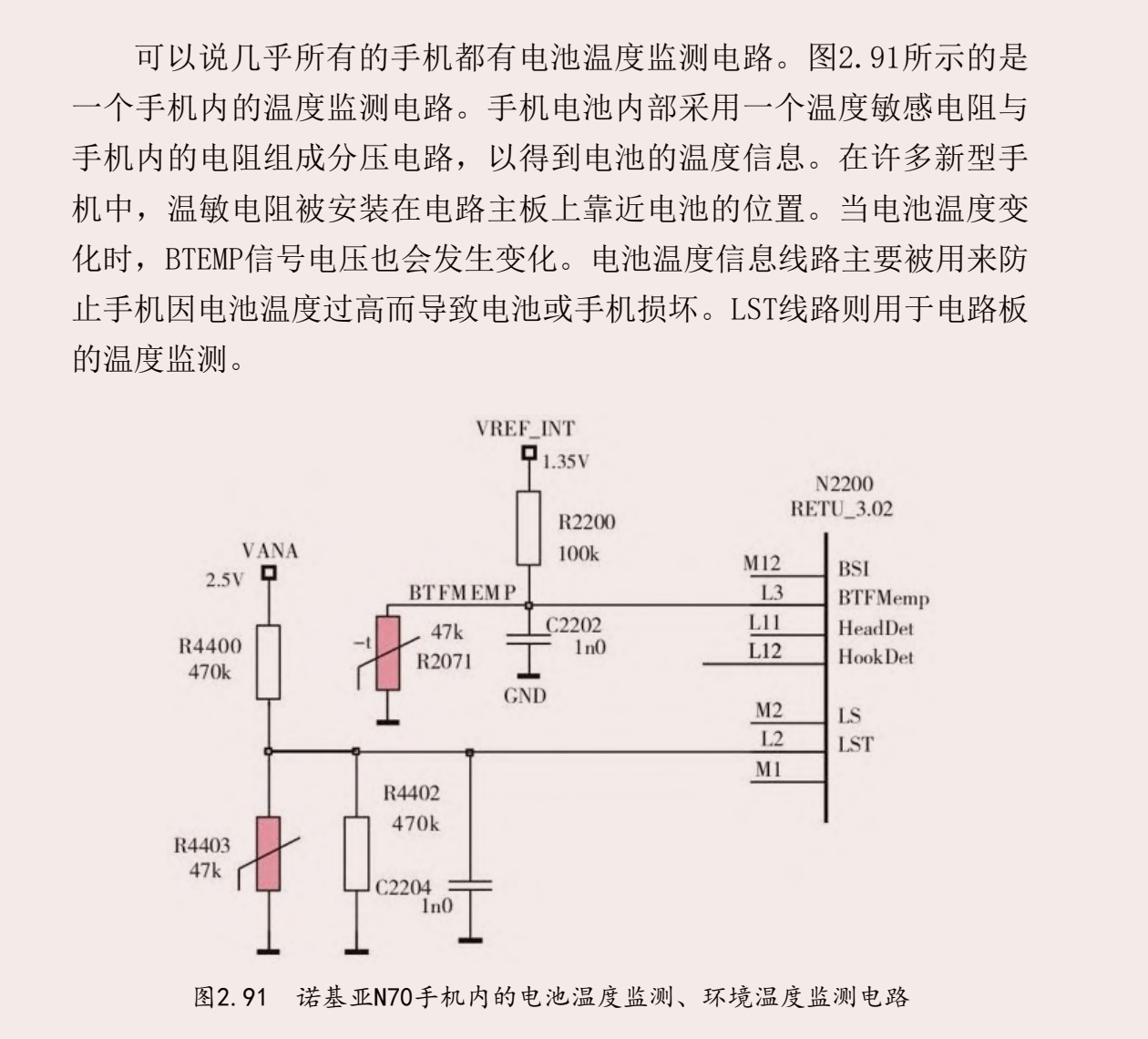

敏感电路（案例）

对地电阻：可判断器件，线号线是否出问题

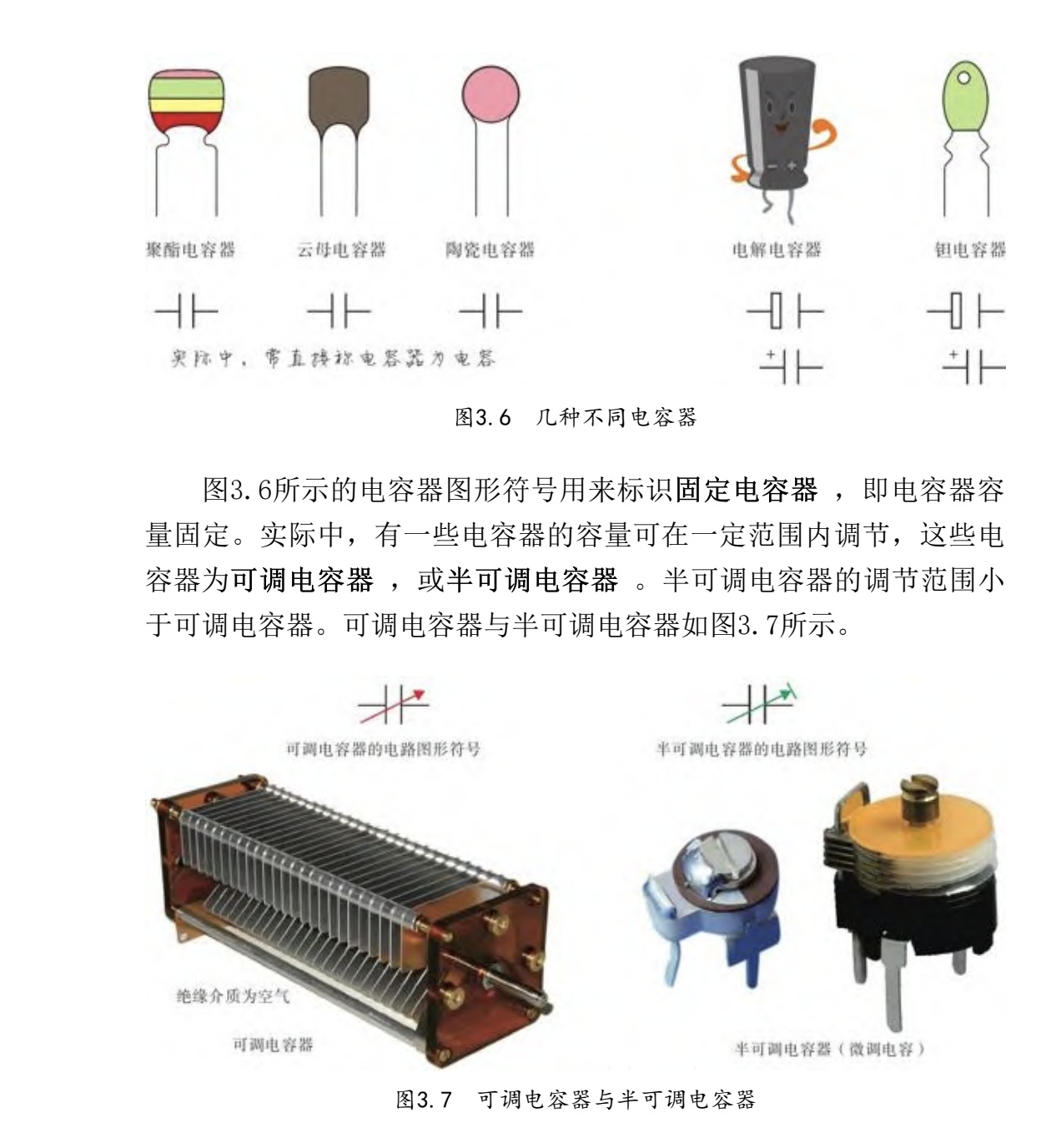

2.电容器

概念：储存电荷的容器

参数：电容量、误差、额定电压、温度系数与电容器的尺寸。

      电容器是除电阻器外的第二种常用元件。与电阻器不同，理想的电容器不消耗能量，是一种能储存电荷的无源器件。电阻器与电容器结合使用可用于放电、滤波、定时、耦合、脉冲形成等方面。电容器也可用于振荡、调谐、功率因素校正、抗干扰、保护、降压等

薄膜电容器

主要等性为：无极性，绝缘阻抗很高，频率特性优异（频率响应宽广），而且介质损失很小。基于以上的优点，所以薄膜电容器被大量使用在模拟电路上。

涤纶电容

电容器量大、工作电压范围宽、耐热、耐湿、成本低等特点，但是涤纶电容器的稳定性不高。

纸质电容器

体积相对较大，其固有电感与损耗也比较大，一般应用在低频电路内。纸介电容器若损坏，通常表现为电容器发热。

瓷介电容器

分高频瓷介电容器和低频瓷介电容器两种。

云母电容器

性能优良，广泛应用于对电容器的稳定性和可靠性要求高的场合，可用于无线电接发设备、精密电子仪器、通信仪器仪表及设备、收音机、电视机等。

独石电容器（多层瓷介电容 ）

体积小、可靠性较高、电容器量稳定、耐高温耐湿性好、温度系数很高。独石电容器广泛应用于各种小型电子设备作谐振、耦合、滤波、旁路。

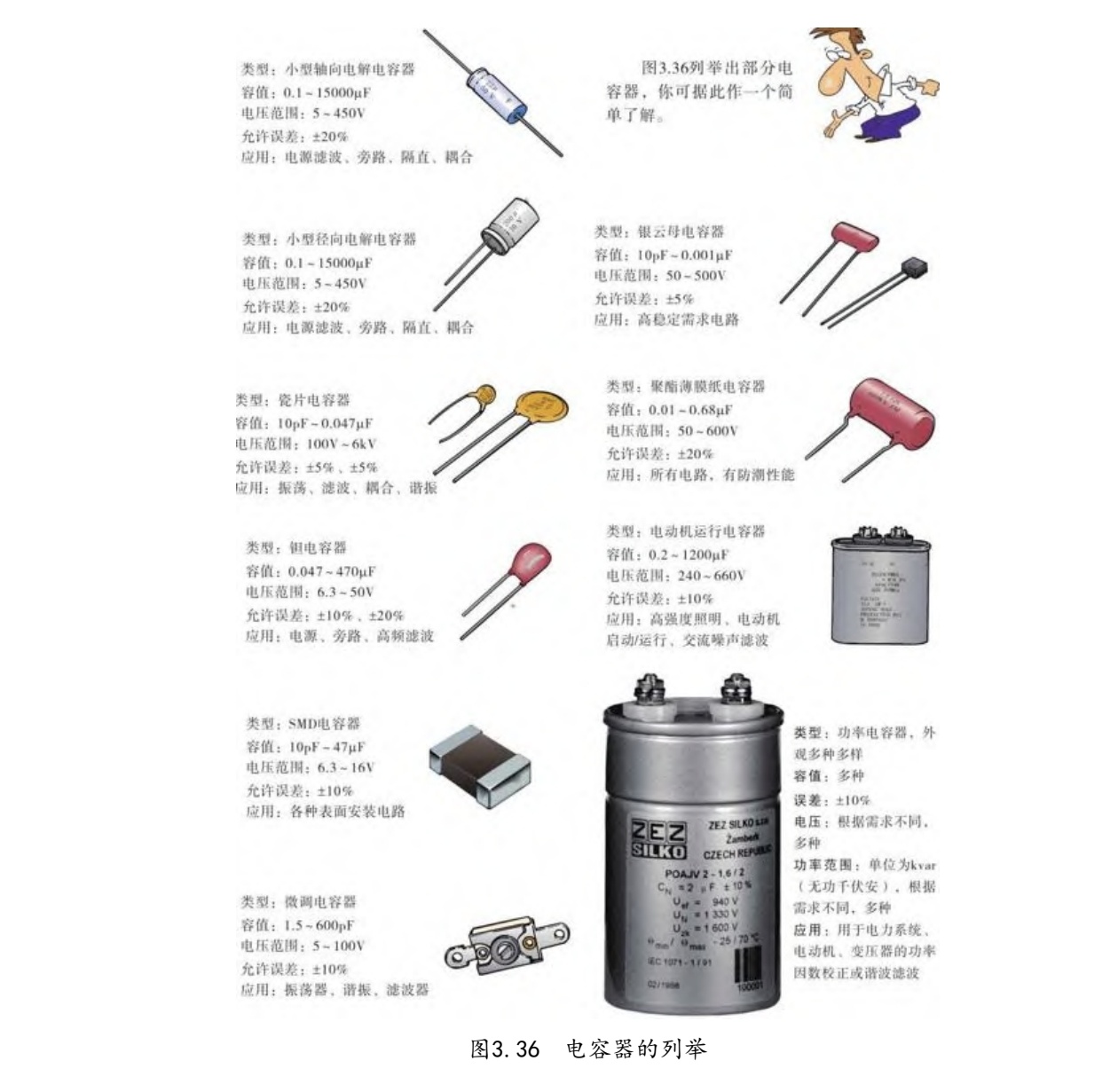

电解电容器

额定容量可以做到非常大，成本相对比较低，其不足之处是损耗大、频率特性差，而且容量随温度下降而减小。

钽电容

稳定性好，寿命长，耐高温，准确度高，高频滤波性能极好，有一定的自修复能力，有陶瓷电容器不可比拟的一些特性，因此在很多无法使用陶瓷电容器的电路上广泛采用钽电容器。容量相对较小，价格也比铝电容器贵，而且耐电压及电流能力较弱。钽电解电容器主要应用于滤波、旁路、耦合与退耦，以及作时间常数元件等

音频电容器与超级电容器

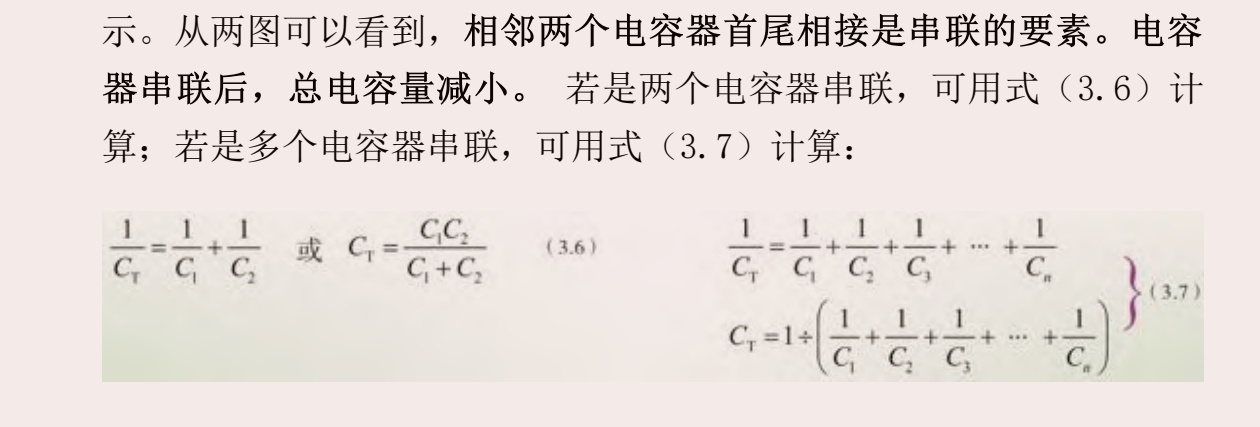

串联电容

电路有这样一个特点：在串联电容电路中，流过每个电容的电流一样；但每个电容两端的电压不同。在电容串联电路中，容量大的电容器电压小，容量小的电容器电压大。

并联电容

电路有这样一个特点：在并联电容电路中，每个电容两端的电压一样；但每个电容器的电流不同。

变压器

可以用作阻抗匹配，前后阻值一样可以使效率达到最高。

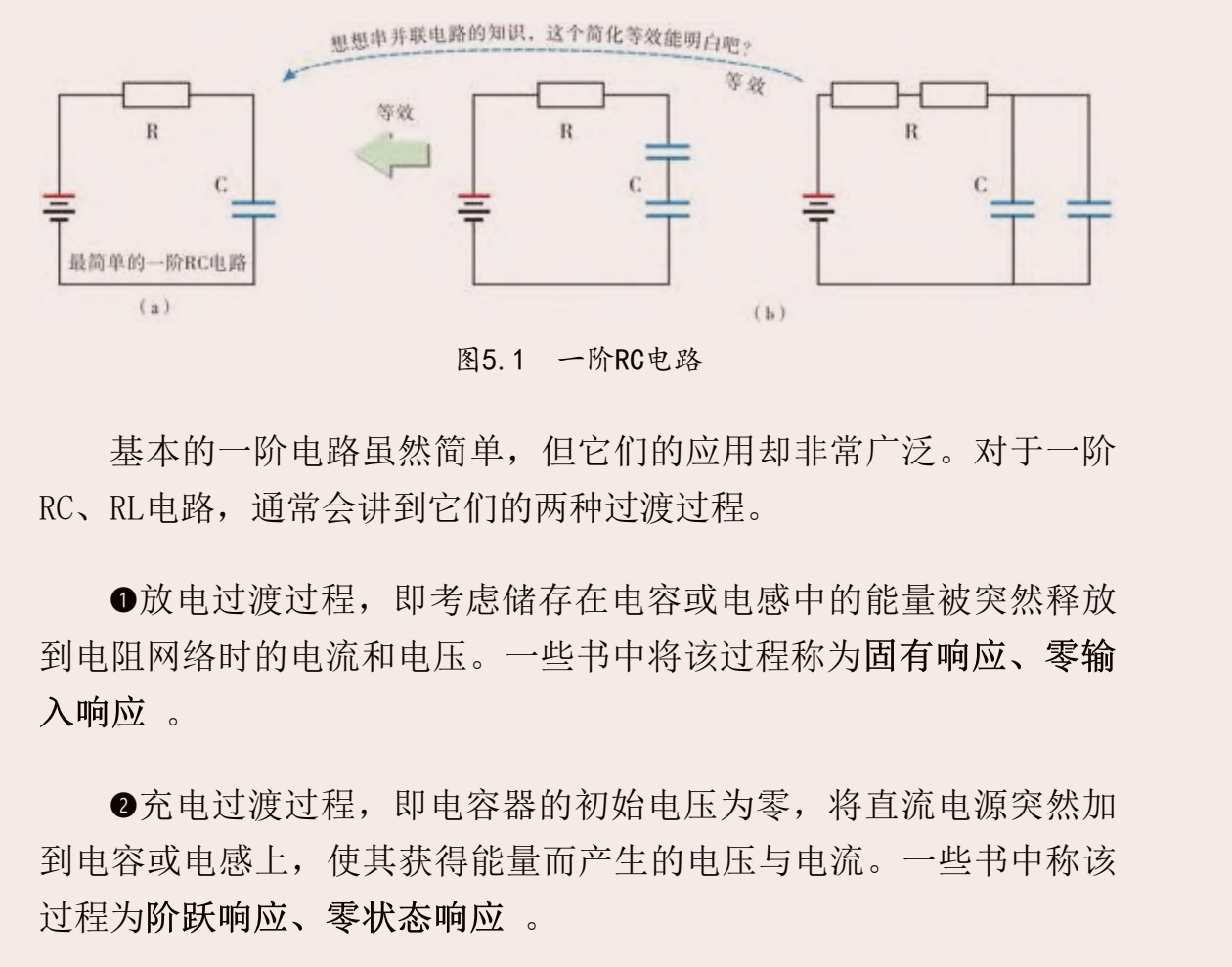

RlC滤波电路
