quagga的rip实验

虚拟机配置

实验在vmware平台下配置了三个虚拟机：

(1) 虚拟机topo1网络配置：
       ip: 192.168.3.135
        gw:192.168.3.1
增加到192.168.3.1的默认路由
route add -net 0.0.0.0 gw 192.168.3.1 dev <interface>

(2) 同理虚拟机topo3网络配置：
        ip: 192.168.4.132
        gw:192.168.4.1
增加到192.168.4.1的默认路由
route add -net 0.0.0.0 gw 192.168.4.1 dev <interface>

(3) 虚拟机topo2网络配置：
建立两张仅主机模式的网卡，将topo1 , topo2连接到第一张网卡上（192.168.3.0/24网络）
将topo2 , topo3连接到第二张网卡上（192.168.4.0/24网络上）

关闭虚拟机的其他网卡，避免其他路由的影响。

在topo2中quagga配置

(1) 开启zebra和ripd服务
sudo zebra -d
sudo ripd -d

(2) 给网卡配置ip（与topo1同一网段的网卡）
telnet localhost 2601
Router> en
Router# config t
Router(config)# int <interface>
Router(config-if)# ip address 192.168.3.1/24
Router(config-if)# write
exit
同理可以配置与topo3连接的网卡

(3) 配置rip
telnet localhost 2602
ripd> en
ripd# config t
ripd(config)# router rip
ripd(config-router)# network 192.168.3.0/24
ripd(config-router)# network 192.168.4.0/24
write
exit

检测网络连通性

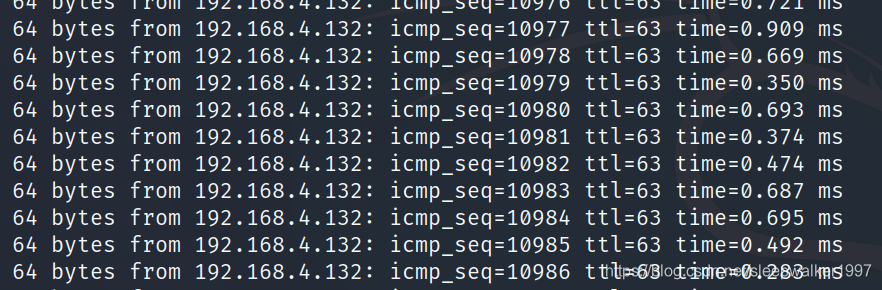

此时在topo1中可以ping通topo3网络
ping 192.168.4.132

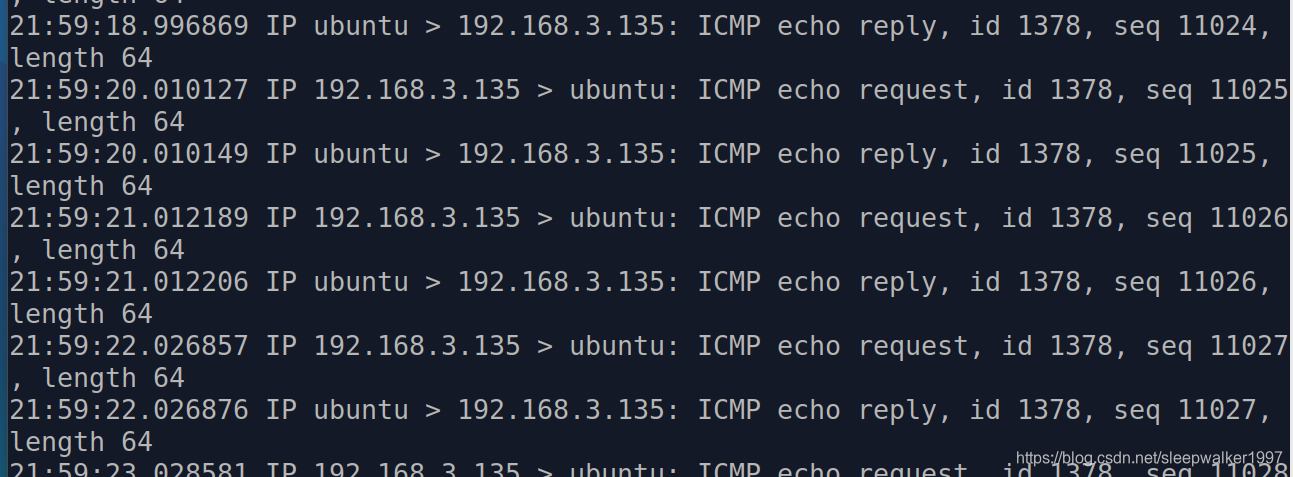

在topo3开启tcpdump查看响应
tcpdump icmp

quagga的安装可以参考这篇文章：

Quagga 路由软件学习（by quqi99)，张华 ,CSDN, 2013-07-07
