通信原理 | 通俗理解 | 因子图、消息传递以及它们之间的关系

因子图

因子图是一种图形模型，用于表示变量之间的条件依赖性。

它特别适用于描述多变量函数分解为多个函数的乘积的情况。

因子图广泛应用于统计物理、信息理论、通信理论、信号处理、机器学习和统计推断等领域。

因子图通过图形化的方式清晰地表达了复杂系统中变量间的相互关系，特别是在处理概率模型和执行概率推断时，因子图提供了一个强大的工具。

因子图的组成

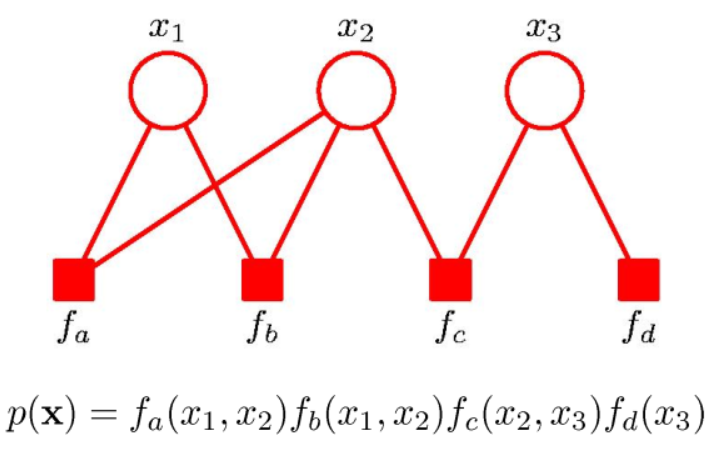

因子图主要由两种节点组成：变量节点和因子节点。

• 变量节点：通常用圆圈表示，代表系统中的变量，如随机变量或决策变量。

• 因子节点：通常用方框表示，代表连接变量节点的函数，这些函数定义了变量之间的关系或依赖性。每个因子节点都与其相关的变量节点相连，表示这些变量如何共同影响整体函数。

因子图的类型

因子图可以分为两大类：
