一、电压利用率是什么

1.1 电压分析

根据上图所示的连接方式，可以分析端电压 $U_{AO}$

当控制 M1 的占空比为 100% 时，端电压 $U_{AO} = V_{dc}$
当控制 M1 的占空比为 50% 时，端电压 $U_{AO} = \frac{1}{2}V_{dc}$
当控制 M1 的占空比为 0% 时，端电压 $U_{AO} = 0V$

1.2 电压利用率是什么

电压利用率的定义：

逆变器能输出的最大相电压 (峰值，非峰峰值) / 母线电压。

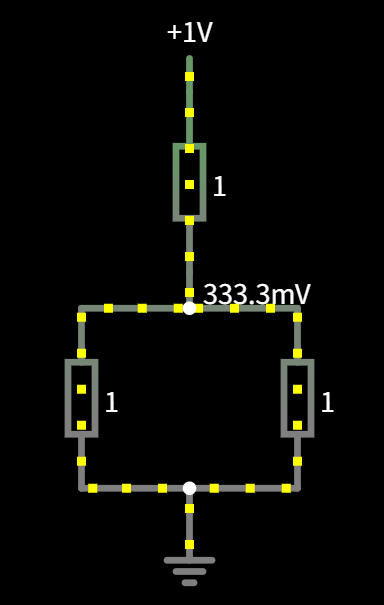

也就是相到电阻的电压

比如下图是我们使用 SPWM 输出的相电压：

其相电压利用率为 50%，我们可见每一项的峰值只有母线电压的一半。

而线电压利用率却是 86.6%，我们继续向下看：

二、相电压和线电压的关系

2.1 相电压和线电压是什么？

三相系统里有三相：A、B、C，每一相的电压如果对地 / 对中性点量，就是相电压。

2.1.1 相电压

相线与中点的电压。

相电压：在三相逆变桥与三相永磁同步电机连接示意图中，三相线 (U,V,W) 相对于电机星型连接点N所测量得到的电压称为相电压。就是指的是电机内部每一相绕组两端承受的电压。

下图三中，UaN，UbN，UcN 就表示三相相电压。


2.2.2 线电压

线电压是两相线之间的电压差。

线电压：在三相逆变桥与三相永磁同步电机连接示意图中，三相线 (U,V,W) 取任意两根相线所测量得到的电压称为线电压。也就是火线和火线之间的电压。

下图五中，Uab，Ubc，Uca 就表示其中三路线电压。


2.1 相电压和线电压的关系 (向量推导)

虚线是我们将 $\dot{U}_{BN}$ 取负平移后得到的，最终得到 $\dot{U}_{AB}$ 向量，也就是我们是线电压。

通过构建等腰三角形，可见， $V_{line}=\sqrt{3}V_{ph}$

$V_{line}$ = 线电压
$V_{ph}$ = 相电压

2.2 三角函数公式推导

假设 a、b 两相电压为：

$U_{m}$ = 电压幅值

线电压就是两者之差：

可得：

$U_{m}$ = 电压幅值

忽略交流效应，可得：

$V_{line}=\sqrt{3}V_{ph}$

$V_{line}$ = 线电压
$V_{ph}$ = 相电压

2.3 结论

至此，我们可以确定相电压和线电压的关系：

$V_{line}=\sqrt{3}V_{ph}$

$V_{line}$ = 线电压
$V_{ph}$ = 相电压

三、SPWM 的电压利用率

3.1 SPWM 的相电压利用率

基于以上分析，三端电压与 $V_{dc}$ 的表达式为：

$\left\{ \begin{array}{l} U_{AO}=\frac{1}{2}V_{dc}\cos(\theta)+\frac{1}{2}V_{dc} \\ U_{BO}=\frac{1}{2}V_{dc}\cos(\theta-120^{\circ})+\frac{1}{2}V_{dc} \\ U_{CO}=\frac{1}{2}V_{dc}\cos(\theta+120^{\circ})+\frac{1}{2}V_{dc} \end{array} \right.$

在加下图中，虚线就是我们上面公式最后的 $\frac{1}{2}V_{dc}$ 的直流偏置。不难发现，这种调制方式的的峰值为母线电压的一半。

我们这样规定电压利用率：

电压利用率 = 电压幅值 / 直流母线电压。

也就是说，SPWM 的相电压 (三项对地电压) 的电压利用率是 50%。

3.2 SPWM 的线电压利用率

SPWM 的相电压 (三项对地电压) 的电压利用率是 50%，我们刚才发现了相电压和线电压的关系：

$V_{line}=\sqrt{3}V_{ph}$

$V_{line}$ = 线电压
$V_{ph}$ = 相电压

所以，SPWM 的线电压利用率就是：

$\sqrt{3}\cdot 0.5 = 0.866$

也就是 86.6%

3.3 结论

SVPWM 的电压最大利用率，以调制比 m = 1 举例：

类型	电压利用率
相电压对母线	50.0%
线电压对母线	50.0%*√3 = 86.6%

四、SVPWM 电压利用率

4.1 SVPWM (零序分量法实现) 的相电压利用率

我们以零序注入法距离 SVPWM 的电压利用率

$V_{am}$ 、 $V_{bm}$ 、 $V_{cm}$ = 三相电的相电压 (线对地电压)
$V_{ml}$ = 相电压峰值
$sin(\omega t)$ 、 $sin(\omega t-\frac{2\pi }{3})$ 、 $sin(\omega t+\frac{2\pi }{3})$ = 电压120°的超前后滞后
$V_{0}$ = 零序分量

$V_{0}=-\dfrac{1}{2}\left(V_{\max }+V_{\min }\right)$

$V_{0}$ = 零序分量
$V_{max}$ = 当前时刻中三项中最大电压
$V_{min}$ = 当前时刻中三项中最小电压

此时，我们的直流偏置不再是母线电压的一半，而是我们注入的 $V_{0}$ 注入的三角波。

下图中包括了 SPWM、SVPWM 和 SVPWM 注入的三角波偏置的波形。但是并没有显性标识出 SPWM 的偏置电压，很显然就是 0V 直线。

在下图中，假设母线电压是 1.6V。

SPWM 波形已经到了 0.8V 幅值的母线极限了，经过零序分量注入的等量的 SVPWM 后，幅值却低于 SPWM，也就是还有提升的空间，换句话来说，SVPWM 提升了母线电压的利用率。

SPWM 的相电压利用率只有 $\frac{1}{2}V_{dc}$ ，但是 SVPWM 处理后则提升到了 $\frac{\sqrt{3}}{3}V_{dc}$ 。

也就是 SPWM 的的相电压利用率约为 57.73%

4.2 SVPWM 的线电压利用率

我们上述推断可知线电压和相电压关系：

$V_{line}=\sqrt{3}V_{ph}$

将其带入到我们上述转化可得：

$\frac{\sqrt{3}}{3}\cdot \sqrt{3} = 1$

这就是我们使用 SVPWM 的电压利用达到 100% 的推断。

5.3、总结

在调制比 m = 1 的情况下：

测量方式/调制方式	SPWM	SVPWM
相电压的母线利用率	50%	√3/3 ≈ 57.73%
线电压的母线利用率	50.0%*√3 = 86.6%	(√3/3)*√3 = 100%

下图是不同调制方式的线电压矢量范围，值得注意的是本文没有涉及到过调制部分，上面所描述的 SPWM 和 SVPWM 就是下图的部分，不涉及过调制。

如果我们不涉及过调制，可以保证输出的马鞍波和正弦波都是饱满无谐波畸变的。
