扫描地图或旧航空影像即使内容清晰，如果没有正确坐标，也无法与现有图层稳定叠加。
对齐版块中的地理配准工具通过控制点和几何变换，把待处理栅格放到可信参考数据对应的位置。
数据从哪来
工欲善其事，必先利其器，在学习 ArcGIS Pro 的各项功能之前，准备好合适的练习数据至关重要，这些数据都可以从水经微图4（简称“微图4”）中下载。

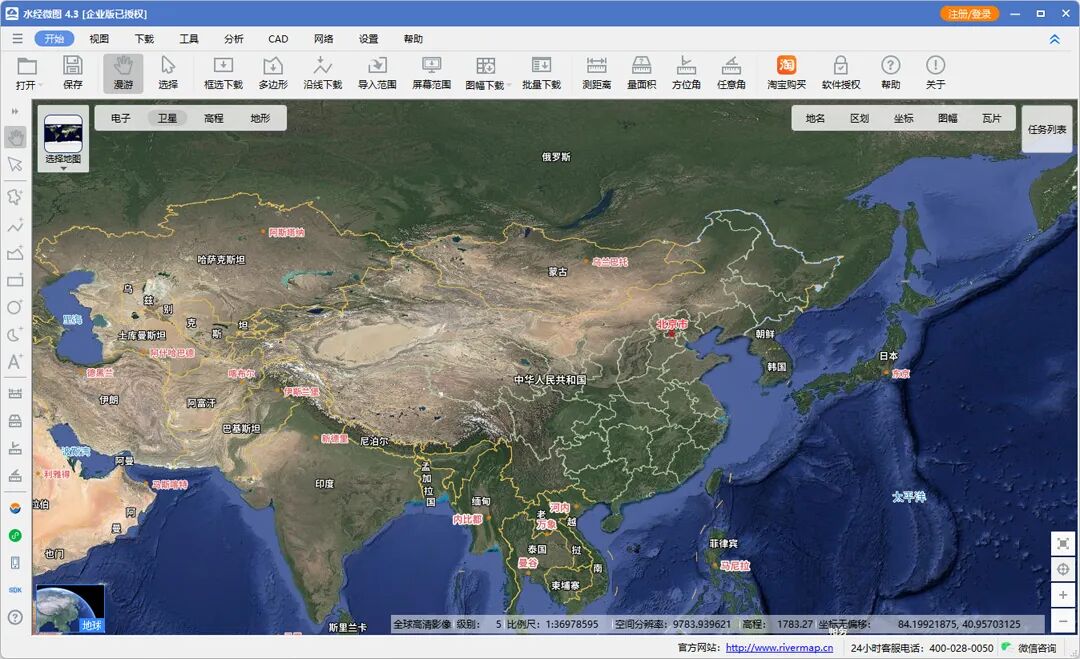

微图4
微图4可以方便地下载教程所需的影像、地形、矢量等地图数据，让你在操作 ArcGIS Pro 时手中有材、心中有数，学习效率事半功倍。
什么是对齐版块

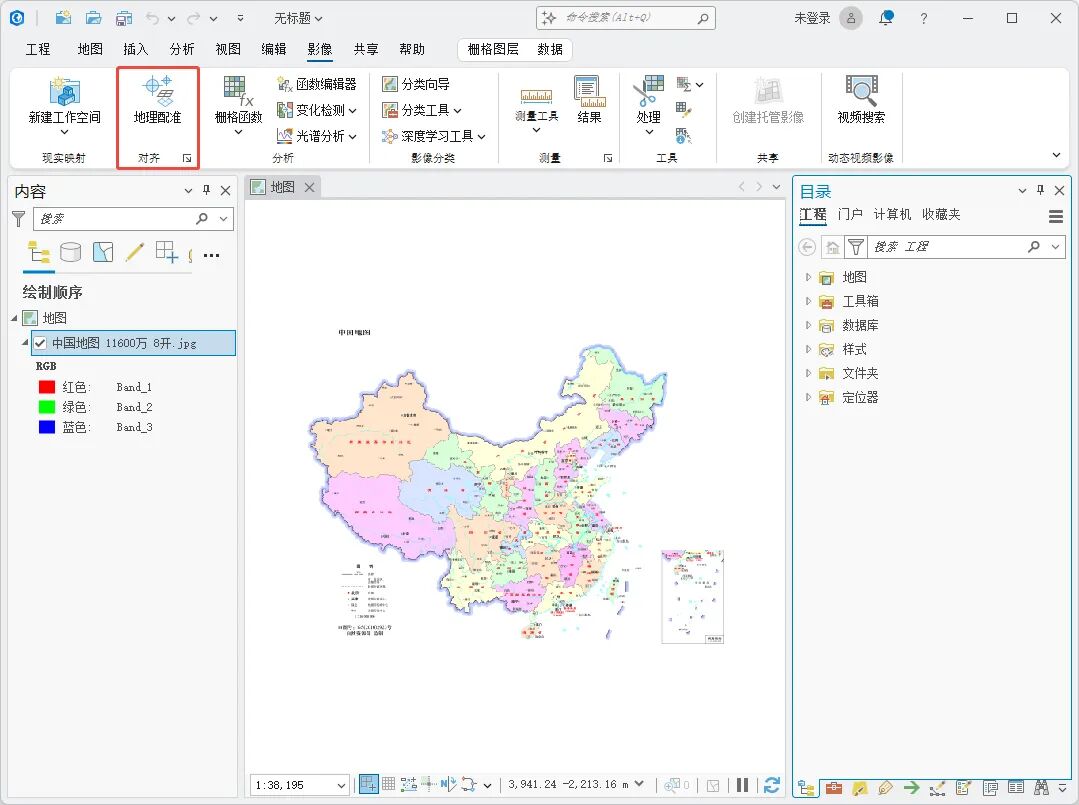

在顶部的影像菜单内，可以看到对齐版块，当前版块中能够直接确认的入口是“地理配准”按钮及其选项启动器。
地理配准用于把缺少空间参考或位置存在偏差的栅格，与坐标可靠的参考图层建立对应关系并计算几何变换。
对齐版块
这个版块关注单幅栅格的位置校正，不负责影像分类、光谱运算或现实映射工作空间中的摄影测量平差。
哪些数据需要地理配准
历史纸质地图扫描件、旧航空照片、缺少世界文件的影像和位置明显偏移的栅格，都是常见的地理配准对象。
如果栅格已经具有正确坐标，只是与参考数据存在基准或精度差异，应先检查坐标系和数据质量而不是重复配准。
参考图层必须具有可信位置，可以使用正射影像、行政界线、道路交叉点或实测控制点作为对应位置依据。
地理配准会让影像服从参考数据的位置，因此参考资料的精度上限也决定了最终成果能够达到的可靠程度。
打开地理配准以前的准备
先把参考图层和待配准栅格加入同一地图，并在内容窗格中选中真正需要处理的栅格图层。
随后确认地图坐标系、参考数据范围和输出路径，避免在坐标系未知或文件只读时开始添加大量控制点。
可以适当调整待配准栅格透明度，使源影像与参考图层同时可见，便于寻找稳定且清晰的同名位置。
道路交叉口、建筑拐角和长期稳定的岸线位置通常比植被边缘、阴影、水面或季节性地物更适合作为控制点。
地理配准的五个功能组
（1）准备
准备组可以设置空间参考，并通过适应显示范围、移动、缩放、旋转和翻转把源栅格粗略放到目标区域附近。
（2）平差
平差组包含自动地理配准、导入控制点、添加控制点、变换、自动应用、应用和重置等核心工具。
（3）查看
查看组可以打开控制点表并检查起点、目标点和残差，还能选择、缩放到或删除质量不好的控制点。
（4）保存
保存组用于更新当前栅格、另存为新的栅格数据集、导出控制点文本文件或生成包含变换信息的报表。
（5）关闭
完成检查和保存以后再关闭地理配准模式选项卡，单纯保存 ArcGIS Pro 工程并不会保留当前配准会话状态。
手动添加控制点的步骤
（1）先做粗略定位
使用“适应显示范围”把栅格移到当前地图范围，再通过移动、缩放和旋转减少源影像与参考图层之间的初始差异。
（2）建立控制点对
单击“添加控制点”后先点待配准栅格上的源位置，再点参考图层上的目标位置，顺序颠倒会直接破坏变换关系。
（3）均匀分布控制点
控制点应覆盖影像四周和内部区域，过度集中在局部会让附近拟合良好，却使远离控制点的边缘产生明显变形。
（4）检查并停用异常点
打开控制点表查看每个点的残差和整体 RMS，对明显误点先停用或删除，再观察变换结果是否稳定。
控制点数量不是越多越好，位置可靠、分布均匀并与当前变换相匹配，才是提高配准质量的关键。

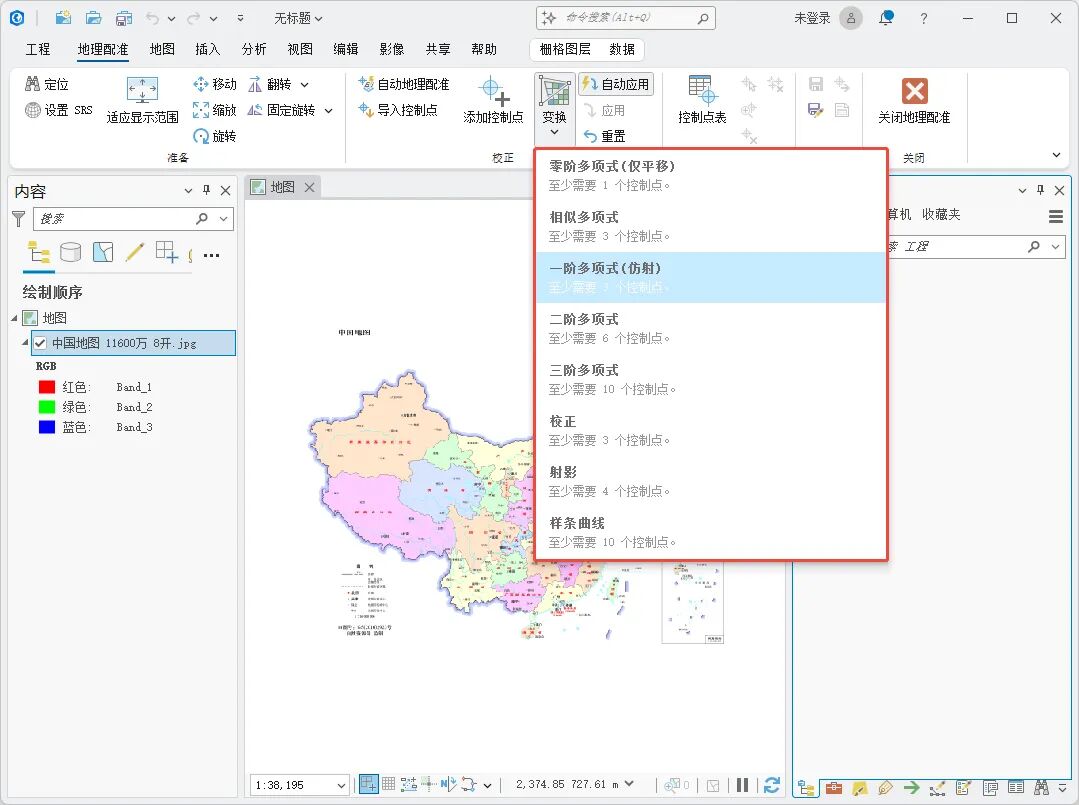

怎样选择变换方法
（1）零阶与相似性变换
零阶适合只需轻微平移的影像，相似性变换在平移、旋转和缩放时尽量保持源栅格原有形状。
（2）一阶多项式
一阶多项式也称仿射变换，至少需要三个控制点，适合处理整体平移、旋转、缩放和倾斜等常见误差。
（3）二阶与三阶多项式
高阶多项式能够拟合更复杂曲面，但需要更多可靠控制点，也更容易在影像边缘产生不符合真实情况的扭曲。
（4）调整、样条与投影变换
变换方法
这些方法分别强调全局与局部平衡、控制点处精确拟合或倾斜影像校正，使用前应理解成果用途和变形代价。

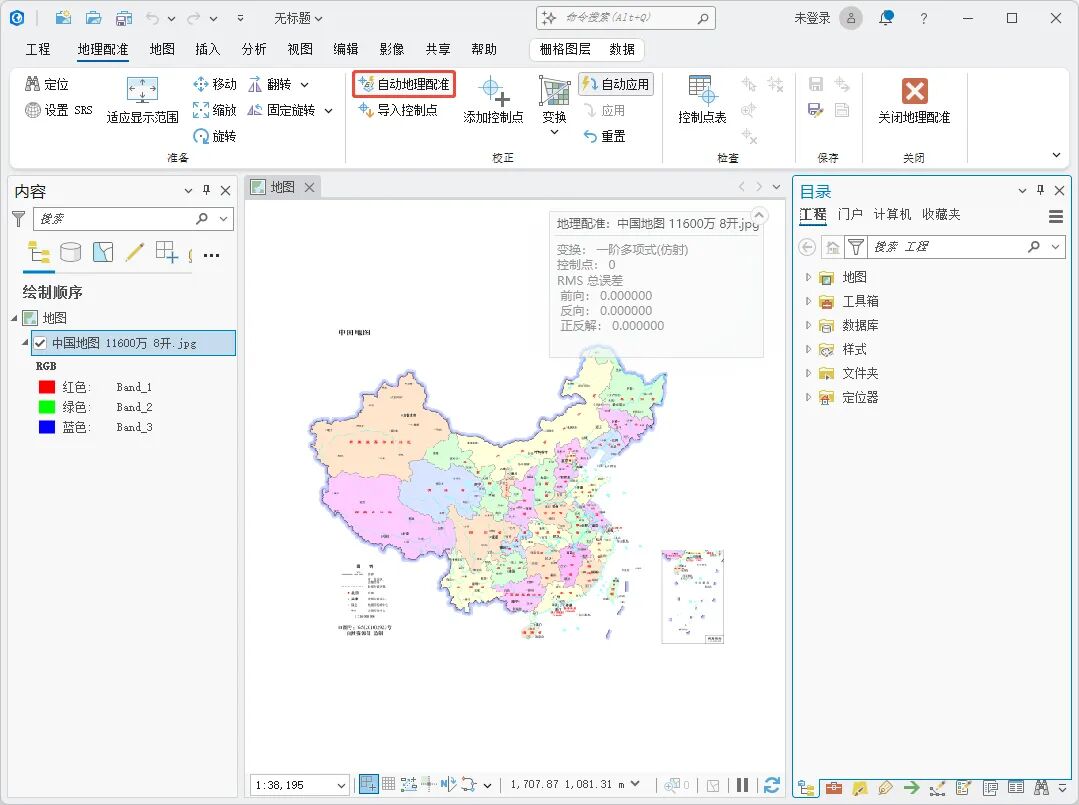

自动地理配准怎么用
自动地理配准会根据目标栅格为源栅格创建控制点，要求两者在地理位置、光谱和空间分辨率方面相对接近。
自动结果生成以后仍要打开控制点表检查残差和空间分布，并在重要位置补充人工确认的控制点。
自动地理配准
自动配准适合提供起点而不是替代质量检查，纹理重复、时相差异大或覆盖范围不同都可能造成错误匹配。

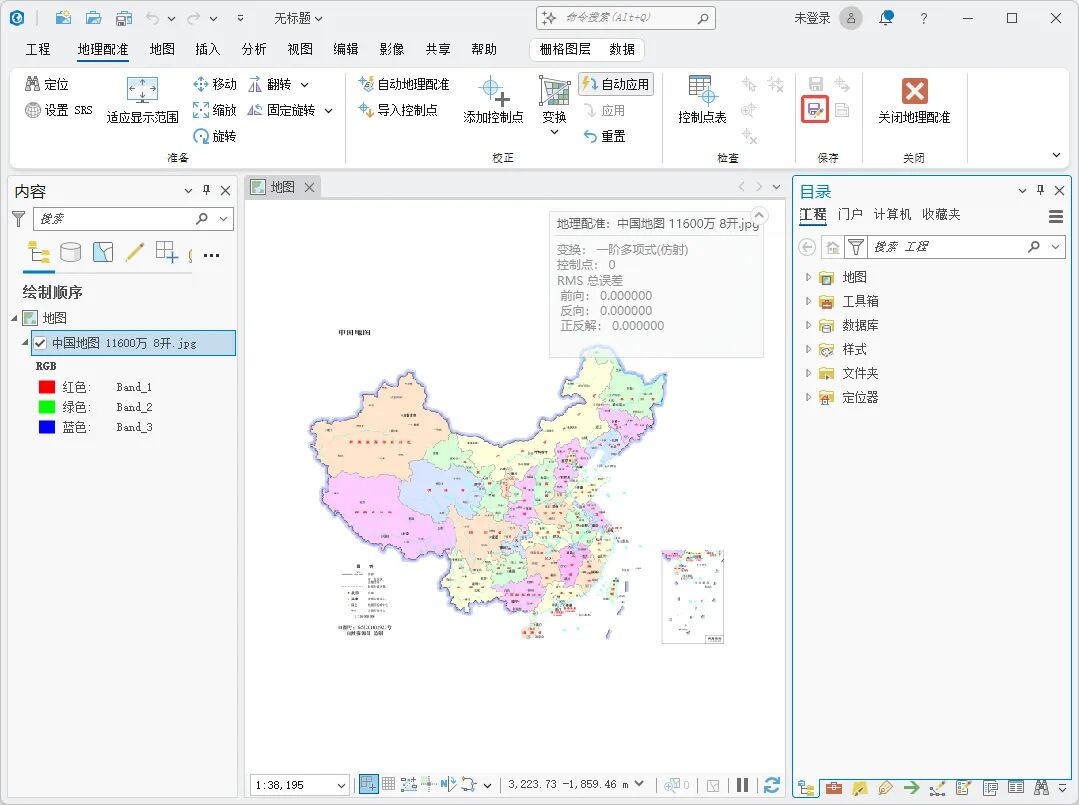

保存、另存为与导出控制点
“保存”会用当前控制点和变换更新原栅格的配准信息，操作前应确认原始文件允许修改并已经保留副本。
“另存为”会根据当前控制点和变换创建新的栅格数据集，适合保留原始影像并生成能够单独交付的配准成果。
另存为新
“导出控制点”会把控制点保存为文本文件，便于恢复会话、复核对应关系或在修改参数后重新计算。
常见问题与使用建议
（1）影像突然飞出地图
先检查最近一对控制点是否把源点和目标点顺序点反，再删除异常点并使用“重置”恢复到可检查状态。
（2）RMS 很低但图面仍然错误
控制点可能集中在小范围或共同落在错误位置，应结合独立地物和全图覆盖检查，不能只看单一误差数字。
（3）影像边缘严重扭曲
通常与高阶变换、控制点分布不均或边缘缺少约束有关，应降低变换复杂度并重新布置可靠控制点。
可靠参考、正确点序、合理变换和明确保存，是完成一次可复核地理配准的四个关键条件。
ArcGIS Pro 从入门到实战基础篇系列文档
学习一款软件或者技术，最好能够成体系，从基础操作到实战应用，逐步构建完整知识框架，避免碎片化学习导致效率低下。
为了方便你了解 ArcGIS Pro 实战基础篇往期内容，这里列出相关文档。
ArcGIS Pro 从入门到实战基础篇（14）：按属性查找
ArcGIS Pro 从入门到实战基础篇（16）：地图标注查看
ArcGIS Pro 从入门到实战基础篇（17）：插入菜单功能
ArcGIS Pro 从入门到实战基础篇（19）：新建三维场景
ArcGIS Pro 从入门到实战基础篇（20）：新建打印布局
ArcGIS Pro 从入门到实战基础篇（22）：新建笔记本
ArcGIS Pro 从入门到实战基础篇（23）：导入地图和布局
ArcGIS Pro 从入门到实战基础篇（24）：添加数据库
ArcGIS Pro 从入门到实战基础篇（25）：新建 WMTS 服务器
ArcGIS Pro 从入门到实战基础篇（26）：添加文件夹
ArcGIS Pro 从入门到实战基础篇（32）：新建链接图表
ArcGIS Pro 从入门到实战基础篇（33）：测量距离和方向
ArcGIS Pro 从入门到实战基础篇（36）：导入 MXD 文件
ArcGIS Pro 从入门到实战基础篇（37）：分析菜单功能
ArcGIS Pro 从入门到实战基础篇（39）：模型构建器
ArcGIS Pro 从入门到实战基础篇（40）：Python笔记本
ArcGIS Pro 从入门到实战基础篇（42）：即用型工具
ArcGIS Pro 从入门到实战基础篇（48）：函数编辑器
ArcGIS Pro 从入门到实战基础篇（49）：视图菜单功能
ArcGIS Pro 从入门到实战基础篇（61）：编辑菜单功能
ArcGIS Pro 从入门到实战基础篇（63）：管理编辑内容
ArcGIS Pro 从入门到实战基础篇（70）：Data Reviewer
ArcGIS Pro 从入门到实战基础篇（71）：影像菜单功能
写在最后
对齐版块把粗略定位、控制点建立、变换选择、误差检查和成果保存连接起来，只有参考资料和控制点可靠，配准结果才能复核交付。
