STM32cube HAL库两条命令实现i2c通信---Nucleo L476RG用I2C实现tmp117模块温度读取并串口打印

原创

已于 2022-08-10 17:50:12 修改 · 1.8k 阅读

收录于

当前文章被以下社区和专栏收录：

于 2022-08-10 09:38:23 首次发布

本文介绍如何使用STM32通过I2C接口与TMP117温度传感器进行通信，实现温度数据的读取，并通过USART接口输出。文中详细解释了I2C读写操作及温度转换过程。

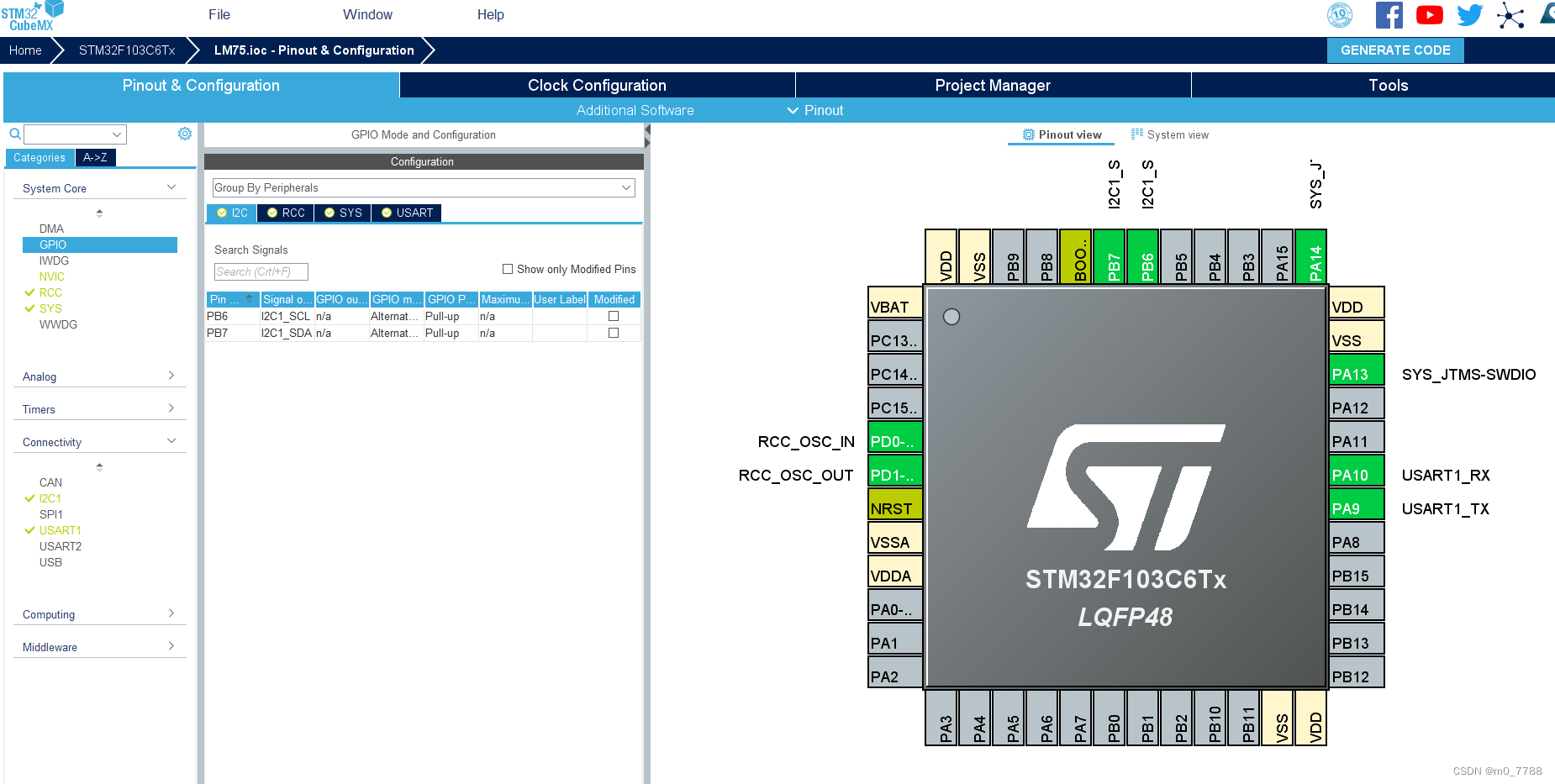

用stm32 cubemx默认配置i2c1和urart1，本例子是用硬件i2c非模拟i2c

  /* I2C1 GPIO Configuration
    PB6     ------> I2C1_SCL
    PB7     ------> I2C1_SDA
  * USART1 GPIO Configuration
    PA9     ------> USART1_TX
    PA10     ------> USART1_RX
  */

在这里插入图片描述
在main.c修改如下
温度读取流程：
1.STM32向TMP1117发送一个写命令HAL_I2C_Master_Transmit，其中包含TMP117中温度寄存器的地址（地址0x00）的1个字节。
2.使用读取命令HAL_I2C_Master_Receive从 TMP117 读取 2 个字节。这 2 个字节将包含温度数据。

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include <stdio.h>
#include <string.h>
/* USER CODE END Includes */

/* Private variables ---------------------------------------------------------*/
I2C_HandleTypeDef hi2c1;
UART_HandleTypeDef huart1;
uint16_t count = 0;
/* USER CODE BEGIN PV */
static const uint8_t TMP117_ADDR = 0x48 << 1;  // Use 8-bit address
//I2C从机的地址最低为是读写标志位,1表示读,0表示写,剩下七位表示从机地址
static const uint8_t REG_TEMP = 0x00;
/* USER CODE END PV */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
int fputc(int ch ,FILE *f)
