前言

环境准备：
linux操作系统
VMware Workstation16.x
Centos7

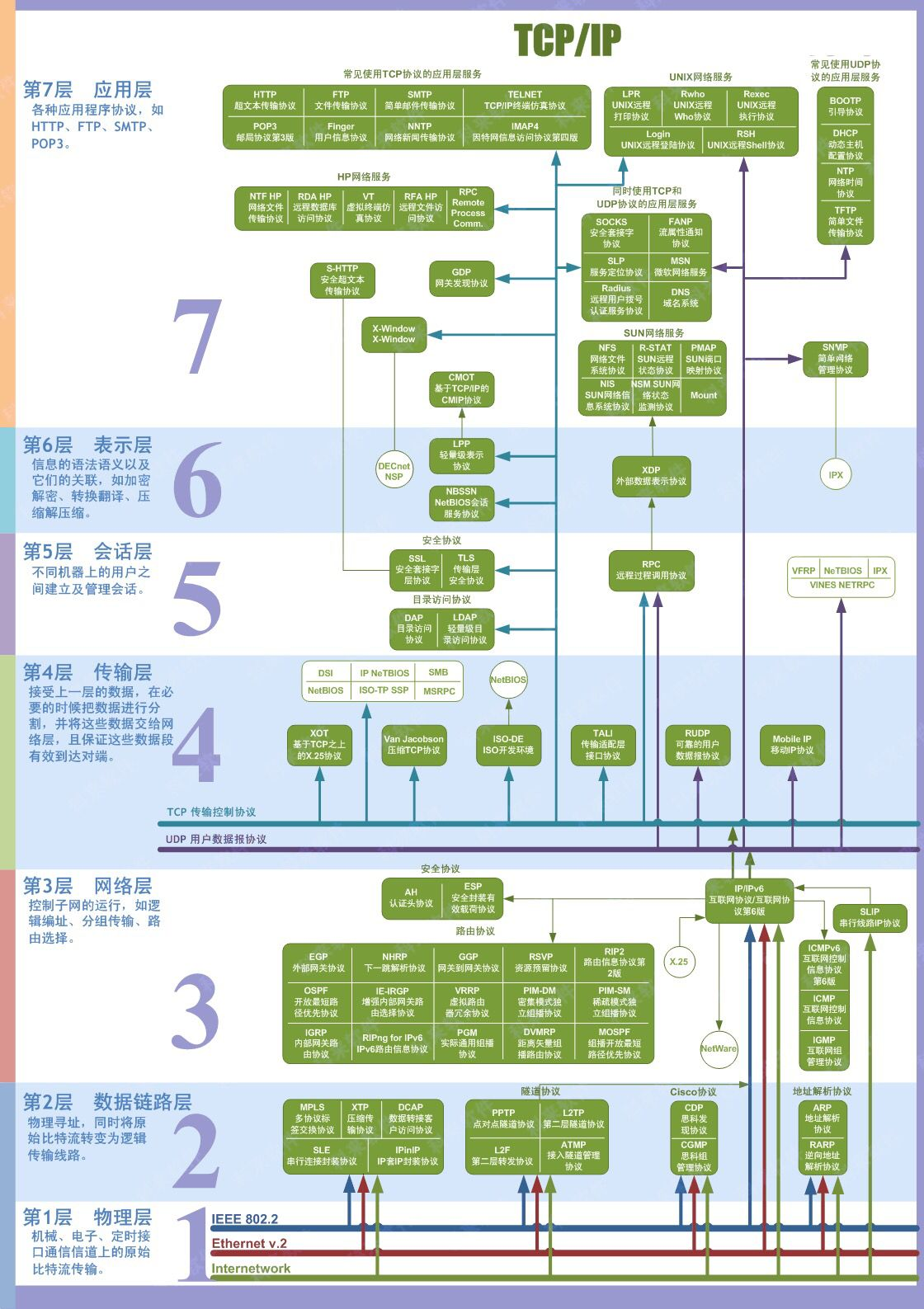

OSI七层模型

国际标准化组织（International Standard Organization,ISO）,于1984年颁布了开放系统互联（Open System Interconnection,OSI）参考模型：7层的思路

OSI七层模型: => 没有实现的，只是参考价值
应表会传往（网）树（数）屋（物）
7 应用层：网络服务与最终用户的一个接口
6 表示层：数据的表示、安全、压缩
5 会话层：建立、管理、中止会话
4 传输层：定义传输数据的协议端口号，以及流控和差错校验
3 网络层：进行逻辑地址寻址，实现不同网络之间的路径选择
2 数据链路层：建立逻辑连接、进行硬件地址寻址、差错校验等功能
1 物理层：建立、维护、断开物理连接

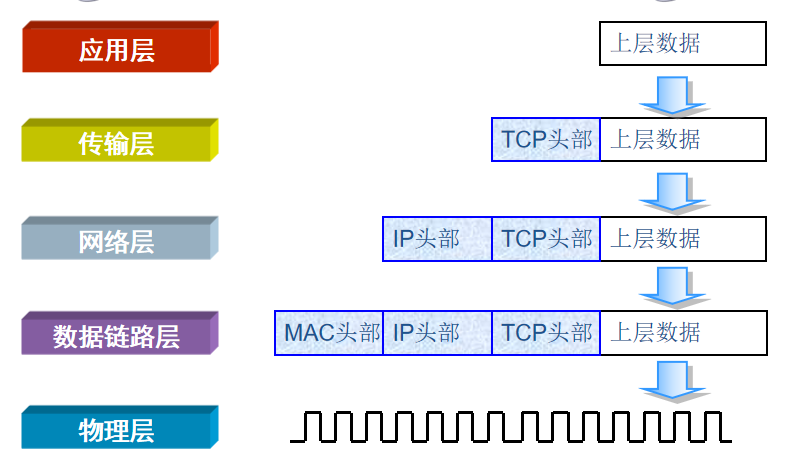

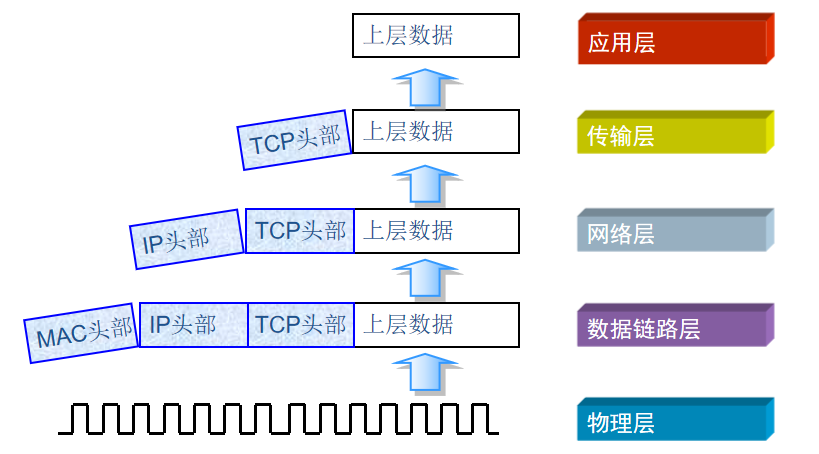

TCP/IP协议族

TCP/IP协议族 => 实现了的，在使用的 =>
TCP/IP五层模型

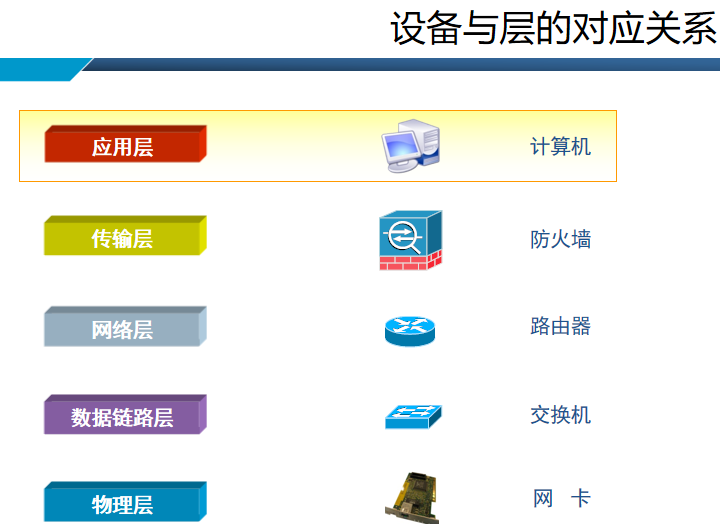

电脑、防火墙、手机都是七层设备 => 即每一层都具备

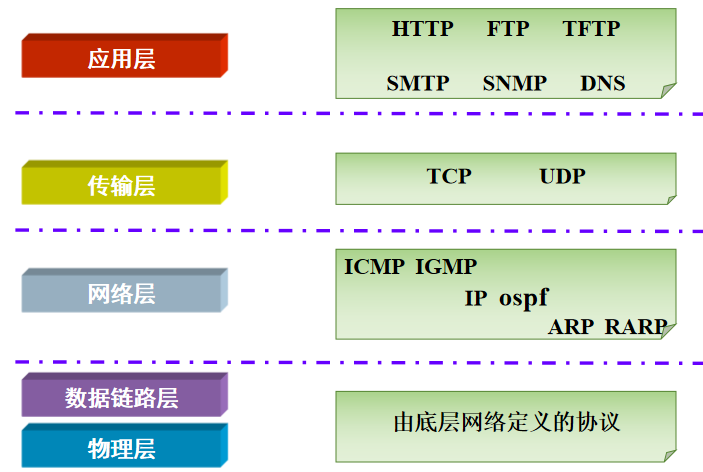

组成：

5 应用层
数据

HTTP  hypertext transport protocol 超文本传输协议
DNS
FTP
SSH

4 传输层

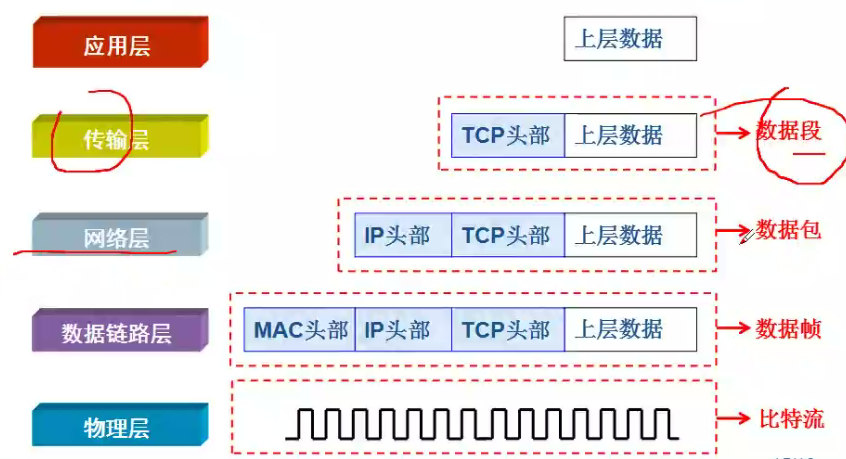

数据在传输层的数据格式：段（segment）

 tcp 传输控制协议 ：可靠的，稳定，速度慢
 udp 用户报文协议：不可靠的，速度快

3 网络层
数据格式：包（packet）

 ICMP
 IP
 ARP

路由器工作在网络层

ip(internet protocol,网际协议)
icmp(internet control messages protocol,网间控制报文协议)=>ping
arp(address resolution protocol,地址解析协议)=>ip地址解析到mac地址

2 数据链路层
数据格式：帧（frame）

Point-to-Point Protocol：PPP协议是一种点到点(一根链路两端只有两个接口)链路层协议，主要用于在全双上的同异步链路上进行点到点的数据传输。
Ethernet以太网协议：用于实现数据链路层的数据封装和地址封装 => Mac地址
IEEE802.3：有线网络协议
IEEE802.11：无线网络协议

PPPoE(英语:Point-to-Point Protocol Over Ethernet)，以太网上的点对点协议，是将点对点协议(PPP)封装在以太网(Ethernet)框架中的一种网络隧道协议。

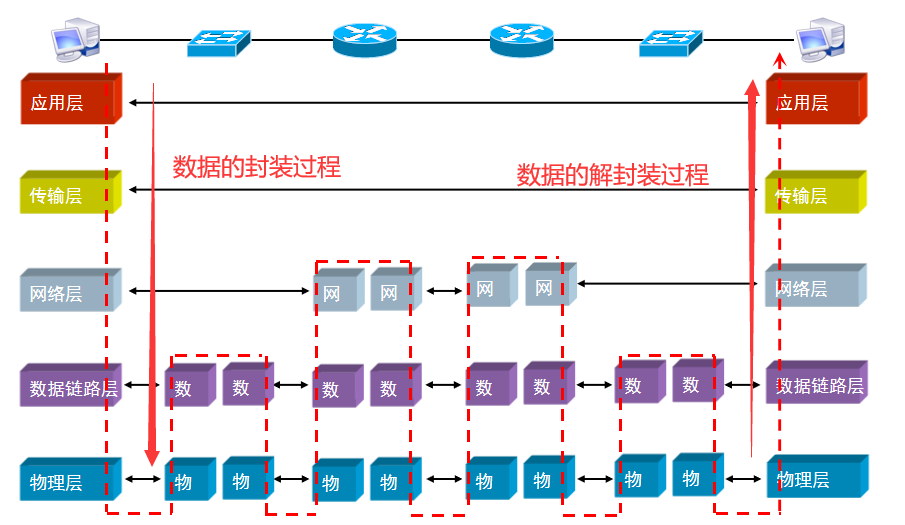

交换机工作在数据链路层
二层交换机 => 工作在二层
三层交换机 => 可以当作路由器用
