常用芯片介绍 NE555万能芯片

原创 已于 2026-10-07 18:13:01 修改 · 20 阅读 · 0 GEO检测
于 2026-10-07 18:08:25 首次发布

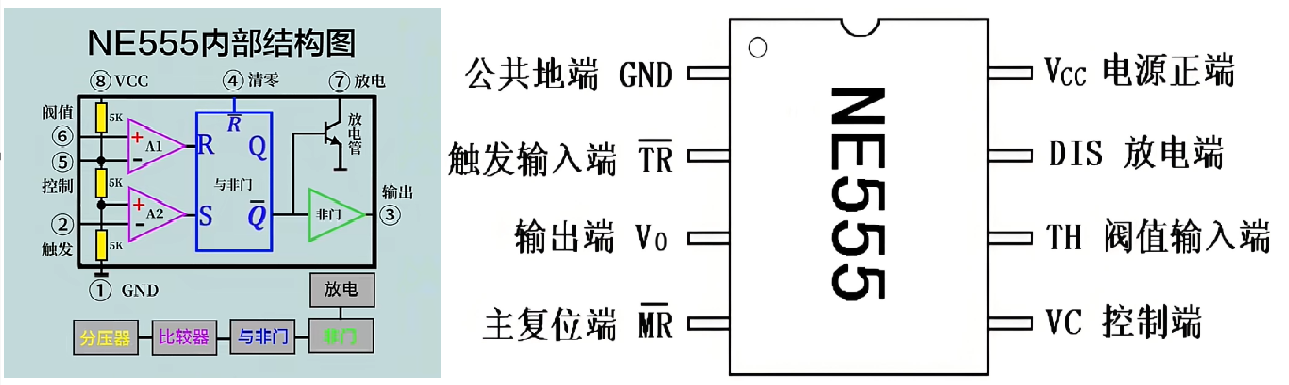

NE555 是电子工程史上最著名、最经典的集成电路之一，被誉为 “时基电路之王” 或 “万能芯片”。它由 Signetics 公司的汉斯·卡门森德在1971年设计，因其内部三个精密的 5kΩ 电阻而得名（“555”的由来）

  • 概念

    • NE555 被誉为 “时基电路之王” 或 “万能芯片”，本质上是一个高度灵活、稳定的模拟与数字混合集成电路，主要用于定时和振荡

  • 核心功能特点

    • 核心功能：产生精确的时间延迟或振荡波形（方波）

    • 工作模式：通过外部少量电阻电容配置成三种基本模式

      • 无稳态模式：产生连续的方波脉冲（振荡器）

      • 单稳态模式：在触发信号作用下，产生一个固定宽度

标签
#单片机 #嵌入式硬件
