自己看了网上的教程,弄了很久,估计还有不足的地方,但是先把思路理一理(初学AD)
同时遇到了许多问题:
- 不是AD导出的Gerber估计不能自动识别层
- 要自己设置层顺序
- 要有钻孔文件数据制作NC工具(我也不懂是怎么说,就是size尺寸的)
这里记录一下,以防忘记。
正常顺序:
1.新建CAM
2.导入Gerber,选择CAM文件夹下的所有文件导入
3.设置层属性和物理顺序
4.设置NC工具
5.提取网络表
6.导出PCB

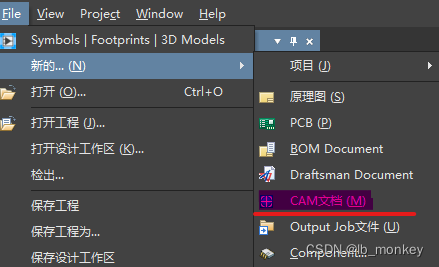

1.新建CAM
