基于LTE系统的GRE隧道配置方法

今日由于项目需求，需要搭建一个承载于LTE系统的数据隔离测试网，该方案采用GRE隧道方案，通过不同目的IP地址走不同隧道来实现数据隔离。

0.前言

​ 此处GRE并非是Graduate Record Examination（美国研究生入学考试），此处为通信行业名词，Generic Routing Encapsulation，即通用路由封装。它可以对某些网络层协议的数据报进行封装，使这些被封装的数据报能够在IPv4网络中进行传输。

​ 此处有较多的专业术语，先列举出来，如下：

LTE: Long Time Envolved，长期演进计划，即当前的4G系统

EPC：Envolved Packet Core，演进的分组核心网

CPE: Customer Premise Equipment ，一种无线接入终端设备

SGi接口：EPC中PGW与外部网络接口

GW：gateway，网关

​

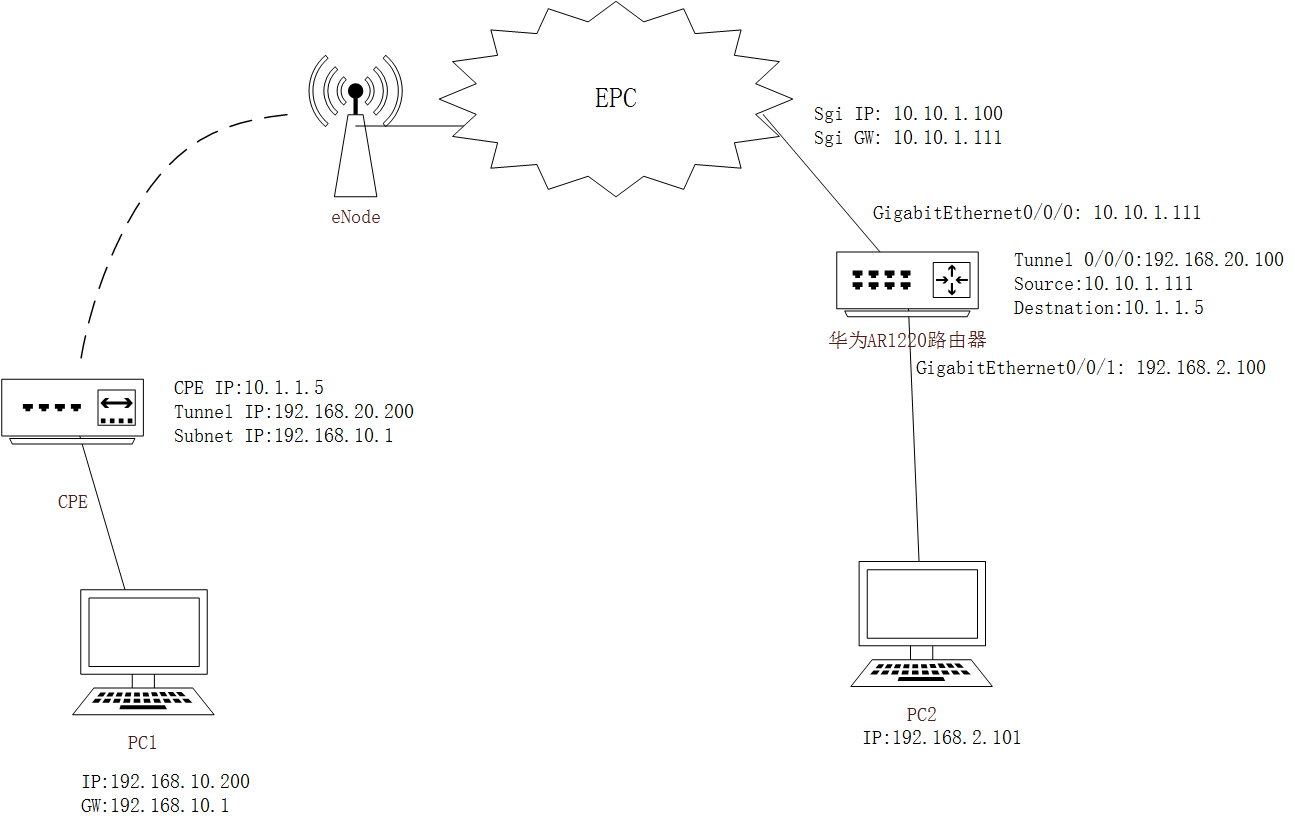

1.GRE网络拓扑

各设备IP地址如下图所示。

​

2.配置步骤

2.1 博特CPE配置

开启GRE隧道配置

进入“配置/虚拟专网/GRE隧道设置”，配置如下：

配置隧道名称为g0。

隧道目的IP：为隧道对端实际IP地址，非对端配置的隧道IP地址。

隧道本地IP地址：此处为CPE配置的GRE隧道IP地址。特别注意需要添加掩码。

**对
