一、本文内容
本文给大家带来的最新改进内容是ShuffleNetV2与CCFM的融合改进方案，并将其应用到YOLOv26中。ShuffleNetV2是一种面向移动端和嵌入式设备设计的高效轻量级CNN架构，其在ShuffleNetV1的基础上进一步强调，评价轻量化网络不能只看FLOPs，还需要综合考虑实际推理速度、内存访问成本、并行计算能力和不同硬件平台的运行特性。该网络通过通道分割、轻量卷积和Channel Shuffle等操作，在减少冗余计算的同时促进不同通道之间的信息交互，从而获得更好的硬件执行效率。本文进一步将ShuffleNetV2与跨尺度特征融合模块CCFM进行组合，其中ShuffleNetV2负责降低Backbone的参数量和计算量，CCFM则用于增强不同尺度特征之间的信息传递与语义交互，弥补轻量级主干在深层语义表达和多尺度融合方面的不足。经过本人在轻量模型上的实验，改进后模型的GFLOPs与参数量均得到明显下降，同时检测精度仍取得一定程度的提升，非常适合移动端部署、边缘设备和实时目标检测任务。本文将介绍ShuffleNetV2与CCFM的主要原理，并结合完整代码和配置文件，手把手讲解模块注册、网络融合及YOLOv26模型配置方法。
专栏链接：YOLOv26有效涨点专栏包含：Conv、注意力机制、主干/Backbone、损失函数、优化器、后处理等改进机制
目录

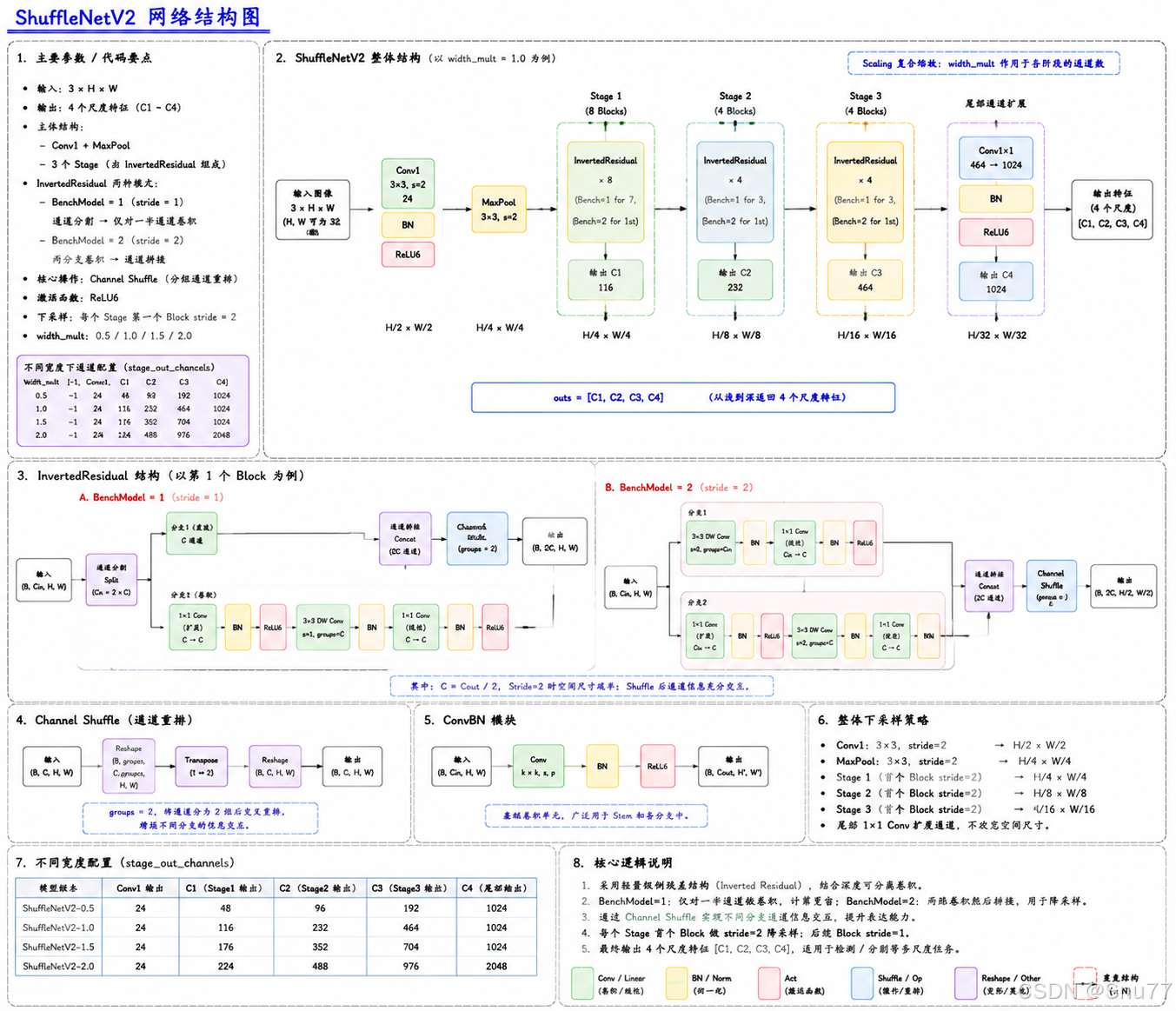

二、ShuffleNetV2框架原理
官方论文地址：官方论文地址
官方代码地址：官方代码地址
ShuffleNet的创新机制为点群卷积和通道混：使用了新的操作点群卷积（pointwise group convolution）和通道混洗（channel shuffle），以减少计算成本，同时保持网络精度

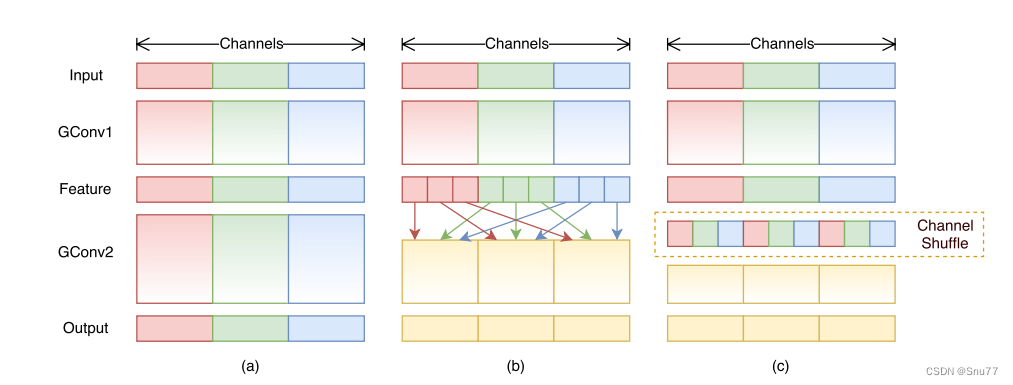

您上传的图片展示的是ShuffleNet架构中的通道混洗机制。这一机制通过两个堆叠的分组卷积（GConv）来实现：
图示(a)：展示了两个具有相同分组数量的堆叠卷积层。每个输出通道仅与同一组内的输入通道相关联。
图示(b)：在不使用通道混洗的情况下，展示了在GConv1之后，GConv2从不同分组获取数据时输入和输出通道是如何完全相关联的。
图示(c：提供了与(b)相同的实现，但使用了通道混洗来允许跨组通信，从而使网络内更有效和强大的特征学习成为可能。

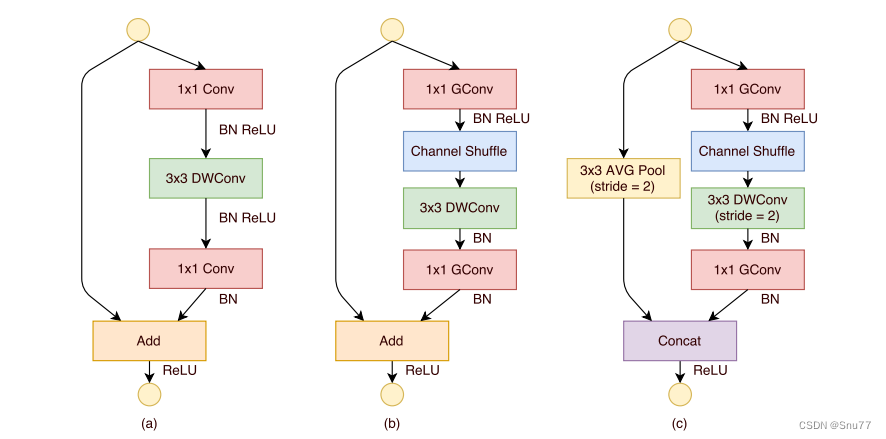

上面的图片描述了ShuffleNet架构中的ShuffleNet单元。这些单元是网络中的基本构建块，具体包括：
图示(a)：一个基本的瓶颈单元，使用了深度可分离卷积（DWConv）和一个简单的加法（Add）来融合特征。
图示(b)：在标准瓶颈单元的基础上，引入了点群卷积（GConv）和通道混洗操作，以增强特征的表达能力。
图示(c)：适用于空间下采样的ShuffleNet单元，使用步长为2的平均池化（AVG Pool）和深度可分离卷积，再通过通道混洗和点群卷积进一步处理特征，最后通过连接操作（Concat）合并特征。
三、ShuffleNetV2核心代码
下面的代码是整个ShuffleNetV1的核心代码，其中有个版本，对应的GFLOPs也不相同，使用方式看章节四。
import torch
import torch.nn as nn
__all__ = [
"shufflenetv2_05", "shufflenetv2_10", "shufflenetv2_15", "shufflenetv2_20",
]
def conv_bn(inp, oup, stride):
return nn.Sequential(
nn.Conv2d(inp, oup, 3, stride, 1, bias=False),
nn.BatchNorm2d(oup),
nn.ReLU(inplace=True)
)
def conv_1x1_bn(inp, oup):
return nn.Sequential(
nn.Conv2d(inp, oup, 1, 1, 0, bias=False),
nn.BatchNorm2d(oup),
nn.ReLU(inplace=True)
)
def channel_shuffle(x, groups):
batchsize, num_channels, height, width = x.data.size()
channels_per_group = num_channels // groups
# reshape
x = x.view(batchsize, groups,
channels_per_group, height, width)
x = torch.transpose(x, 1, 2).contiguous()
# flatten
x = x.view(batchsize, -1, height, width)
return x
class InvertedResidual(nn.Module):
def __init__(self, inp, oup, stride, benchmodel):
super(InvertedResidual, self).__init__()
self.benchmodel = benchmodel
self.stride = stride
assert stride in [1, 2]
oup_inc = oup // 2
if self.benchmodel == 1:
# assert inp == oup_inc
self.banch2 = nn.Sequential(
# pw
nn.Conv2d(oup_inc, oup_inc, 1, 1, 0, bias=False),
nn.BatchNorm2d(oup_inc),
nn.ReLU(inplace=True),
# dw
nn.Conv2d(oup_inc, oup_inc, 3, stride, 1, groups=oup_inc, bias=False),
nn.BatchNorm2d(oup_inc),
# pw-linear
nn.Conv2d(oup_inc, oup_inc, 1, 1, 0, bias=False),
nn.BatchNorm2d(oup_inc),
nn.ReLU(inplace=True),
)
else:
self.banch1 = nn.Sequential(
# dw
nn.Conv2d(inp, inp, 3, stride, 1, groups=inp, bias=False),
nn.BatchNorm2d(inp),
# pw-linear
nn.Conv2d(inp, oup_inc, 1, 1, 0, bias=False),
nn.BatchNorm2d(oup_inc),
nn.ReLU(inplace=True),
)
self.banch2 = nn.Sequential(
# pw
nn.Conv2d(inp, oup_inc, 1, 1, 0, bias=False),
nn.BatchNorm2d(oup_inc),
nn.ReLU(inplace=True),
# dw
nn.Conv2d(oup_inc, oup_inc, 3, stride, 1, groups=oup_inc, bias=False),
nn.BatchNorm2d(oup_inc),
# pw-linear
nn.Conv2d(oup_inc, oup_inc, 1, 1, 0, bias=False),
nn.BatchNorm2d(oup_inc),
nn.ReLU(inplace=True),
)
@staticmethod
def _concat(x, out):
# concatenate along channel axis
return torch.cat((x, out), 1)
def forward(self, x):
if 1 == self.benchmodel:
x1 = x[:, :(x.shape[1] // 2), :, :]
x2 = x[:, (x.shape[1] // 2):, :, :]
out = self._concat(x1, self.banch2(x2))
elif 2 == self.benchmodel:
out = self._concat(self.banch1(x), self.banch2(x))
return channel_shuffle(out, 2)
class ShuffleNetV2(nn.Module):
def __init__(self, n_class=1000, input_size=224, width_mult=1.):
super(ShuffleNetV2, self).__init__()
assert input_size % 32 == 0
self.stage_repeats = [8, 4, 4]
# index 0 is invalid and should never be called.
# only used for indexing convenience.
if width_mult == 0.5:
self.stage_out_channels = [-1, 24, 48, 96, 192, 1024]
elif width_mult == 1.0:
self.stage_out_channels = [-1, 24, 116, 232, 464, 1024]
elif width_mult == 1.5:
self.stage_out_channels = [-1, 24, 176, 352, 704, 1024]
elif width_mult == 2.0:
self.stage_out_channels = [-1, 24, 224, 488, 976, 2048]
else:
raise ValueError(
"""groups is not supported for
1x1 Grouped Convolutions""")
# building first layer
input_channel = self.stage_out_channels[1]
self.conv1 = conv_bn(3, input_channel, 2)
self.maxpool = nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
self.features = []
# building inverted residual blocks
for idxstage in range(len(self.stage_repeats)):
numrepeat = self.stage_repeats[idxstage]
output_channel = self.stage_out_channels[idxstage + 2]
for i in range(numrepeat):
if i == 0:
# inp, oup, stride, benchmodel):
self.features.append(InvertedResidual(input_channel, output_channel, 2, 2))
else:
self.features.append(InvertedResidual(input_channel, output_channel, 1, 1))
input_channel = output_channel
# make it nn.Sequential
self.features = nn.Sequential(*self.features)
self.index = self.stage_out_channels[2: 2 + len(self.stage_repeats)]
self.width_list = [i.size(1) for i in self.forward(torch.randn(1, 3, 640, 640))]
def forward(self, x):
x = self.conv1(x)
x = self.maxpool(x)
results = [None, None, None, None]
for index, model in enumerate(self.features):
x = model(x)
# results.append(x)
if index == 0:
results[index] = x
if x.size(1) in self.index:
position = self.index.index(x.size(1)) # Find the position in the index list
results[position + 1] = x
return results
def shufflenetv2_05(width_mult=0.5):
model = ShuffleNetV2(width_mult=width_mult)
return model
def shufflenetv2_10(width_mult=1.0):
model = ShuffleNetV2(width_mult=width_mult)
return model
def shufflenetv2_15(width_mult=1.5):
model = ShuffleNetV2(width_mult=width_mult)
return model
def shufflenetv2_20(width_mult=2.0):
model = ShuffleNetV2(width_mult=width_mult)
return model
if __name__ == "__main__":
# Generating Sample image
image_size = (1, 3, 640, 640)
image = torch.rand(*image_size)
# Model
mobilenet_v1 = shufflenetv2_20()
out = mobilenet_v1(image)
for i in range(len(out)):
print(out[i].size())四、手把手教你添加ShuffleNetV2网络结构
这个主干的网络结构添加起来算是所有的改进机制里最麻烦的了，因为有一些网略结构可以用yaml文件搭建出来，有一些网络结构其中的一些细节根本没有办法用yaml文件去搭建，用yaml文件去搭建会损失一些细节部分(而且一个网络结构设计很多细节的结构修改方式都不一样，一个一个去修改大家难免会出错)，所以这里让网络直接返回整个网络，然后修改部分 yolo代码以后就都以这种形式添加了，以后我提出的网络模型基本上都会通过这种方式修改，我也会进行一些模型细节改进。创新出新的网络结构大家直接拿来用就可以的。下面开始添加教程->
(同时每一个后面都有代码，大家拿来复制粘贴替换即可，但是要看好了不要复制粘贴替换多了)

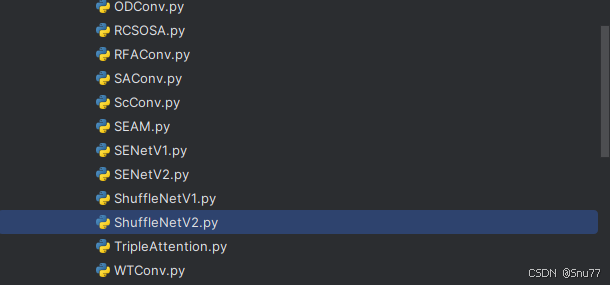

4.1 修改一
我们复制网络结构代码到“ultralytics/nn”目录下创建一个py文件复制粘贴进去 ，我这里起的名字是ShuffleNetV2。

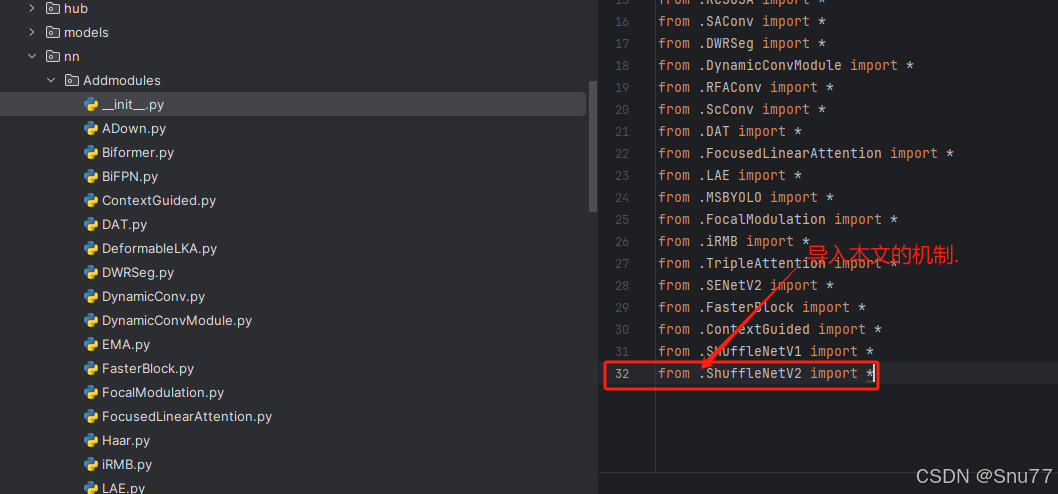

4.2 修改二
第二步我们在该目录下创建一个新的py文件名字为'__init__.py'(用群内的文件的话已经有了无需新建)，然后在其内部导入我们的检测头如下图所示。
4.3 修改三
第三步我门中到如下文件'ultralytics/nn/tasks.py'进行导入和注册我们的模块(用群内的文件的话已经有了无需重新导入直接开始第四步即可)！
从今天开始以后的教程就都统一成这个样子了，因为我默认大家用了我群内的文件来进行修改！！

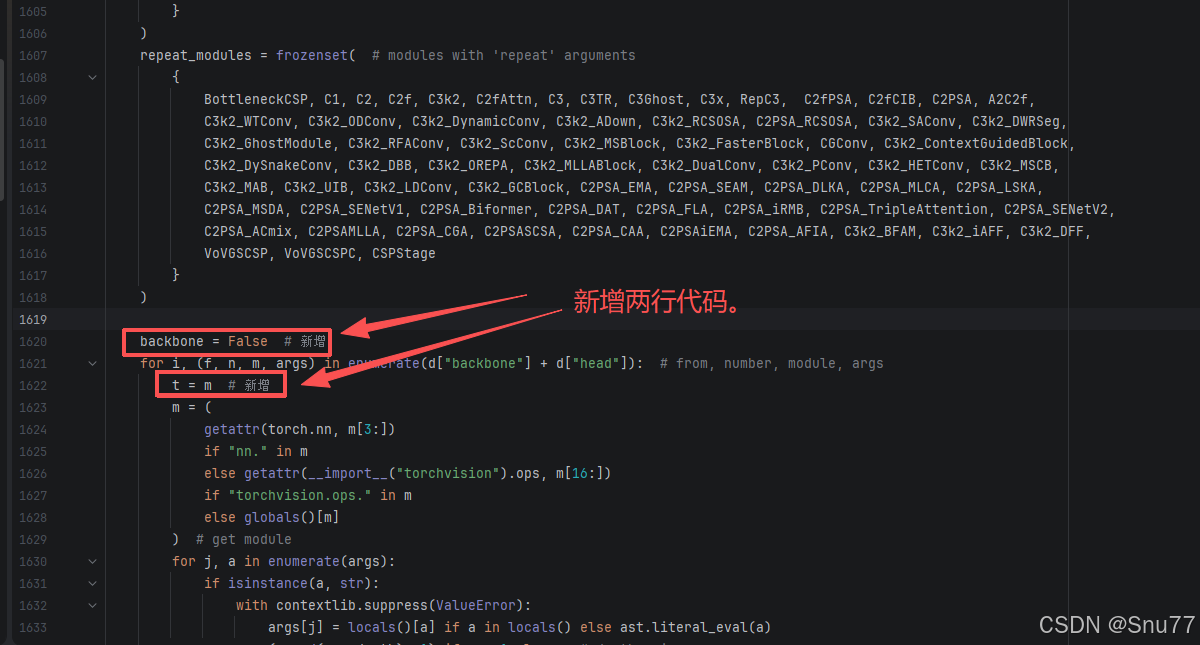

4.4 修改四
添加如下两行代码！！！
4.5 修改五

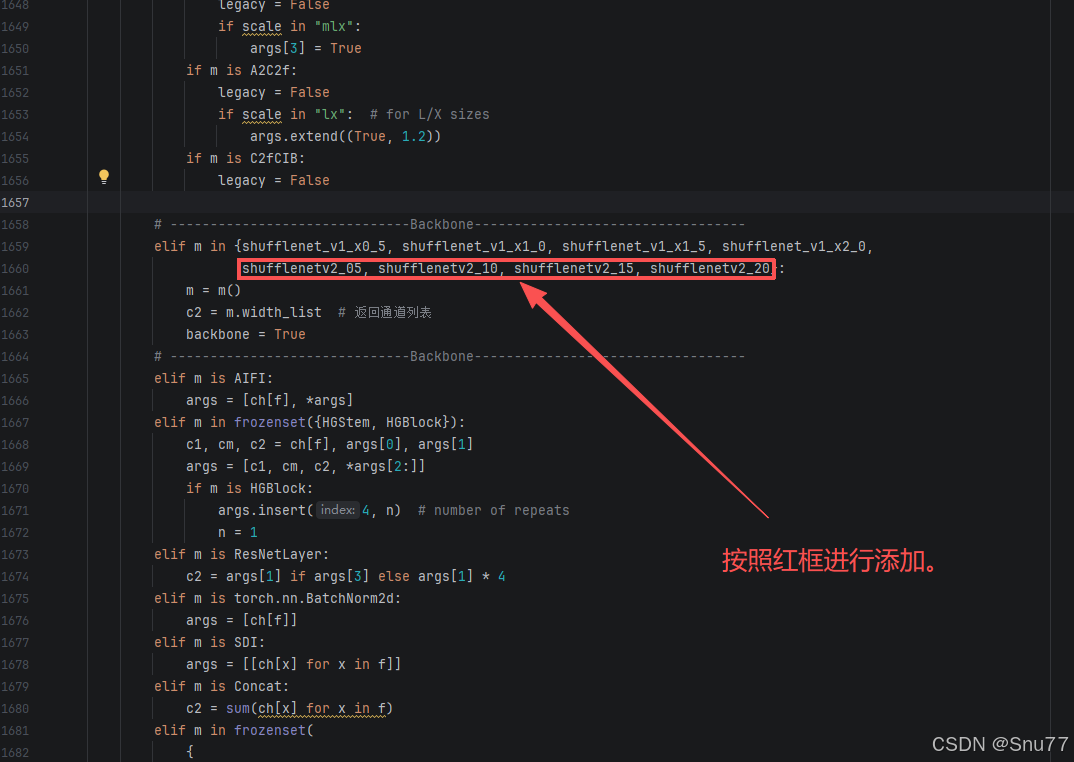

找到七百多行大概把具体看图片，按照图片来修改就行，添加红框内的部分，注意没有()只是函数名，我这里只添加了部分的版本，大家有兴趣这个ShuffleNetV2还有更多的版本可以添加，看我给的代码函数头即可。
elif m in {自行添加对应的模型即可，下面都是一样的}:
m = m()
c2 = m.width_list # 返回通道列表

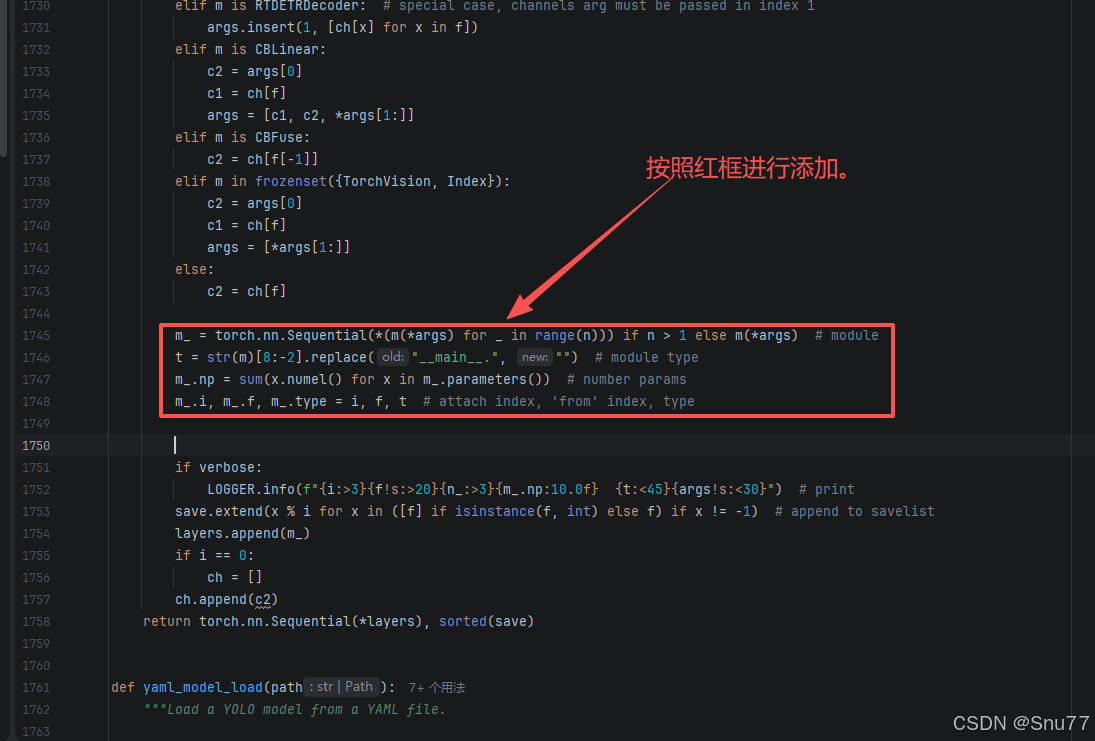

backbone = True4.6 修改六
下面的两个红框内都是需要改动的。
if isinstance(c2, list):
m_ = m
m_.backbone = True
else:
m_ = nn.Sequential(*(m(*args) for _ in range(n))) if n > 1 else m(*args) # module
t = str(m)[8:-2].replace('__main__.', '') # module type
m.np = sum(x.numel() for x in m_.parameters()) # number params
m_.i, m_.f, m_.type = i + 4 if backbone else i, f, t # attach index, 'from' index, type4.7 修改七
如下的也需要修改，全部按照我的来。
代码如下把原先的代码替换了即可。
if verbose:
LOGGER.info(f'{i:>3}{str(f):>20}{n_:>3}{m.np:10.0f} {t:<45}{str(args):<30}') # print
save.extend(x % (i + 4 if backbone else i) for x in ([f] if isinstance(f, int) else f) if x != -1) # append to savelist
layers.append(m_)
if i == 0:
ch = []
if isinstance(c2, list):
ch.extend(c2)
if len(c2) != 5:
ch.insert(0, 0)
else:
ch.append(c2)4.8 修改八
修改七和前面的都不太一样，需要修改前向传播中的一个部分， 已经离开了parse_model方法了。可以在图片中看代码行数，没有离开task.py文件都是同一个文件。 同时这个部分有好几个前向传播都很相似，大家不要看错了，是160多行左右的（不同仓库版本可能有些差异）！！！，同时我后面提供了代码，大家直接复制粘贴即可，不会修改联系博主获取视频教程。
代码如下->
def _predict_once(self, x, profile=False, visualize=False, embed=None):
"""Perform a forward pass through the network.
Args:
x (torch.Tensor): The input tensor to the model.
profile (bool): Print the computation time of each layer if True.
visualize (bool): Save the feature maps of the model if True.
embed (list, optional): A list of layer indices to return embeddings from.
Returns:
(torch.Tensor): The last output of the model.
"""
y, dt, embeddings = [], [], [] # outputs
embed = frozenset(embed) if embed is not None else {-1}
max_idx = max(embed)
for m in self.model:
if m.f != -1: # if not from previous layer
x = y[m.f] if isinstance(m.f, int) else [x if j == -1 else y[j] for j in m.f] # from earlier layers
if profile:
self._profile_one_layer(m, x, dt)
if hasattr(m, 'backbone'):
x = m(x)
if len(x) != 5: # 0 - 5
x.insert(0, None)
for index, i in enumerate(x):
if index in self.save:
y.append(i)
else:
y.append(None)
x = x[-1] # 最后一个输出传给下一层
else:
x = m(x) # run
y.append(x if m.i in self.save else None) # save output
if visualize:
feature_visualization(x, m.type, m.i, save_dir=visualize)
if embed and m.i in embed:
embeddings.append(nn.functional.adaptive_avg_pool2d(x, (1, 1)).squeeze(-1).squeeze(-1)) # flatten
if m.i == max_idx:
return torch.unbind(torch.cat(embeddings, 1), dim=0)
return x4.9 修改九
我们找到如下文件'ultralytics/utils/torch_utils.py'按照如下的图片进行修改，否则容易打印不出来计算量。
五、CCFM-ShuffleNetV2的yaml文件
此版本训练信息：YOLO26-merge-CCFM-ShuffleNetV2 summary: 358 layers, 808,700 parameters, 808,700 gradients, 2.4 GFLOPs
# 需要注意模型轻量化了往往代表学习能力变弱相同的数据集需要训练的轮次（拟合）的次数需要变多.
# Ultralytics 🚀 AGPL-3.0 License - https://ultralytics.com/license
# Ultralytics YOLO26 object detection model with P3/8 - P5/32 outputs
# Model docs: https://docs.ultralytics.com/models/yolo26
# Task docs: https://docs.ultralytics.com/tasks/detect
# Parameters
nc: 80 # number of classes
end2end: True # whether to use end-to-end mode
reg_max: 1 # DFL bins
scales: # model compound scaling constants, i.e. 'model=yolo26n.yaml' will call yolo26.yaml with scale 'n'
# [depth, width, max_channels]
n: [0.50, 0.25, 1024] # summary: 260 layers, 2,572,280 parameters, 2,572,280 gradients, 6.1 GFLOPs
s: [0.50, 0.50, 1024] # summary: 260 layers, 10,009,784 parameters, 10,009,784 gradients, 22.8 GFLOPs
m: [0.50, 1.00, 512] # summary: 280 layers, 21,896,248 parameters, 21,896,248 gradients, 75.4 GFLOPs
l: [1.00, 1.00, 512] # summary: 392 layers, 26,299,704 parameters, 26,299,704 gradients, 93.8 GFLOPs
x: [1.00, 1.50, 512] # summary: 392 layers, 58,993,368 parameters, 58,993,368 gradients, 209.5 GFLOPs
# YOLO26n backbone
backbone:
# [from, repeats, module, args]
- [-1, 1, shufflenetv2_05, []] # 0-4 P1/2
# - [-1, 1, shufflenetv2_10, []] # 0-4 P1/2
# - [-1, 1, shufflenetv2_15, []] # 0-4 P1/2
# - [-1, 1, shufflenetv2_20, []] # 0-4 P1/2
- [-1, 1, SPPF, [1024, 5, 3, True]] # 5
- [-1, 2, C2PSA, [1024]] # 6
# YOLOv11.0n head
head:
- [-1, 1, Conv, [256, 1, 1]] # 7, Y5, lateral_convs.0
- [-1, 1, nn.Upsample, [None, 2, 'nearest']]
- [3, 1, Conv, [256, 1, 1, None, 1, 1, False]] # 9 input_proj.1
- [[-2, -1], 1, Concat, [1]]
- [-1, 2, C3k2, [256, True]] # 11, fpn_blocks.0
- [-1, 1, Conv, [256, 1, 1]] # 12, Y4, lateral_convs.1
- [-1, 1, nn.Upsample, [None, 2, 'nearest']]
- [2, 1, Conv, [256, 1, 1, None, 1, 1, False]] # 14 input_proj.0
- [[-2, -1], 1, Concat, [1]] # cat backbone P4
- [-1, 2, C3k2, [256, True]] # X3 (16), fpn_blocks.1
- [-1, 1, Conv, [256, 3, 2]] # 17, downsample_convs.0
- [[-1, 12], 1, Concat, [1]] # cat Y4
- [-1, 2, C3k2, [256, True]] # F4 (19), pan_blocks.0
- [-1, 1, SCDown, [256, 3, 2]] # 20, downsample_convs.1
- [[-1, 7], 1, Concat, [1]] # cat Y5
- [-1, 2, C3k2, [256, True, 0.5, True]] # F5 (22), pan_blocks.1
- [[16, 19, 22], 1, Detect, [nc]] # Detect(P3, P4, P5)

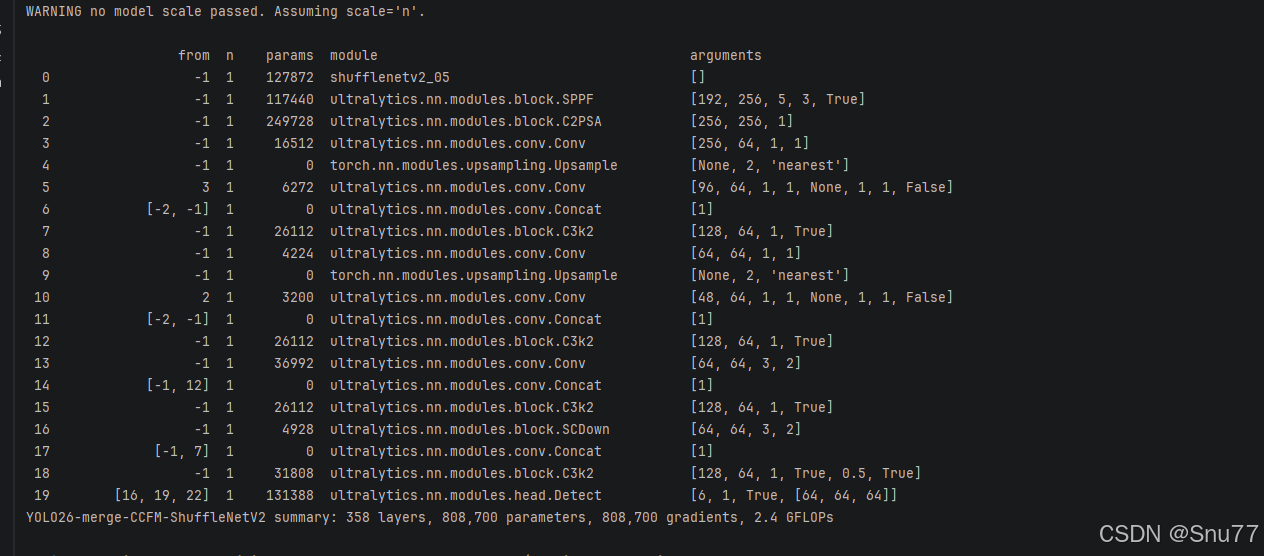

六、成功运行记录
下面是成功运行的截图，已经完成了有1个epochs的训练，图片太大截不全第2个epochs了。
七、本文总结
到此本文的正式分享内容就结束了，在这里给大家推荐我的YOLOv26改进有效涨点专栏，本专栏目前为新开的平均质量分98分，后期我会根据各种最新的前沿顶会进行论文复现，也会对一些老的改进机制进行补充，目前本专栏免费阅读(暂时，大家尽早关注不迷路~)，如果大家觉得本文帮助到你了，订阅本专栏，关注后续更多的更新~
