功能安全实战系列15-英飞凌TC3xx 复位类型与CHSW固件检测介绍

原创 已于 2025-08-09 10:49:40 修改 · 513 阅读 · 1 GEO检测
于 2025-08-04 08:00:00 首次发布

本文框架

0. 前言

在本系列笔者将结合工作中对功能安全实战部分的开发经验进一步介绍常用，包括Memory(Flash，Ram)失效检测，程序运行时序时间检测，及功能安全软件相关的功能安全分析，DFA分析方法等进行介绍。从本篇开始将对英飞凌Tricore系列芯片功能安全进行系统介绍，包括锁步核，SMU，MONBIST，LBIST，MBIST，时钟监控，ECC，MPU，总线监控等，如您对汽车电子底层相关Autosar全模块实战感兴趣，可参读专栏：AutoSar实战进阶系列导读

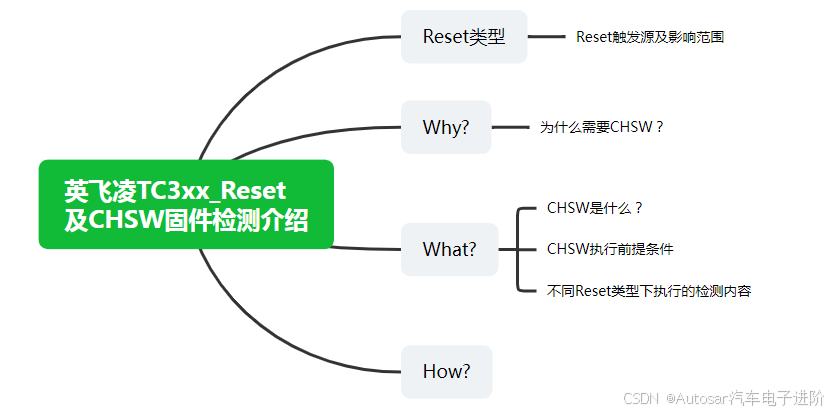

本篇将对**CHSW(Checker Software)**开发介绍，主要框架如下：
在这里插入图片描述

1. 复位类型介绍

在不同的复位类型下，执行的检测内容不同，因此在进行CHSW固件检测前先对英飞凌的复位类型进行介绍，一般包括Cold-Poweron Reset，Warm-Poweron Reset，System Reset及Application Reset几种类型的复位，分别对应的定义如下：

Cold-Poweron Reset：芯片首次上电时的复位过程，也称为“初始上电复位”，电压没起来前的R
