首先，要声明一下，这个设计的代码完全是自己在设计这个数字钟的时候一步一步摸索出来的，只是参考了一下相关资料，别人的代码我我一行也没有看过用过。由于时间仓促再加上自己水平有限，就有没有对代码进行优化了，只是完成了相关内容功能就不了了事。不过，这个设计实验的确让我学到很多东西，比如说，很多东西在软件编程上是可行的，当在EDA设计中是不行的。废话就不说了，下面我会一步一步的讲述我是如何设计他们的，可能要连载好几个哦。
这次设计的主要特点是使用了层次化设计，第一次接触，蛮有趣的，但同时也遇到过让人烦心的问题。不过回头过去还是学到蛮多东西的，希望大家也能学到点东西吧。
功能明确一下：
要用FPGA/CPLD设计一个数字钟，要求这个数字钟能够在整点的时候演奏乐曲，同时启动led灯花样。
数字钟当然要计数啦，就是每一秒钟计数一次。还有两个额外的功能:第一个能够设置时间，第二个能够设置闹钟。
选中这两个功能时，被选中为一闪一闪，有按键可以实现移位，和加减。
功能就上面那些，看起来很少，弄起来心烦啊！
这次使用的软件是：Quartus II
好了，废话讲完了，接下面来干点东西吧。
首先我们想一想究竟要用什么方法去实现他们呢，很显然我们可以借助C语言的模块化设计的思想也对这个设计进行功能模块区分。
下面是我的分法，大家也可以有不同的分法：
1，首先我在想这个系统一定需要不同的时钟吧，但实际我们可能只能获取一个很高频的时钟，为了满足各模块对时钟的要求
这里是不是需要一个分频的模块呢，对，就是要一块专门负责把输入时钟变成我们需要的时钟的这样一个功能模块。
2，我们可以把负责发出音乐的功能当做一个模块。
3，同样，我们也可以把实现Led花样功能当做一个模块。
4，还想一下，系统设计到按键了，这鬼东西最讨厌了，为什么？因为要去抖啊！所以我们需要一个具有按键去抖功能的模块。
5，去抖完了，想一下，发现最重要的功能没有实现，原来还有有一个时间计数模块。
6，按键是不是可以集中在一起组成一个专门控制的电路呢，对的，我就是这么干的。
7，还用，是不是可以把数码管显示独立开来作为一个功能模块。
晕死了，分这么多模块啊，想弄死我啊？呵呵，我觉得分模块的好处就是易于设计，修改，调试。
总结一下：
今天我们把系统功能分成了几部分：
给他们分别起个名字吧：
1，diviver (负责时钟控制的)
2，musicplay(音乐播放)
3，ledmove(led灯花样播放)
4，keyin(按键去抖)
5，dispaytimer(时钟功能)
6，control(控制功能)
7，shuma(数码管显示功能)
这些模块会在以他们名字加后缀.vhd的文件中实现他们的功能。如：以后会在diviver.vhd 实现时钟控制的功能；

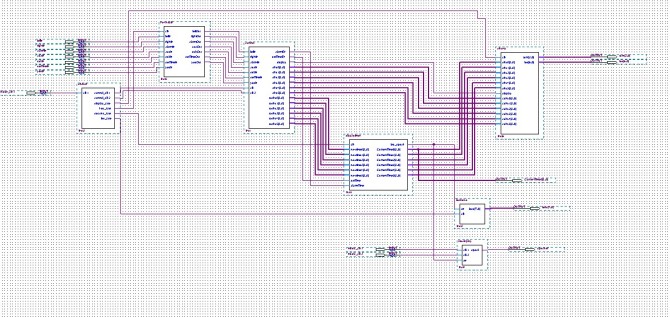

下面是我最终设计出来的模块图：
今天就先到这里吧，以后会分别讲述每一部分功能的实现，然后再把它们合起来。
