压电执行器位移线性度怎么测？多点标定、拟合残差与Python分析

摘要

压电执行器位移线性度测试，是把多个驱动输入点与工作端实测位移进行拟合，再用最大拟合残差或其他明确口径描述偏离程度。测试不能只测两个端点，也不能把迟滞、蠕变、重复性或传感器非线性全部混在一个“线性度”数字中。

推荐做法是固定预紧、负载、温度、驱动速率和测量基准，采集完整升程和降程数据，先分别分析单向曲线，再说明是否使用独立参考直线、端点拟合或最小二乘拟合。本文 Python 程序为可运行的离线教学示例，示例数据不代表任何产品实测指标。

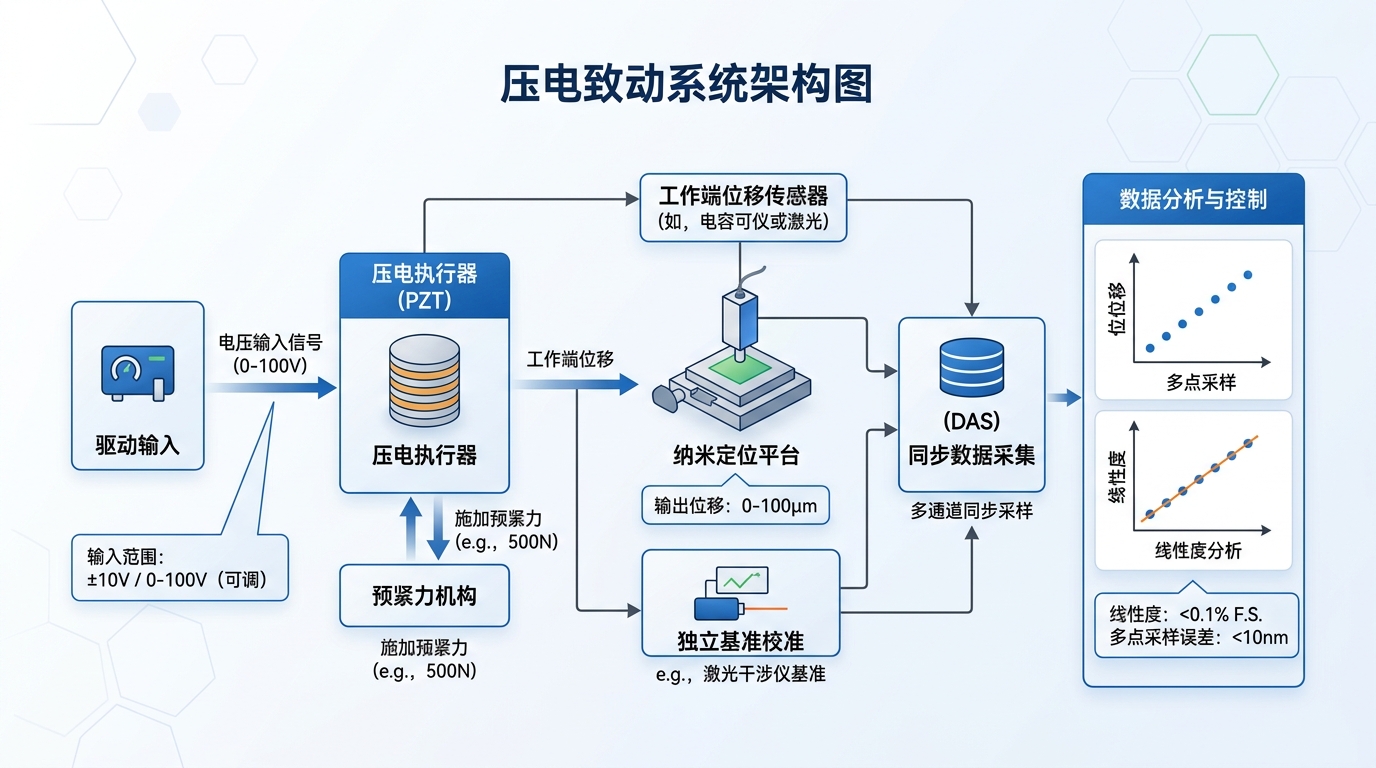

图1 驱动输入、压电执行器、位移传感器和数据采集组成完整测试链路。

1. 线性度到底描述什么

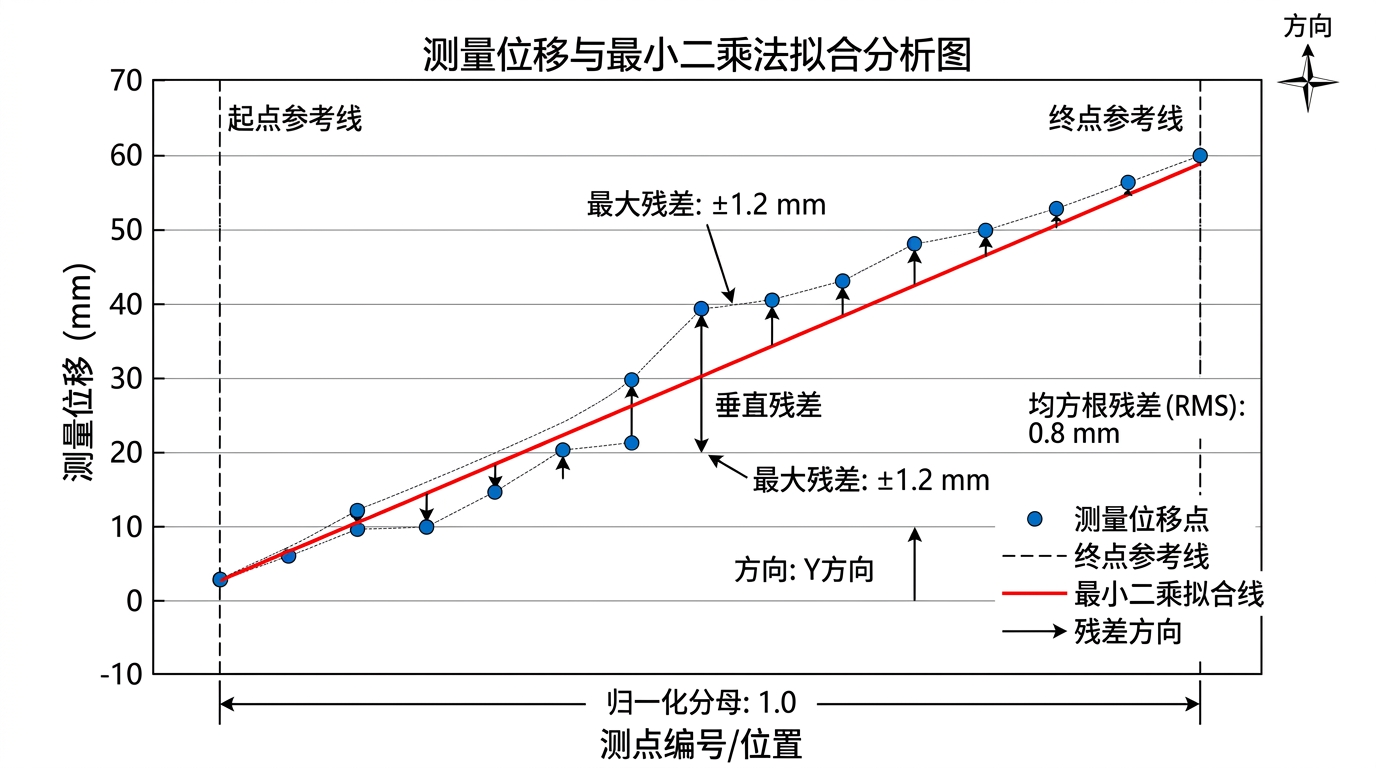

同一组位移数据使用不同参考直线，线性度结果可能不同。

2. 参考直线如何选择

常见参考方法包括端点直线、独立基准直线和最小二乘拟合直线。端点直线连接输入范围两端，便于工程快速比较；独立基准直线需要外部定义或校准依据；最小二乘直线使残差平方和最小，但不一定代表设备规格采用的口径。

• **端点法：**适合快速检查整体偏离，但端点误差会影响整条参考线。
• **最小二乘法：**适合分析曲线趋势，应同时保留斜率、截距和最大残差。
• **升降程分开拟合：**有助于把线性偏离与迟滞方向差分开。
• **满量程归一化：**分母可以是指令满量程、实测位移跨度或规格规定值，三者不能混用。

3. 测试架构与安全边界

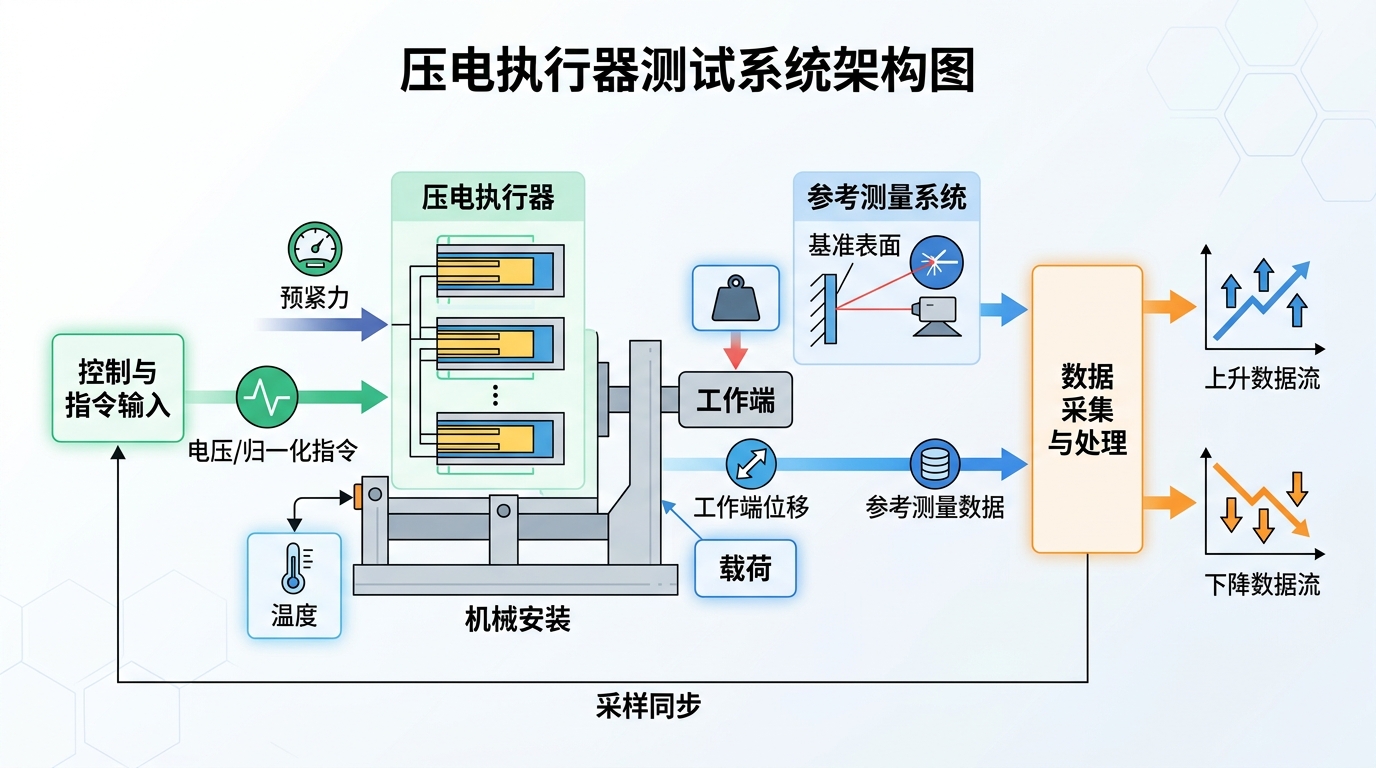

线性度结果必须绑定工作端测量、参考直线和归一化方法。

4. 多点测试流程

1. 确认驱动输入定义、位移测量基准、量程和目标工作区间。
2. 固定执行器预紧、机械负载、安装方向、温度和控制模式。
3. 选择覆盖全范围的多个输入点，点数和间距应在报告中说明。
4. 按固定速率执行升程和降程，每个点使用一致的稳定窗口。
5. 同步记录输入、工作端位移、环境温度和必要的参考测量。
6. 分别对升程、降程或合并数据拟合参考直线，保存斜率、截距和残差。
7. 改变一个变量复测，例如负载、速度、预紧或温度，观察线性度口径的变化。

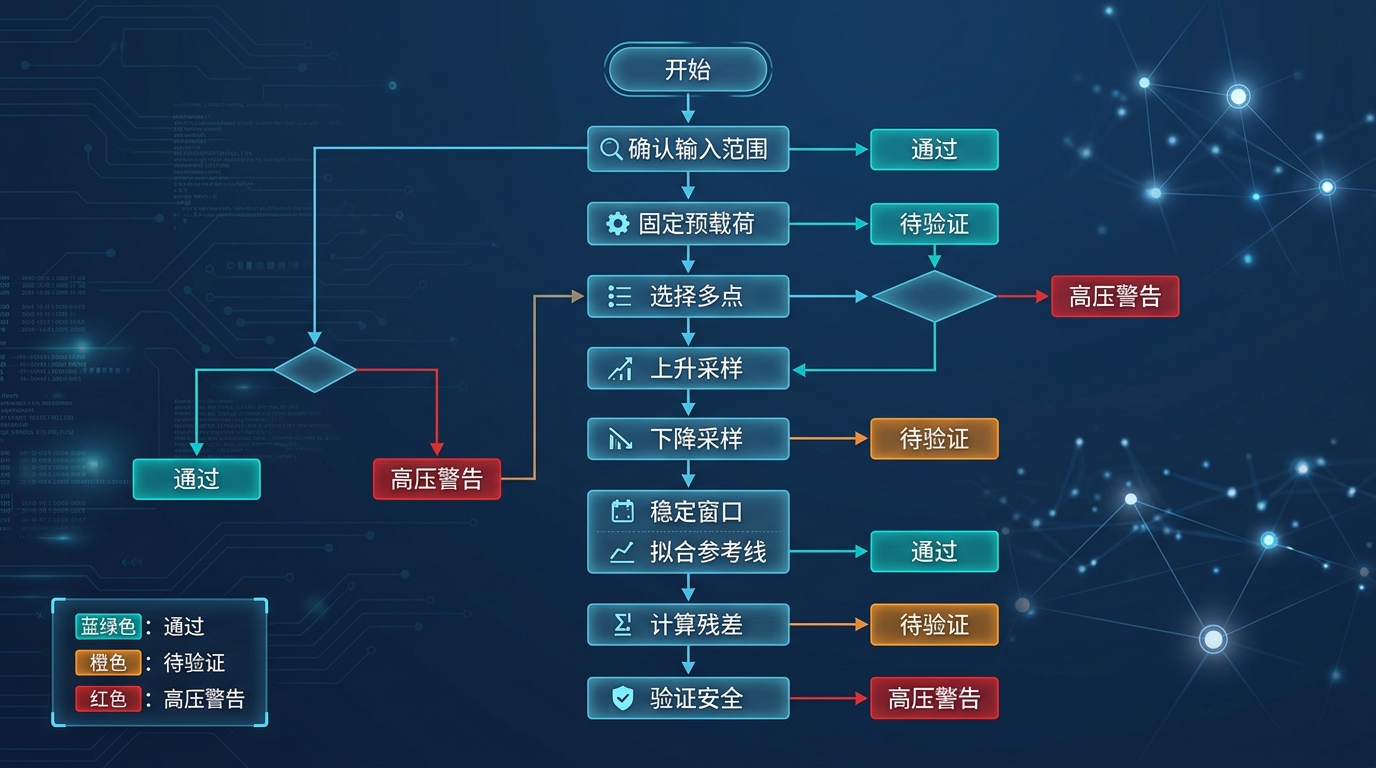

从输入点规划、升降程采样到参考直线和残差统计的完整流程。

5. 软件、硬件与测试条件

6. Python多点线性度分析代码

CSV列为 input_value、displacement_um 和 direction。direction取up或down。程序分别进行最小二乘直线拟合，输出斜率、截距、最大绝对残差和均方根残差。input_value是归一化教学输入，不是产品电压规格。

python linearity.py --self-test
python linearity.py displacement_data.csv

from __future__ import annotations

import argparse
import csv
import json
import math
import statistics
from collections import defaultdict
from pathlib import Path

def number(value: str, field: str, line: int) -> float:
    try:
        result = float(value)
    except (TypeError, ValueError) as exc:
        raise ValueError(f"invalid {field} at line {line}") from exc
    if not math.isfinite(result):
        raise ValueError(f"non-finite {field} at line {line}")
    return result

def load(path: Path):
    with path.open("r", encoding="utf-8-sig", newline="") as handle:
        reader = csv.DictReader(handle)
        required = {"input_value", "displacement_um", "direction"}
        missing = required - set(reader.fieldnames or [])
        if missing:
            raise ValueError(f"missing columns: {sorted(missing)}")
        rows = []
        for line, raw in enumerate(reader, start=2):
            direction = raw["direction"].strip().lower()
            if direction not in {"up", "down"}:
                raise ValueError(f"direction must be up or down at line {line}")
            rows.append({"input_value": number(raw["input_value"], "input_value", line), "displacement_um": number(raw["displacement_um"], "displacement_um", line), "direction": direction})
    if len(rows) < 2:
        raise ValueError("at least two rows are required")
    return rows

def fit(rows):
    if len(rows) < 2:
        raise ValueError("at least two points are required for a fit")
    xs = [row["input_value"] for row in rows]
    ys = [row["displacement_um"] for row in rows]
    x_bar = statistics.fmean(xs)
    y_bar = statistics.fmean(ys)
    denominator = sum((x - x_bar) ** 2 for x in xs)
    if denominator == 0:
        raise ValueError("input values must not all be equal")
    slope = sum((x - x_bar) * (y - y_bar) for x, y in zip(xs, ys)) / denominator
    intercept = y_bar - slope * x_bar
    residuals = [y - (slope * x + intercept) for x, y in zip(xs, ys)]
    return {"points": len(rows), "slope_um_per_input": slope, "intercept_um": intercept, "max_abs_residual_um": max(abs(value) for value in residuals), "rms_residual_um": math.sqrt(sum(value * value for value in residuals) / len(residuals))}

def analyze(rows):
    groups = defaultdict(list)
    for row in rows:
        groups[row["direction"]].append(row)
    return {direction: fit(items) for direction, items in sorted(groups.items())}

def self_test():
    rows = []
    for direction, offset in (("up", 0.10), ("down", -0.10)):
        for x, error in ((0.0, 0.0), (1.0, 0.05), (2.0, -0.05), (3.0, 0.0)):
            rows.append({"input_value": x, "displacement_um": 2.0 * x + offset + error, "direction": direction})
    result = analyze(rows)
    assert result["up"]["points"] == 4
    assert result["down"]["points"] == 4
    assert result["up"]["max_abs_residual_um"] > 0
    assert abs(result["up"]["intercept_um"] - 0.10) < 0.03
    print("SELF_TEST_OK")
    print(json.dumps(result, ensure_ascii=False, indent=2))

def main():
    parser = argparse.ArgumentParser(description="Analyze piezo displacement linearity")
    parser.add_argument("csv_path", nargs="?", type=Path)
    parser.add_argument("--self-test", action="store_true")
    args = parser.parse_args()
    if args.self_test:
        self_test()
    elif args.csv_path is None:
        parser.error("csv_path is required")
    else:
        print(json.dumps(analyze(load(args.csv_path)), ensure_ascii=False, indent=2))

if __name__ == "__main__":
    main()

程序只做最小二乘拟合和残差统计，不执行运动控制、传感器校准或迟滞补偿。正式报告应保留原始CSV、拟合方法和不确定度说明。

7. 教学结果与曲线判读

自检为升程和降程各4个输入点。升程在拟合直线附近加入正负0.05 um教学残差并叠加0.10 um偏置，降程叠加负0.10 um偏置。结果用于验证分组、拟合和残差输出，不代表产品性能。

曲线应同时显示实测点、拟合直线、残差和方向信息。

8. 常见失效原因和排查顺序

1. 先验证输入通道和位移传感器的零点、比例和采样同步。
2. 确认升降程速率、停留时间和温度一致，避免蠕变进入拟合残差。
3. 检查预紧、偏载和夹具刚度，避免机械边界变化造成曲线弯折。
4. 比较不同参考直线方法，确认结果变化来自定义而不是数据错误。
5. 保留异常点和剔除理由，不得为了缩小残差而随意删点。
6. 将线性度、迟滞、重复性和漂移分别报告，避免一个指标承担多个物理含义。

9. 常见问题

9.1 线性度越小越好吗

在同一测试定义和归一化分母下，残差越小通常表示偏离参考直线越小，但不能脱离测量不确定度和适用范围比较。

9.2 端点法和最小二乘法哪个正确

两者都是常见方法，关键是与规格或报告口径一致。不同方法的结果不能直接混用。

9.3 为什么升程和降程要分开拟合

分开拟合可以观察方向相关偏差，避免把迟滞和线性偏离混成一个残差。

9.4 线性度测试需要多少个点

点数应覆盖工作范围并能发现曲线弯折。具体点数要结合规格、行程和测量能力，不能用一个固定数字适用于所有平台。

9.5 线性度和准确度是一回事吗

不是。线性度描述相对参考直线的形状偏离，准确度还包含零点、比例、参考真值和其他系统误差。

9.6 传感器噪声会影响线性度吗

会。噪声会增大残差离散，尤其在位移变化较小或采样点较少时，应先评估噪声底。

9.7 教学数据中的0.04 um可以作为产品指标吗

不能。它是构造数据的拟合结果，不含具体型号、仪器、环境、负载和校准记录。

9.8 是否可以用线性度结果直接生成补偿表

不能直接生成。补偿还要考虑迟滞、蠕变、温度、动态带宽、传感器噪声和控制器限幅，并经过独立验证。

10. 结论

压电执行器位移线性度测试的核心，是在固定机械和环境条件下进行多点采样，明确参考直线和归一化分母，并分别观察升程、降程和残差。线性度结果不能替代迟滞、蠕变、重复性或准确度测试。

本文代码、表格和曲线均为可复现教学示例，不代表鸿芯微控或其他具体产品的实测性能。正式发布线性度指标前，必须补充型号、输入范围、测量仪器、采样率、负载、温度、循环次数、拟合方法和原始记录。
