Cadence PSpice 仿真11:电感型低通滤波器最坏情况分析仿真实战图文教程

本文详细介绍了如何在Cadence PSpice中进行电感型低通滤波器的最坏情况分析。从新建仿真工程、绘制电路图、设置器件容差,到创建仿真模型、运行仿真,最后查看输出文件,每个步骤都有清晰的操作指南。最坏情况分析有助于设计师确保在元件参数变化的边界条件下,电路仍能满足设计要求。

  ⏪《上一篇》   🏡《总目录》   ⏩《下一篇》

1,概述

    在进行蒙特卡罗分析时会将元器件的容差考虑进去,然后通过运行多次的随机仿真,得到电路输出的一个范围。但是多数情况下设计师关注的只是电路的最坏情况是否满足设计要求。PSpice的最坏情况分析是取在容差的边界点元件参数进行仿真以计算出电路输出的最坏情况。所以如果如果电路中有10个元件的话,需要先取10个元件的标准值仿真1次,然后再分别在10个元件的容差边界处各仿真1次,然后再对仿真结果进行统计和计算,再最坏情况下再仿真1次。



2,最坏情况分析的详细过程


2.1,新建仿真工程

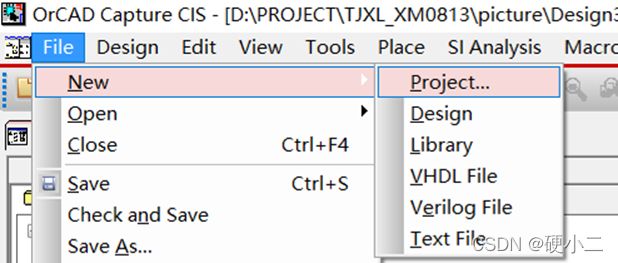

第1步:依次执行“File→New→Project”创建仿真工程
在这里插入图片描述

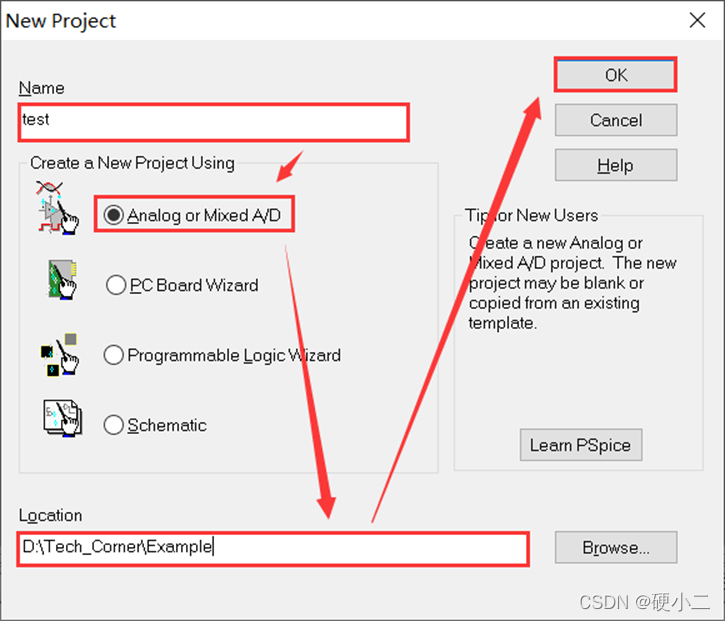

第2步:在弹出的工程配置窗口中,输入工程的名称“test”,工程的类型“Analog or Mixed A/D(仿真用的工程类型)”,工程的保存路径“D:\Tech_Corner\Example”然后点击“OK”

在这里插入图片描述

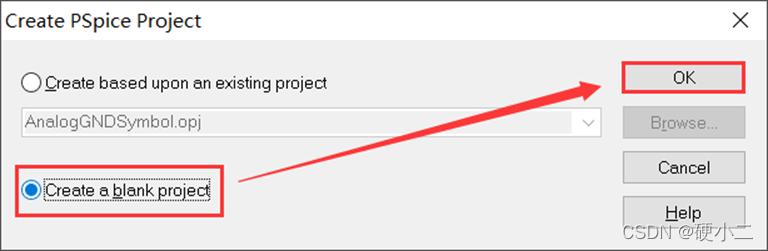

第3步:在弹出的创建工程确认窗口中,勾选“Create a blank project(创建一个空白的工程)”然后点击“OK”
在这里插入图片描述


2.2,绘制仿真电路图

本部分需要绘制
