Qt6 实现 会动的界面像物理世界一样

Qt6 实现 会动的界面像物理世界一样

flyfish

下载地址在文末

1. 总体架构

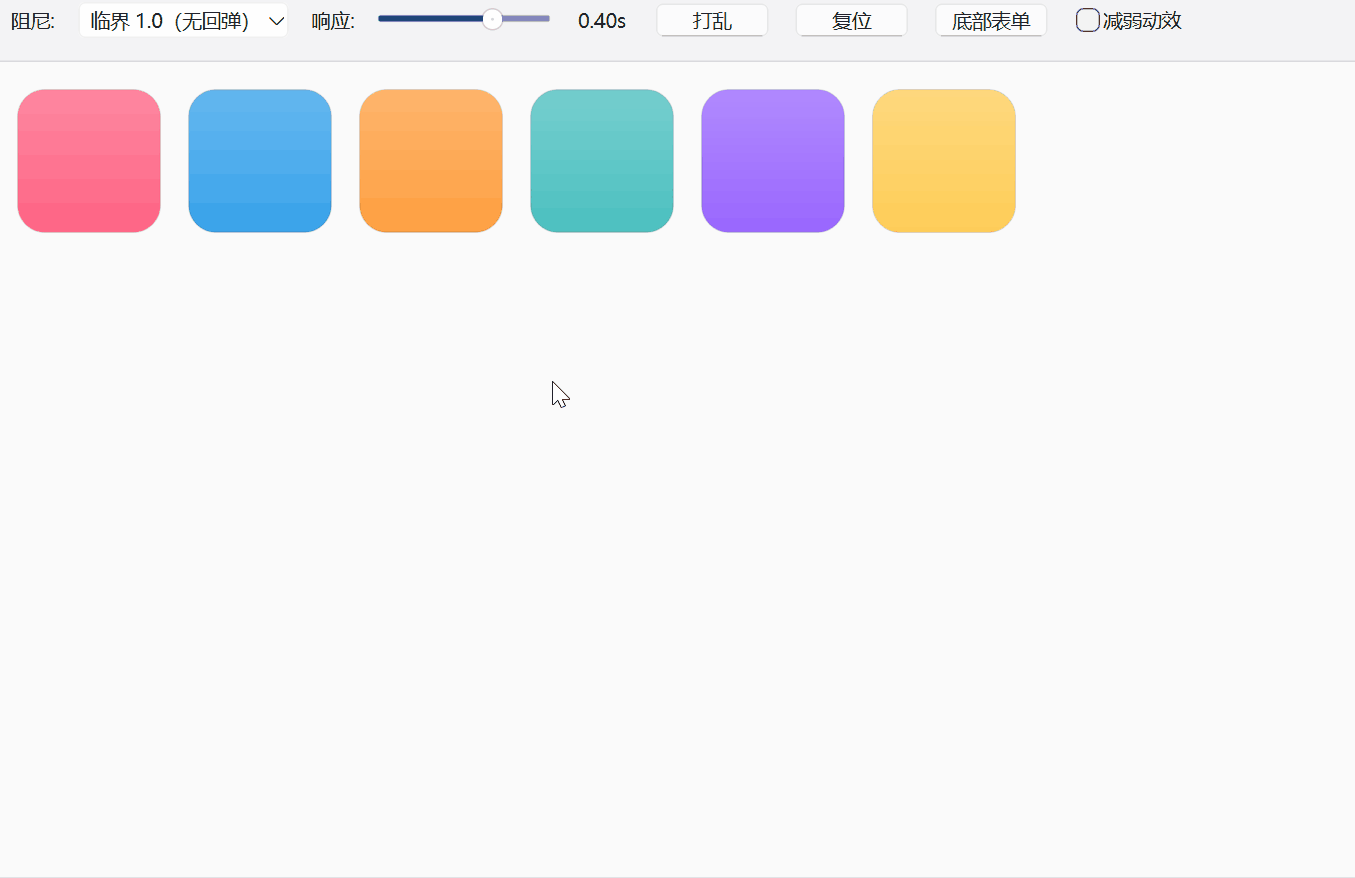

FluidDemo  (主窗口)
 ├─ 控制条 bar        : 阻尼/响应/打乱/复位/底部表单/减弱动效
 ├─ 画布 m_canvas     : 容纳若干 Tile（子控件，绝对定位）
 ├─ 底部表单 m_sheet  : 一个 QWidget，纵向位置由弹簧驱动
 └─ 中央节拍器 m_timer: ~60fps 的 QTimer，每帧调用 tickAll()

核心数据模型：每个会被动画的属性，都是一条独立的 Spring。一条弹簧 = 一个一维状态 (value, velocity) 朝 target 积分。

磁贴位置：m_x / m_y 两条弹簧（2D 运动拆成独立轴）。
磁贴按压缩放：m_scale 一条弹簧。
底部表单纵向：m_sheetY 一条弹簧。

为什么用中央节拍器而不是每条弹簧自带定时器：所有物体共用同一个单调时钟 QElapsedTimer，逐帧步进，静止即停表。这样位置、缩放、表单的动画天然同步，也避免 N 个定时器互相抢。

2. 名词解释

名词	含义
Spring（弹簧）	一个一维物理状态机：value(当前值) + velocity(速度) → 朝 target 积分。新输入只是改 target，运动连续不中断。
damping（阻尼比）	1.0 = 临界阻尼，无回弹、平滑落定；<1 = 欠阻尼，过冲并振荡（更“弹”）；>1 = 过阻尼，慢吞吞收敛。
response（响应）	到达目标的快慢，单位秒。注意这不是“时长”——弹簧没有固定时长，落定时间由物理涌现。
settled（静止）	`
可中断性	动画任意时刻可改 target；因为 step() 从当前 value 起跳，不跳变、速度续接。
直接操控	拖拽时元素 1:1 粘住指针，并保留“从哪抓的”偏移量。
速度交接	松手瞬间把手指速度（px/s）交给弹簧 velocity，动画无缝衔接拖拽。
动量投射	用释放速度把“静止位置”投出去，再吸附到投射点最近的锚点（而不是从释放点就近吸附）。
橡皮筋	越界时渐进抵抗（越超越远跟得越少），不硬停。
减弱动效	无障碍模式：落定更短、不续接速度、无过冲
。

3. 弹簧积分器：Spring::step

状态定义（Spring.h）：

struct Spring {
    double value = 0, target = 0, velocity = 0;
    double damping = 1.0;     // 阻尼比
    double response = 0.4;    // 响应（秒）
    qint64 last = 0;          // 上次步进时钟（ns）
    void step(qint64 nowNs);
    bool settled() const;
    void resetClock() { last = 0; }
};

积分（Spring.cpp）——临界/欠/过阻尼用统一解析解（直接算 exp/cos/sin，避免逐帧数值漂移）：

void Spring::step(qint64 nowNs)
{
    if (last == 0) last = nowNs;
    double dt = (nowNs - last) / 1e9;
    last = nowNs;
    dt = qMin(dt, 1.0 / 30.0);     // 夹住大跳变：切回前台/久置后不爆冲

    const double omega = 2.0 / response;   // 自然频率 ω = 2/response
    const double d = damping;

    if (qAbs(d - 1.0) < 1e-4) {            // 临界阻尼：无回弹
        const double e  = std::exp(-omega * dt);
        const double c1 = value - target;
        const double c2 = velocity + omega * c1;
        value = (c1 + c2 * dt) * e + target;
        velocity = (c2 - omega * (c1 + c2 * dt)) * e;
    } else if (d < 1.0) {                   // 欠阻尼：过冲并振荡
        const double wd = omega * std::sqrt(1 - d * d);   // 阻尼自然频率
        const double e  = std::exp(-d * omega * dt);
        const double c1 = value - target;
        const double c2 = (velocity + d * omega * c1) / wd;
        value = e * (c1 * std::cos(wd * dt) + c2 * std::sin(wd * dt)) + target;
        velocity = e * (-c1 * wd * std::sin(wd * dt) + c2 * wd * std::cos(wd * dt))
                    - d * omega * (value - target);
    } else {                                // 过阻尼：两根实数指数叠加
        const double r  = std::sqrt(d * d - 1);
        const double s1 = -omega * (d - r), s2 = -omega * (d + r);
        const double e1 = std::exp(s1 * dt), e2 = std::exp(s2 * dt);
        const double c2 = (velocity - s1 * (value - target)) / (s2 - s1);
        const double c1 = (value - target) - c2;
        value = c1 * e1 + c2 * e2 + target;
        velocity = c1 * s1 * e1 + c2 * s2 * e2;
    }

    if (qAbs(value - target) < 1e-3 && qAbs(velocity) < 1e-3) {
        value = target; velocity = 0;       // 收尾精确吸附
    }
}

要点：
dt 夹到 1/30s：防止一帧跨度过大（比如窗口切回前台）导致数值爆炸。
last==0 表示“下一帧重新对表”，让恢复/重定目标后的第一帧 dt=0，不跳变。
收敛判定里把 value/velocity 钉死到 target/0，消除亚像素抖动。

4. 磁贴：Tile 的拖拽与释放

磁贴是 QWidget 子类，位置由 m_x/m_y 弹簧驱动，按下缩放由 m_scale 驱动。

4.1 按下：即时反馈

void Tile::mousePressEvent(QMouseEvent *e)
{
    m_dragging = true;
    m_grab = e->globalPosition() - mapToGlobal(QPoint(0, 0)); // 保留抓取点偏移
    m_scale.target = 0.92;           // 按下即“咔哒”一下，不等 release
    grabMouse();
    update();
}

mapToGlobal(QPoint(0,0)) 是磁贴左上角的屏幕坐标；m_grab 记下“指针相对左上角的偏移”，松手/拖动时还原，元素才不会跳到指针中心。

4.2 移动：1:1 跟随 + 橡皮筋

void Tile::mouseMoveEvent(QMouseEvent *e)
{
    if (!m_dragging) return;
    const QPointF g = e->globalPosition() - m_grab;
    QPoint topLeft = parentWidget()->mapFromGlobal(g.toPoint()); // 回到画布坐标
    topLeft = clampToCanvas(topLeft);

    // 拖拽中直接钉死 value==target，弹簧不参与，避免和手指“打架”
    m_x.value = m_x.target = topLeft.x();
    m_y.value = m_y.target = topLeft.y();
    setGeometry(topLeft.x(), topLeft.y(), Size, Size);

    // 速度历史：最近一帧的 (位置, 时刻)，供松手时算手指速度
    const qint64 t = m_clock.nsecsElapsed();
    const double dt = (t - m_lastT) / 1e9;
    if (dt > 1e-4) {
        m_vx = (topLeft.x() - m_lastPos.x()) / dt;
        m_vy = (topLeft.y() - m_lastPos.y()) / dt;
        m_lastPos = QPointF(topLeft); m_lastT = t;
    }
}

越界时用橡皮筋软化（越超越远，跟得越少）：

auto rubber = [](double over, double dim) {
    const double k = 0.55;
    return (over * dim * k) / (dim + k * std::fabs(over));
};

4.3 释放：把速度交出去

void Tile::mouseReleaseEvent(QMouseEvent *e)
{
    m_dragging = false;
    m_scale.target = 1.0;          // 松开弹回 1.0
    releaseMouse();
    const double cap = 6000.0;     // 夹掉甩太快/卡顿造成的脏值
    emit released(this,
                  std::clamp(m_vx, -cap, cap),
                  std::clamp(m_vy, -cap, cap));
}

5. 主窗口：FluidDemo 的节拍器与归位

5.1 中央节拍器

void FluidDemo::tickAll()
{
    const qint64 now = m_clock.nsecsElapsed();
    bool moving = false;
    for (auto *t : m_tiles)
        if (t->tick(now)) moving = true;     // x/y/scale 各一条弹簧
    m_sheetY.step(now);
    m_sheet->setGeometry(0, qRound(m_sheetY.value), width(), kSheetH);
    if (!m_sheetY.settled()) moving = true;
    if (!moving) m_timer->stop();            // 全部静止 → 停表
}

bool Tile::tick(qint64 nowNs)
{
    m_x.step(nowNs); m_y.step(nowNs); m_scale.step(nowNs);
    setGeometry(qRound(m_x.value), qRound(m_y.value), Size, Size);
    update();
    return !(m_x.settled() && m_y.settled() && m_scale.settled());
}

5.2 释放后：动量投射 → 最近空闲吸附点

void FluidDemo::onTileReleased(Tile *self, double vx, double vy)
{
    const bool reduced = m_reducedChk->isChecked();

    // 动量投射：用释放速度把“静止位置”投出去（指数衰减，非物理 v²/2a）
    auto project = [](double v) { return (v / 1000.0) * 0.998 / (1.0 - 0.998); };
    const QPoint center = self->geometry().topLeft() + QPoint(Tile::Size / 2, Tile::Size / 2);
    const QPoint proj = center + QPoint(int(project(vx)), int(project(vy)));

    const int idx = pickSlot(self, proj);   // 投射点最近的、且没被别的磁贴占住的吸附点
    self->setSlotIndex(idx);
    self->setTarget(m_slots.value(idx), reduced ? 0 : vx, reduced ? 0 : vy);  // 速度交接
    ensureTimer();
}

pickSlot：对全部吸附点按到 proj 的距离排序，返回第一个“未被其它磁贴占住”的，避免两块叠在一起。

Tile::setTarget：

void Tile::setTarget(QPoint topLeft, double vx, double vy)
{
    if (m_reduced) { m_x.response = m_y.response = 0.18; m_x.velocity = m_y.velocity = 0; }
    m_x.target = topLeft.x(); m_y.target = topLeft.y();
    m_x.velocity = vx; m_y.velocity = vy;     // 手里速度直接续接
    m_x.resetClock(); m_y.resetClock();
}

5.3 为什么可中断

连点 打乱、或拖动途中再点别的——这些只是改写 m_x.target/m_y.target。下一帧 step() 从当前 value（屏幕上真实位置）继续积分，速度自动续接，不重建动画、不跳变。这正是弹簧替掉 QPropertyAnimation 的根本原因。

6. 底部表单（Sheet）

一个 QWidget，纵向位置由单条弹簧驱动；用 抽屉默认值（欠阻尼、带轻回弹）：

m_sheetY.damping = 0.8;     // 抽屉/表单：欠阻尼，轻微回弹
m_sheetY.response = 0.3;
// 开：target = height()-kSheetH ；关：target = height()（藏到窗口下沿外）

每帧 tickAll 里 m_sheetY.step(now) 后写 setGeometry。

下载地址 源码
下载地址 可执行

7. 减弱动效

勾选后 Tile::setReduced(true)：把磁贴 response 降到 0.18、清零 velocity。效果是“快速落定、不甩、不回弹”的等价反馈，而非无反馈。生产环境应读系统开关：

const bool sysReduced = QGuiApplication::styleHints()->animationDuration() == 0;
