Linux服务器编程实践19-IPv6扩展头部：类型、作用与应用场景

随着IPv4地址资源的彻底枯竭，IPv6作为下一代互联网协议已成为企业级Linux服务器网络编程的必然选择。相较于IPv4，IPv6不仅提供了2^128量级的地址空间，更通过扩展头部（Extension Headers）机制重构了协议的灵活性与可扩展性。本文将从Linux服务器开发视角，系统解析IPv6扩展头部的核心类型、工作原理及典型应用场景，结合可直接运行的C语言代码示例与交互式JavaScript图表，帮助开发者快速掌握这一关键技术。

一、IPv6扩展头部的设计逻辑与核心特性

IPv4的可选字段（如源路由、记录路由）直接嵌入固定头部，导致头部长度波动大、路由器处理效率低，且难以支持新功能扩展。IPv6则通过“固定头部+扩展头部”的分层设计解决这一问题：

• 精简固定头部：IPv6固定头部长度固定为40字节，仅包含路由必需的核心字段（如源/目的地址、流量类别、下一个包头），大幅提升路由器转发效率
• 可选扩展头部：扩展头部仅在需要特定功能时添加（如安全认证、自定义路由），避免无意义的协议开销

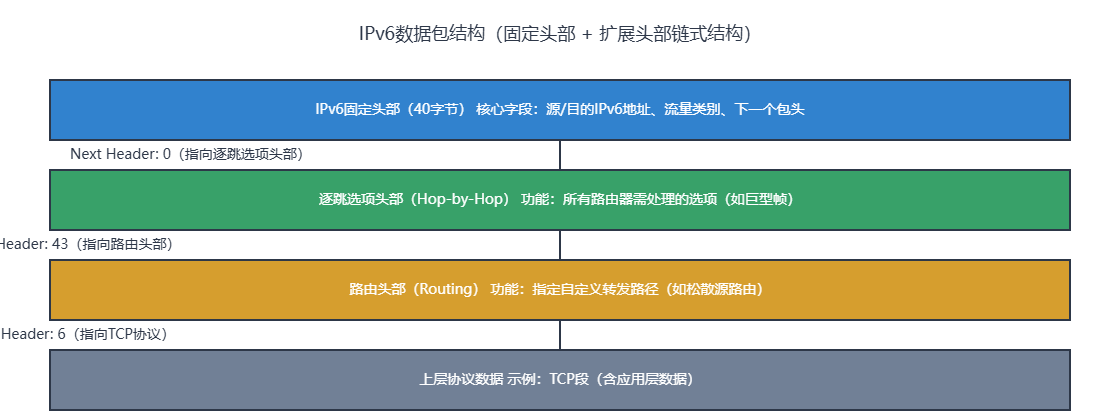

• 链式串联结构：每个头部（包括固定头部与扩展头部）通过“下一个包头（Next Header）”字段指向后续头部，形成清晰的处理链路
• 分级处理机制：不同扩展头部由不同网络节点处理（如逐跳选项需所有路由器处理，目的选项仅目标节点处理），优化网络资源占用

二、关键IPv6扩展头部类型解析

IPv6协议定义了多种扩展头部，每种头部均有明确的功能定位与处理规则。在Linux服务器编程中，以下6类扩展头部是开发高频接触的核心类型，其“Next Header”值（用于标识头部类型）与处理逻辑需重点掌握。

2.1 逐跳选项头部：路由器级别的参数同步

逐跳选项头部是唯一要求所有中转路由器处理的扩展头部，其核心价值在于实现“端到端+路由器”的协同控制。在Linux服务器编程中，最常用的场景是配置巨型帧（Jumbo Payload）：当传输大文件（如GB级日志、视频流）时，通过该头部告知所有路由器“数据包长度超过默认MTU（1500字节）”，避免路由器因MTU不匹配导致的分片操作，大幅提升传输效率。

逐跳选项头部的结构包含“下一个包头（8位）、头部长度（8位，单位：8字节块）、选项列表”三部分，其中选项需遵循“类型-长度-值（TLV）”格式。以下是Linux中通过setsockopt设置逐跳选项（启用巨型帧）的代码示例：

#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>

// 定义IPv6逐跳选项头部结构（简化版）
struct ipv6_hopopt_hdr {
    uint8_t  nh;        // 下一个包头
    uint8_t  hlen;      // 头部长度（单位：8字节块，最小值1）
    uint8_t  opts[6];   // 选项列表（TLV格式）
};

int main() {
    // 1. 创建IPv6 TCP socket
    int sockfd = socket(AF_INET6, SOCK_STREAM, 0);
    if (sockfd < 0) {
        perror("socket() failed");
        exit(EXIT_FAILURE);
    }

    // 2. 配置逐跳选项：启用巨型帧（Jumbo Payload）
    struct ipv6_hopopt_hdr hop_hdr;
    memset(&hop_hdr, 0, sizeof(hop_hdr));

    hop_hdr.nh = IPPROTO_TCP;          // 下一个包头为TCP（值6）
    hop_hdr.hlen = 1;                  // 头部长度：1个8字节块（共8字节）
    // 选项1：巨型帧选项（TLV格式）
    hop_hdr.opts[0] = 2;               // 选项类型：2（巨型帧）
    hop_hdr.opts[1] = 4;               // 选项长度：4字节（值字段长度）
    uint32_t jumbo_size = htonl(9000); // 巨型帧MTU：9000字节（需网络支持）
    memcpy(&hop_hdr.opts[2], &jumbo_size, sizeof(jumbo_size));

    // 3. 设置socket选项（IPV6_HOPOPTS）
    if (setsockopt(
        sockfd,
        IPPROTO_IPV6,
        IPV6_HOPOPTS,
        &hop_hdr,
        sizeof(hop_hdr)
    ) < 0) {
        perror("setsockopt(IPV6_HOPOPTS) failed");
        close(sockfd);
        exit(EXIT_FAILURE);
    }

    printf("IPv6逐跳选项（巨型帧）配置成功，MTU: 9000字节\n");

    // 后续：连接服务器、传输数据...
    close(sockfd);
    return 0;
}

注意：设置逐跳选项需root权限（普通用户无网络控制权限），且需确保所有中转路由器支持巨型帧（可通过ip link show eth0查看网卡MTU配置）。若路由器不支持，数据包会被丢弃并返回“Packet too big”错误。

2.2 路由头部：自定义服务器转发路径

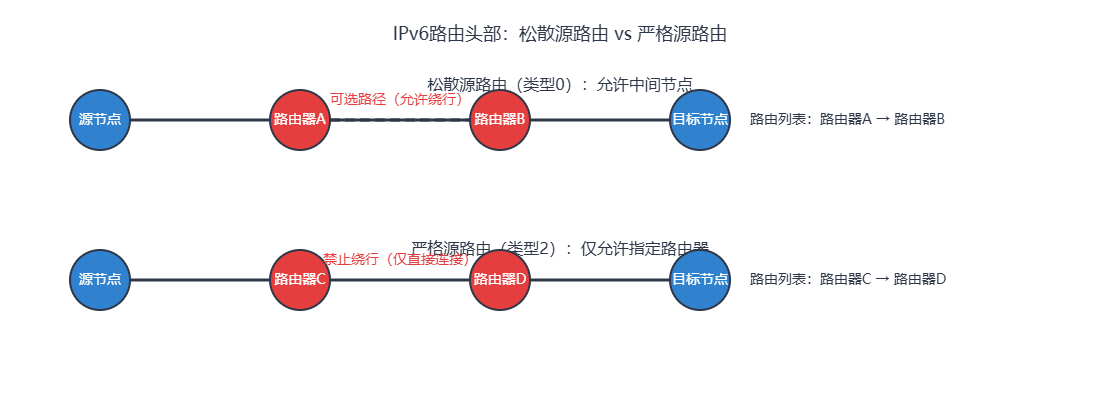

路由头部允许Linux服务器（源节点）指定数据包的转发路径，类似IPv4的源路由功能，但支持更灵活的路由列表配置。IPv6路由头部有多种类型，其中类型0（松散源路由）和类型2（严格源路由）最常用：

• 松散源路由（Loose Source Routing）：数据包必须经过路由列表中的所有路由器，但可在列表中相邻路由器之间经过其他节点（灵活性高，适合跨区域网络）
• 严格源路由（Strict Source Routing）：数据包仅能经过路由列表中的路由器，且相邻路由器之间必须直接相连（安全性高，适合专线网络）

2.3 安全类扩展头部：AH与ESP的实战区别

在Linux服务器的安全通信场景中，AH（认证头部）和ESP（封装安全载荷）是保障数据安全的核心扩展头部。二者均基于IPsec协议栈实现，但功能定位差异显著，需根据业务场景选择：

• AH头部：仅提供“认证+完整性+反重放”三重保护，不加密数据。其优势是处理效率高，适合无需隐私保护但需验证数据来源的场景（如开源软件镜像站的文件分发）
• ESP头部：除AH的三重保护外，额外提供数据加密功能。其优势是安全性全面，适合敏感数据传输（如金融交易、用户登录信息）

在Linux系统中，AH和ESP的配置需通过ipsec-tools工具（含setkey命令）完成，核心是定义“安全关联（SA）”和“安全策略（SP）”：SA定义加密/认证算法、密钥等安全参数；SP定义“哪些流量需要启用IPsec保护”。以下是ESP头部的配置示例（适用于Linux服务器间的安全通信）：

# 1. 安装ipsec-tools工具（Ubuntu/Debian）
sudo apt update && sudo apt install ipsec-tools -y

# 2. 配置安全关联（SA）：/etc/ipsec.conf
version 2.0
config setup
    interfaces="%defaultroute"  # 监听默认路由接口
    klipsdebug=none             # 关闭调试日志
    plutodebug=none

# ESP传输模式配置（适用于TCP/UDP等传输层协议）
conn esp-server-to-server
    type=transport              # 模式：传输模式（仅保护传输层数据）
    left=2001:db8:100:1::10     # 本地Linux服务器IPv6地址
    leftport=8080               # 本地服务端口（如API服务）
    right=2001:db8:200:1::20    # 远程Linux服务器IPv6地址
    rightport=8080              # 远程服务端口
    proto=tcp                   # 协议类型
    esp=aes-256-cbc/hmac-sha256-128  # ESP算法：AES-256加密 + SHA256认证
    keyexchange=ike             # 密钥交换协议：IKEv1
    authby=secret               # 认证方式：预共享密钥
    auto=start                  # 启动时自动建立SA

# 3. 配置预共享密钥（PSK）：/etc/ipsec.secrets
2001:db8:100:1::10 2001:db8:200:1::20 : PSK "MyLinuxServer@2024_ESP"

# 4. 启动ipsec服务并验证
sudo systemctl start ipsec
sudo systemctl enable ipsec
# 查看SA状态
sudo setkey -D
# 查看SP状态
sudo setkey -P

三、Linux服务器编程中的扩展头部实战场景

3.1 场景1：数据中心大文件传输（逐跳选项+巨型帧）

数据中心内的Linux服务器（如日志服务器、备份服务器）常需传输GB/TB级文件，启用IPv6巨型帧可大幅减少分片次数，提升传输效率。实战步骤如下：

1. 网卡配置：在所有参与传输的服务器和路由器上设置网卡MTU为9000（巨型帧标准值），命令：sudo ip link set eth0 mtu 9000
2. 服务器端代码：创建支持巨型帧的IPv6 socket，接收客户端传输的大文件
3. 客户端代码：配置逐跳选项头部，指定巨型帧尺寸，发送大文件

// 服务器端：IPv6巨型帧大文件接收（Linux C）
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <fcntl.h>

#define PORT 8888
#define BUF_SIZE 9000  // 巨型帧缓冲区（匹配MTU）
#define SAVE_FILE "received_large_file.bin"

int main() {
    int sockfd, connfd, file_fd;
    struct sockaddr_in6 server_addr, client_addr;
    socklen_t client_len = sizeof(client_addr);
    ssize_t recv_len, write_len;
    char buf[BUF_SIZE];

    // 1. 创建IPv6 TCP socket
    if ((sockfd = socket(AF_INET6, SOCK_STREAM, 0)) < 0) {
        perror("socket() failed");
        exit(EXIT_FAILURE);
    }

    // 2. 允许重用端口（避免TIME_WAIT占用）
    int reuse = 1;
    if (setsockopt(sockfd, SOL_SOCKET, SO_REUSEADDR, &reuse, sizeof(reuse)) < 0) {
        perror("setsockopt(SO_REUSEADDR) failed");
        close(sockfd);
        exit(EXIT_FAILURE);
    }

    // 3. 绑定地址和端口
    memset(&server_addr, 0, sizeof(server_addr));
    server_addr.sin6_family = AF_INET6;
    server_addr.sin6_addr = in6addr_any;  // 监听所有IPv6地址
    server_addr.sin6_port = htons(PORT);

    if (bind(sockfd, (struct sockaddr*)&server_addr, sizeof(server_addr)) < 0) {
        perror("bind() failed");
        close(sockfd);
        exit(EXIT_FAILURE);
    }

    // 4. 监听连接
    if (listen(sockfd, 5) < 0) {
        perror("listen() failed");
        close(sockfd);
        exit(EXIT_FAILURE);
    }
    printf("IPv6巨型帧服务器启动，监听端口：%d，MTU：%d\n", PORT, BUF_SIZE);

    // 5. 接受客户端连接
    if ((connfd = accept(sockfd, (struct sockaddr*)&client_addr, &client_len)) < 0) {
        perror("accept() failed");
        close(sockfd);
        exit(EXIT_FAILURE);
    }

    // 打印客户端信息
    char client_ip[INET6_ADDRSTRLEN];
    inet_ntop(AF_INET6, &client_addr.sin6_addr, client_ip, INET6_ADDRSTRLEN);
    printf("客户端连接：%s:%d\n", client_ip, ntohs(client_addr.sin6_port));

    // 6. 打开文件准备写入
    if ((file_fd = open(SAVE_FILE, O_WRONLY | O_CREAT | O_TRUNC, 0644)) < 0) {
        perror("open() failed");
        close(connfd);
        close(sockfd);
        exit(EXIT_FAILURE);
    }

    // 7. 接收数据并写入文件
    printf("开始接收文件...\n");
    while ((recv_len = recv(connfd, buf, BUF_SIZE, 0)) > 0) {
        write_len = write(file_fd, buf, recv_len);
        if (write_len != recv_len) {
            perror("write() failed");
            break;
        }
        printf("已接收：%ld KB\n", (write_len)/1024);
    }

    if (recv_len < 0) {
        perror("recv() failed");
    } else {
        printf("文件接收完成，保存为：%s\n", SAVE_FILE);
    }

    // 8. 关闭资源
    close(file_fd);
    close(connfd);
    close(sockfd);
    return 0;
}

3.2 场景2：跨国企业多区域路由优化（路由头部）

跨国企业的Linux服务器集群（如亚太区、欧洲区、美洲区）常需跨区域传输数据，默认路由可能因“绕行”导致延迟过高。通过路由头部指定优化路径（如亚太→中东→欧洲），可显著降低网络延迟。以下是客户端（亚太区服务器）的代码示例：

// 客户端：IPv6路由头部指定跨国优化路径（Linux C）
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>

#define REMOTE_PORT 8888
#define REMOTE_IP "2001:db8:300:1::50"  // 欧洲区目标服务器IPv6
// 优化路由列表：中东路由器 → 欧洲路由器
#define ROUTE_COUNT 2
const char* ROUTE_IPS[ROUTE_COUNT] = {
    "2001:db8:200:1::100",  // 中东中转路由器
    "2001:db8:250:1::200"   // 欧洲中转路由器
};

// 定义IPv6路由头部结构（类型0：松散源路由）
struct ipv6_route_hdr {
    uint8_t  nh;        // 下一个包头
    uint8_t  hlen;      // 头部长度（单位：8字节块，= 2 + 2*ROUTE_COUNT）
    uint8_t  type;      // 路由类型：0（松散源路由）
    uint8_t  segleft;   // 剩余需经过的路由器数量
    uint32_t reserved;  // 保留字段（0）
    struct in6_addr addrs[ROUTE_COUNT]; // 路由列表
};

int main() {
    int sockfd;
    struct sockaddr_in6 remote_addr;
    struct ipv6_route_hdr route_hdr;
    char send_buf[1024] = "跨国优化路径测试数据：亚太→中东→欧洲";

    // 1. 创建IPv6 TCP socket
    if ((sockfd = socket(AF_INET6, SOCK_STREAM, 0)) < 0) {
        perror("socket() failed");
        exit(EXIT_FAILURE);
    }

    // 2. 配置路由头部（松散源路由）
    memset(&route_hdr, 0, sizeof(route_hdr));
    route_hdr.nh = IPPROTO_TCP;          // 下一个包头为TCP
    // 头部长度计算：1个基础块（8字节） + 每个路由地址2个块（16字节）
    route_hdr.hlen = 2 + 2 * ROUTE_COUNT;
    route_hdr.type = 0;                  // 松散源路由
    route_hdr.segleft = ROUTE_COUNT;     // 剩余路由器数量

    // 填充路由列表
    for (int i = 0; i < ROUTE_COUNT; i++) {
        if (inet_pton(AF_INET6, ROUTE_IPS[i], &route_hdr.addrs[i]) <= 0) {
            fprintf(stderr, "inet_pton() failed for route IP: %s\n", ROUTE_IPS[i]);
            close(sockfd);
            exit(EXIT_FAILURE);
        }
    }

    // 3. 设置路由头部选项
    if (setsockopt(
        sockfd,
        IPPROTO_IPV6,
        IPV6_RTHDR,
        &route_hdr,
        sizeof(route_hdr)
    ) < 0) {
        perror("setsockopt(IPV6_RTHDR) failed");
        close(sockfd);
        exit(EXIT_FAILURE);
    }

    // 4. 配置远程服务器地址
    memset(&remote_addr, 0, sizeof(remote_addr));
    remote_addr.sin6_family = AF_INET6;
    remote_addr.sin6_port = htons(REMOTE_PORT);
    if (inet_pton(AF_INET6, REMOTE_IP, &remote_addr.sin6_addr) <= 0) {
        perror("inet_pton() failed for remote IP");
        close(sockfd);
        exit(EXIT_FAILURE);
    }

    // 5. 连接远程服务器
    if (connect(sockfd, (struct sockaddr*)&remote_addr, sizeof(remote_addr)) < 0) {
        perror("connect() failed");
        close(sockfd);
        exit(EXIT_FAILURE);
    }
    printf("成功通过优化路径连接到远程服务器：%s:%d\n", REMOTE_IP, REMOTE_PORT);

    // 6. 发送测试数据
    if (send(sockfd, send_buf, strlen(send_buf), 0) < 0) {
        perror("send() failed");
        close(sockfd);
        exit(EXIT_FAILURE);
    }
    printf("测试数据发送完成：%s\n", send_buf);

    // 7. 关闭socket
    close(sockfd);
    return 0;
}

四、扩展头部编程的注意事项

• 权限控制：设置扩展头部（如逐跳选项、路由头部）需root权限，普通用户调用setsockopt会返回EPERM错误，需通过sudo运行程序
• 内核配置：确保Linux内核启用IPv6扩展头部支持，关键配置项：
  • net.ipv6.conf.all.accept_redirects = 0（禁用路由重定向，避免干扰自定义路由）
  • net.ipv6.ip6_forward = 1（若服务器作为路由器，需启用IPv6转发）
  配置文件路径：/etc/sysctl.conf，生效命令：sudo sysctl -p
• 兼容性测试：部分老旧路由器可能不支持AH、ESP等扩展头部，需通过ping6 -D（启用逐跳选项）、tcpdump -i eth0 ip6（抓包分析）验证兼容性
• 性能开销：ESP头部的加密操作会消耗CPU资源，建议在高性能服务器（如配备AES-NI硬件加速的CPU）上部署，或通过cryptsetup启用硬件加密
• 安全防护：路由头部可能被用于网络探测或攻击，需在防火墙（如ufw、iptables）中限制未经授权的路由头部数据包，示例规则： sudo ip6tables -A INPUT -p ipv6-route -j DROP（禁止接收路由头部数据包）

五、总结

IPv6扩展头部是Linux服务器网络编程的进阶技术，其灵活的分层设计为不同场景提供了定制化解决方案：逐跳选项优化大文件传输效率，路由头部实现多区域路由优化，ESP头部保障敏感数据安全。在实际开发中，需结合业务场景选择合适的扩展头部类型，同时关注权限、内核配置、兼容性等细节问题。

随着IPv6在全球范围内的普及，掌握扩展头部编程将成为Linux服务器开发者的核心竞争力之一。建议通过tcpdump（抓包分析）、wireshark（可视化调试）等工具深入理解扩展头部的传输过程，结合本文提供的代码示例进行实战演练，逐步提升IPv6网络编程能力。
