RK3568 MIPI屏幕设备树配置与显示参数计算指南

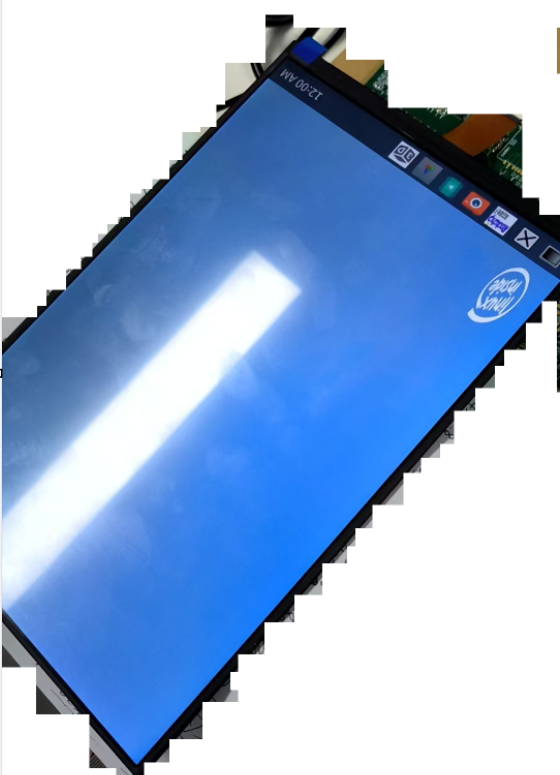

参数不对的情况：

参数正确的情况：

在嵌入式系统开发中，MIPI屏幕作为主流显示接口，其设备树（Device Tree）配置是实现屏幕正常显示的关键环节。本文以Rockchip RK3568平台为例，详细解析MIPI屏幕设备树的核心参数配置、时钟频率计算方法及编译验证流程，帮助开发者快速完成显示模块的调试。

一、MIPI屏幕设备树核心节点解析

以下是RK3568平台MIPI屏幕的典型设备树片段，核心配置分为接口参数、时序参数和端口连接三部分：

&dsi1 {
  status = "okay";
  dsi1_panel: panel@0 {
    status = "okay";
    compatible = "simple-panel-dsi";  // 匹配驱动的兼容字符串
    reg = <0>;                          // 设备节点地址
    backlight = <&backlight1>;          // 关联背光控制

标签
