UFS中也有吉祥三宝，那就是描述符（Deors）、标识（Flags）和属性（Attributes），主机通过这三宝，来控制与管理UFS设备。
描述符

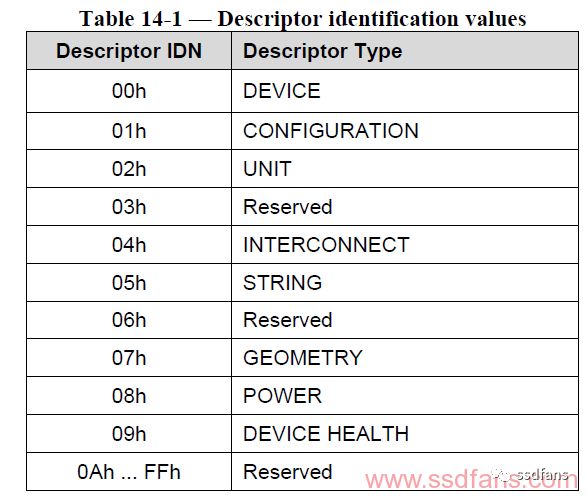

描述符是一块或者一页参数用以描述一个UFS设备，比如，UFS有整个UFS设备的描述符 （Device Deor），UFS设备的配置描述符（Configuration Deor），每一个LU还有其描述符（Unit Deor），等等。下面是UFS里面所有种类的描述符。
除了配置描述符和OEM_ID字符串描述符，所有的描述符都是只读的，即UFS设备一旦出厂，主机是不能对它进行修改。
还记得Query Request UPIU吗？主机是通过设备管理器来访问这些描述符的。

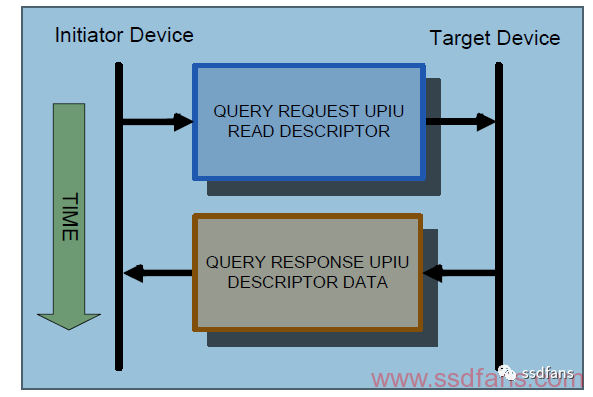

主机读描述符：
主机通过发Query Request UPIU给UFS设备，然后设备通过Query Response UPIU返回描述符数据。

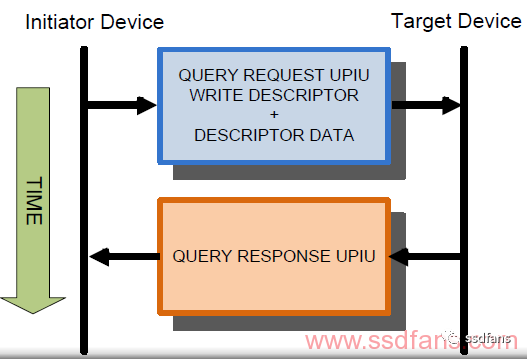

主机写描述符：
主机如果想更改配置，可以写配置描述符。主机要写入的数据包含在Query Request UPIU中，一旦UFS设备更新完，返回Query Response UPIU。
我们简单过一下上面的这些描述符，更加详细的描述大家可以自行看UFS spec。
UFS设备只有一个，所以只有一个设备描述符；
一共有32个普通LU，每个LU有一个逻辑单元描述符，所以最多有32个逻辑单元描述符；
每8个LU有一个配置描述符，所以一共最多4个配置描述符。
1. 设备描述符
设备描述符就是描述整个UFS设备属性的描述符，这些参数在UFS设备出厂时就由厂家设置好，主机对它只可读不可写。

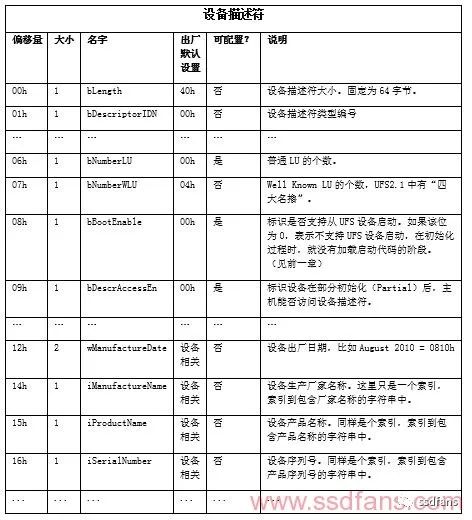

上面只是截取了一部分设备描述符数据结构内容，有关完整的设备描述符内容，大家可以看spec。
前面说了设备描述符是只读属性，为什么我们看到设备描述符里的有些项是可配置的呢？设备描述符的确只可能读不可写，但是主机通过写配置描述符（主机可写），然后这些项的变化就反映到设备描述符里来了。
UFS设备只有一个，所以一共只有一个设备描述符。
2. 逻辑单元（LU）描述符

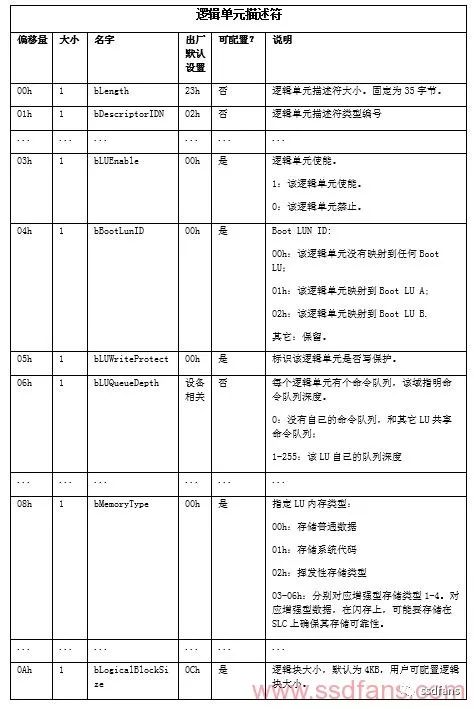

逻辑单元描述符用来描述某个具体LU的特性和能力，比如该LU逻辑块大小、该逻辑块是不是存有启动代码、该逻辑块内存类型等等。

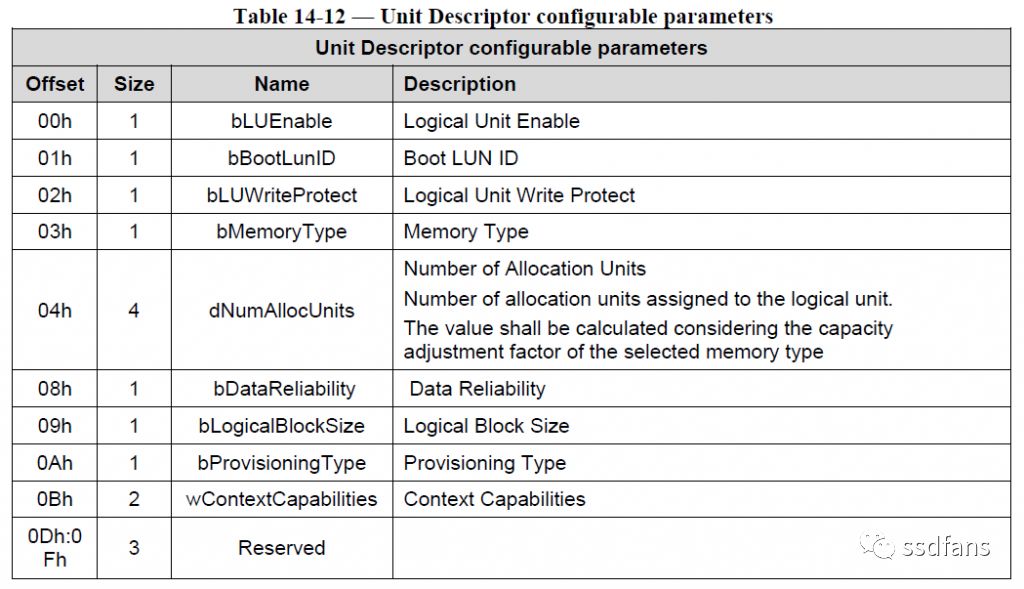

对于逻辑单元描述符中可配置的项，主机可以通过写配置描述符进行相应的更改。
3. 配置描述符
用户想对UFS做一些配置，或者使能/禁止一些feature， 可以通过写配置描述符达到目的。这些项的更新会反映到设备描述符或者逻辑单元描述符上。注意只有在属性（Attribute）bConfigDescrLock = 0时才可以写配置描述符，即配置描述符没有被锁住，配置描述符才能写，否则也是只读的。
UFS2.1有32个普通的LU，每8个LU有个配置描述符，所以一共有4个描述符。

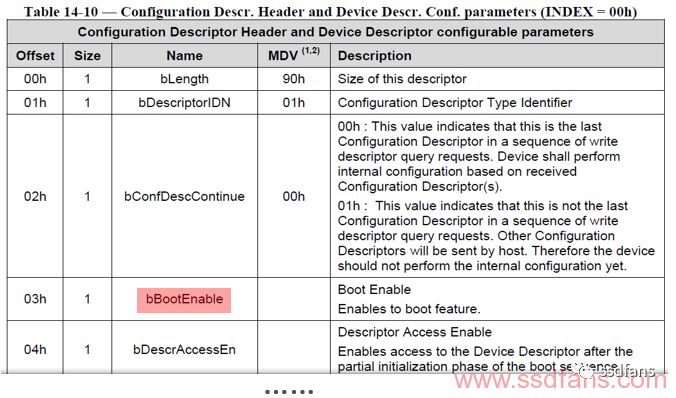

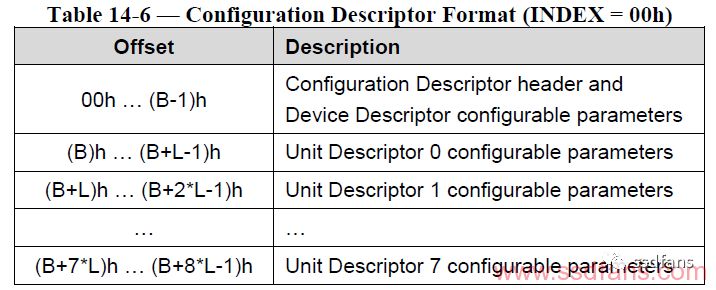

拿出一个配置描述符来看看它的格式。
该配置描述符，包含了设备描述符可配置的参数和LU 0-7中可配置的参数。
举例来说，bBootEnable是设备描述符中一个可配置的项。它在出厂设置时bBootEnable = 0，用户在使用UFS设备时，把启动代码存放在UFS设备上，因此，为使能Boot feature, 用户须通过写配置描述符把该比特置起来：
bBootEnable = 1。然后，主机在读取设备描述符的时候，会看到bBootEnable 变成了1。
除了配置UFS设备，配置描述符还可以对每一个LU进行配置。
比如，主机可以通过写配置描述符，使能某个LU，或者设置某个LU的逻辑块大小，以及其它和LU相关的配置。
UFS中还有其它的一些描述符，这里就不一一细看。
我们接下里看看另一宝：标志（flags）。
标志（flags）
UFS中的标志其实就是一些开关，布尔型，非0即1，打开或者关闭。这些标志可以用来使能或者禁止UFS设备的一些功能、模式或者状态。

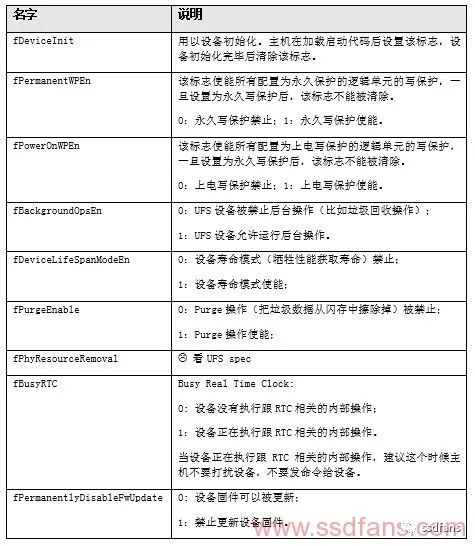

在UFS2.1协议中，一共有以下一些标志：
主机也是通过设备管理器的Query Request UPIU来读取或者写标志。
属性（Attributes）

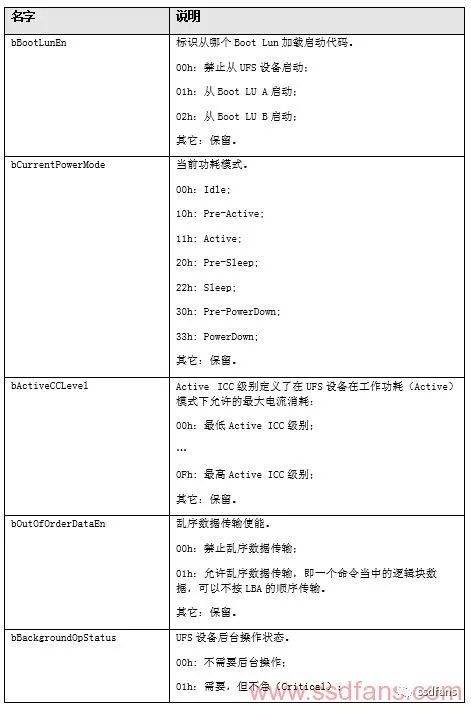

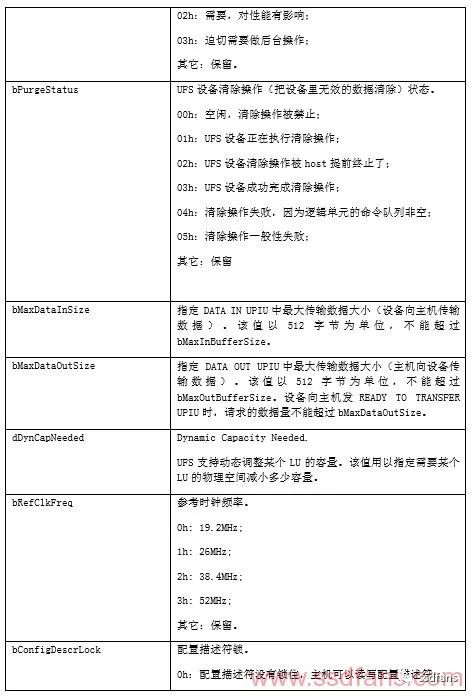

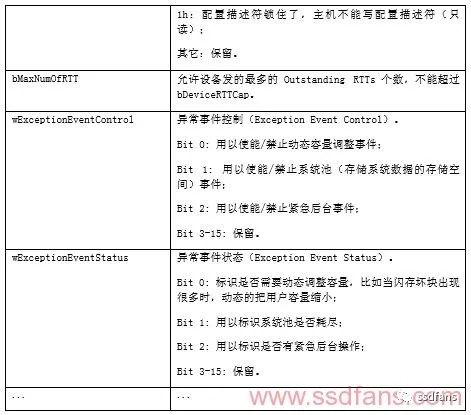

如果说flags是布尔类型，那么属性就是C语言中的枚举类型。属性的值不仅仅是0或者1，它是一定数字范围的。属性可以表示设备的一些状态，比如当前设备后台任务的状态。有些属性，主机只可读，有些属性，主机可以写。
主机也是通过设备管理器的Query Request UPIU来读取或者写属性。
