很多遥控车是用Arduino来控制，同样也可以用Micro:bit来控制。这篇文章我们就来做个测试。

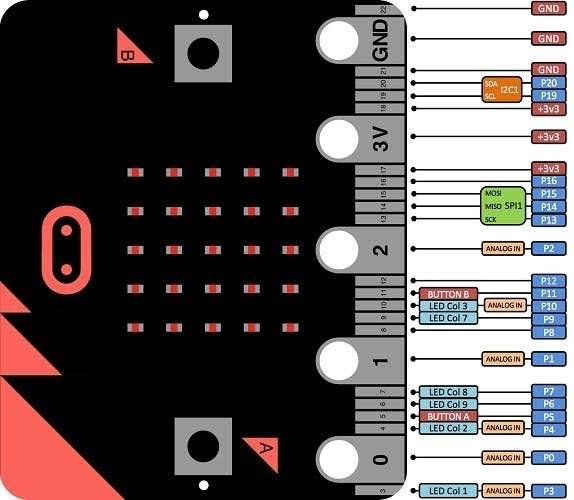

这次需要用到扩展板，管脚比较多，请参考下图

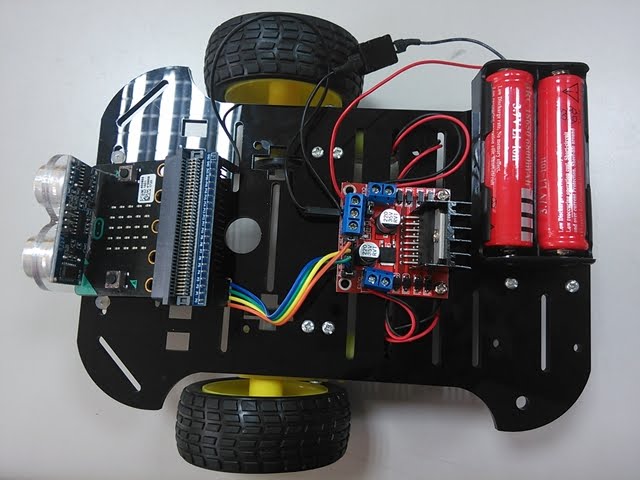

一、材料：
•micro:bit 二片
•micro:bit扩展板
•自走车车体：motoduino的车体
•L298N马达驱动模块
•18650电池盒及电池

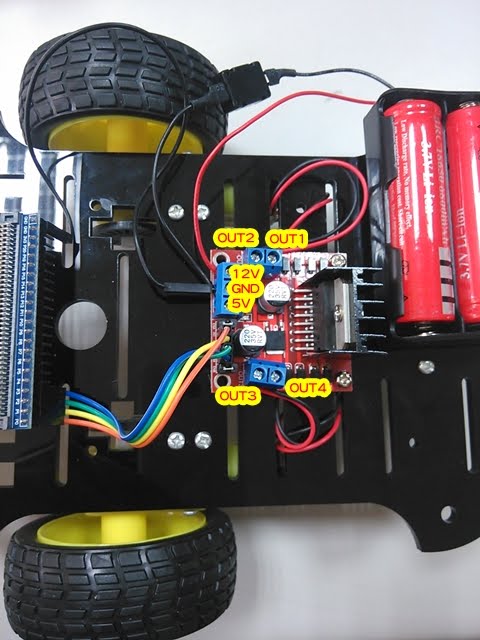

二、连线
•L298N的out1、out2与右车轮的马达连结
•L298N的out3、out4与左车轮的马达连结
•L298N的in1、in2、in3、in4分别与micro:bit的P0、P1、P2、P3来连接
•L298N的ENA、ENB先jumper住(以最快速度来跑)，事后要控制速度再把ENA接P4、ENB接P5
•L298N的12V接18650电池盒的正极
•L298N的GND分别接18650电池盒的负极及micro:bit的GND
•L298N的5V不接线(会把micro:bit给烧坏)
三、简易测试
•L298N控制马达的正转
◦右马达：in1为LOW、in2为HIGH (ENA控制转速 0~255)
◦左马达：in3为LOW、in4为HIGH (ENB控制转速 0~255)
•L298N控制马达的正转
◦右马达：in1为HIGH、in2为LOW (ENA控制转速 0~255)
◦左马达：in3为HIGH、in4为LOW (ENB控制转速 0~255)
•L298N控制马达的停止
◦右马达：in1为LOW、in2为LOW 或 in1为HIGH、in2为HIGH
◦左马达：in3为LOW、in4为LOW 或 in3为HIGH、in4为HIGH

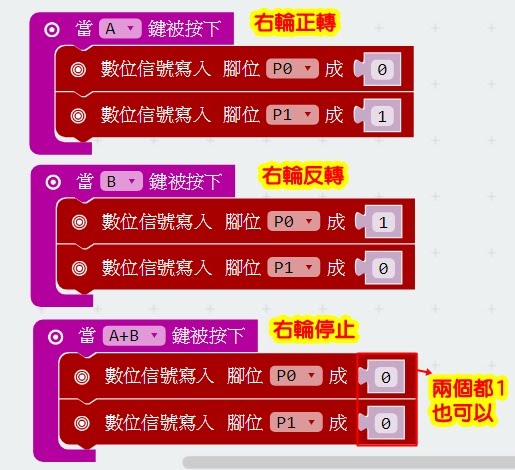

•程序如下：
四、测试车子前进、后退、左右转
•L298N的in1、in2、in3、in4分别与micro:bit的P0、P1、P2、P8来连接
•按 micro:bit 的A+B前进车子、按A向左转、按B向右转、摇动向后退

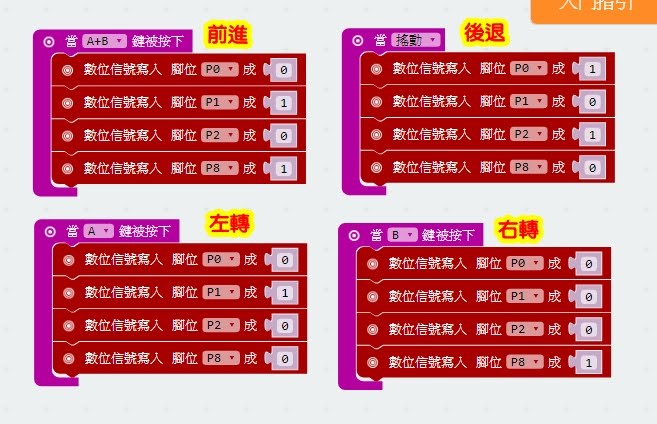

•程序如下：
五、利用板子倾斜度控制车子前进、后退、左右转
•L298N的in1、in2、in3、in4分别与micro:bit的P0、P1、P2、P8来连接
•当 micro:bit 前向倾(logo较低)车子前进、向后倾(logo较高)车子后退、向左倾(向左倾斜)车子左转、向右倾(向右倾斜)车子右转、按A键时车子停止

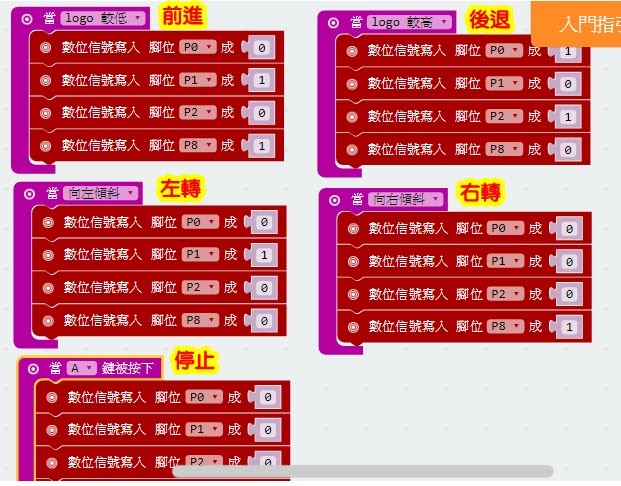

•程序如下：

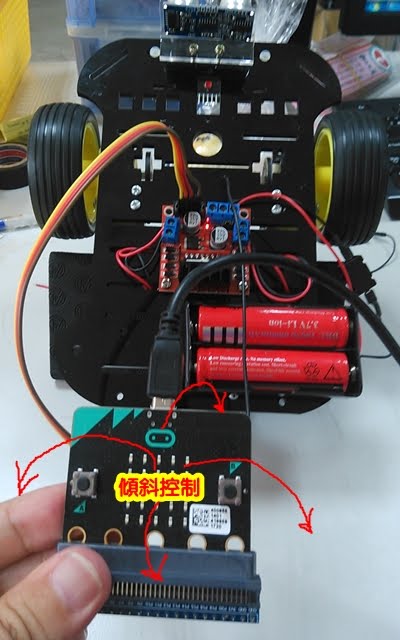

测试画面：
六、利用另一块micro:bit板子来控制车子前进、后退、左右转

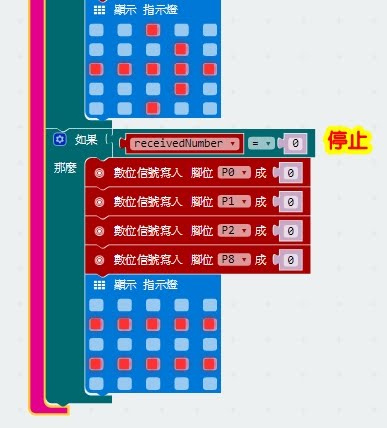

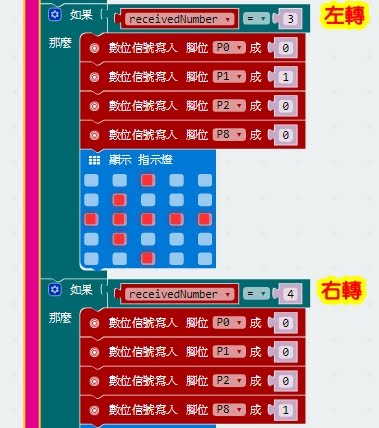

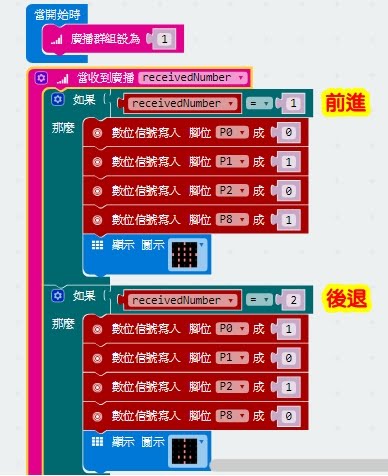

•自走车上micro:bit的程序，加入广播的功能，修改如下：

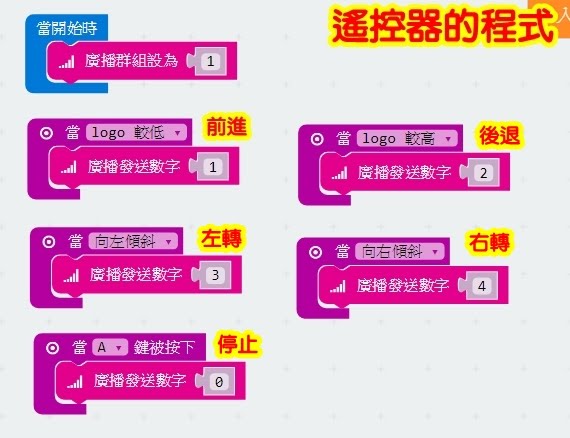

准备另一块micro:bit 当遥控器，程序如下：

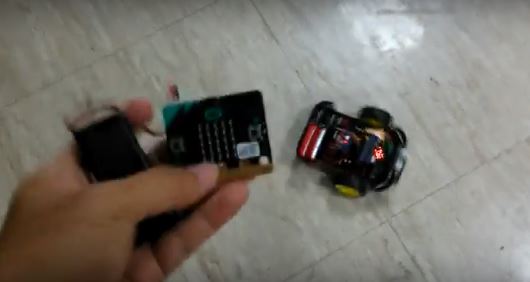

测试画面如下
