高频注入理论推导与通俗理解二（从一张框图看懂高频注入）

最新推荐文章于 2026-08-20 15:43:58 发布

原创最新推荐文章于 2026-08-20 15:43:58 发布 · 386 阅读

5 ·

本内容遵循CC 4.0 BY-SA版权协议

GEO检测

收录于

FOC学习

高频注入理论推导与通俗理解一(超详细公式推导)-CSDN博客

上一章节针对高频注入的公式进行推导下面绘制出系统框图方便直接理解（纯手绘，有错误可以评论留言指正）

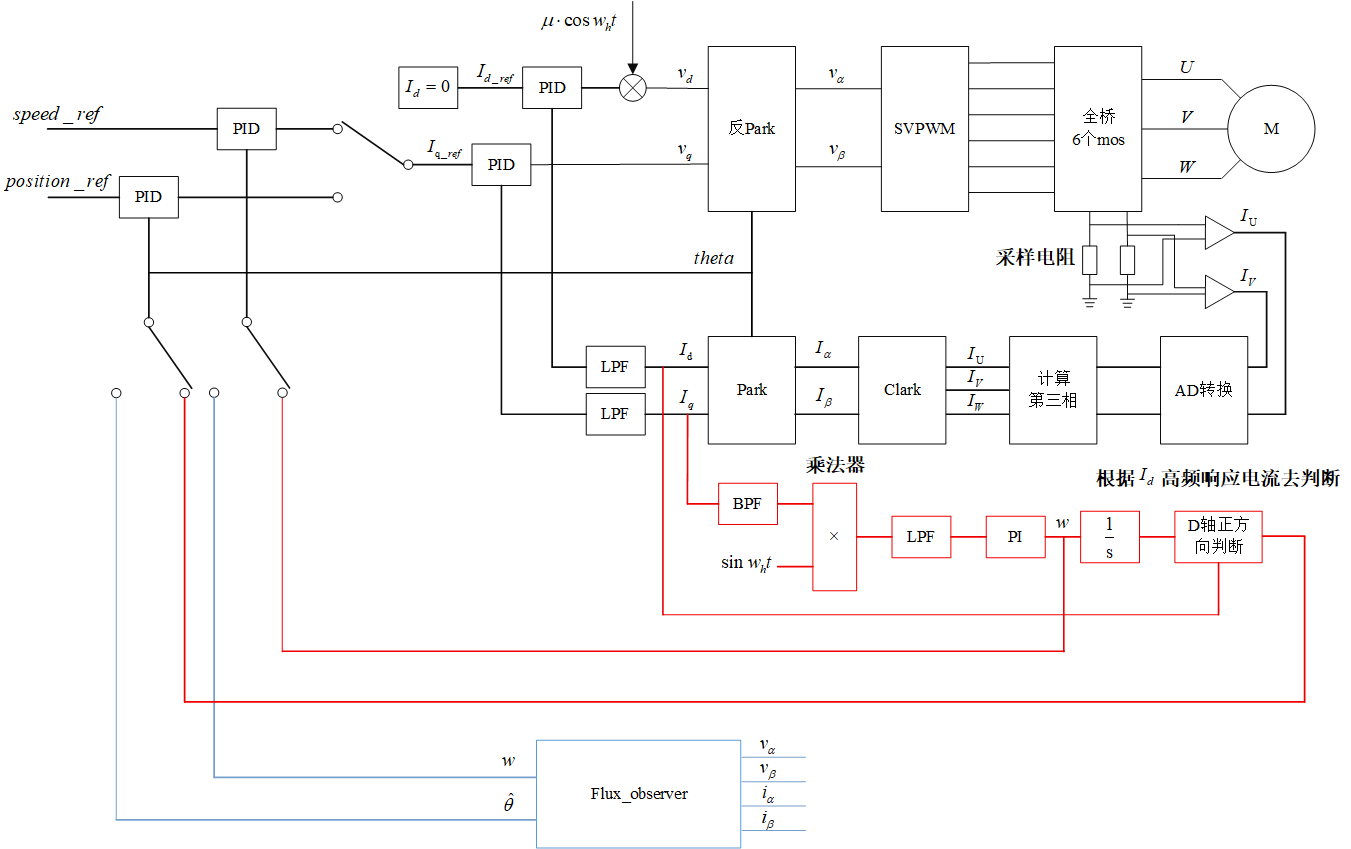

一、双观测器架构

本设计的底层框架是经典的矢量控制：位置环 / 速度环 PID （可选择）输出 d、q 轴电流参考值，电流环 PID 输出对应电压指令，经反 Park 变换、SVPWM 调制后驱动三相全桥带动电机运转；采样侧通过采样电阻采集三相电流，经 AD 转换、Clark 与 Park 变换得到旋转坐标系下的Id、Iq，完成电流闭环。

两条并行的位置观测链路：

蓝色链路：传统磁链观测器（Flux_observer），以三相电压电流为输入，输出估算转速与转子位置，负责中高速段的位置观测；
红色链路：高频注入专用观测通路，专门解决零速、极低速段的位置辨识。

高速下反电动势幅值充足，磁链观测器精度高、无额外损耗；低速下切换到高频注入，解决零速无法锁相。

二、从信号注入到位置提取

红色链路是高频注入的核心，顺着信号流向可以拆解出完整的位置辨识逻辑：

高频电压注入：

在 d 轴电压指令上叠加一个高频正弦电压信号 $\mu\cdot cos\omega_h t$ 。注入频率通常选择几百 Hz 到数 kHz，远高于基波电流频率，同时远低于 PWM 开关频率，既保证能和基波控制解耦，又不会被开关噪声淹没。

基波与高频信号的解耦：

Park 变换输出的Id、Iq分成两路：

一路经低通滤波器（LPF）滤除高频分量，得到基波电流送入电流环，确保基波控制不受注入信号干扰；
另一路送入带通滤波器（BPF），只提取出高频响应电流，送入后续解调环节。

相干解调：提取位置误差

由于凸极电机 $L_d\neq L_q$ ，当观测坐标系与真实转子坐标系存在角度偏差 $\hat{\theta }$ 时，d 轴注入的高频电压会在 d、q 轴产生幅值、相位与 $\hat{\theta }$ 强相关的高频响应电流。将提取到的高频 $I_d$ 信号与同频参考信号 $sin\omega _ht$ 相乘，本质是相干解调(相乘后的信号包含 2 倍高频的交流分量，以及与位置误差 $\hat{\theta }$ 相关的直流分量。再经低通滤波滤除高次谐波，就得到了反映角度偏差的直流误差信号)。
