工业传感器与变送器详解：14 智能变送器内部软件

第14章　智能变送器内部软件

——从传感器信号到工业智能数据的核心软件架构

在前面的章节中，我们完成了工业仪表硬件体系的演进：

物理量 → 传感器 → 信号调理 → ADC → MCU → 4–20 mA / HART → 现场总线 → 工业控制系统

但是，传感器本身并不能直接成为工业测量设备。原因在于传感器输出通常存在非线性、温度漂移、噪声、批次差异和零点偏移等问题。例如压力传感器输出毫伏级电压，而工业系统需要5.000 MPa这样的工程值。两者之间需要经过采样 → 滤波 → 补偿 → 转换 → 通信 → 诊断这一整套过程。

因此，智能变送器的核心不是传感器，而是运行在MCU中的嵌入式软件系统。

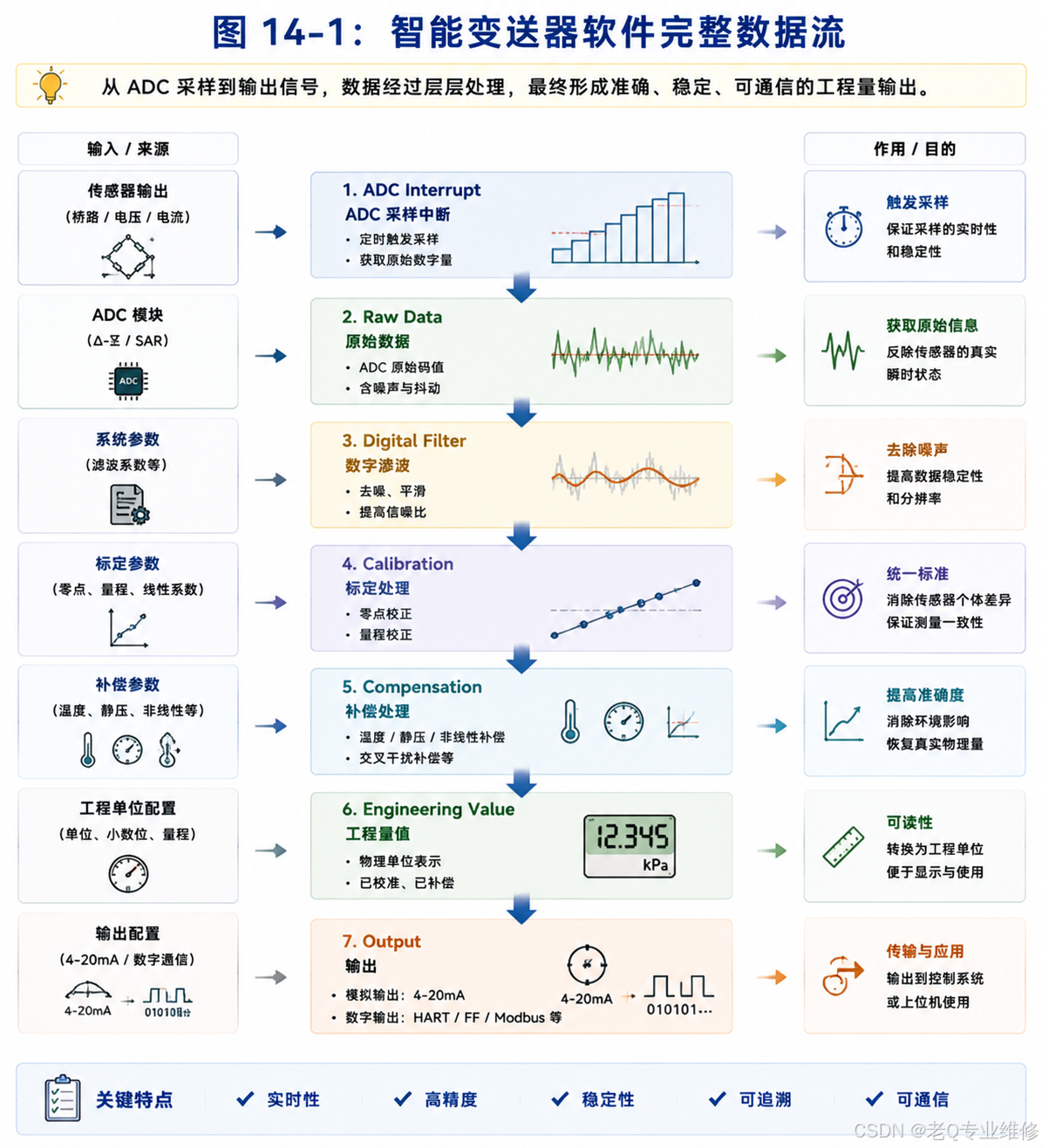

完整软件链为：

Sensor → ADC采样任务 → 数字滤波 → 补偿算法 → 工程量转换 → 数据管理 → 通信任务 → 故障诊断 → 输出4–20 mA / HART / 现场总线

14.1 智能变送器软件总体架构

现代智能变送器内部通常采用嵌入式实时软件。典型架构为：

Application Layer（测量、通信、诊断）
↓
RTOS / Scheduler
↓
Hardware Driver
↓
ADC / GPIO / Timer / UART / DAC

软件主要任务包括：测量任务、数据处理任务、输出任务、通信任务和诊断任务。

14.2 ADC采样任务

——把模拟传感器变成数字数据

传感器输出通常是模拟信号。例如压力传感器0~100 mV，需要转换为数字码值。过程为：Sensor → Analog Signal → ADC → Digital Code → MCU。

14.2.1 ADC采样流程

典型软件流程：启动ADC → 等待采样完成 → 读取ADC结果 → 数据校验 → 保存缓存 → 进入下一周期。

代码逻辑示例：

ADC_Start();
while(!ADC_Done
