Hadoop原理及应用
Hadoop是一个大数据解决方案,提供了一套分布式系统基础架构,核心内容包含HDFS(Hadoop DistributedFile System,分布式文件系统)、MapReduce计算引擎和YARN(Yet Another Resource Negotiator,另一种资源协调者)统一资源管理调度。
其中,HDFS分为NameNode和DataNode,NameNode负责保存元数据的基本信息,DataNode负责具体数据的存储。MapReduce分为JobTracker和TaskTracker,JobTracker负责任务的分发,TaskTracker负责具体任务的执行。
Hadoop集群是Master/Slave(M/S)架构,NameNode和JobTracker运行在Master节点上,DataNode和 TaskTracker运行在Slave节点上。
1、HDFS
HDFS是Hadoop的存储系统,包含客户端(Client)、元数据节点(NameNode)、备份节点(SecondaryNameNode)和数据存储节点(DataNode)。
1.1、Client
Client是HDFS客户端,它提供了一个文件系统接口,用户通过Client对NameNode和DataNode进行交互访问来操作HDFS中的文件。
1.2、NameNode
在一个Hadoop集群中只有一个NameNode,NameNode是HDFS的管理节点,负责HDFS的目录树和 相关的文件元数据的存储。这些元数据以HDFS元数据镜像文件(fsimage)和HDFS文件改动日志(editlog)两种形式存放在本地磁盘上。HDFS元数据镜像文件和HDFS文件改动日志在HDFS启动时构造。此外,NameNode负责监控集群中DataNode的健康状态,一旦发现某个DataNode宕掉,则将该DataNode从HDFS集群移除并在其他DataNode上重新备份该DataNode的数据(该过程被称为数据重平衡,即rebalance),以保障数据副本的完整性和集群的高可用性。
1.3、Secondary NameNode
Secondary NameNode是NameNode元数据的备份,在NameNode宕机后,Secondary NameNode会接替NameNode的工作,负责整个集群的管理。同时,在HDFS设计的时候,为了减小NameNode的压力,NameNode并不会自己合并HDFS元数据镜像文件和HDFS文件改动日志,而是将该任务交由SecondaryNameNode完成,Secondary NameNode在合并完成后将结果发送到NameNode,NameNode再将合并后的结果存储到本地磁盘。
1.4、DataNode
在一个Hadoop集群中有多个DataNode,一般情况下在一个Hadoop Slave节点上部署一个DataNode,DataNode负责具体的数据存储,并将数据的元信息定期汇报给NameNode。DataNode以固定大小的块(Block)为基本单位组织和存储文件内容(Block的大小通过dfs.blocksize设置,默认为64MB)。
1.4.1、HDFS文件的写入流程

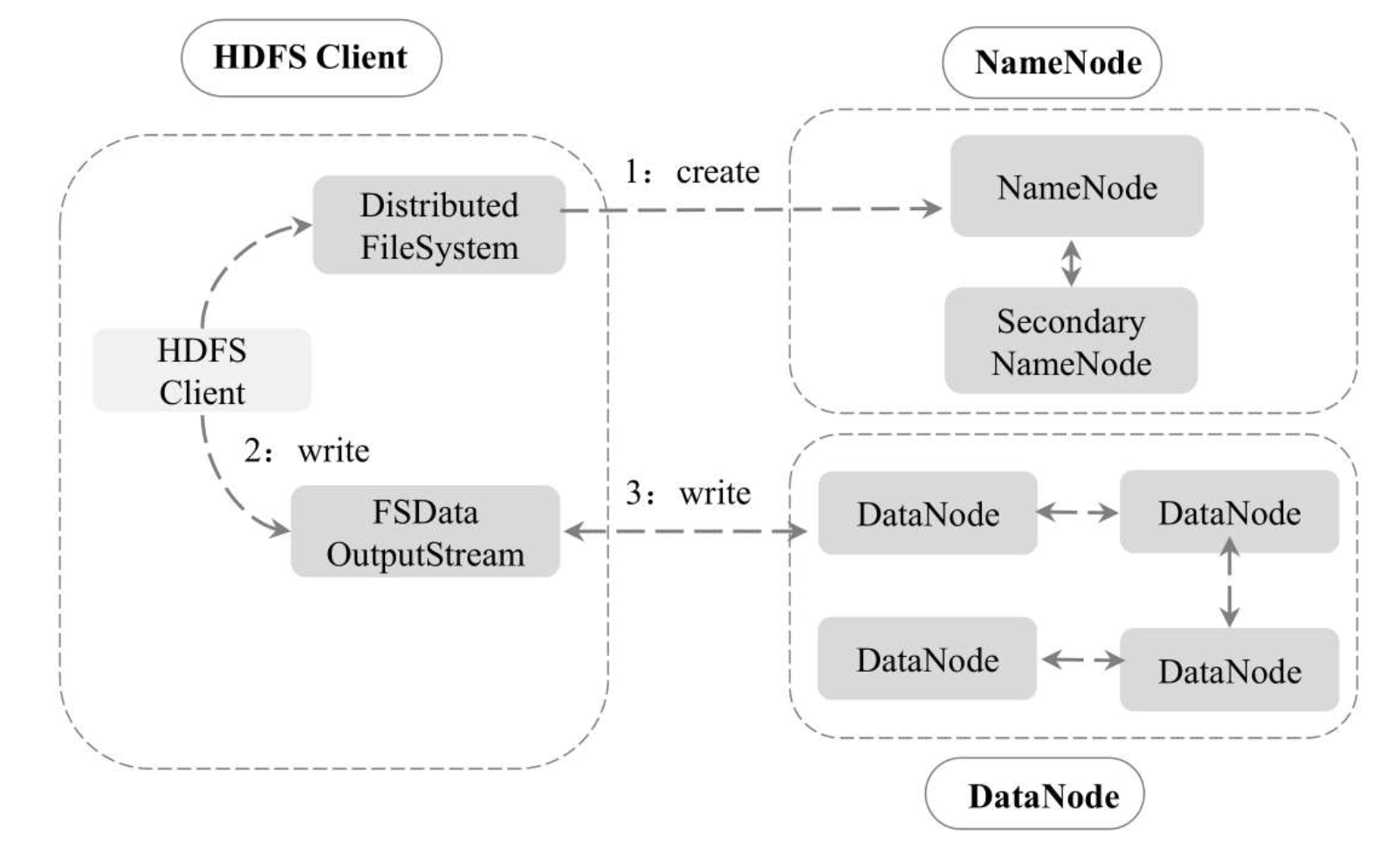

在应用程序调用客户端API上传一个文件到HDFS时,该请求首先会到达NameNode,NameNode检查文件的状态和权限。如果通过检查,则写本地文件改动日志并返回可写的DataNode列表;客户端在收到列表后将文件切分为固定大小的多个块发送到最近的DataNode上;等待每个DataNode上的数据块都写完成并返回确认信息后,文件写操作完成。在写文件的过程中,文件会被切分成若干小块分别存储到不同的DataNode上,HDFS文件的写入流程如图所示。

1.4.2、HDFS文件的读取流程

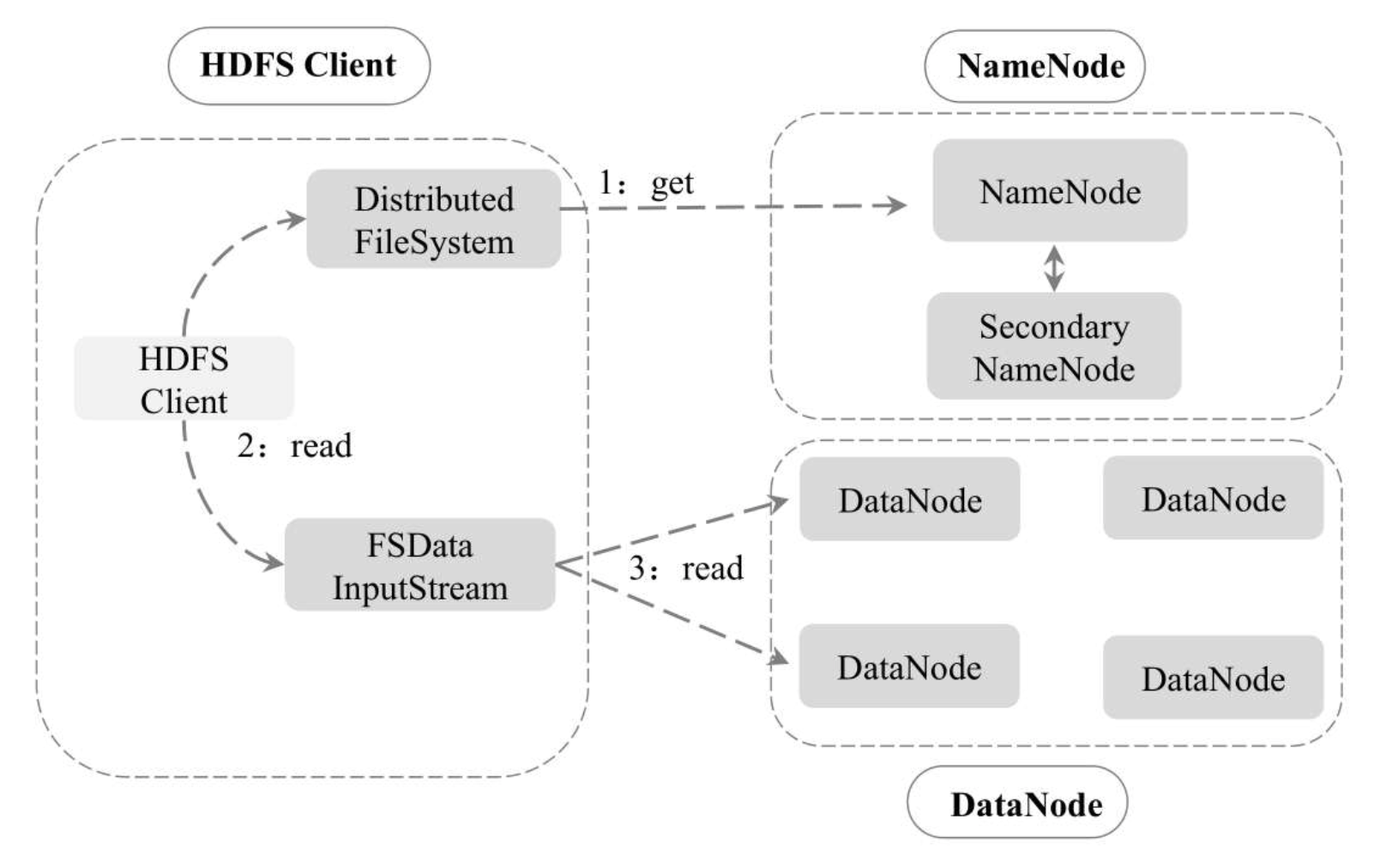

在应用程序读取文件时,首先会将请求发送给NameNode,NameNode返回文件块所在的DataNode列表(DataNode列表按照客户端距离DataNode网络拓扑的远近排序),应用程序从每个DataNode上都获取数据并将数据读取到本地,HDFS文件的读取流程如图所示。

1.4.3、HDFS数据副本
为了保证数据可靠性,HDFS会将同一个数据块对应的数据副本(数据副本个数默认为3)存储在多个不同的DataNode上。在某个DataNode宕机后,HDFS会将该节点上的数据存储到其他可用的DataNode上,以保障数据的安全。
2、MapReduce
Hadoop MapReduce是一个分布式计算框架,其最大的特点是基于分布式文件系统的海量数据(至少TB级数据)的分析特征,在不同的节点上快速地完成计算并将计算结果合并返回。它为在廉价的服务器上并行处理TB级的数据集提供了可能性,其计算的核心思想是计算跟着数据走,尽可能减少网络上数据的传输以提高计算的效率。

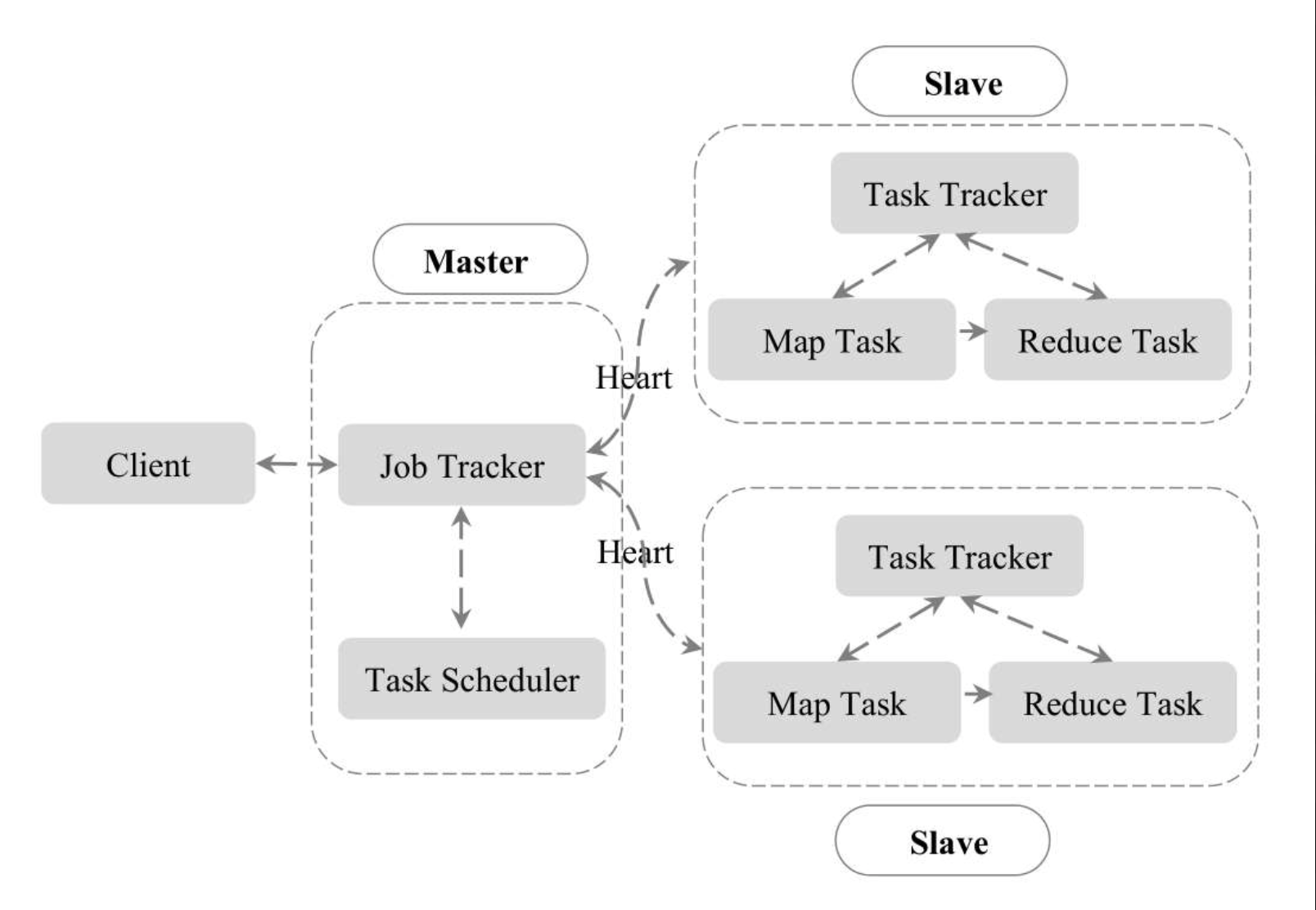

Hadoop MapReduce采用了Master/Slave架构。Master/Slave架构由一个Master节点的JobTracker和多个Slave节点的TaskTracker共同组成。HadoopMapReduce中的一个作业由多个MapReduce任务组成,这些任务分布在不同的Slave节点上(Hadoop会尽可能地将任务分配在其对应的数据节点上)。Master负责任务 的调度并监控其执行状态,Slave负责执行由Master指派的任务,同时定期向Master发送心跳以汇报其状态并最终将运行结果返回给Master。在Slave的某个任务执行失败后,Master会尝试将该任务发送到其他运行正常的节点上重新执行,以提高系统的可靠性。MapReduce的架构如图所示。

MapReduce的作业会把输入的数据集按照Partition分为若干独立的数据集,再针对不同的数据集以Map方式完全并行地进行处理。在Map阶段执行完成后将Map的计算结果进行排序,然后把Map阶段的计算结果输入Reduce任务,Reduce任务执行完成后将最终的结果返回给客户端。Map阶段和Reduce阶段的执行结果通常被存储在HDFS上,整个框架的计算由YARN负责任务的调度和监控,以及重新执行已经失败的任务。
通常MapReduce框架会将一组计算任务分配在其对应的数据节点上,即计算跟着数据走。这种任务分配机制保障了计算任务在距离其最近的数据节点上高效地运行,尽可能减少网络上数据的传输,从而提高整体系统的吞吐量。
2.1、Job Client
用户编写的MapReduce程序通过Job Client提交到JobTracker并运行,同时,用户通过Client提供的接口查看程序运行状态。在Hadoop内部使用作业(Job)表示MapReduce程序。一个MapReduce程序可以包含若干作业,而每个作业又会被分解成若干MapReduce任务(Task)在不同的节点上执行。
2.2、JobTracker
JobTracker主要负责作业的调度和资源的监控。JobTracker在将作业调度起来后会实时监控所有作业中任务的运行状态,一旦发现某个任务执行失败,则会将该任务转移到其他健康的节点上运行,以保障任务的正常运行;同时,JobTracker会实时跟踪任务的执行状态、执行进度、系统资源使用情况等信息,并将这些信息同步到任务调度器,调度器会根据每个节点上系统资源的使用情况为每个节点分配不同的任务。
2.3、TaskTracker
TaskTracker接收JobTracker发送过来的命令并执行相应的操作(如启动新任务、杀死任务等),同时会周期性地通过Heartbeat将本节点上任务的运行情况和资源的使用情况汇报给JobTracker。TaskTracker使用Slot等量划分本节点上的资源量。Slot代表计算资源(如CPU、内存等)。一个Task在获取一个Slot后才有机会运行,而Hadoop调度器的作用就是将各个TaskTracker上的空闲Slot分配给Task。Slot分为Map Slot和Reduce Slot两种,分别供Map Task和Reduce Task使用。TaskTracker通过Slot数量(可配置参数)来限定Task的并发度。
2.4、Task
Task是具体执行计算的任务,分为Map Task和ReduceTask两种,均由TaskTracker启动。MapReduce处理的基本单位是Data Split,Data Split包含了任务元数据信息(例如,数据起始位置、数据长度、数据所在节点等),Data Split的划分方法完全由客户端决定,Data Split的多少决定了Map Task的数量,因为每个Data Split都被交由一个Map Task处理。

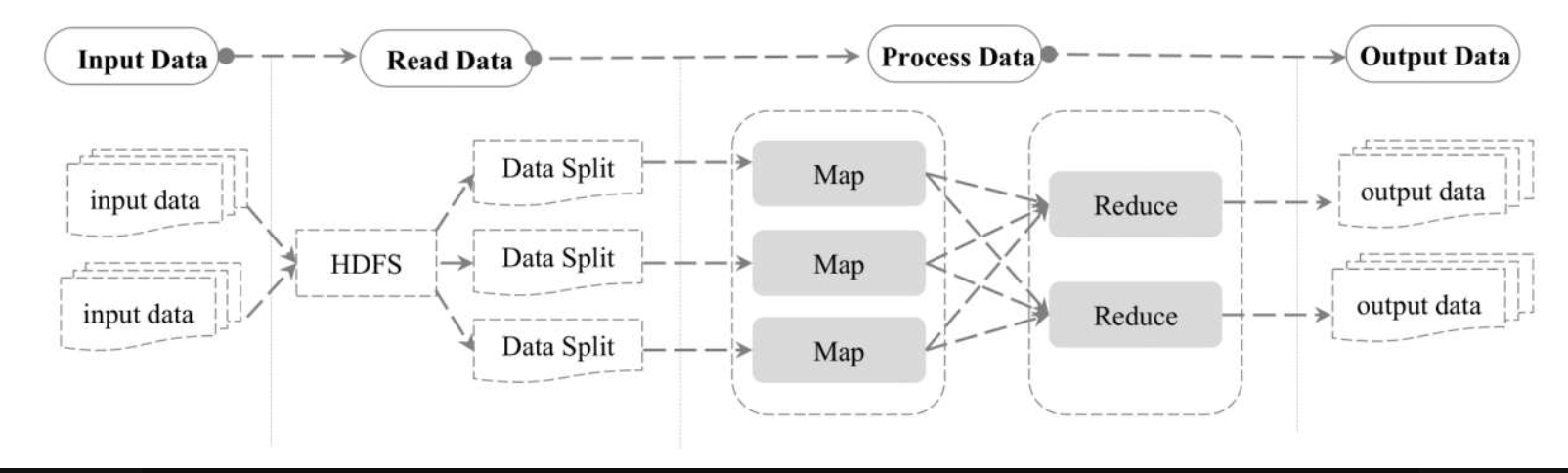

MapReduce Map Task的执行过程如图所示。在任务读取到数据后会将数据载入HDFS,Map Task首先将HDFS按照分区(Partition)分为多个Data Split,每一个Data Split都被迭代解析成一个个Key-Value键值对,然后依次调用用户自定义的Map()函数对数据进行处理,并将临时处理的结果存放到HDFS供Reduce阶段使用,HDFS的临时数据也会被分成若干分区(Partition),每个分区的数据都将被一个Reduce Task任务执行和处理。

2.5、Reduce Task的执行过程
Reduce Task的执行过程分为3个阶段。
- (1)Shuffle阶段:从远程节点上读取Map Task的中间结果。
- (2)Map阶段:按照Key调用Map()函数处理Key-Value键值对的数据,将处理结果写入HDFS供Reduce阶段使用。
- (3)Reduce阶段:依次读取<Key,Value List>,调用Reduce()函数处理数据,并将最终结果存入HDFS。
2.6、Hadoop MapReduce的作业生命周期

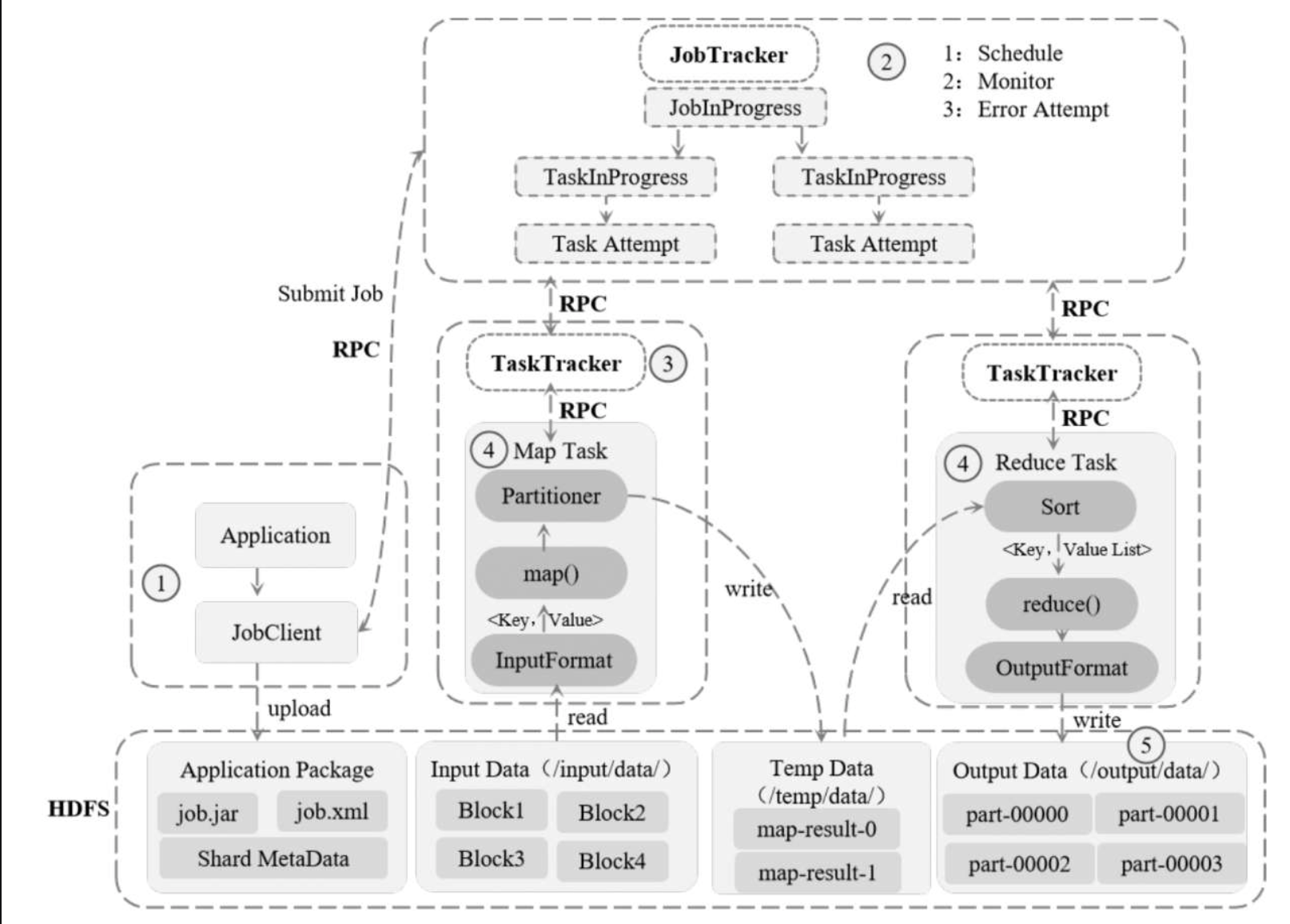

MapReduce的作业生命周期包括作业提交与初始化、任务调度与监控、任务运行环境准备、任务执行和作业完成5个阶段。Hadoop MapReduce的作业生命周期如图所示。

- (1)作业提交与初始化:用户在执行Submit命令提交作业后,会通过Job Client将作业的相关信息(例如,程序JAR包、依赖JAR包、配置文件、分片元数据信息文件等)上传到HDFS。其中,分片元数据信息文件记录了每个输入分片的逻辑位置信息。然后Job Client通过RPC接口通知JobTracker有新作业提交。JobTracker在收到新作业提交的请求后,通过作业调度模块对作业进行初始化。在初始化完成后,调度模块会为作业创建一个JobInProgress对象以跟踪作业的运行状况,同时,JobInProgress会为每个Task都创建一个TaskInProgress对象以跟踪每个任务的运行状况,一个TaskInProgress可能需要管理多个Task Attempt。
- (2)任务调度与监控:通过JobTracker来完成。TaskTracker定时通过心跳向JobTracker汇报当前节点的服务器资源使用情况。当服务器有空闲资源时,JobTracker会按照一定的策略选择一个合适的任务在该服务器上执行,该过程为任务的调度过程。任务调度过程的核心是优先考虑数据本地性,即Hadoop会尽量将任务在其所对应的数据节点上执行。除了作业的调度,JobTracker还负责跟踪作业的整个运行过程,当发现TaskTracker或Task运行失败时,JobTracker会将计算转移到其他健康的节点上;当发现某个Task的执行进度远落后于同一作业的其他Task时,JobTracker会重新启动一个相同的Task来执行,并以率先执行完成的Task计算结果作为最终结果。
- (3)任务运行环境准备:在运行环境准备期间,TaskTracker会为每个Task都申请一定的独立资源并启动一个JVM来运行,以避免不同的Task在运行过程中相互影响;同时,TaskTracker使用操作系统进程来实现资源隔离,以防止Task之间相互争抢系统资源(主要指内存、CPU等资源)。
- (4)任务执行:TaskTracker为Task准备好运行环境后会启动Task并开始运行Task。在Task运行过程中,每个Task运行的最新进度都首先由Task通过RPC接口汇报给TaskTracker,再由TaskTracker汇报给JobTracker。
- (5)作业完成:在等待所有Task执行完成后,整个作业才执行成功,并将执行结果输出到HDFS。
3、YARN

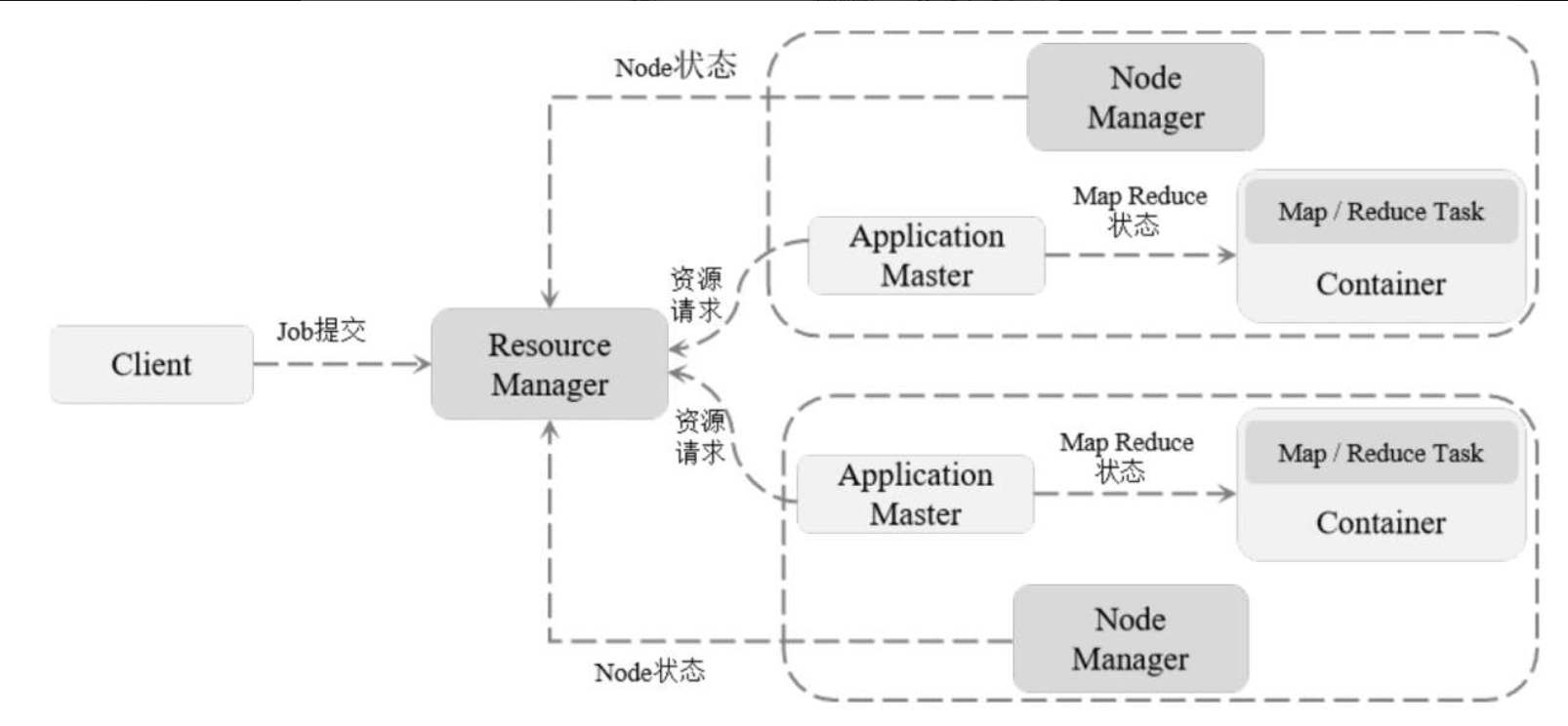

YARN是一个分布式资源管理和任务调度框架,其核心由ResourceManager、NodeManager、ApplicationMaster 3个模块组成。其中,ResourceManager负责集群资源的管理、监控和分配,NodeManager负责节点的维护,ApplicationMaster负责具体应用程序的调度和协调。对于所有的应用,ResourceManager拥有绝对的控制权和对资源的分配权。而每个ApplicationMaster都会与ResourceManager协商资源,同时与NodeManager通信来执行和监控Task。YARN的架构如图所示。

3.1、ResourceManager
ResourceManager为YARN的资源管理系统,负责整个集群的资源管理和分配。NodeManager以心跳的方式向ResourceManager汇报资源使用情况(主要是CPU和内存的使用情况)。ResourceManager只接收NodeManager的资源汇报信息,对于具体的资源处理则交给NodeManager自己处理。
3.2、NodeManager
NodeManager负责具体节点的资源管理和任务分配,它是ResourceManager管理该节点的代理,负责该节点程序的运行和资源的管理与监控。YARN集群的每个节点都运行一个NodeManager。
NodeManager定时向ResourceManager汇报本节点资源(CPU和内存等)的使用情况和Container的运行状态。当主ResourceManager宕机时,NodeManager会自动连接ResourceManager的备用节点。NodeManager接收并处理来自ApplicationMaster的Container启动、停止等各种请求。
3.3、ApplicationMaster
用户提交的每个应用程序均包含一个ApplicationMaster,它可以运行在ResourceManager以外的机器上。ApplicationMaster的主要职责如下。
- (1)申请资源:与ResourceManager协商来获取系统资源,ResourceManager以Container的形式将资源分配给ApplicationMaster。
- (2)启停任务:与NodeManager通信来启动或停止任务。
- (3)监控任务:监控任务的运行状态。
- (4)错误重试:在任务运行失败后,ApplicationMaster会重新为任务申请资源并重启该任务。ResourceManager只负责监控ApplicationMaster,并在ApplicationMaster运行失败后启动ApplicationMaster。ResourceManager不负责ApplicationMaster内部任务的容错,任务的容错由ApplicationMaster自身完成。
3.4、Container
Container是YARN所管理的集群中资源的抽象,它封装了每个节点上的资源信息(例如,内存、CPU、磁盘、网络等)。在ApplicationMaster向ResourceManager申请资源时,ResourceManager为ApplicationMaster返回的资源便是以Container表示的。YARN会为每个任务都分配一个Container,且该任务只能使用该Container中描述的资源,以达到资源隔离的目的。
3.5、YARN的任务提交和运行流程

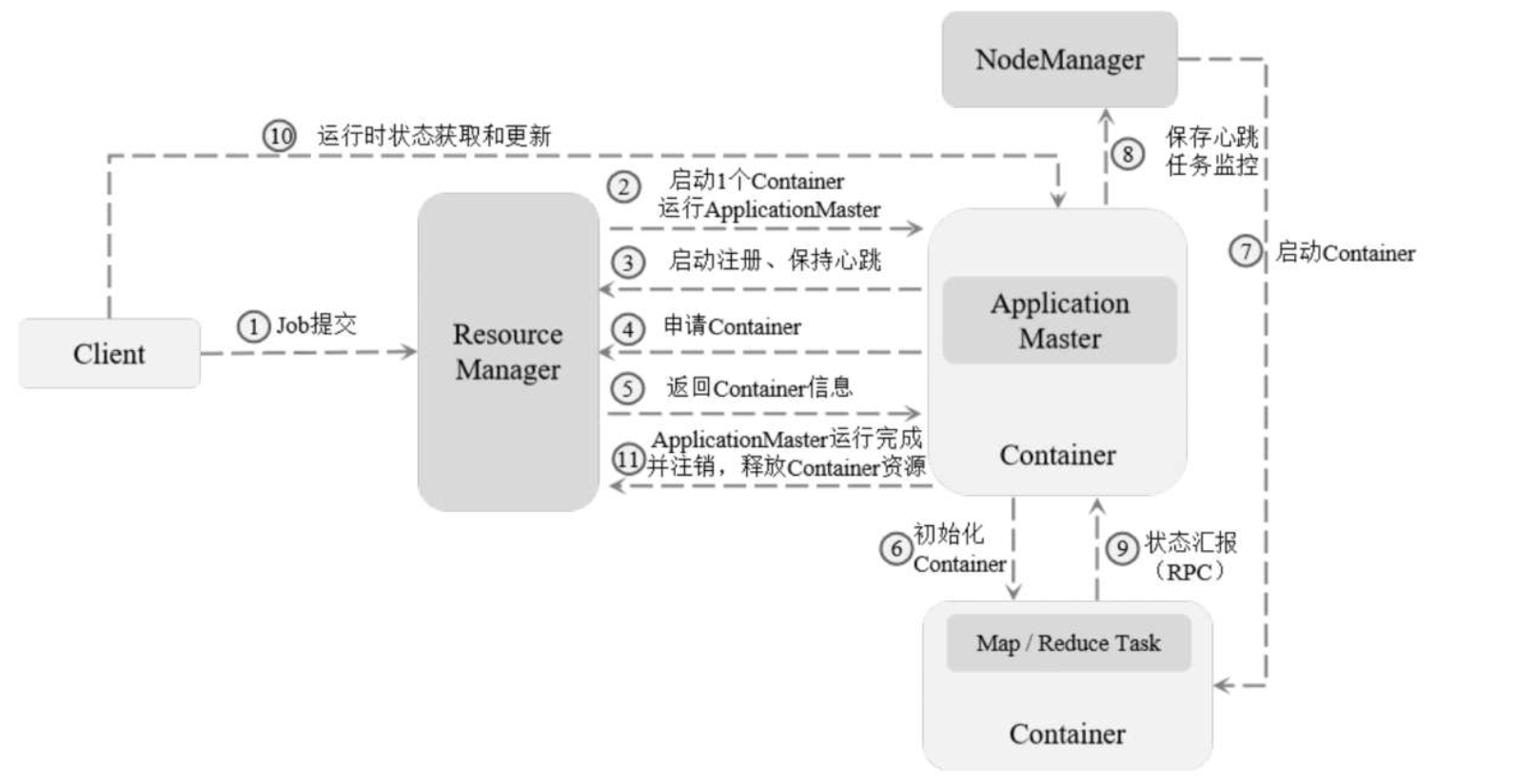

YARN的任务提交由Client向ResourceManager发起,然后由ResourceManager启动ApplicationMaster并为其分配用于运行作业的Container资源,ApplicationMaster在收到Container资源列表后初始化Container再交由NodeManager来启动Container容器并运行具体的任务(MapReduce任务或其他Spark、Flink任务)。在任务运行完成后,ApplicationMaster向ResourceManager注销自己并释放资源。具体流程如图所示。

- (1)Client向ResourceManager提交应用程序,其中包括启动该应用程序ApplicationMaster的必需信息,例如,ApplicationMaster程序、启动ApplicationMaster的命令、用户程序等。
- (2)ResourceManager启动一个Container,在容器中启动和运行ApplicationMaster。
- (3)启动中的ApplicationMaster向ResourceManager注册自己,启动成功后与ResourceManager保持心跳。
- (4)ApplicationMaster向ResourceManager发送请求,申请相应数量的Container。
- (5)ResourceManager返回ApplicationMaster申请的Container信息。
- (6)申请成功的Container由ApplicationMaster进行初始化。
- (7)在Container的启动信息初始化后,ApplicationMaster与对应的NodeManager通信,要求NodeManager启动Container。
- (8)ApplicationMaster与NodeManager保持定时心跳,以便实时对在NodeManager上运行的任务进行监控和管理。
- (9)Container在运行期间通过RPC协议向对应的ApplicationMaster汇报自己的进度和状态等信息,ApplicationMaster对Container进行监控。
- (10)在应用程序运行期间,Client通过RPC协议与ApplicationMaster通信获取应用的状态、进度更新等信息。
- (11)在应用程序运行结束后,ApplicationMaster向ResourceManager注销自己,并允许属于它的Container被收回。
4、Hadoop的安装和应用
4.1、Hadoop的安装

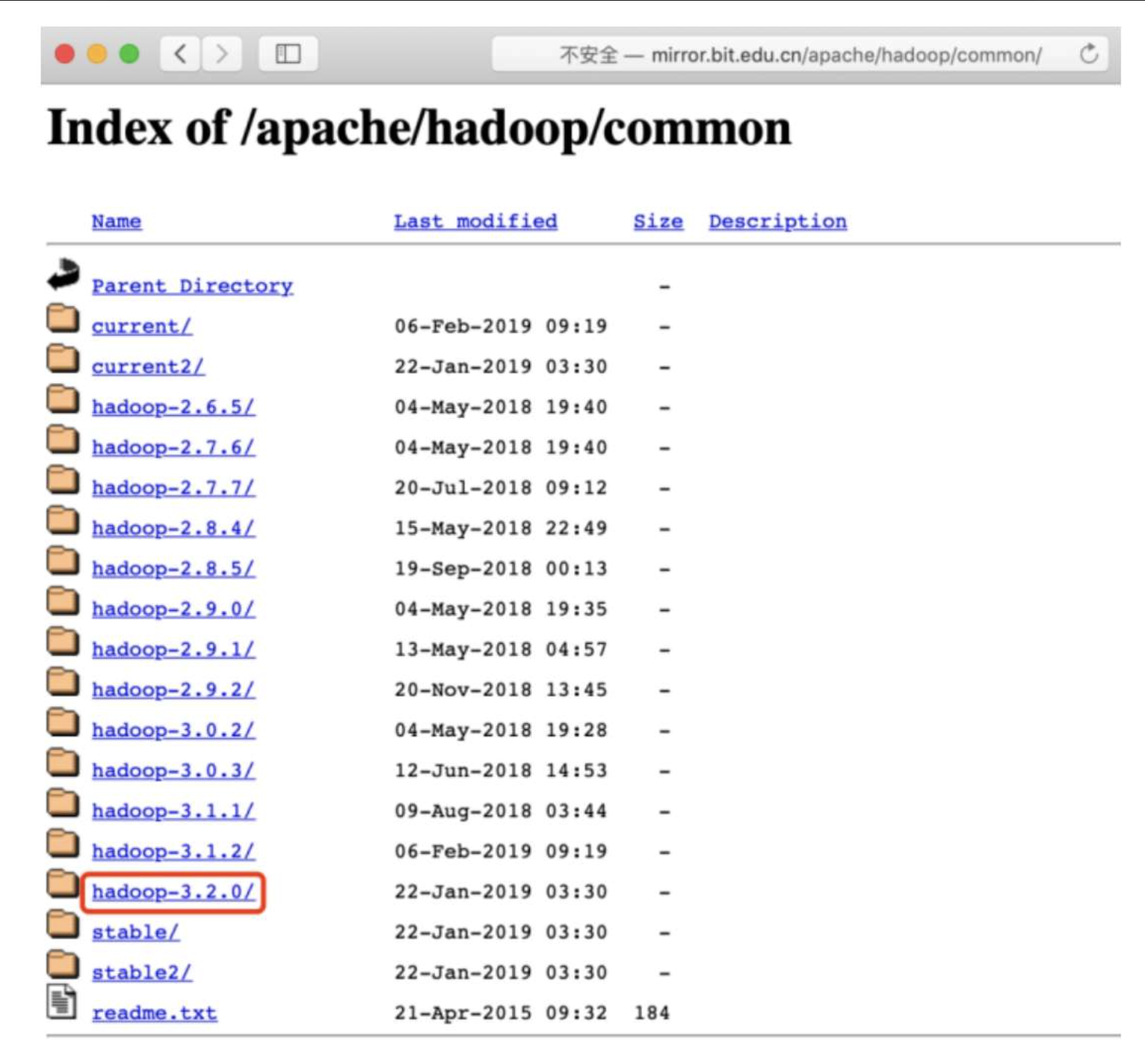

- (1)下载Hadoop安装包:从Hadoop官网下载需要的Hadoop安装包,这里下载最新的3.2.0版本,如图所示。

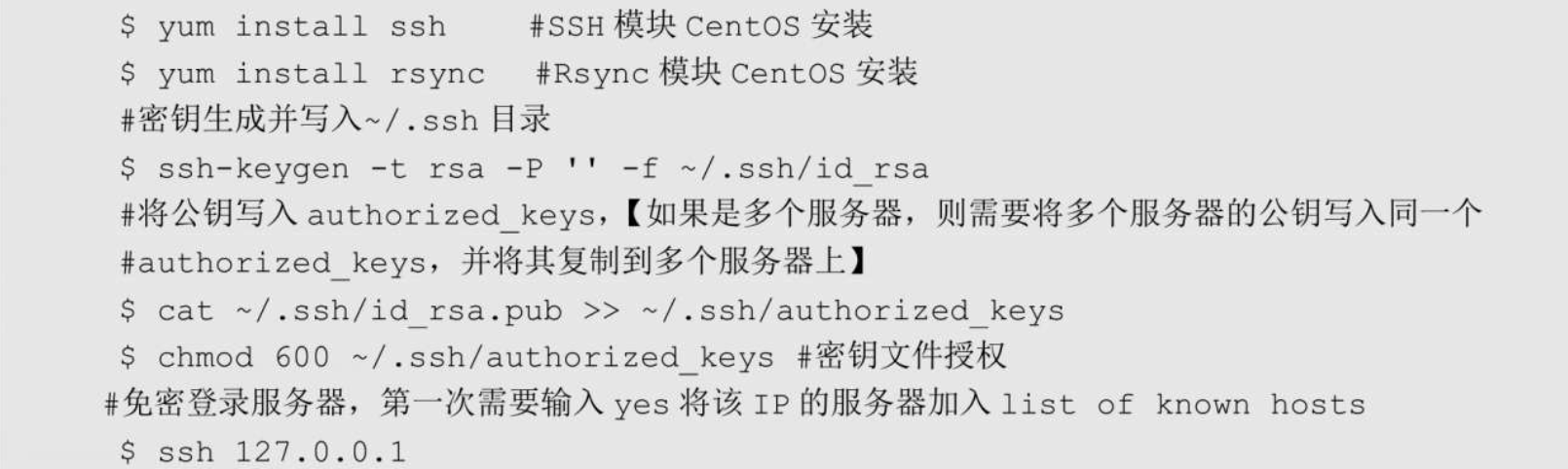

- (2)SSH配置:执行以下命令清单完成SSH配置。

- (3)解压安装包:到下载目录执行如下tar命令解压安装包。

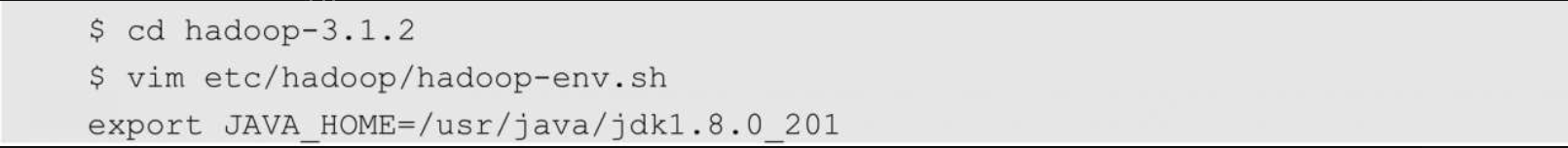

- (4)hadoop-env.sh配置:进入Hadoop解压目录,执行以下命令,在hadoop-env.sh加入JDK的环境配置。

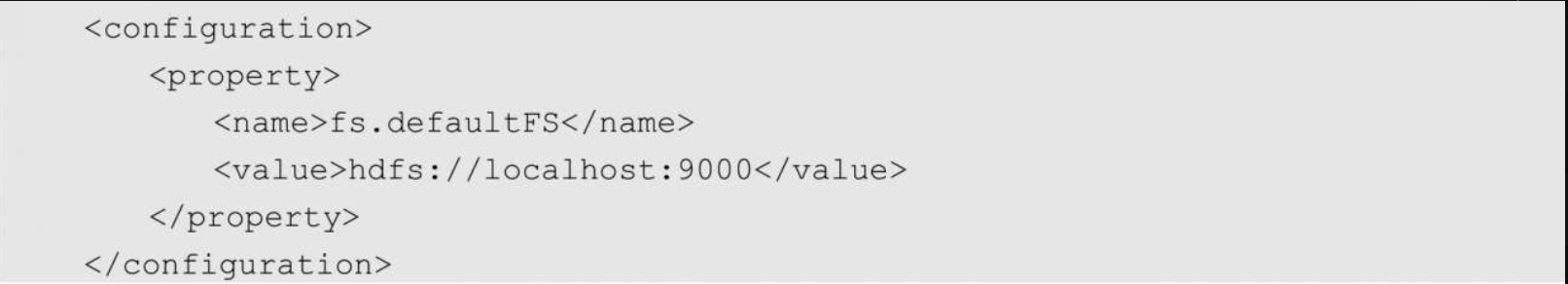

- (5)core-site.xml配置:在Hadoop解压目录下执行以下命令,在core-site.xml中加入HDFS配置,指明HDFS集群中fs.defaultFS的服务地址为hdfs://localhost:9000。

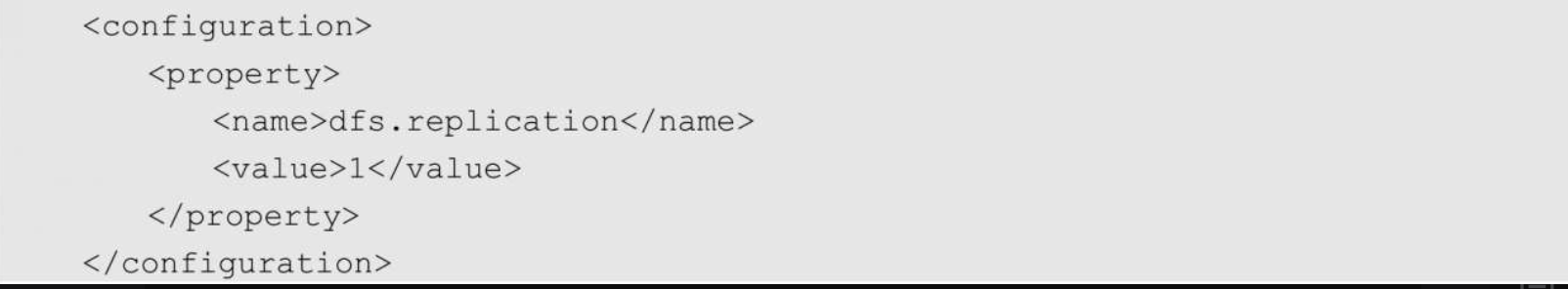

- (6)hdfs-site.xml配置:在Hadoop解压目录下执行以下命令,在hdfs-site.xml中加入HDSF文件的副本数,一般设置为3个副本即可。

- (7)初始化HDFS NameNode:在Hadoop解压目录下执行namenode-format初始化NameNode。

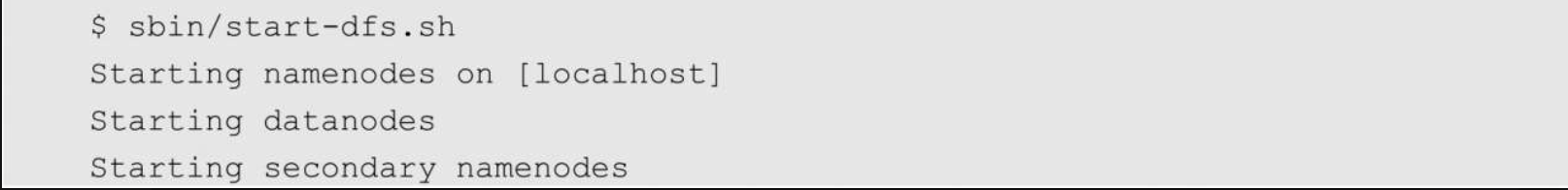

- (8)启动HDFS:在Hadoop解压目录下执行sbin/start-dfs.sh启动HDFS NameNode和DataNode。启动命令执行成功后,Shell反馈如下。

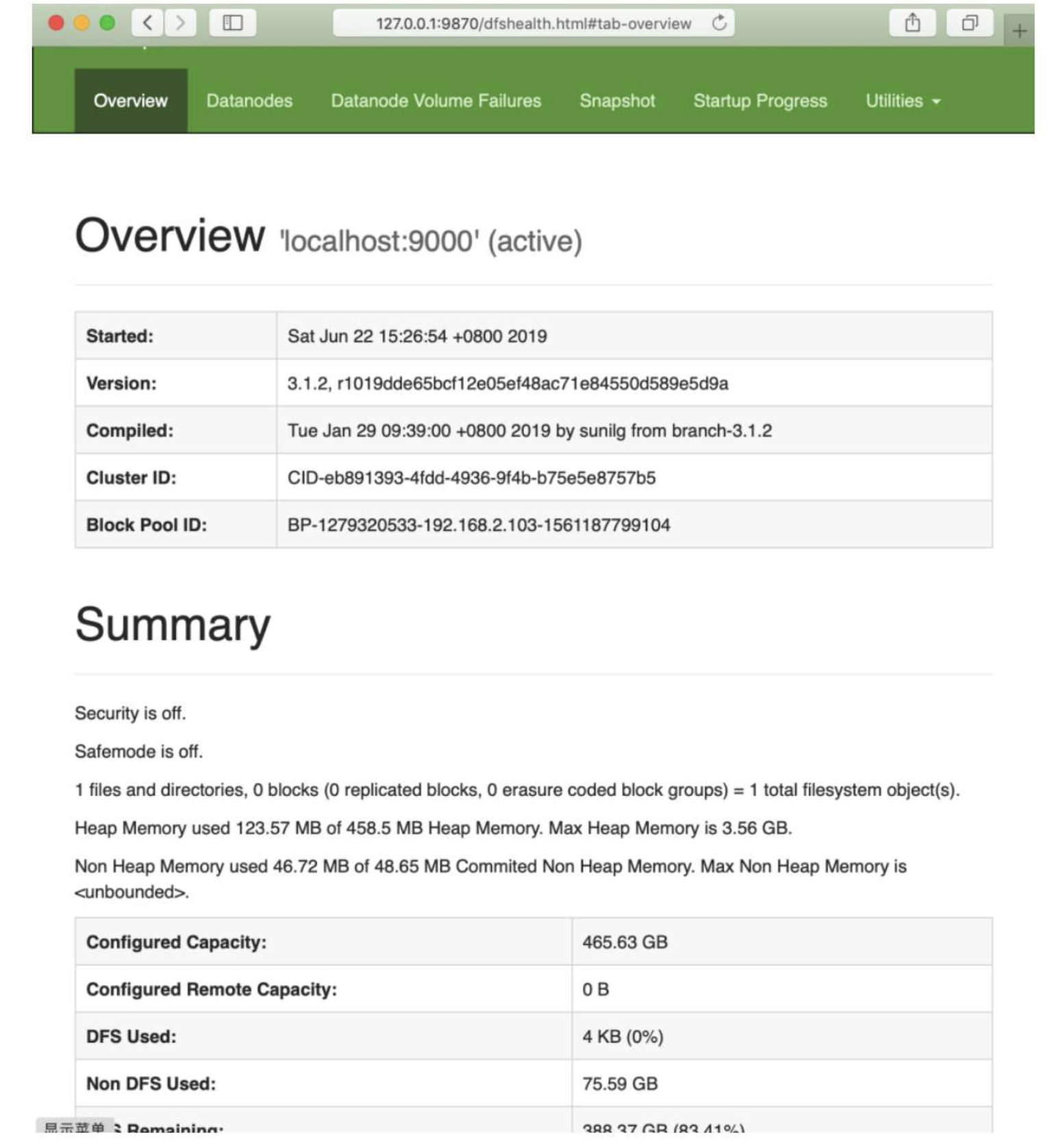

在浏览器地址栏中输入http://127.0.0.1:9870/查看HDFSWeb页面及整个HDFS集群的统计信息,注意新版本Hadoop在HDFS的默认端口号是9870,如图所示。

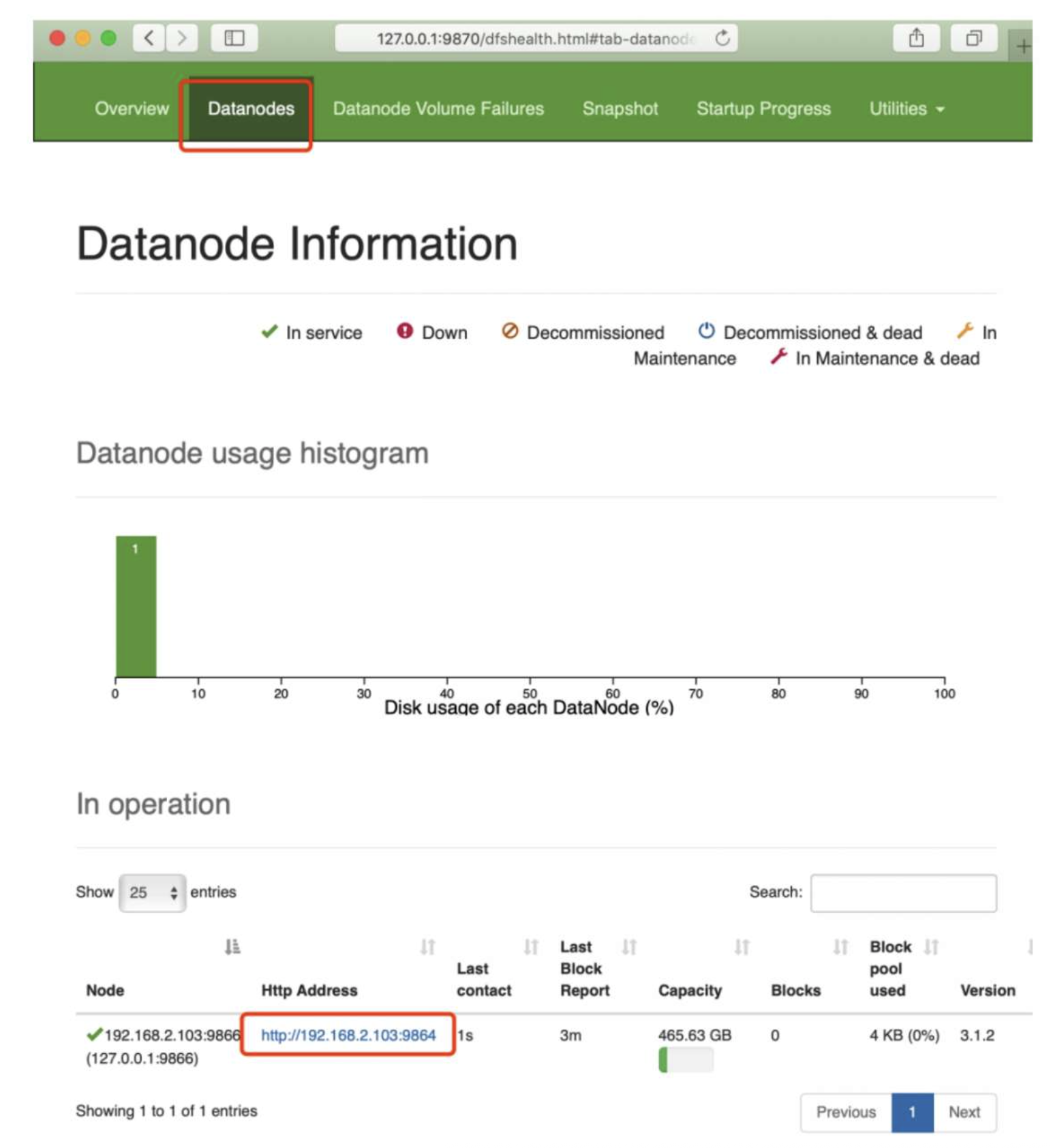

选择Datanodes选项卡,可以看到DataNode的详细信息,如图所示。

- (9)建立HDFS文件目录:执行dfs-mkdir命令建立HDFS文件系统目录。

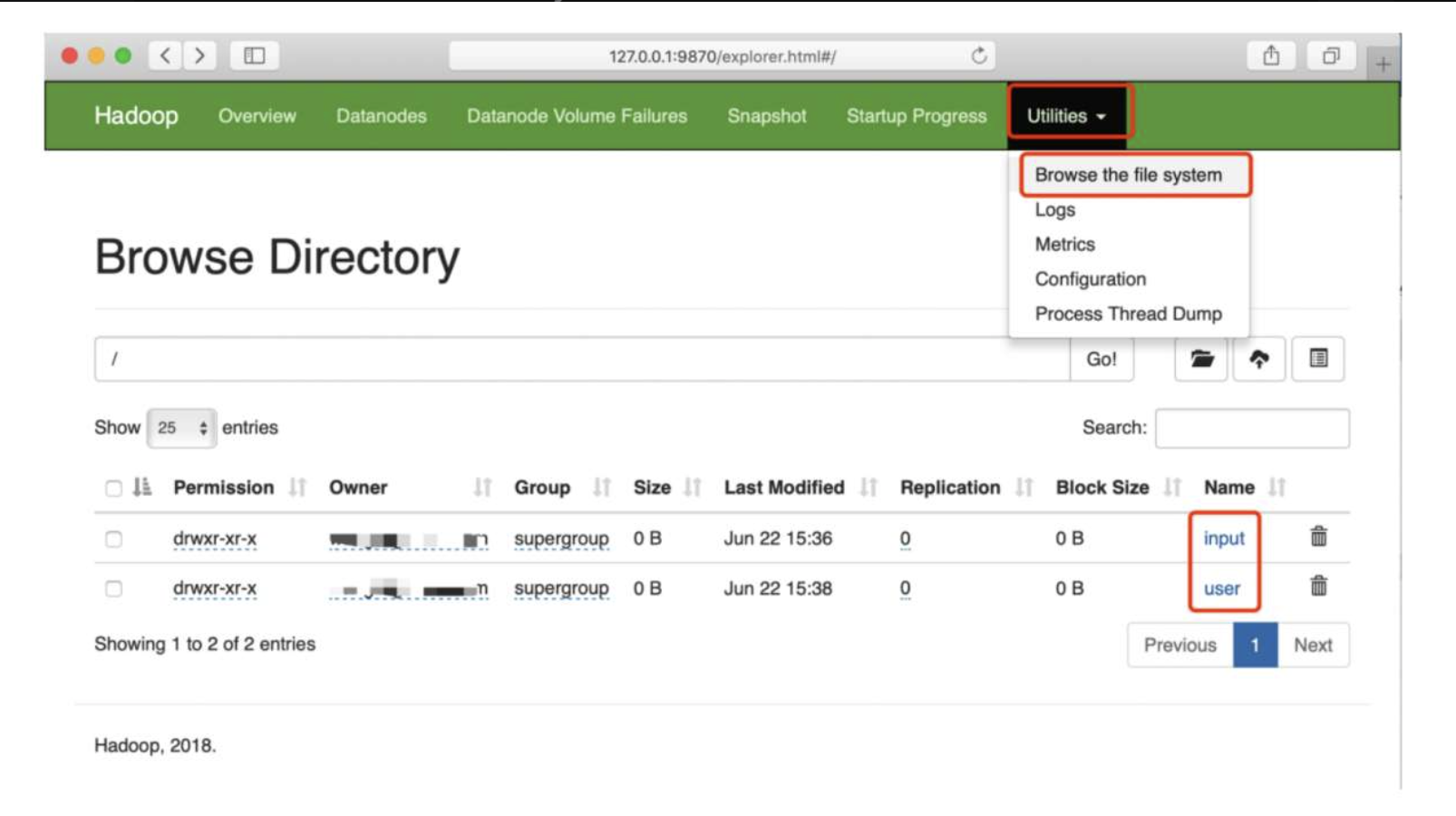

文件目录建立后,在HDFS Web管理页面的Utilities的Browse the file system下能看到刚刚建立的文件,如图所示。

- (10)写入HDFS文件:执行dfs-put命令将磁盘文件写入HDFS。下面的命令将etc/hadoop目录下的所有文件都写入HDFS的input目录。

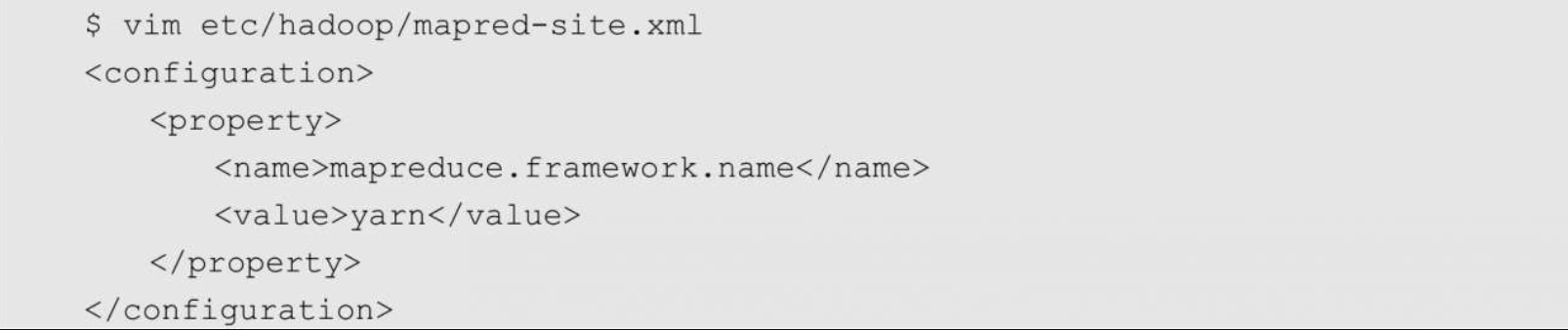

- (11)mapred-site.xml配置:在Hadoop解压目录下执行以下命令,在mapredsite.xml中配置mapreduce.framework.name的提交环境为YARN。

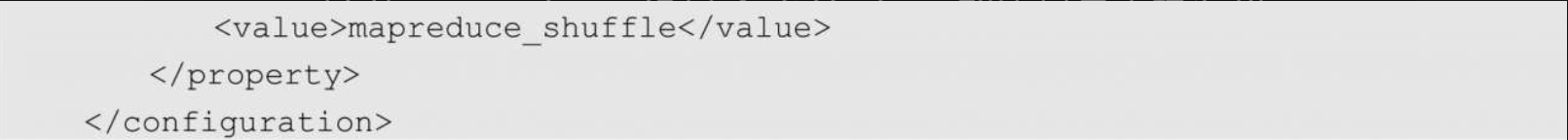

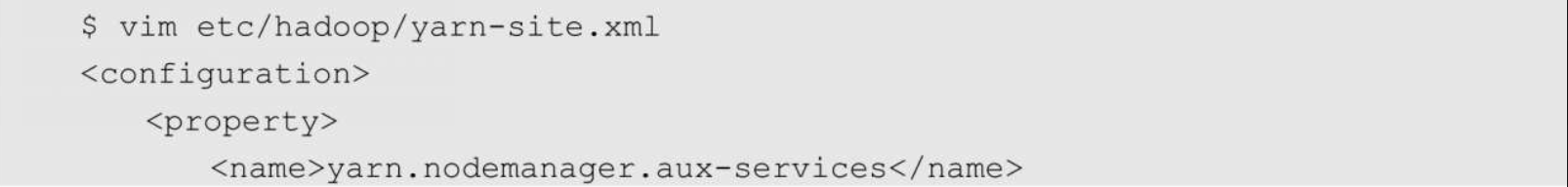

- (12)yarn-site.xml配置:在Hadoop解压目录下执行以下命令,在yarn-site.xml中配置yarn.nodemanager.aux-services为mapreduce_shuffle。


- (13)启动YARN:在Hadoop解压目录下执行以下命令,启动ResourceManager和NodeManager。

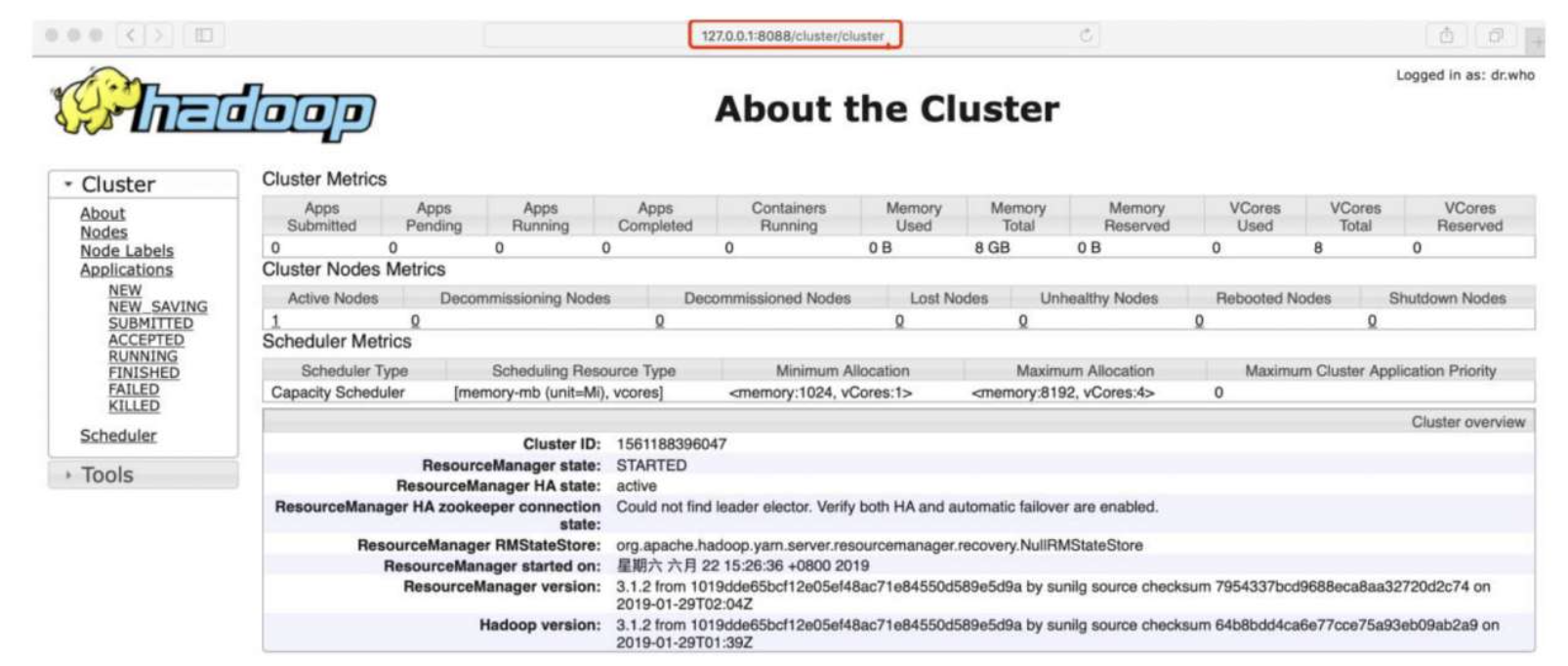

在浏览器地址栏中输入http://127.0.0.1:8088/cluster/cluster,可以看到YARN的资源管理调度页面,如图所示。

4.2、Hadoop的应用
4.2.1、MapReduce应用程序概述
MapReduce是Hadoop的分布式计算框架,MapReduce应用程序首先需要声明数据的输入和输出路径(一般为HDFS路径),然后实现接口或抽象类的Map和Reduce函数,最后加上作业配置(Job Configuration),就完成了MapReduce应用程序的构建。
应用程序由Hadoop的Job Client将作业(JAR包或可执行程序)和配置信息提交给集群Master上的JobTracker,JobTracker负责分发这些作业和配置信息给集群中的Slave,调度任务并监控它们的执行,同时提供状态和诊断信息给Job Client。
4.2.2、MapReduce应用程序的输入与输出模型
MapReduce框架运行的基础数据模型是<Key,Value>键值对,MapReduce框架要求作业的输入为一组<Key,Value>键值对,经过Map()、Reduce()计算,输出的结果也是一组<Key,Value>键值对,这两组键值对的类型可能不同。
MapReduce框架需要对Key和Value对应的类进行序列化操作,因此,这些类需要实现Hadoop提供的Writable接口。另外,为了方便MapReduce框架执行排序操作,Key类必须实现WritableComparable接口。一个MapReduce作业的输入和输出类型如下所示。

4.2.3、在IDEA下运行MapReduce WordCount程序

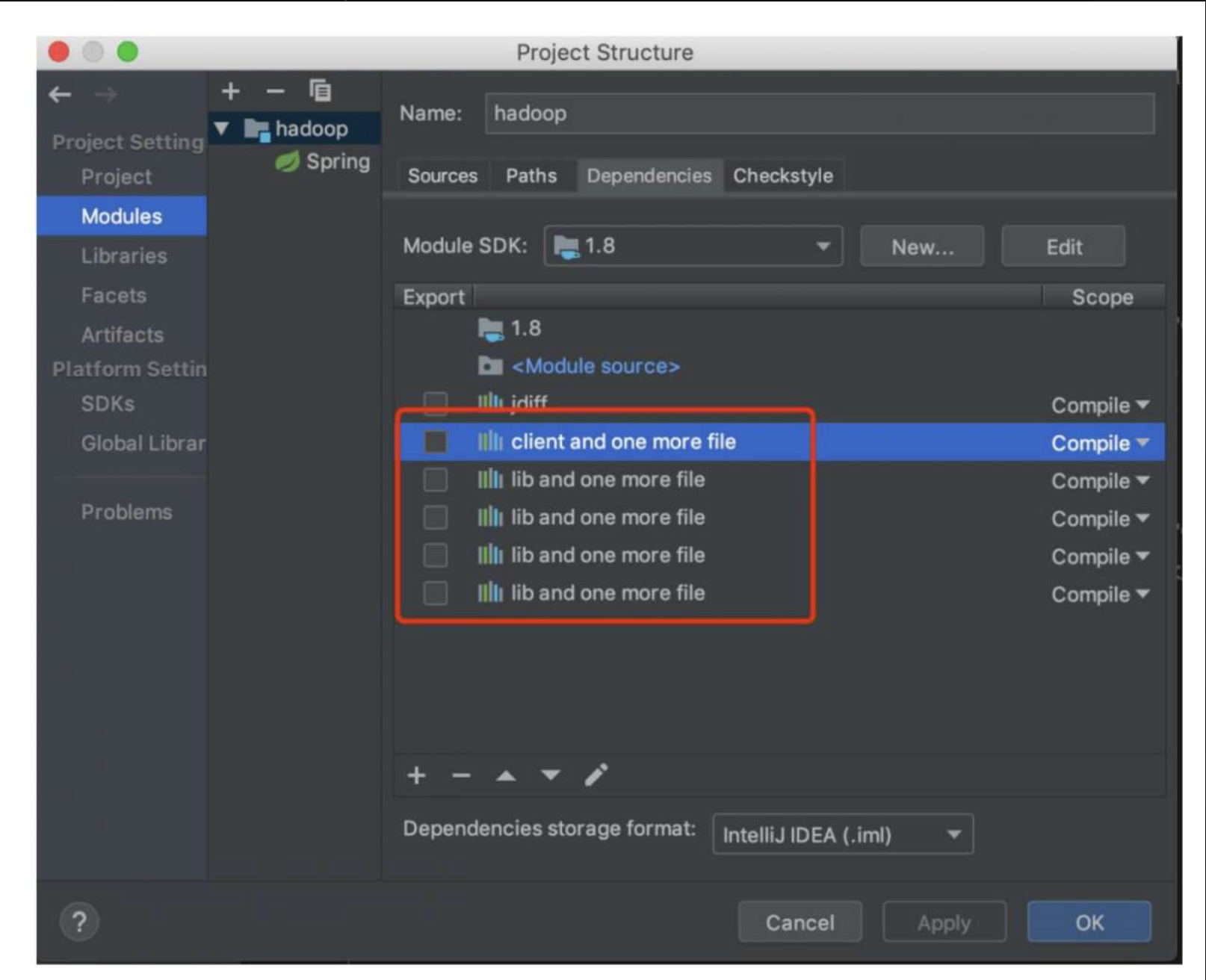

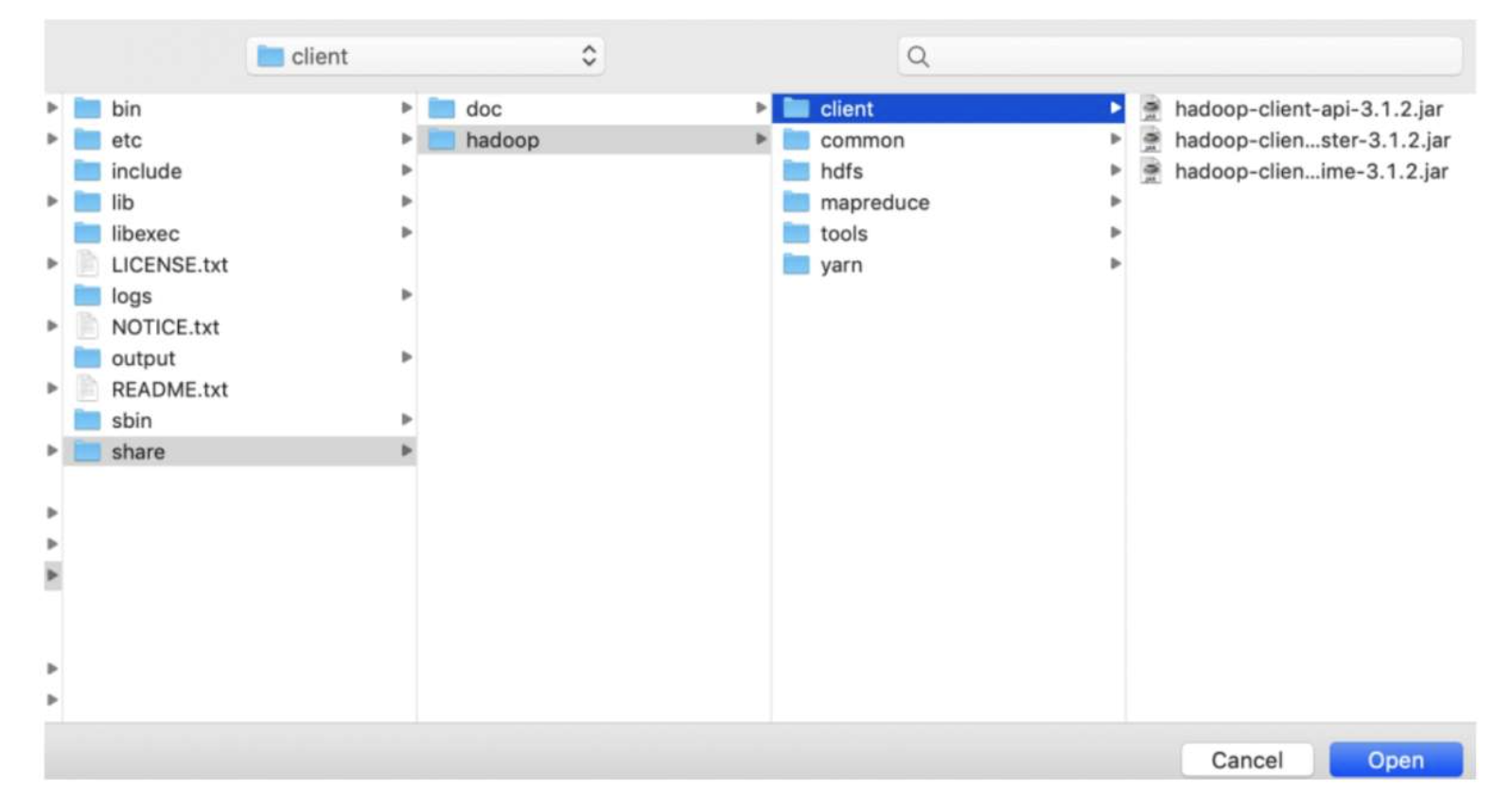

- (1)建立Hadoop工程:新建Hadoop工程,并将hadoop-3.1.2/share/hadoop下的JAR包在Modules中引入工程中,具体如图所示。

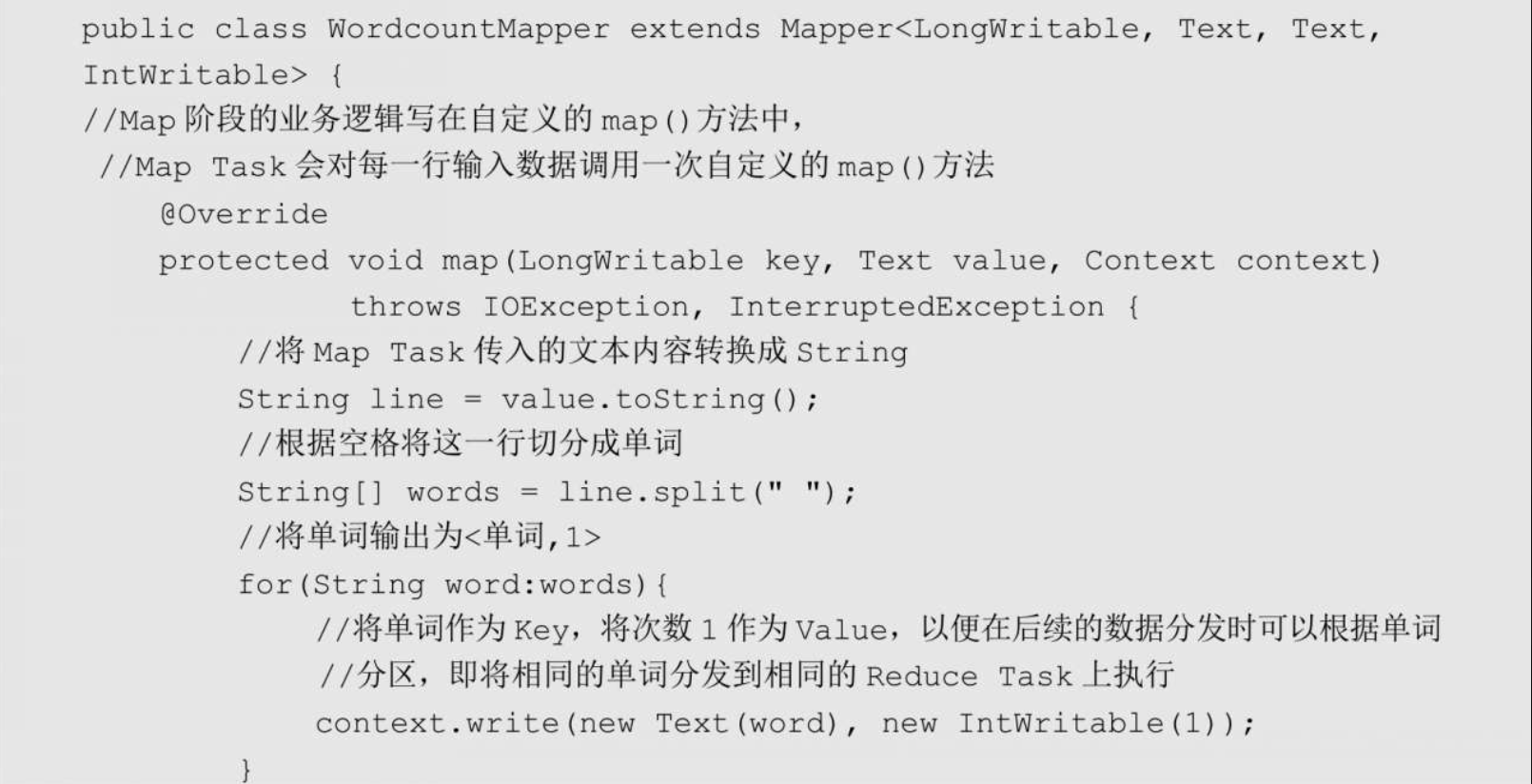

- (2)建立Mapper类:在项目中定义WordcountMapper类,并继承Mapper实现文件的分词操作。具体代码如下。

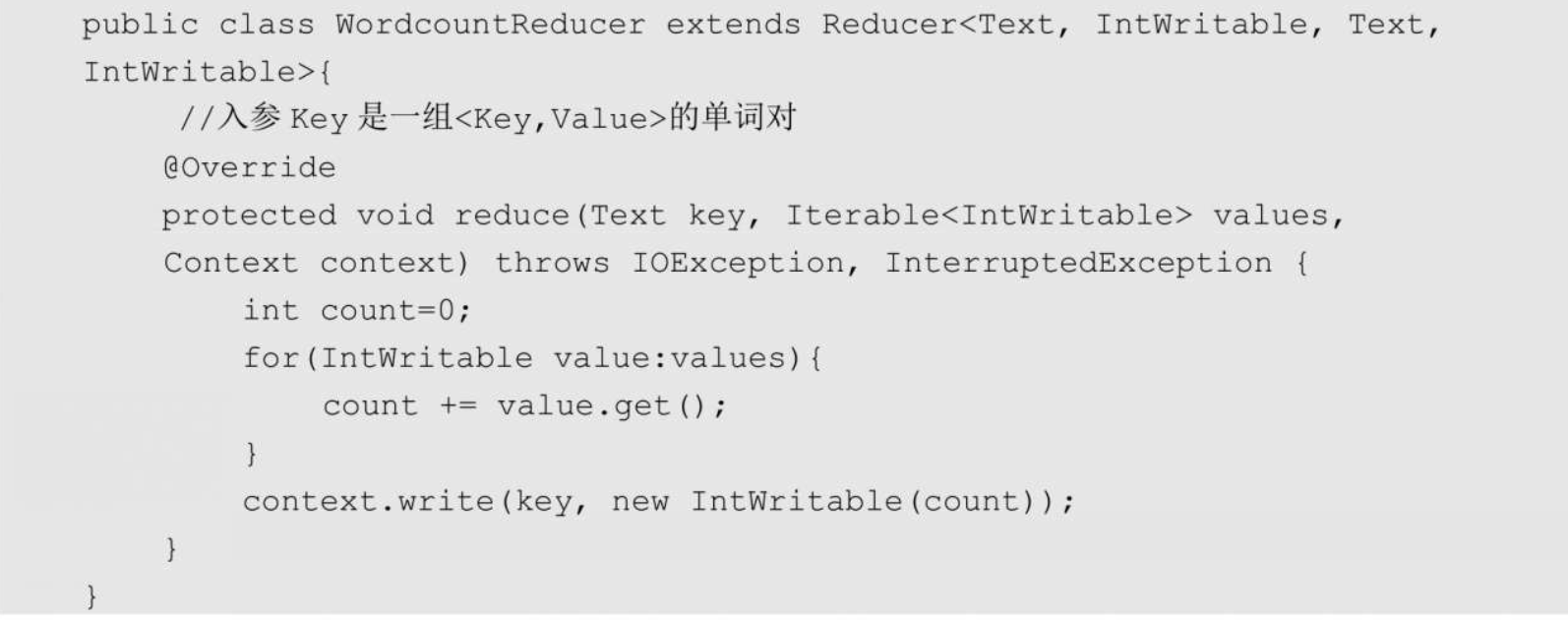

- (3)建立Reducer类:在项目中定义WordcountReducer类,并继承Reducer实现文件单词的统计操作。由于Map阶段的Key是单词,MapReduce框架会将单词相同(Key相同)的数据分发到同一个Reduce函数处理,因此Reduce函数只需要将获取的单词直接count即可。具体代码如下。

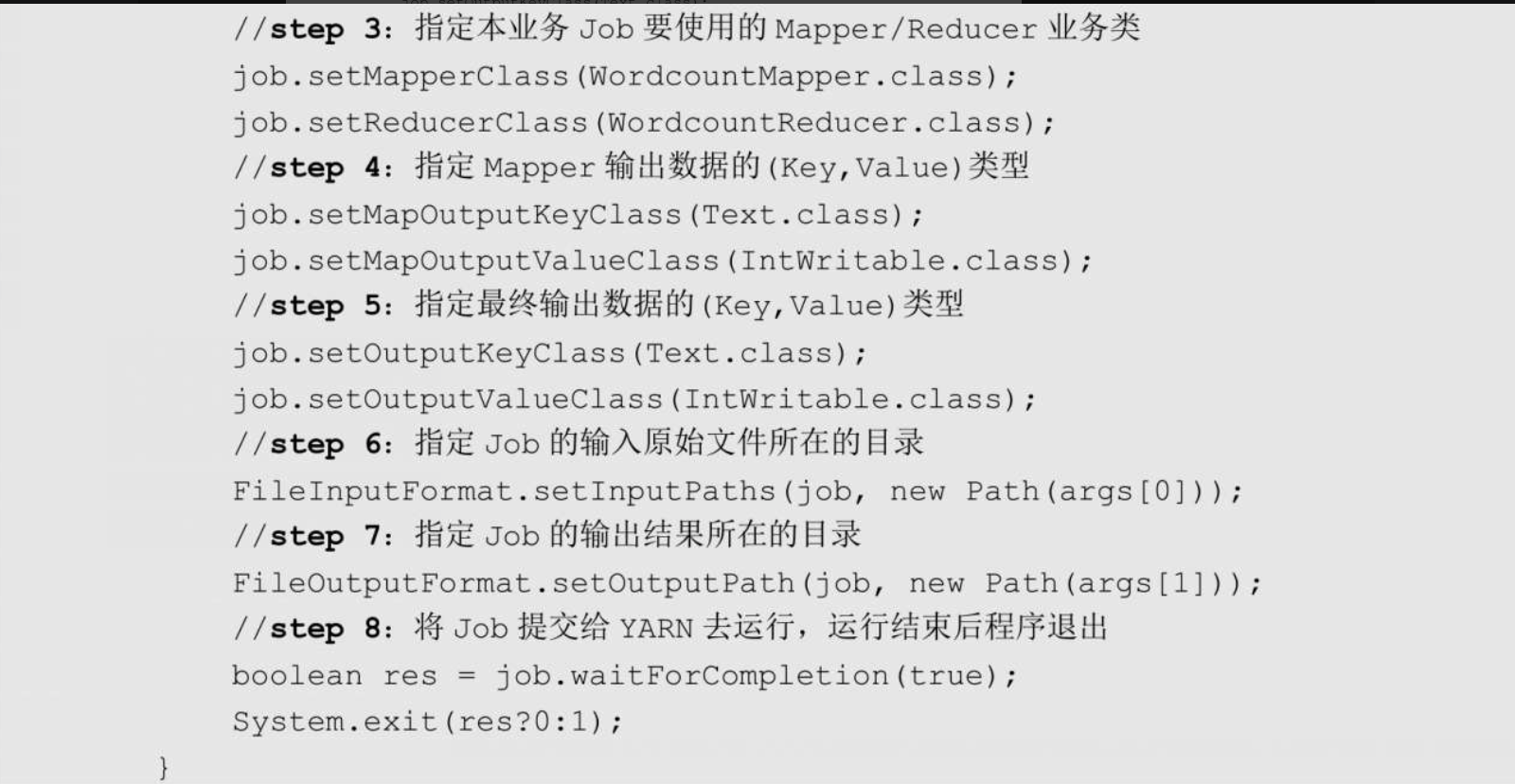

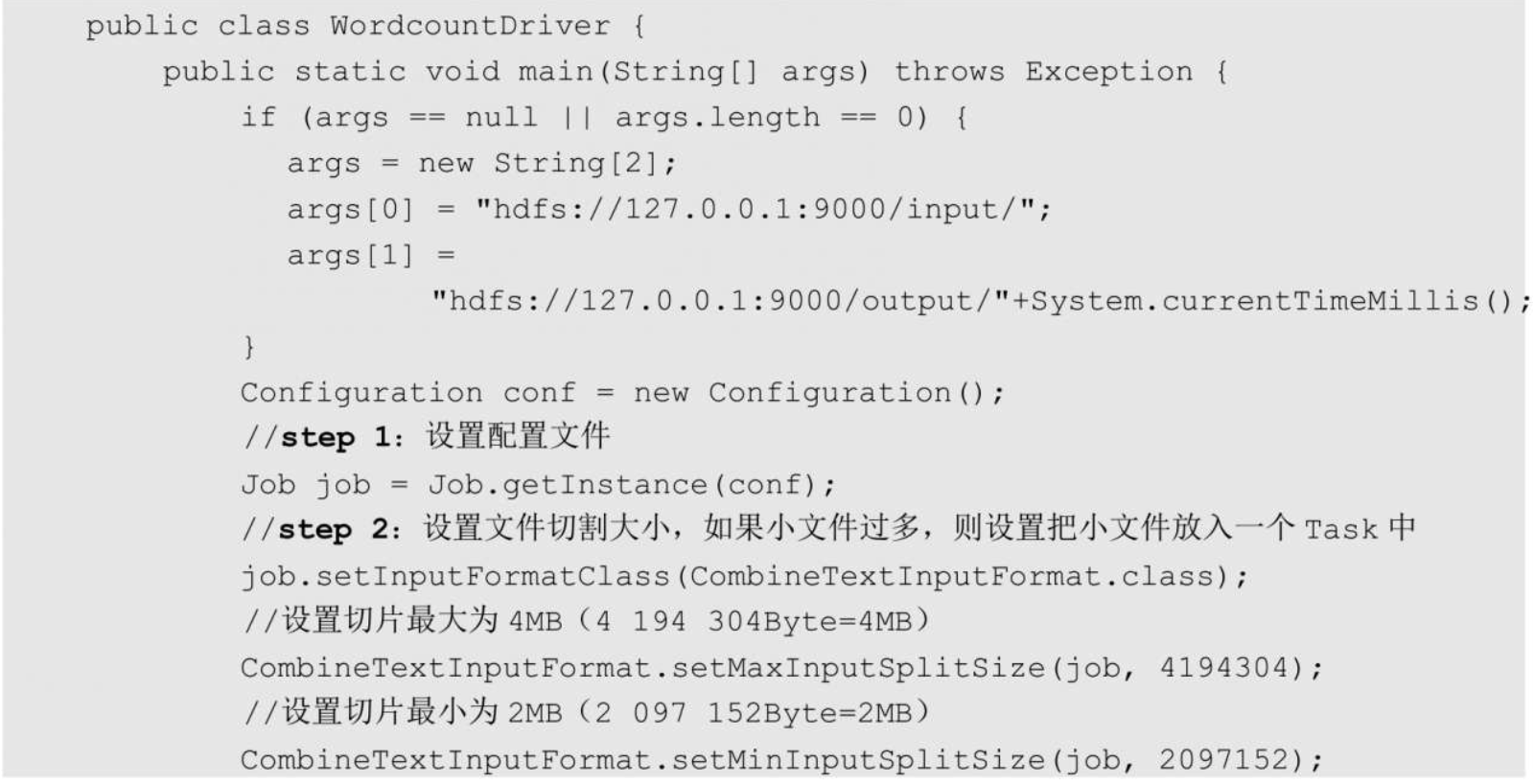

- (4)建立Driver类:在工程中新建WordcountDriver类,并按照如下代码实现客户端Driver程序的建立。


- (5)程序运行和结果验证:在IDEA编译器中单击右键运行main()函数即可。

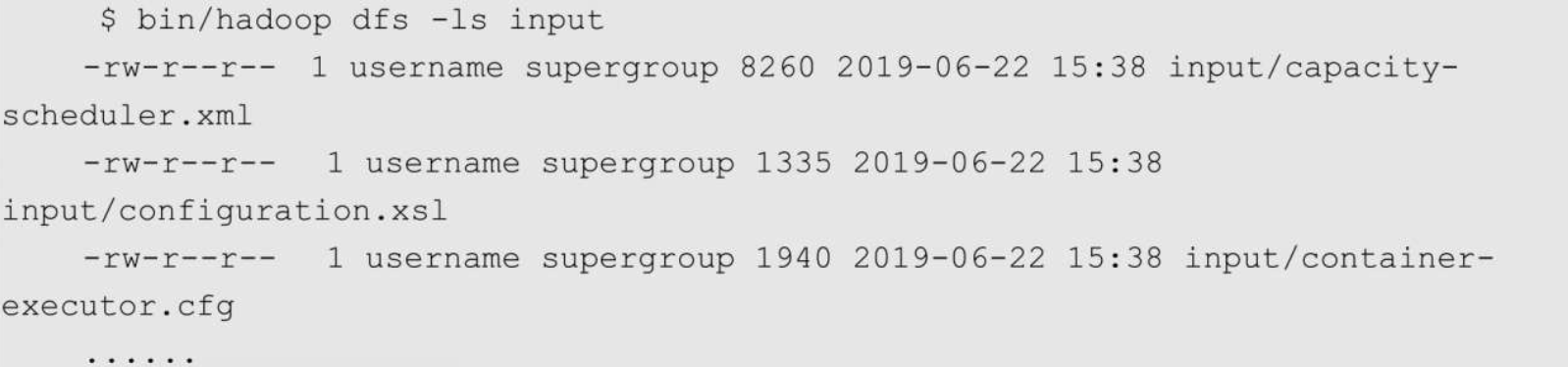

- ①查询输入数据:在Hadoop根目录下输入以下命令查询输入数据。可以看到在input目录下有很多.xml、.xsl、.cfg文件。

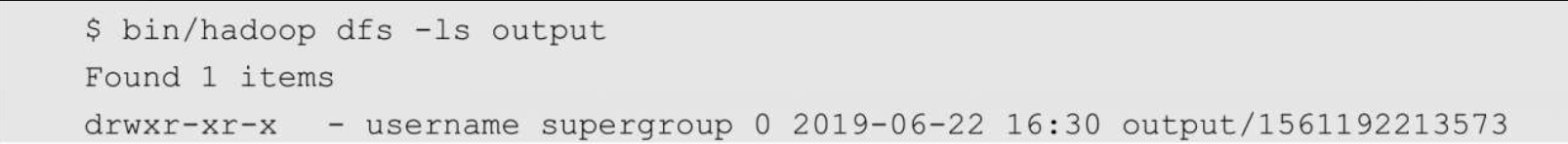

- ②查询输出结果:在Hadoop根目录下输入以下命令查询计算结果的数据。可以看到计算结果在output/1561192213573中。

- ①查询输入数据:在Hadoop根目录下输入以下命令查询输入数据。可以看到在input目录下有很多.xml、.xsl、.cfg文件。
