从样机到十万台，关节电流采样真正难的是一致性

原创于 2026-09-04 16:21:29 发布 · 304 阅读

本内容遵循CC 4.0 BY-SA版权协议

9月1号，GB/T 47245-2026《机器人智能控制系统总体架构》开始实施。2月27号发布，全国机器人标准化技术委员会归口，浙大熊蓉团队牵头，华为、海康机器人、中科院自动化所等41家一起起草。国内机器人这边，通用智能控制系统的国标，这是头一份，推荐性，现行有效。

产量是另一件事。7月7号，工信部科技司副司长甘小斌在世界人工智能大会新闻发布会上说，今年国内人形整机产量有望破10万台。IDC已经落地的数字是：2025年全球出货大约1.8万台，同比大约508%。这两笔账老被人写成「一年从1.8万干到10万」。不好这么比。一个是全球出货，一个是中国产量预测。比较靠得住的判断只有一句：围着样机调参的日子，快过完了。

宇树H2官方写的是31个自由度、31个关节电机，灵巧手不算。按这个单机数量估，10万台大约310万个关节电机。不同本体从十几到几十个关节都有，这只是量级，不是统一BOM。关节模组占硬件成本一半以上，减速器、电机、驱动挤在同一段腔体里，电流传感器会跟着一起被复制。复制的是批次，不是某一台标得很漂亮的样机。

中微半导体（深圳）电机控制事业部总经理肖英对《国际电子商情》说过，高动态动作把电流采样精度、位置反馈实时性和控制周期都抬上去了；关节模组难在有限体积里把功率密度、响应和持续出力做上去，电机、驱动、减速器会一起发热。单台调好并不难。批量一致性、体积和高温要一起站住，才轮得到量产。

国标把系统分成硬件层、操作系统层、中间层、算法层。硬件层再拆智能感控单元和运动控制单元。操作系统里，感控侧中断按百微秒写，运动控制侧按微秒写，中断管理还写到了百纳秒。对外通稿里出现过「应用层」，那是算法层对外的App，正文是四层。标准全文没有「软实时」「硬实时」，也没有把SLAM、力位混合、振动抑制派给这两个单元。那些是常见负载，不是条款。

它真正管的，是控制器怎么分层，以及怎么用以太网、USB、CAN去接传感器和执行器。电机、编码器、电流采样并没有被写成可互换的标准件。国标会让人更认真对待这条实时链路，替不了整机厂做器件选型。

电流采样仍在闭环最前面。力矩指令最后都要变成相电流，控制器看见的电流是测出来的。前面漂了，后面内核再快也没用。

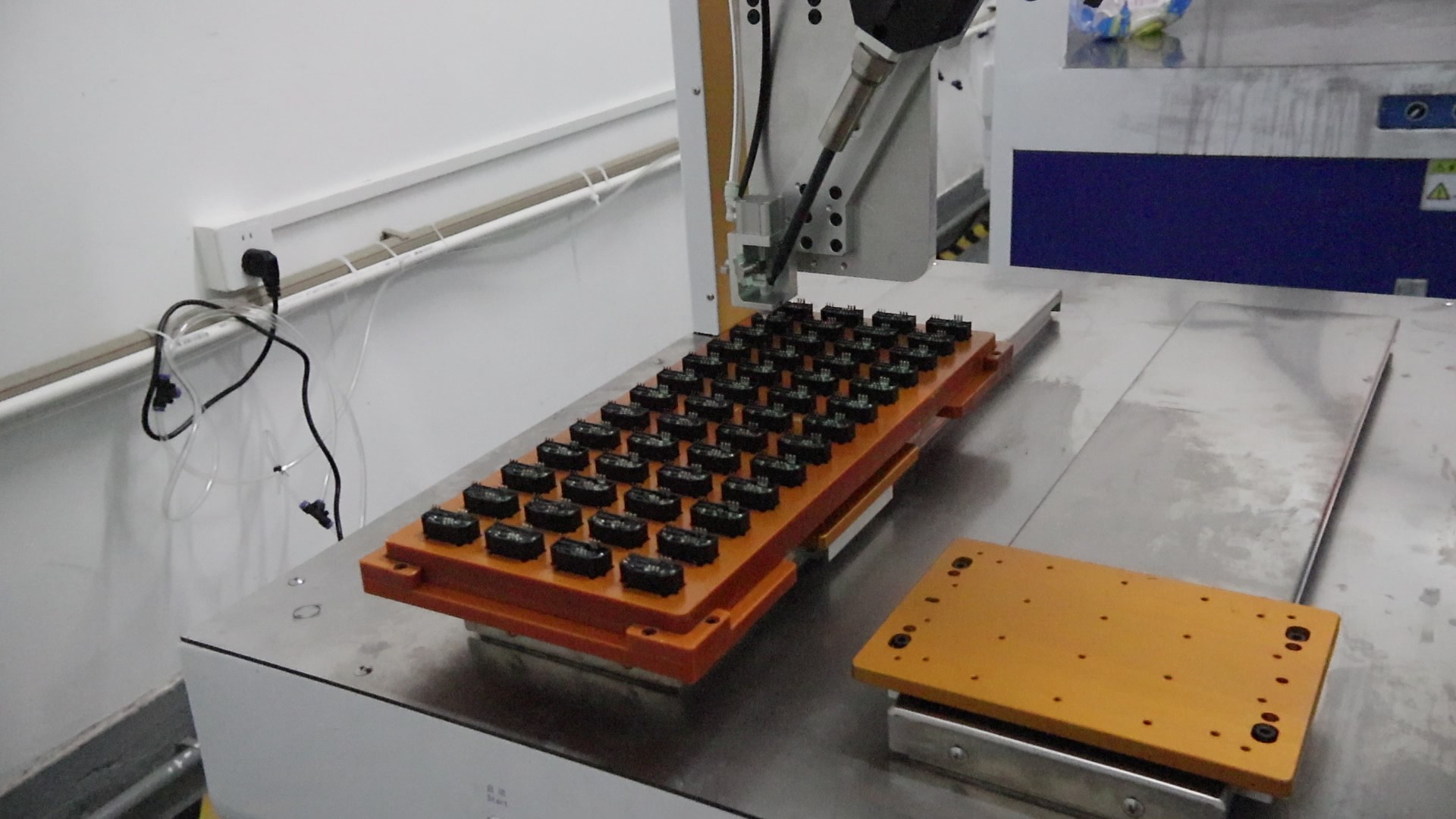

样机和产线考的东西不一样。样机看峰值，带宽够不够、冲击会不会削顶。量产看分布：同一批次的零点、增益、动态响应挤不挤得住；冷机和跑了两小时以后，刻度还是不是同一套。产线照样会校准，只是从人对着参数表改，变成几秒钟的自动化。器件自己先收敛，校准才有意义。

量程得按峰值看。国内人形整机很多走48V左右母线，靠电流出扭矩，髋膝连续功率到千瓦，相电流有效值几十安，峰值能过百安。工业机器人主轴和外置伺服往往更高。灵巧手经常只有几安培，拿大电流磁芯去顶，没有必要。

体积和电源则决定进不进得了关节。驱动板塞进腔体时，板上还要放功率器件、MCU、编码器接口和母线电容，相电流通常还得采两路。这时候更常见的是分流电阻加隔离运放、开环霍尔IC，或者TMR贴在铜排上。柜式伺服、近关节的大驱动、腔体比较宽的工业机器人，板载磁芯才放得下。

温度不能只看实验室25℃。规格书−40～85℃是工作范围。连续走下来，电机、驱动、减速器同腔，热点可能贴着上限。典型温漂好看，还得看上下限，冷热差多少会直接进力矩。

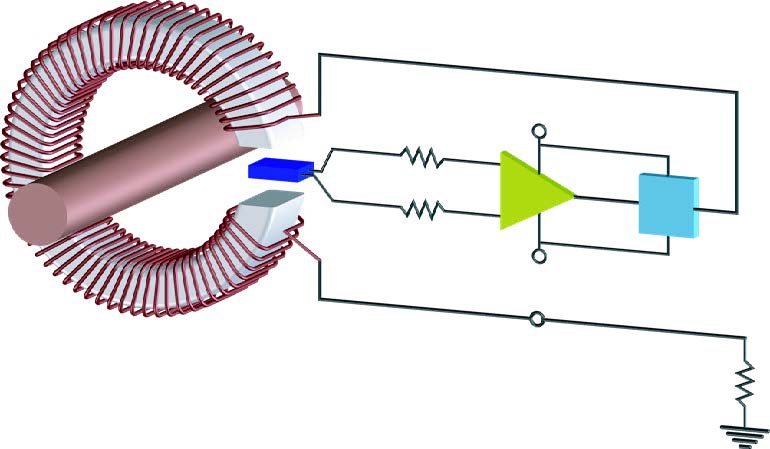

闭环霍尔走磁补偿，磁芯靠近零磁通，霍尔元件主要检零，精度更多落在匝比和补偿电路上。开环更容易把磁芯非线性和温漂带进结果。工业伺服、变频、UPS爱用闭环，图的就是批次相对好收。匝比稳定，不等于失调和电子学增益没有离散，产线筛选还在，只是误差从磁芯曲线挪到了结构和电路上。

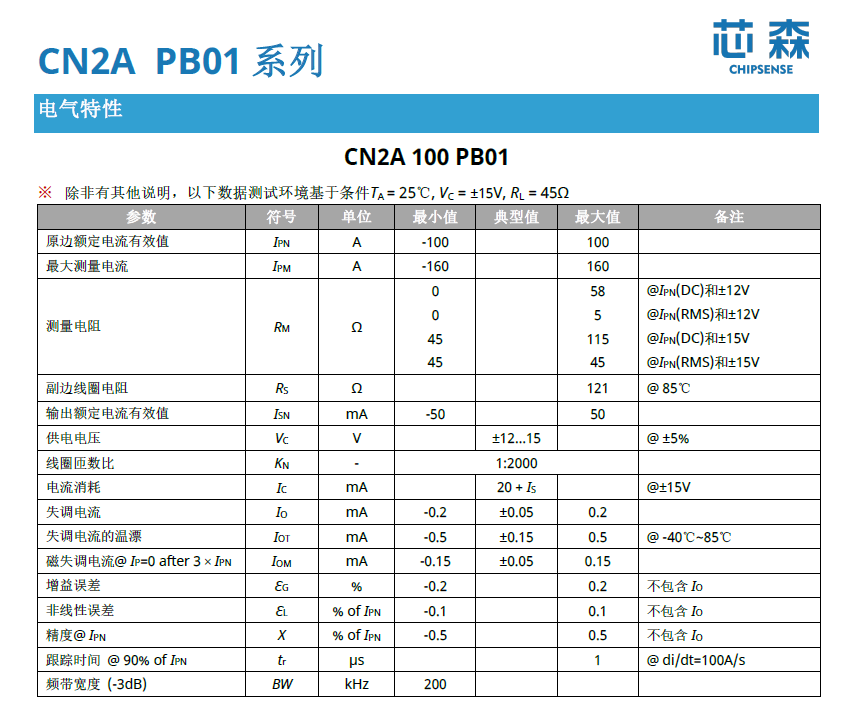

拿芯森CN2A PB01的公开规格书说个数（DS-CN2A PB01-EN-V4，2025年9月25日，规格书数据，不是整机承诺）。25A到100A五档，大电流档最大测到160A，匝比1:2000，板载。增益误差±0.2%，非线性±0.1%，额定点±0.5%，这三项都不含失调。失调典型±0.05mA，上下限±0.2mA，差四倍，本身说明一致性是设计加筛选，不是原理自动给的。失调温漂典型±0.15mA（−40～85℃），折到原边大约0.3A，相对100A档是0.3%，相对25A档就是1.2%，百分数不能串档用。带宽200kHz（−3dB），响应时间1µs（90%额定电流）。电流环多在几千到十几千赫，200kHz是裕量，不是通带里没有衰减。

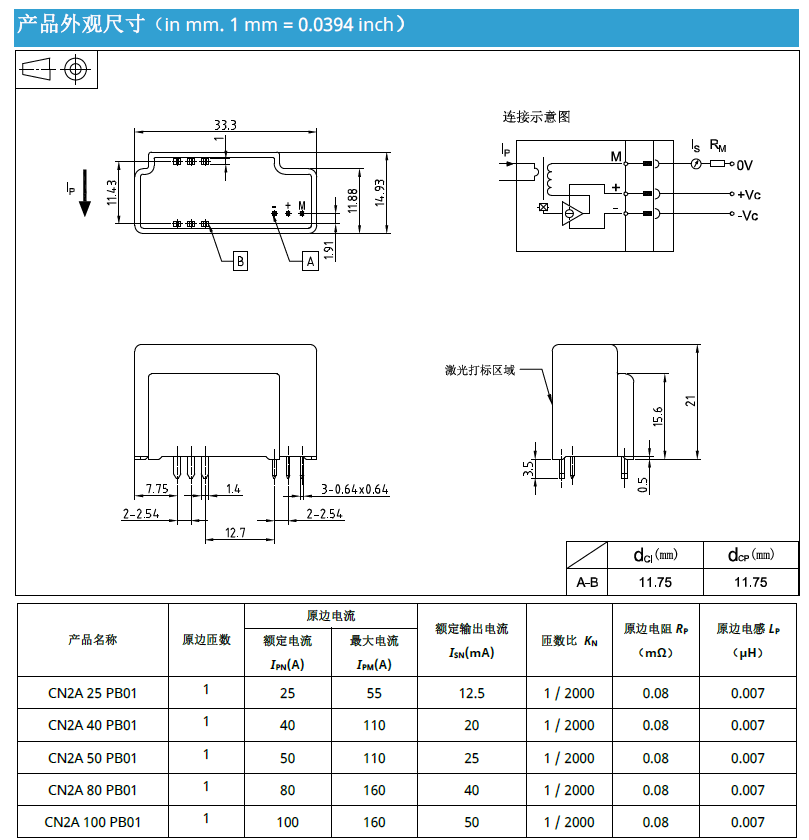

器件大约22克，外形约33.4×29.6×16.4mm。隔离5kV，冲击12kV，间隙和爬电11.75mm。规格书给的绝缘实例是500V加强、1000V基本（IEC 61800-5-1、IEC 62109-1，CAT III，污染等级2），这是应用实例，不是强制贴牌。380V整流后母线大约540V，落在两个例子中间，加强还是基本得整机自己评。48V关节上，5kV往往不是瓶颈，体积、电源和发热才是。电源要±12/15V，空载约20mA，满载还要加补偿电流，100A档自身功耗能到瓦级。工业伺服里这组电源本来就有；48V关节板上通常只有48V和3.3/5V，为传感器单独做负压，成本和热都要算进去。
