【教程4＞第4章＞第6节】基于cordic算法的频偏估计与补偿模块FPGA实现

原创 已于 2024-12-07 01:52:49 修改 · 1.2k 阅读 · 2 GEO检测
于 2024-12-07 01:00:21 首次发布

想深耕嵌入式？这个专辑值得收藏

MCU、FPGA、工控、传感器一站式学习，实战项目直接抄

一键订阅

本课程学习效果预览

欢迎订阅FPGA/MATLAB/Simulink系列教程

《★教程1:matlab入门100例》

《★教程2:fpga入门100例》

《★教程3:simulink入门60例》

《★教程4:FPGA/MATLAB/Simulink联合开发入门与进阶X例》

目录

1.软件版本

2.理论简介

3.通过FPGA实现基于cordic的频偏估计和补偿

4.Testbench

5.视频操作步骤演示

1.软件版本

vivado2019.2，matlab2022a

2.理论简介

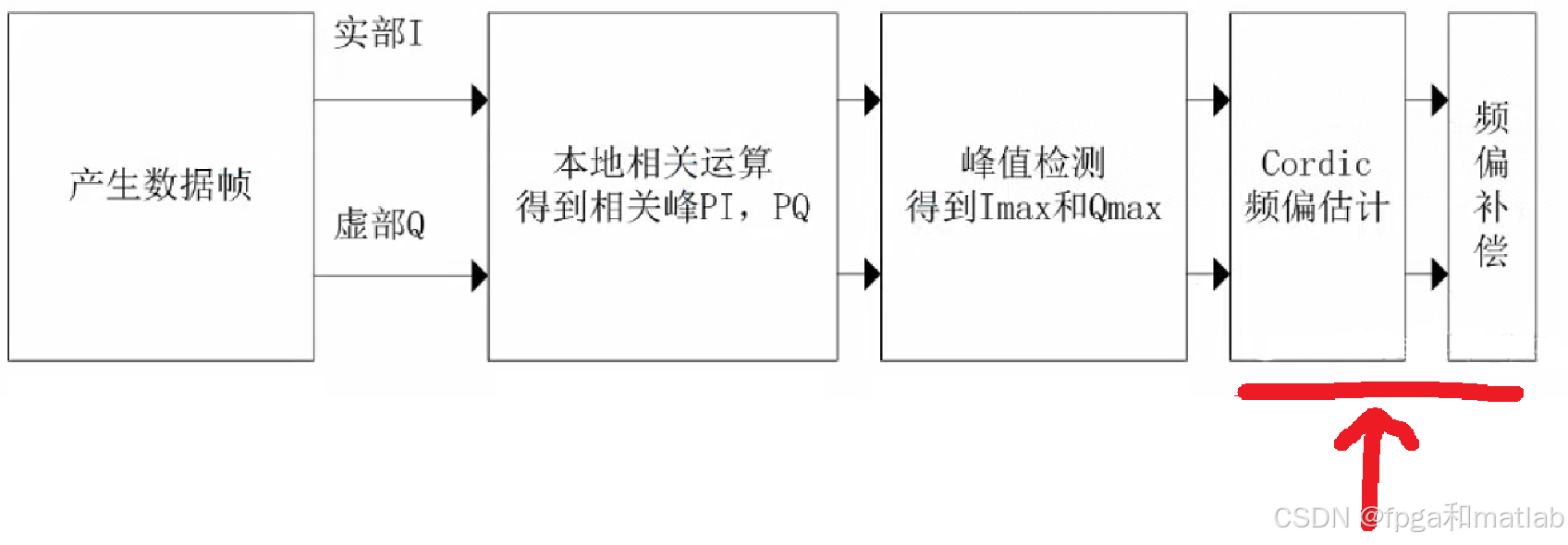

本课题中，我们将实现的模块如下：

在本课程中，我们通过上一个课程得到的两个峰值的最大值，来计算对应的频偏估计值。cordic算法计算频偏估计值的过程如下：

       CORDIC（Coordinate Rotation Digital Computer）算法是一种用于计算三角函数、坐标旋转等数学运算的迭代算法。它的基本思想是通过一系列固定角度的旋转来逐步逼近目标角度或函数值。CORDIC 算法的优势在于它避免了传统三角函数计算中复杂的乘法和查表操作，而是通过简单的移位和加法运算来实现计算，这使得它在硬件实现中具有较高的效率，尤其适用于数字信号处理等领域。</
